Bản vẽ 3D bậc thầy trong Excel:3 ví dụ thực tế để trình bày dữ liệu trực quan

Bạn muốn biết cách tạo bản vẽ 3D trong Excel? Bạn đang ở đúng nơi! Trong bài viết này, tôi đã thảo luận về cách tạo bản vẽ 3 chiều trong Microsoft Excel. Vì vậy, hãy theo dõi chúng tôi trong suốt bài viết và để lại phản hồi cho chúng tôi trong hộp nhận xét.

Cách vẽ 3D trong Excel (3 ví dụ)

Vì vậy, chúng ta sẽ thấy 3 ví dụ về bản vẽ 3D trong Excel:tạo đối tượng 3D tùy ý, tạo đối tượng 3D có hình dạng thông thường, tức là khối hình cầu và sử dụng mô hình 3D tích hợp của Excel (hình ảnh động hoặc hình ảnh tĩnh).

Ví dụ 1:Tạo đối tượng 3D tùy ý

Không có quy tắc cứng nhắc nào để tạo một đối tượng 3D ngẫu nhiên trong Excel. Vì vậy, ở đây chúng tôi chỉ đưa ra một bản demo để bạn có thể hình dung về điều đó.

⦿ Các bước:

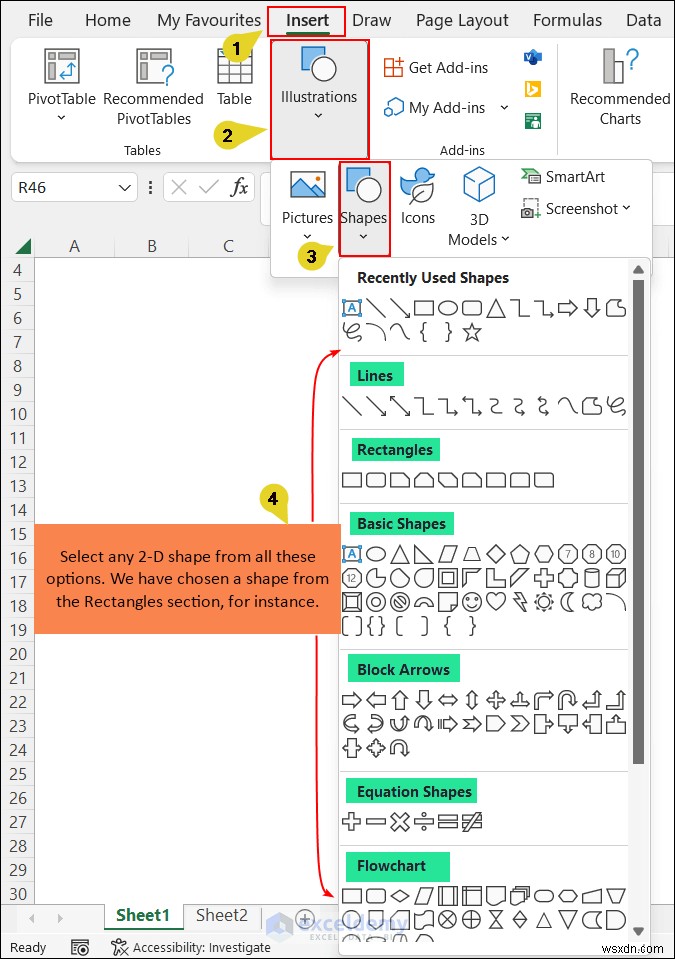

Trước hết, hãy đi tới Chèn và nhấp vào Minh họa .
Sau đó nhấp vào Hình dạng và chọn a hình dạng 2D phù hợp .

Ở đây, tôi đã chọn một hình chữ nhật , chẳng hạn.

Bản vẽ 3D bậc thầy trong Excel:3 ví dụ thực tế để trình bày dữ liệu trực quan

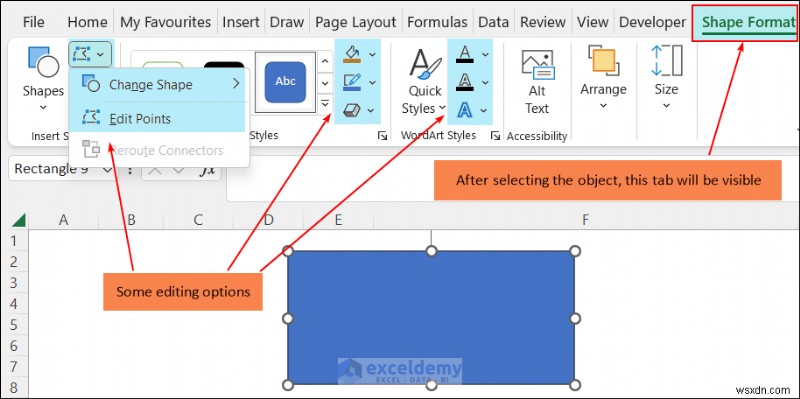

Vẽ hình bằng cách kéo chuột. Bạn có một số tùy chọn chỉnh sửa cho hình dạng này trong Excel. Bạn có thể chỉnh sửa hình dạng kiểm soát các điểm, bạn có thể thay đổi màu sắc bên trong, v.v.

Bản vẽ 3D bậc thầy trong Excel:3 ví dụ thực tế để trình bày dữ liệu trực quan

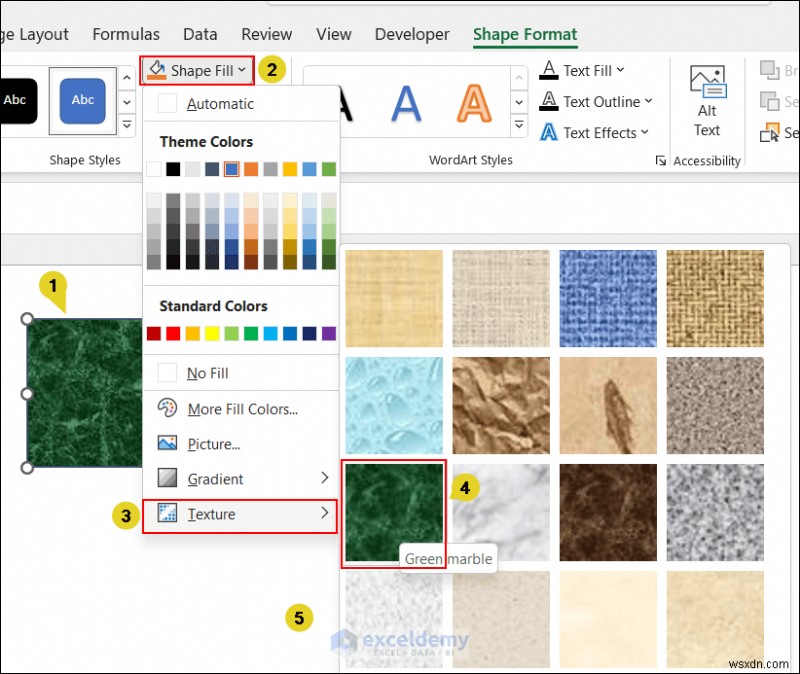

Bây giờ, hãy chọn hình chữ nhật và đi tới Hình dạng Điền .
Sau đó chọn Hoạ tiết tùy chọn và chọn Xanh lục Đá cẩm thạch tùy chọn.

Hai bước này là tùy chọn. Bạn có thể tránh chúng nếu muốn.

Bản vẽ 3D bậc thầy trong Excel:3 ví dụ thực tế để trình bày dữ liệu trực quan

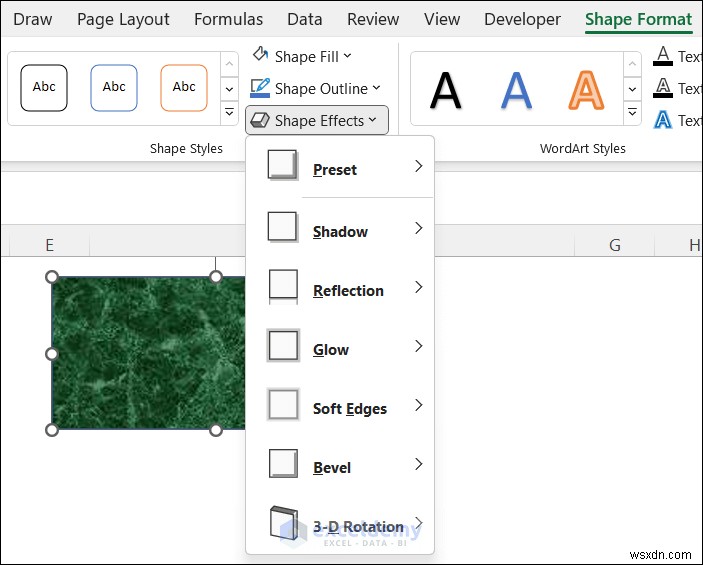

Bây giờ, chọn Hình dạng và đi tới Hình dạng Hiệu ứng . Bạn sẽ thấy tất cả các tùy chọn trong hình ảnh bên dưới.

Bản vẽ 3D bậc thầy trong Excel:3 ví dụ thực tế để trình bày dữ liệu trực quan

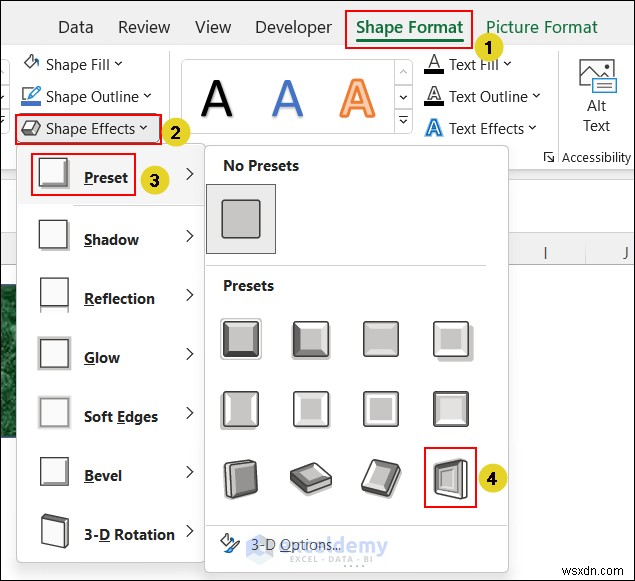

Bạn có thể sử dụng định dạng hình dạng cài sẵn và áp dụng nó vào đối tượng của bạn.

Bản vẽ 3D bậc thầy trong Excel:3 ví dụ thực tế để trình bày dữ liệu trực quan

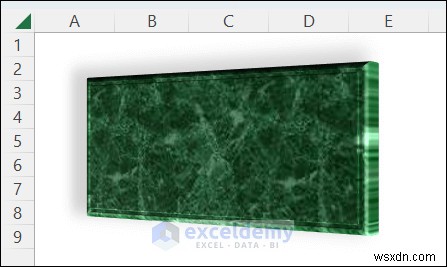

Trong trường hợp đó, bạn sẽ nhận được một đối tượng như hình ảnh sau. (Đặt trước 12 được chọn)

Bản vẽ 3D bậc thầy trong Excel:3 ví dụ thực tế để trình bày dữ liệu trực quan

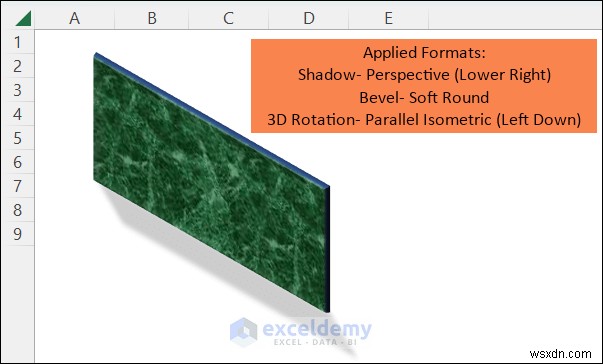

Hoặc bạn có thể áp dụng các định dạng của riêng mình. Ví dụ:tôi đã áp dụng Phối cảnh:Phía dưới bên phải từ Bóng tối tùy chọn, Vòng mềm từ Góc xiên tùy chọn và Đẳng cấp song song:Xuống dưới từ Xoay 3D tùy chọn.
Kết quả là đối tượng giống 3D sau đây xuất hiện trong Excel của tôi. Bóng tôi đã sử dụng làm cho nó giống vật thể 3D hơn.

Bản vẽ 3D bậc thầy trong Excel:3 ví dụ thực tế để trình bày dữ liệu trực quan

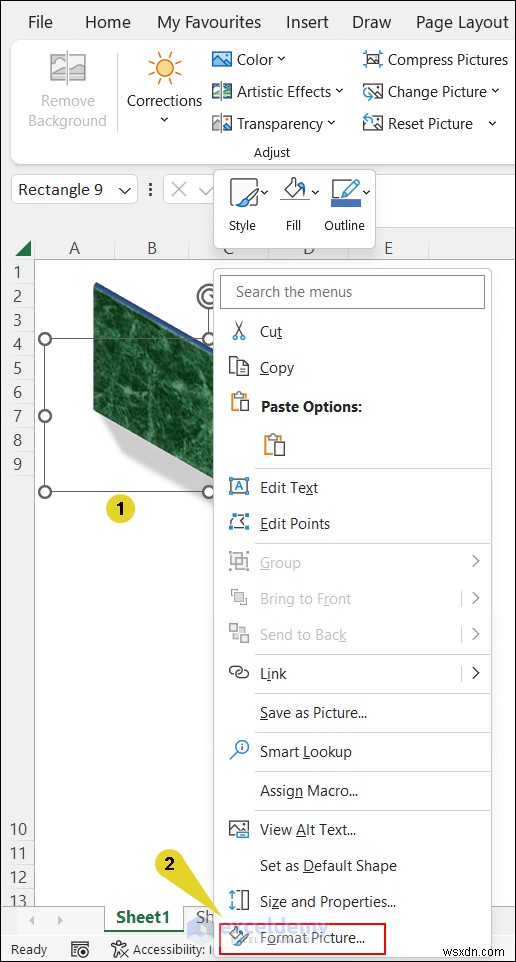

Bạn có thể thêm nhiều định dạng hơn cho đối tượng. Để làm điều đó, hãy chọn đối tượng và nhấp chuột phải vào chuột của bạn.
Chọn Định dạng ảnh lệnh.

Bản vẽ 3D bậc thầy trong Excel:3 ví dụ thực tế để trình bày dữ liệu trực quan

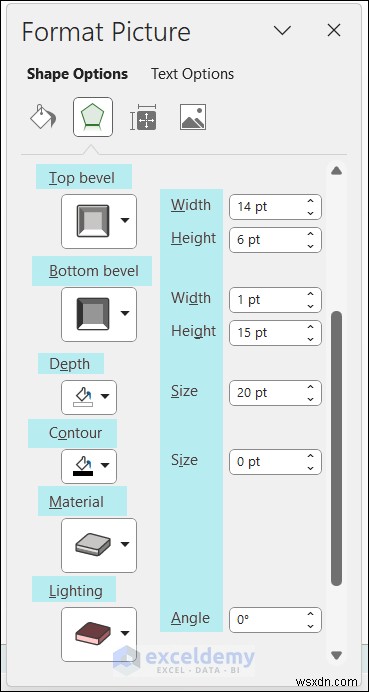

Sau đó, cửa sổ sau sẽ xuất hiện.
Trong cửa sổ này, hãy xem các tùy chọn:Vát trên , Dưới cùng góc xiên , Độ sâu , Đường viền , Tài liệu , Ánh sáng , v.v. Kiểm soát hình dạng của các đối tượng 3D của bạn bằng cách nhập các giá trị phù hợp vào các hộp này.

Bản vẽ 3D bậc thầy trong Excel:3 ví dụ thực tế để trình bày dữ liệu trực quan

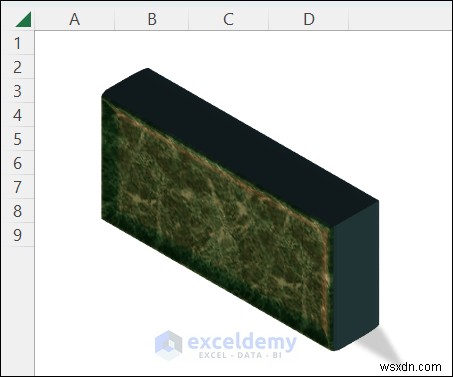

Cuối cùng, đây là kết quả của chúng ta!

Bản vẽ 3D bậc thầy trong Excel:3 ví dụ thực tế để trình bày dữ liệu trực quan

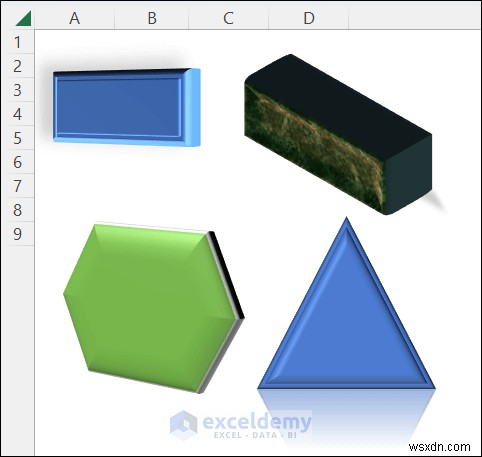

Dưới đây là một số ví dụ khác về đối tượng 3D được tạo bằng cách sử dụng giải pháp này trong Excel.

Bản vẽ 3D bậc thầy trong Excel:3 ví dụ thực tế để trình bày dữ liệu trực quan

Đọc thêm: Vẽ cây quyết định trong Excel

Ví dụ 2:Vẽ khối cầu 3D trong Excel

Bây giờ, hãy cụ thể hơn. Bạn sẽ vẽ một đối tượng 3D thông thường trong Excel như thế nào ? Trong ví dụ này, tôi sẽ hướng dẫn cách vẽ một hình cầu lập phương.

⦿ Các bước:

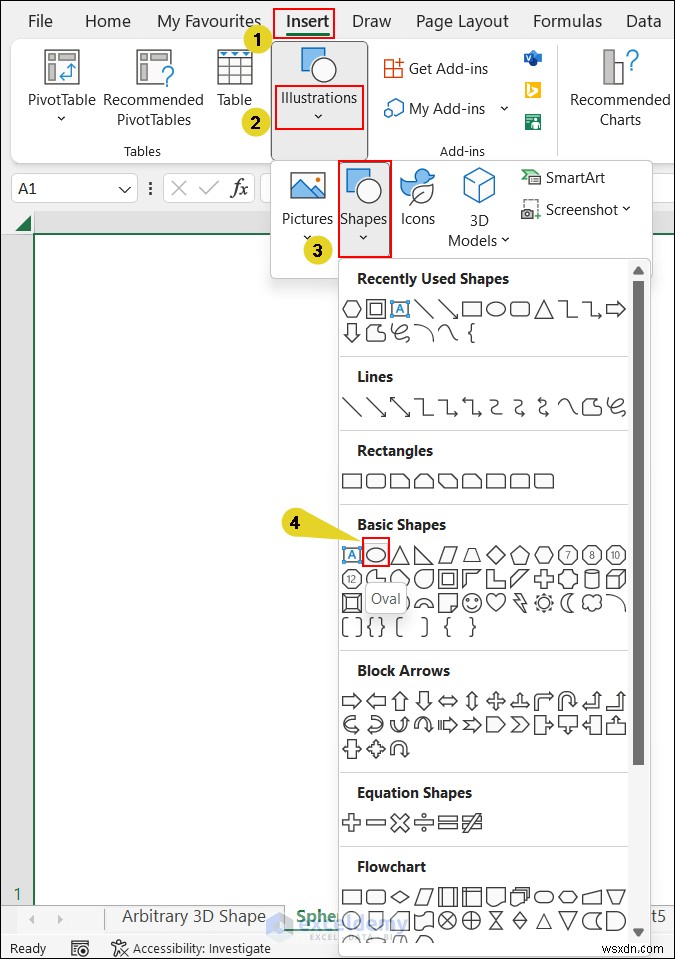

Trước hết, hãy chọn hình Hình bầu dục hình dạng từ Hình dạng Baic phần của Hình dạng tùy chọn Chèn Hình minh họa của tab nhóm.

Bản vẽ 3D bậc thầy trong Excel:3 ví dụ thực tế để trình bày dữ liệu trực quan

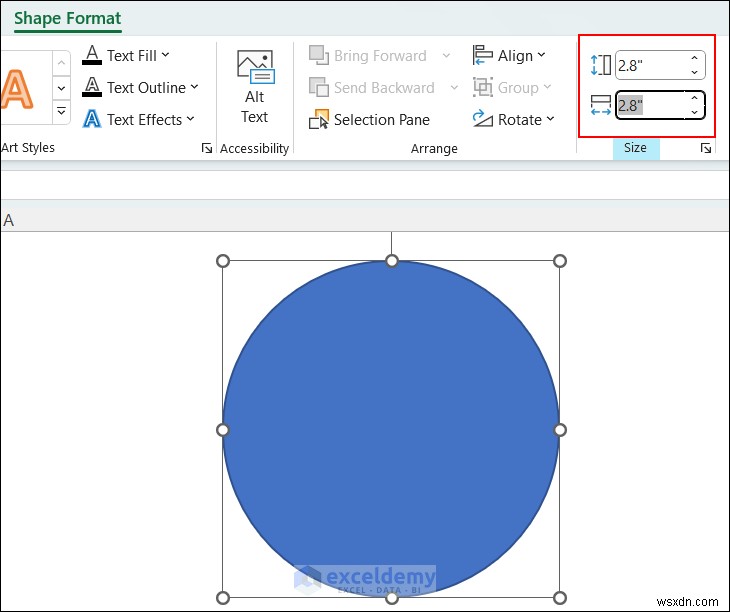

Bạn có thể kiểm soát kích thước của hình dạng (chiều cao và chiều rộng) trong Kích thước nhóm.

Bản vẽ 3D bậc thầy trong Excel:3 ví dụ thực tế để trình bày dữ liệu trực quan

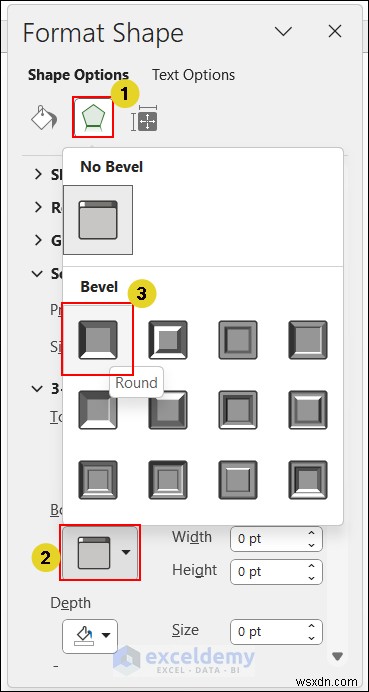

Bây giờ, hãy chuyển đến Định dạng Hình dạng cửa sổ (chúng tôi đã trình bày quy trình trong Ví dụ 1 ) và chọn Vòng góc xiên ở phần Trên cùng góc xiên , và Dưới cùng góc xiên tùy chọn.

Bản vẽ 3D bậc thầy trong Excel:3 ví dụ thực tế để trình bày dữ liệu trực quan

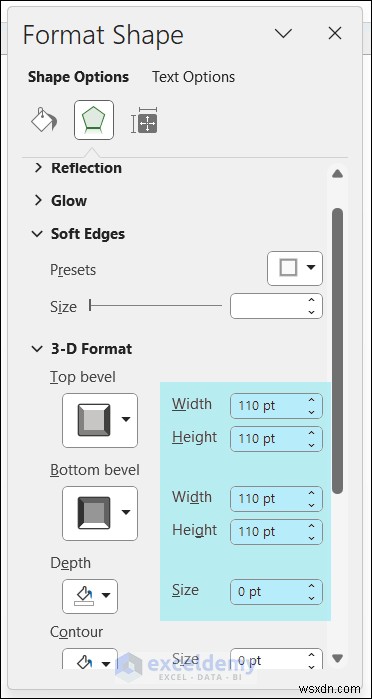

Sau đó, nhập 110 bằng Chiều rộng và Chiều cao của các tùy chọn góc xiên Trên và Dưới. Bạn có thể giữ Độ sâu giá trị 0.

Bản vẽ 3D bậc thầy trong Excel:3 ví dụ thực tế để trình bày dữ liệu trực quan

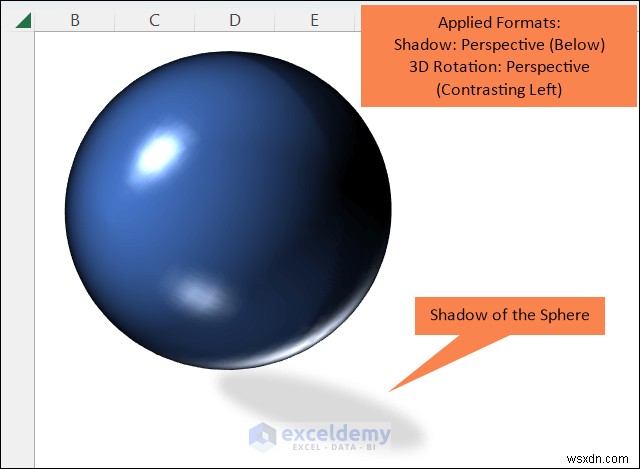

Bây giờ, sau khi áp dụng các định dạng sau, hình cầu sẽ trông giống như hình ảnh sau.

Bóng:Phối cảnh (Dưới đây)
Xoay 3D:Phối cảnh (Tương phản bên trái)

Bản vẽ 3D bậc thầy trong Excel:3 ví dụ thực tế để trình bày dữ liệu trực quan

Đọc thêm: Cách tạo thanh ghi bản vẽ trong Excel

Ví dụ 3:Chèn Mô hình 3D tích hợp của Excel (có hoặc không có Ảnh động)

Trong ví dụ cuối cùng, tôi sẽ trình bày cách sử dụng mô hình 3D tích hợp sẵn của Excel. Tùy chọn này có sẵn trong Excel 365 , Excel 2021 , Excel 2019 , và Excel 2016 .

⦿ Các bước:

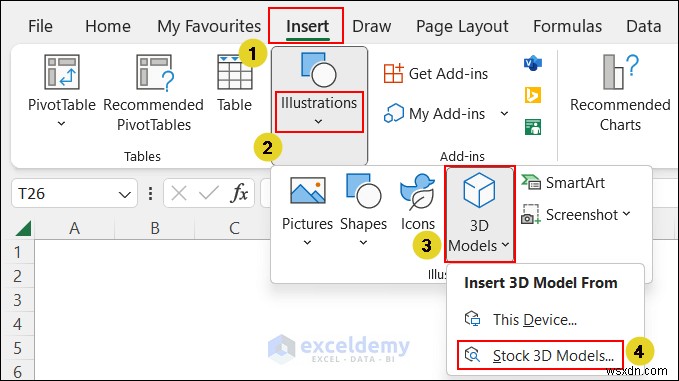

Để lấy chúng, hãy đi tới Chèn rồi từ Hình minh họa nhóm, hãy nhấp vào 3D Mô hình ra lệnh và chọn Kho hàng 3D Mô hình .

Bản vẽ 3D bậc thầy trong Excel:3 ví dụ thực tế để trình bày dữ liệu trực quan

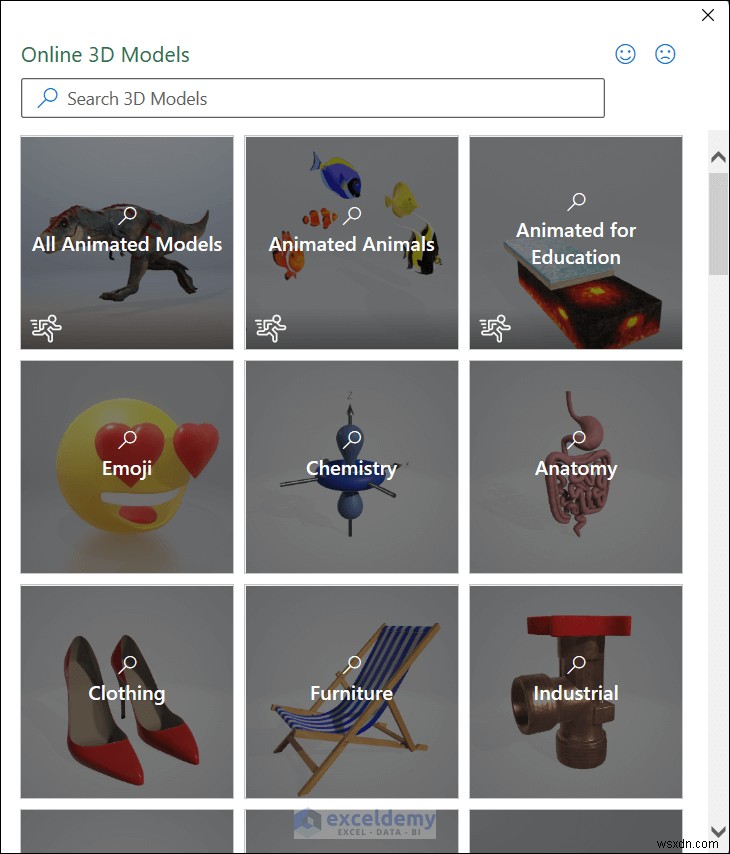

Sau đó, Trực tuyến sau 3D Mô hình sẽ xuất hiện. Luôn bật kết nối Internet của bạn.

Bản vẽ 3D bậc thầy trong Excel:3 ví dụ thực tế để trình bày dữ liệu trực quan

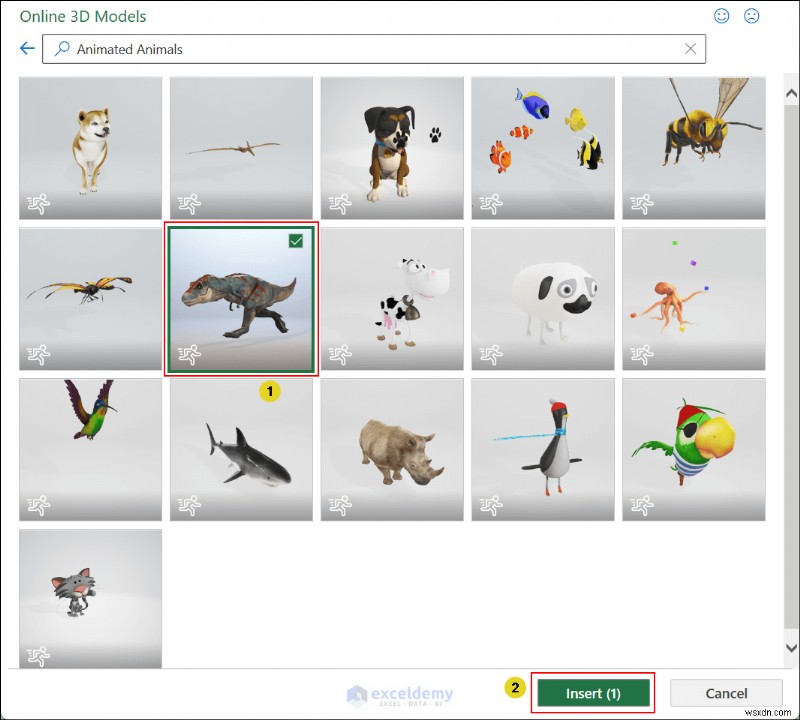

Ví dụ:tôi đã chọn Hoạt hình Động vật tùy chọn ở đây.
Chọn bất kỳ tùy chọn nào có sẵn ở đây.
Sau đó nhấn nút Chèn nút.

Bản vẽ 3D bậc thầy trong Excel:3 ví dụ thực tế để trình bày dữ liệu trực quan

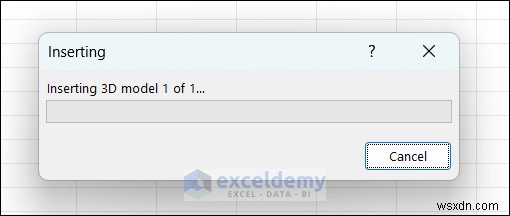

Cửa sổ sau sẽ xuất hiện trong giây lát.

Bản vẽ 3D bậc thầy trong Excel:3 ví dụ thực tế để trình bày dữ liệu trực quan

Sau đó, đối tượng 3D đã chọn sẽ hiển thị.
Bạn có thể xoay mô hình 360 độ.

Bản vẽ 3D bậc thầy trong Excel:3 ví dụ thực tế để trình bày dữ liệu trực quan

Đọc thêm: Cách vẽ trong Excel bằng VBA

Tải xuống sổ tay thực hành

Bạn có thể sử dụng sách bài tập dưới đây để thực hành. Tất cả các ví dụ từ bài viết này được bao gồm ở đây. Bạn có thể sử dụng dữ liệu thô để thực hiện các thao tác.

Kết luận

Vì vậy, tôi hy vọng các ví dụ về vẽ 3D trong Excel mà chúng tôi trình bày ở đây sẽ hữu ích cho bạn. Nếu bạn có suy nghĩ gì về những điều này, hãy chia sẻ với chúng tôi. Ngoài ra, đừng ngần ngại đặt bất kỳ câu hỏi nào, hộp bình luận luôn sẵn sàng cho mọi thắc mắc. Trân trọng mời các bạn ghé thăm website của chúng tôi để tìm hiểu thêm các bài viết về Excel. Chúc bạn xuất sắc!
