Bài viết này dành cho các chuyên gia sửa chữa cấp độ thành phần bảng logic MacBook, được viết bởi IT-Tech Online, chuyên gia sửa chữa máy Mac tại Melbourne, Australia.
Bài trước:Trình tự khởi động MacBook &điện áp PPBUS_GH3
Bài tiếp theo:Bo mạch logic PM_SLP_S4_L Định thời tín hiệu
Bộ điều khiển quản lý hệ thống (SMC) là một con chip lập trình chứa mã quản lý máy tính Apple. Chúng tôi sẽ sử dụng sơ đồ bảng mạch logic 820-00165 của MacBook Air 13” 2015-2017 làm tài liệu tham khảo.
Mỗi mẫu máy tính Apple đều có mã riêng. Nói cách khác, chip SMC của một mẫu máy không thể được sử dụng trong các mẫu máy khác. Các ký hiệu trên chip có thể giống nhau, nhưng mã trong chip mới quan trọng.
SMC là một con chip rất phức tạp. Nó hợp tác với Intel CPU/PCH để quản lý và giám sát nguồn điện của MacBook từ đầu đến cuối bao gồm kiểm soát độ sáng màn hình, kiểm soát sạc pin MacBook, v.v. Chúng ta cần cung cấp nguồn điện SMC, xung nhịp SMC và tín hiệu đặt lại SMC để khởi động chip SMC được hiển thị trên sơ đồ bên dưới:

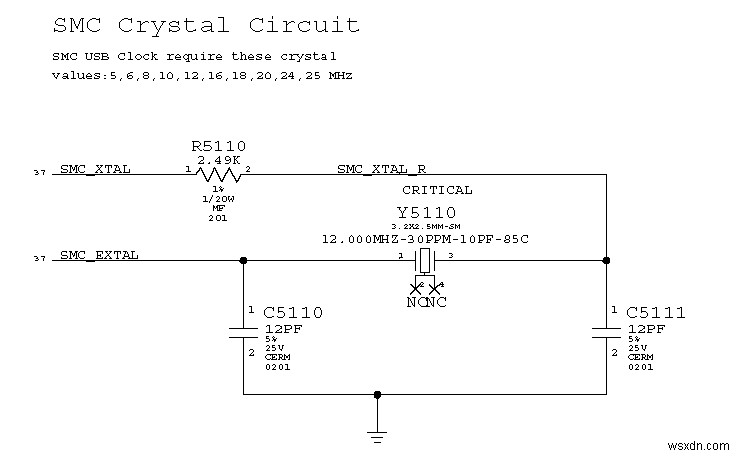

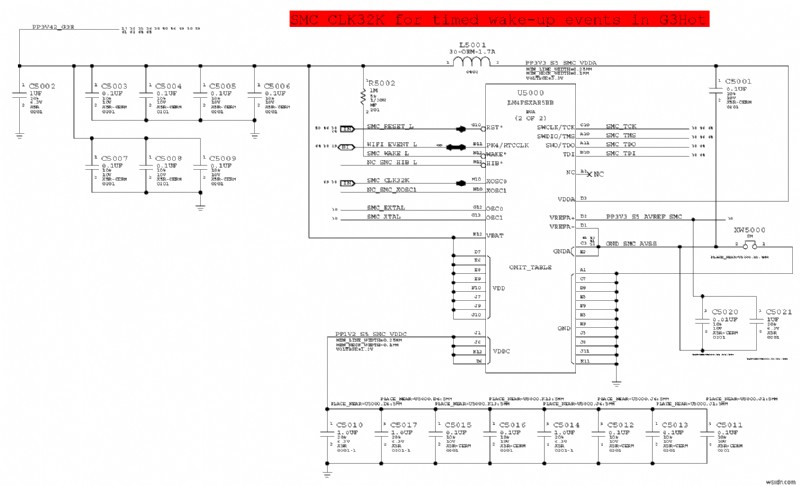

Ray nguồn PP3V42_G3H do U7090 tạo ra sẽ cung cấp nguồn điện chính cho chip SMC U5000 thông qua quả bóng BGA có tên VBAT. PP3V42_G3H cũng đi qua L5001 để cấp nguồn cho mô hình logic bên trong SMC VDDA. Sau đó, SMC sẽ tạo PP1V2_S5_SMC_VDDC cho mô-đun quản lý cảm biến của riêng nó để theo dõi nhiệt độ, điện áp và dòng điện của hệ thống. Sau khi SMC nhận được điện, mạch tinh thể SMC sẽ bắt đầu xuất ra xung nhịp 12 MHZ vuông cho SMC.

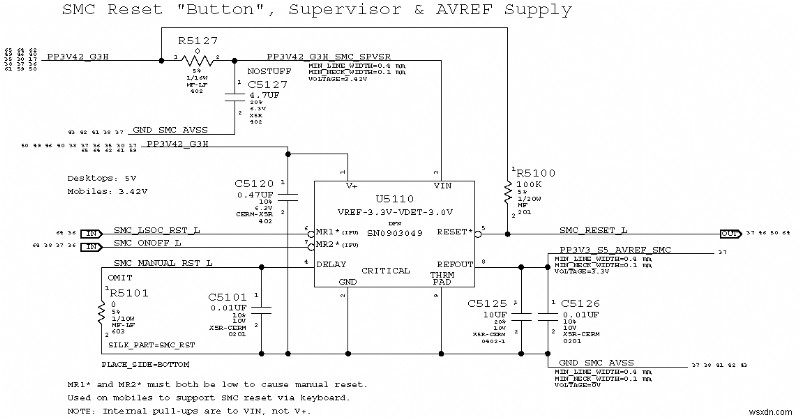

U5110 giám sát điện áp của PP3V42_G3H. Nếu PP3V42_G3H ổn định và không nhỏ hơn 3.0V, U5100 sẽ cho rằng đường ray nguồn này an toàn để sử dụng và phát ra tín hiệu SMC_RESERT_L bị trễ để đặt lại chip SMC. Điện áp SMC_RESET_L là 3,3V. Thời gian trễ được xác định bởi các giá trị của R5101 và C5101. U5110 cũng xuất ra điện áp tham chiếu PP3V3_S5_AVREF_SMC cho chức năng chuyển đổi tương tự-kỹ thuật số của các mạch cảm biến SMC bao gồm cảm biến dòng điện, cảm biến điện áp và cảm biến nhiệt độ. Điện áp PP3V3_S5_AVREF_SMC là 3,3V.
Khi nhận được tín hiệu SMC_BC_ACOK từ chip quản lý sạc U7100, SMC sẽ liên lạc với bộ sạc MagSafe qua mạch một dây và không bật đèn xanh trên bộ sạc. Trong khi đó, SMC sử dụng SMBus giao tiếp với U7100 để điều chỉnh đường ray nguồn PPBUS_G3H từ điện áp cơ sở 8.1V về điện áp tiêu chuẩn 8.45V. Bạn có thể đo PPBUS_G3H trên cuộn L7130. Nếu điện áp PPUBUS_G3H ở khoảng 8,45V thì SMC hiện đang hoạt động. Ít nhất thì các mạch nguồn, đồng hồ, reset và một dây của SMC đều tốt. Nếu không, trước tiên bạn phải giải quyết vấn đề SMC.

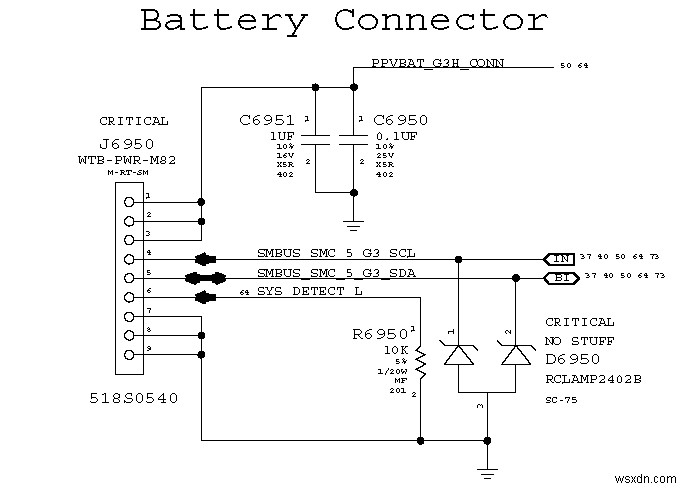

SMC sử dụng cùng SMBus để đọc trạng thái pin nhằm xác định dòng sạc pin. SMS luôn giám sát dòng điện đầu vào của hệ thống (AMON) và dòng sạc pin (BMON).
Khi SMC nhận được tín hiệu SMC_BC_ACOK từ mạch sạc PMIC U7100 báo hiệu bộ sạc nguồn đã sẵn sàng để sử dụng, SMC sẽ gửi tín hiệu SMC_PM_G2_EN đến mạch dự phòng PMIC U7501. Tín hiệu này sẽ chuyển đổi MacBook từ trạng thái G2 (trạng thái Tắt) sang trạng thái S5 (trạng thái ngủ sâu).
Điểm kiểm tra: SMC_PM_G2_EN là tín hiệu điều khiển, điện áp 3,3V. Bạn có thể đo nó trên chân 1 của điện trở R8140.
SMC là một con chip rất quan trọng và phức tạp do Apple thiết kế. Không có chip SMC “mới” nào mà bạn có thể mua được. Nó phải đến từ một hội đồng tài trợ có cùng mẫu mã và năm. Chúng ta sẽ thảo luận thêm về các chức năng SMC sau.
