9 phương pháp đã được chứng minh để khôi phục dữ liệu từ máy Mac không khởi động được

Kỹ thuật khôi phục dữ liệu Mac thực tế từng bước

Apple áp dụng công nghệ lưu trữ dữ liệu mới trên máy Mac cứ sau vài năm. Phương pháp được sử dụng để khôi phục tệp từ máy Mac cũ sẽ không hoạt động trên máy Mac mới hơn. Bạn phải sử dụng kỹ thuật thích hợp để khôi phục các tệp Mac.

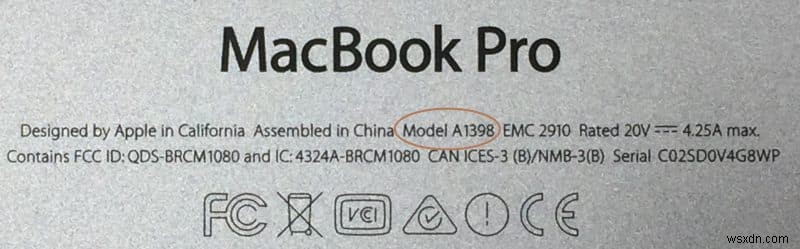

Do đó, trước tiên bạn cần xác định số kiểu máy Mac của mình. Bạn có thể tìm thấy nó ở vỏ sau. Ảnh bên dưới là từ MacBook Pro A1398 15 inch.

Khi bạn đã có số kiểu máy, hãy chuyển đến Mục lục ở trên. Nhấp vào tiêu đề đề cập đến kiểu máy Mac của bạn. Nó sẽ hướng bạn đến phần tương ứng của kỹ thuật khôi phục dữ liệu Mac. Mục lục sẽ không hiển thị trên thiết bị di động. Nếu sử dụng điện thoại di động, bạn cần quét phụ đề bên dưới cho kiểu máy Mac của mình.

Khôi phục dữ liệu trên MacBook (A1181, A1304, A1342) và MacBook Pro (A1278, A1286, A1297)

Phương pháp này áp dụng cho MacBook 13” và MacBook Pro 13”, 15”, 17”. Apple đã sản xuất những chiếc máy Mac này từ năm 2008 đến năm 2012.

Tất cả các mẫu MacBook này đều có ổ cứng cơ học SATA tiêu chuẩn làm thiết bị lưu trữ dữ liệu. Một số chủ sở hữu có thể nâng cấp ổ cứng đàm thoại cũ của họ lên ổ SSD SATA, nhưng quy trình khôi phục ổ cứng mac gần như giống hệt nhau.

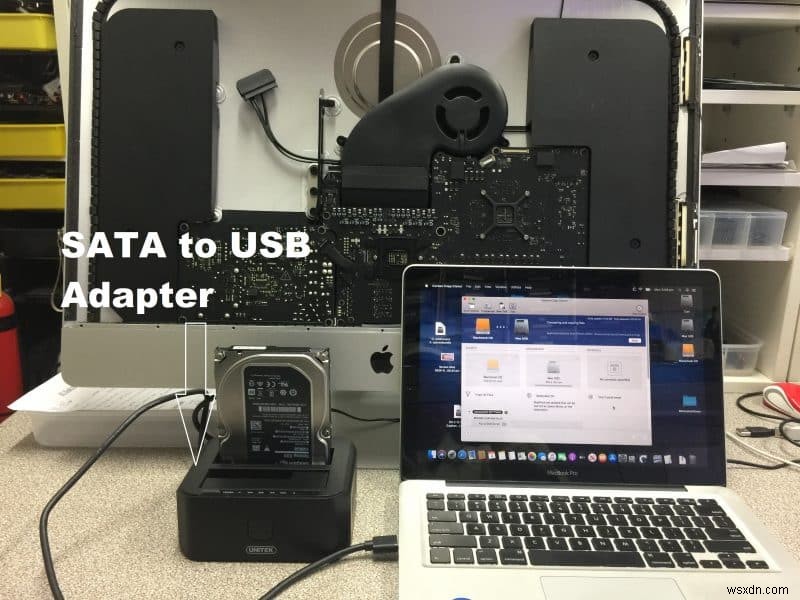

Nhiệm vụ của bạn là tháo ổ cứng SATA hoặc ổ SSD SATA khỏi máy Mac, lắp ổ cứng vào bộ chuyển đổi “SATA sang USB”, cắm bộ chuyển đổi vào máy Mac đang hoạt động và sao chép dữ liệu vào máy Mac của bạn.

Hãy làm theo các bước sau để khôi phục dữ liệu từ ổ cứng máy Mac:

1. Sử dụng tuốc nơ vít Phillip để mở vỏ sau của máy Mac.
2. Tháo khung giữ ổ cứng.
3. Ngắt kết nối cáp SATA và tháo ổ cứng khỏi máy Mac của bạn.
4. Lắp ổ cứng vào bộ chuyển đổi “SATA sang USB”.
5. Kết nối bộ chuyển đổi vào cổng USB của máy Mac đang hoạt động của bạn.
6. Bạn có thể cần nhập mật khẩu người dùng tùy thuộc vào macOS trong ổ cứng.
7. Ổ cứng sẽ hiển thị trên máy Mac đang hoạt động của bạn dưới dạng ổ đĩa ngoài. Nhấp vào ổ đĩa để mở các thư mục trong đó.
8. Điều hướng đến thư mục người dùng và sao chép các thư mục này vào máy Mac của bạn hoặc ổ đĩa ngoài khác:Màn hình nền, Tài liệu, Nội dung tải xuống, Phim, Nhạc, Ảnh.

Xin chúc mừng! Bạn đã truy xuất thành công dữ liệu của mình từ máy Mac bị lỗi.

Lưu ý:

• macOS sẽ hiển thị ổ đĩa ngoài trên máy tính để bàn theo mặc định. Nếu bạn không thấy ổ cứng, hãy kiểm tra tùy chọn hệ thống để đảm bảo tùy chọn ổ đĩa ngoài được bật.
• Nếu vẫn không thể nhìn thấy ổ cứng mục tiêu trên máy tính để bàn, bạn có thể cần phải nâng cấp macOS của máy Mac đang hoạt động. Máy Mac chạy trên macOS cũ hơn có thể không nhận dạng được hệ thống tệp của macOS mới hơn. Ví dụ:máy Mac chạy trên El Capitan sẽ không nhận dạng được ổ cứng có Caterina.

Ảnh bên dưới hiển thị cấu trúc thư mục Mac điển hình. Nếu máy Mac của bạn có nhiều tài khoản người dùng, bạn cần sao lưu dữ liệu từ mọi tài khoản người dùng.

Nếu ổ cứng có các thành phần xấu, các tập tin được lưu trữ trong các thành phần xấu sẽ chấm dứt quá trình sao chép và bạn sẽ nhận được thông báo lỗi. Sử dụng lệnh Linux này trong Tiện ích đầu cuối để sao chép càng nhiều tệp càng tốt mà không cần dừng lại. Lệnh sẽ bỏ qua (các) tệp bị hỏng được lưu trữ trong các thành phần xấu.

cp -Rp nguồn đích

Ví dụ:lệnh sau sẽ sao chép tất cả các tệp trên Màn hình nền từ tài khoản người dùng có tên “david” sang ổ đĩa ngoài có tên “Toshiba”:

cp -Rp /Users/david/Desktop /Tập/Toshiba

Việc khôi phục email từ máy Mac bị lỗi hơi phức tạp. Bạn có thể cần sự trợ giúp chuyên nghiệp nếu muốn lấy lại email của mình. Tuy nhiên, ngày nay hầu hết dữ liệu email đều được lưu giữ trong các máy chủ thư. Sau khi bạn đăng nhập vào tài khoản email của mình, tất cả email của bạn sẽ có sẵn trên máy Mac.

Phục hồi dữ liệu trên MacBook Pro màn hình retina (A1425, A1502, A1398)

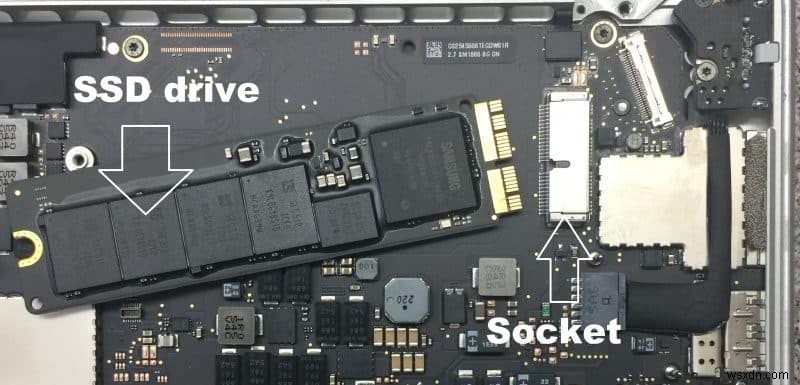

Phương pháp này dành cho MacBook Pro 13” và 15” được sản xuất từ ​​năm 2012 đến năm 2015. Tất cả các máy Mac này đều có ổ SSD có thể tháo rời. Ảnh bên dưới hiển thị ổ SSD được tháo khỏi bảng logic MacBook Pro A1502.

Nếu bạn có thể bật máy Mac nhưng máy không thể khởi động bình thường, bạn có thể khởi động máy ở “Chế độ đĩa đích” để truy xuất dữ liệu. Bạn cần một máy Mac đang hoạt động và cáp Thunderbolt 2 để hoàn thành nhiệm vụ. Ảnh bên dưới cho thấy MacBook ở bên trái đang ở chế độ ổ đĩa đích.

Hãy làm theo các bước sau để truy xuất tệp từ MacBook Pro bị lỗi của bạn:

1. Giữ nút nguồn trong ít nhất năm giây cho đến khi Mas của bạn tắt.
2. Nhấn lại nút nguồn rồi nhấn ngay phím “T” và giữ cho đến khi bạn nhìn thấy biểu tượng tia sét trên màn hình.
3. Bây giờ máy Mac của bạn đang ở chế độ ổ đĩa đích. Kết nối cáp Thunderbolt với máy Mac của bạn và máy Mac thứ hai.
4. Bạn có thể cần nhập tên người dùng và mật khẩu để có quyền truy cập vào ổ đĩa đích.
5. Máy Mac đang hoạt động của bạn sẽ hiển thị ổ cứng ngoài trên màn hình nền.
6. Sao chép thư mục chính của mọi tài khoản sang máy Mac hoặc ổ đĩa ngoài khác. Các thư mục chính phải bao gồm Màn hình nền, Tài liệu, Nội dung tải xuống, Phim, Nhạc, Hình ảnh.

Nếu máy Mac của bạn đã chết hoàn toàn, bạn không thể sử dụng phương pháp trên. Bạn phải có cùng một kiểu máy hoặc một kiểu máy Mac tương thích. Tháo ổ SSD khỏi máy Mac đã chết và cài đặt nó trên máy Mac đang hoạt động. Khởi động ổ SSD từ máy Mac đang hoạt động. Kết nối ổ đĩa ngoài và sao chép dữ liệu của bạn từ ổ SSD.

Máy Mac tương thích có nghĩa là cả hai máy Mac đều sử dụng cùng loại ổ SSD (cùng công nghệ lưu trữ).

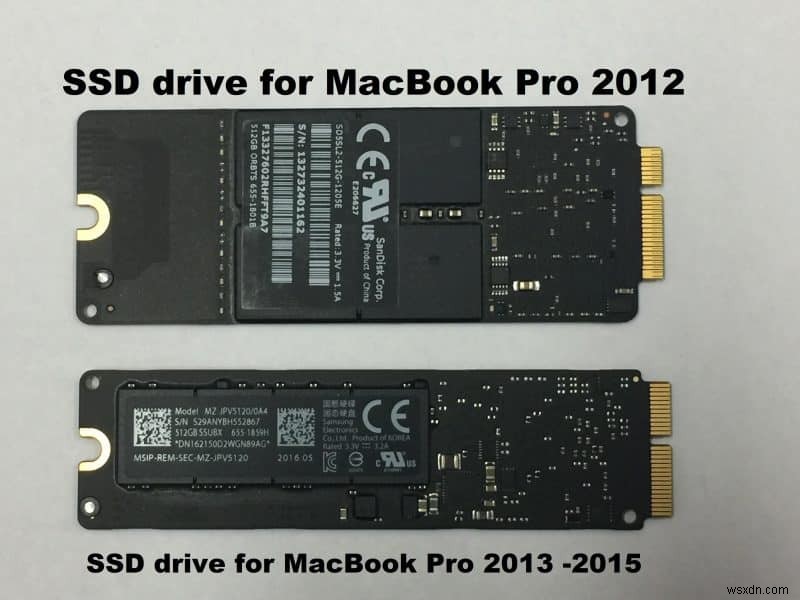

MacBook Pro A1425 tương thích với MacBook Pro A1398 2012. MacBook Pro A1502 2013-2015 tương thích với MacBook Pro A1398 2013-2015. Ảnh bên dưới hiển thị hai loại ổ SSD được sử dụng trong MacBook Pro.

Phục hồi dữ liệu từ MacBook Pro không cần touch bar A1708

Phương pháp này dành cho MacBook Pro 13 inch được sản xuất từ ​​năm 2016 đến năm 2017 KHÔNG CÓ thanh cảm ứng. Chiếc MacBook Pro này còn có ổ SSD rời.

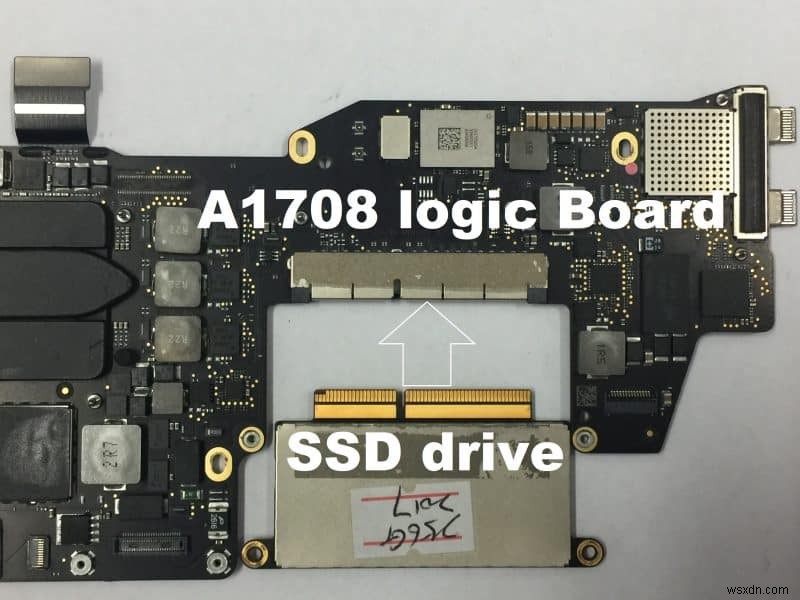

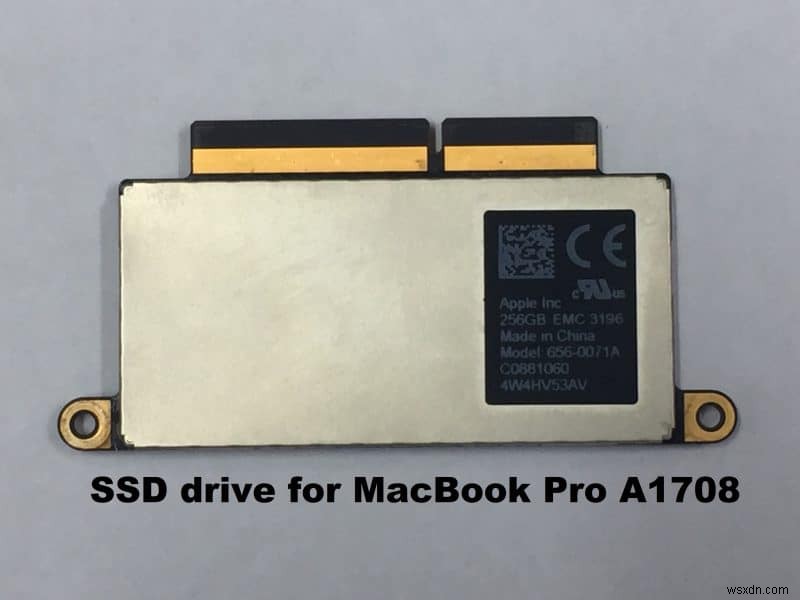

Model này là máy Mac cuối cùng sử dụng công nghệ lưu trữ dữ liệu di động. Ảnh bên dưới hiển thị ổ SSD được tháo khỏi bảng logic của MacBook A708.

Nếu máy Mac của bạn đã chết hoàn toàn, bạn cần có một máy Mac hoạt động A1708. Tháo ổ SSD khỏi máy Mac đã chết và cài đặt nó trên máy Mac đang hoạt động. Ổ SSD của bạn có thể khởi động từ máy Mac đang hoạt động mà không cần cài đặt bất kỳ trình điều khiển mới nào. Bạn chỉ cần kết nối một ổ đĩa ngoài và sao chép dữ liệu của mình từ ổ SSD. Thế thôi.

Nếu bạn có thể bật máy Mac nhưng máy không thể khởi động bình thường thì bạn có thể khởi động máy ở “Chế độ đĩa đích” để truy xuất dữ liệu, như đã thảo luận trong phần 2 ở trên.

Phục hồi dữ liệu cho MacBook Pro A1707 và A1706

Phương pháp này dành cho MacBook Pro 13” và 15” có thanh cảm ứng được sản xuất từ ​​năm 2016 đến năm 2017. Ổ SSD trong các mẫu này được hàn vào bảng logic và không thể tháo rời. Ảnh bên dưới hiển thị các chip SSD được hàn trên bảng logic A1706 của MacBook Pro.

Phục hồi dữ liệu Mac sau sự cố Mac từng là một nhiệm vụ đơn giản vì tất cả các máy tính Apple đều có ổ cứng HDD hoặc SSD có thể tháo rời. Chúng ta có thể tháo ổ cứng hoặc ổ SSD khỏi máy Mac bị lỗi, lắp nó vào máy Mac đang hoạt động và bắt đầu quá trình truyền dữ liệu ngay lập tức, như đã thảo luận ở trên. Đôi khi chúng ta cần một số phần mềm khôi phục dữ liệu để hỗ trợ quá trình truyền dữ liệu. Chúng ta cần thay thế đầu đọc ghi dữ liệu hoặc bảng điều khiển bên trong ổ cứng trong những trường hợp nghiêm trọng. Được trang bị những công cụ và kỹ thuật này, chúng ta không cần phải biết mạch bên trong ổ cứng hoạt động như thế nào mà vẫn có thể đạt được tỷ lệ khôi phục dữ liệu thành công cao. Thật không may, các phương pháp khôi phục dữ liệu Mac này sẽ không hoạt động trên MacBook mới.

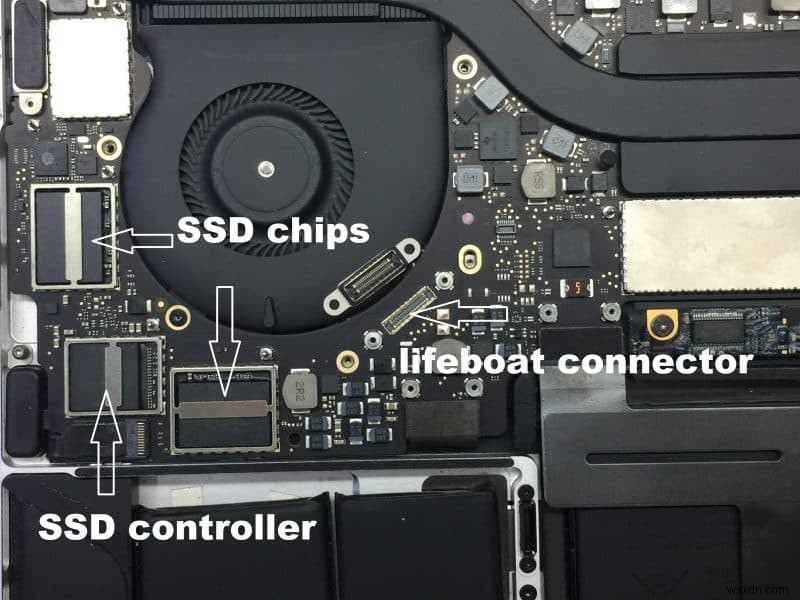

Các thiết kế bo mạch logic mới của MacBook đã chuyển từ ổ cứng di động sang chip SSD không thể tháo rời từ năm 2015. Theo Apple, chip SSD tích hợp trên bo mạch logic sẽ tăng tốc độ truyền dữ liệu và bảo mật dữ liệu. Mặt khác, việc khôi phục các tập tin từ bảng logic chết bằng chip SSD tích hợp trở nên khó khăn hơn, đặc biệt là từ chiếc MacBook bị hỏng do nước. Ngày nay, chúng ta phải hiểu cách thức hoạt động của mạch SSD để đạt được tỷ lệ thành công cụ thể.

Để khôi phục dữ liệu từ máy Mac bị lỗi của các kiểu máy này, bạn có thể sử dụng bộ công cụ có tên “Bộ công cụ di chuyển dữ liệu Apple” (Bộ phận Apple # 076-00236). Bạn có thể kết nối bộ công cụ này với đầu nối “xuồng cứu sinh” trên bảng logic không có chức năng như hình dưới đây:

Bộ công cụ sẽ cung cấp năng lượng cho các mạch SSD của bảng logic bị lỗi. Sau khi công cụ đã giao tiếp thành công với các chip SSD chứa dữ liệu của bạn, bạn có thể sao chép dữ liệu sang máy Mac đang hoạt động thông qua cổng USB-C. Bạn cần một máy Mac đang hoạt động có cổng USB-C và bộ công cụ di chuyển dữ liệu của Apple để hoàn thành công việc này.

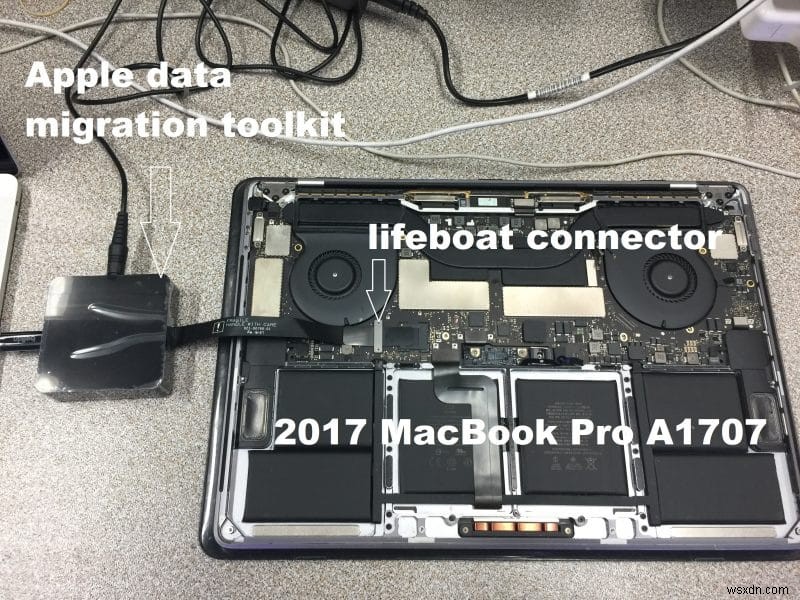

Hãy làm theo các bước sau để truy xuất dữ liệu qua đầu nối "xuồng cứu sinh" trên bảng logic bị lỗi.

1. Tháo vỏ sau của MacBook và ngắt kết nối pin.
2. Tháo hai vít trên nắp đầu nối “xuồng cứu sinh” và tháo nắp che.
3. Kết nối bộ công cụ Apple với đầu nối “xuồng cứu sinh” trên bảng logic và bật nguồn công cụ.
4. Kết nối bộ công cụ với máy Mac đang hoạt động của bạn bằng cáp dữ liệu USB-C.
5. Bạn sẽ thấy một màn hình bật lên yêu cầu nhập mật khẩu. Nhập mật khẩu của tài khoản người dùng để mở khóa ổ cứng.
6. Ổ SSD của bảng logic bị lỗi sẽ hiển thị trên màn hình nền dưới dạng ổ đĩa ngoài.
7. Nhấp vào ổ đĩa ngoài và mở nội dung.
8. Sao chép tất cả các thư mục trong tài khoản của bạn sang máy Mac hoặc ổ đĩa ngoài.

Lưu ý:

• Đảm bảo ngắt kết nối pin bên trong của MacBook trước khi kết nối bộ công cụ. Nếu không thực hiện có thể làm hỏng chip SSD và bộ công cụ.
• Mật khẩu được yêu cầu đề cập đến mật khẩu bạn đã sử dụng cho máy Mac bị lỗi, không phải mật khẩu bạn sử dụng cho máy Mac đang hoạt động.
• Tùy thuộc vào tình trạng bảng logic bị hỏng, bạn có thể có một cơ hội nhỏ để sao chép dữ liệu trước khi các mạch SSD bị hỏng lần nữa. Cách nhanh nhất để sao lưu dữ liệu của bạn là sao chép thủ công tất cả các thư mục cá nhân của bạn, bao gồm Màn hình nền, Tài liệu, Tải xuống, Phim, Nhạc và Hình ảnh, vào màn hình nền của máy Mac đang hoạt động. Bạn có thể chọn sao chép toàn bộ ổ đĩa bằng phần mềm như Carbon Copy Cloner. Nhưng hãy nhớ rằng tác vụ sao chép có thể mất nhiều thời gian hơn tới 10 lần tùy thuộc vào số lượng ứng dụng bạn đã cài đặt.
• Nếu bảng logic bị hỏng do bị thấm nước, bạn cần thay thế các chip bị ăn mòn hoặc cháy, sau đó làm sạch và lau khô bảng logic trước khi khôi phục dữ liệu. Các cầu nối điện tử được gọi là mạch ngắn có thể được hình thành giữa các mạch bảng logic bằng hỗn hợp độ ẩm, bóng tối, khoáng chất và đường. Khi bạn kết nối bộ công cụ với bảng logic, những cây cầu này sẽ bắt đầu giết người, dẫn đến thiệt hại nghiêm trọng, thậm chí gây tử vong. Do đó, nếu dữ liệu quan trọng đối với bạn, hãy nhận lời khuyên chuyên nghiệp trước. Đặt dữ liệu có giá trị của bạn vào tay các chuyên gia có uy tín là rất quan trọng. Nếu lần khôi phục dữ liệu đầu tiên không thành công thì lần thứ hai sẽ khó khăn hơn nhiều, ngay cả đối với những chuyên gia hàng đầu. Đôi khi không có cơ hội thứ hai vì lần thử đầu tiên đã phá hủy dữ liệu rồi.

IT-Tech Online chuyên phục hồi dữ liệu Mac. Liên hệ với chúng tôi cùng với mẫu máy Mac và mô tả lỗi của bạn. Đội ngũ nhân viên giàu kinh nghiệm của chúng tôi sẽ gọi cho bạn để thảo luận về các lựa chọn dựa trên tình hình hiện tại của bạn.

Truy xuất dữ liệu từ MacBook Pro bằng chip T2 Security hoặc CPU M1, M2 (A1989, A1990, A2141, A2159, A2171, A2251, A2289, A2338)

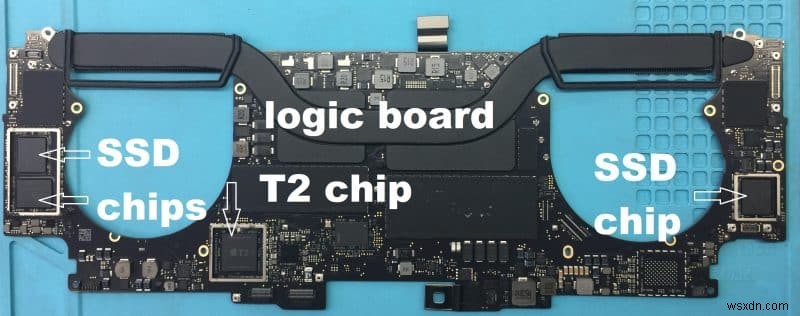

Các mẫu trong danh mục này bao gồm tất cả các mẫu MacBook 13”, 14”, 15” và 16” được sản xuất từ năm 2018 đến năm 2023. Tất cả chúng đều có chip SSD tích hợp. KHÔNG có đầu nối “xuồng cứu sinh” trên bảng logic để phục hồi dữ liệu khẩn cấp. Hơn nữa, Chip bảo mật Apple T2 của máy Mac của bạn hoặc

CPU Apple Silicon M1 và M2 sẽ tự động mã hóa dữ liệu TRƯỚC KHI lưu trữ dữ liệu vào chip SSD.

Mã hóa dữ liệu ở cấp độ phần cứng có nghĩa là ngay cả khi chúng tôi cố gắng truy xuất dữ liệu trực tiếp từ chip SSD thì thông tin vẫn được mã hóa và vô dụng. Cách duy nhất để khôi phục dữ liệu là sửa chữa bảng logic và làm cho MacBook ít nhất hoạt động tạm thời. Nếu bảng logic không thể sửa chữa được, dữ liệu chắc chắn sẽ biến mất. Ảnh bên dưới hiển thị chip SSD và chip Apple T2 trên bo mạch logic MacBook Pro A1990.

Bảo mật dữ liệu là một trong những điểm bán hàng quan trọng nhất của máy tính Mac. Để đạt được mức độ bảo mật dữ liệu cao, Apple đã chặn tất cả các lối tắt mà chúng ta sử dụng để truy cập vào chip SSD trước đây. Do đó, việc khôi phục dữ liệu từ những máy Mac đã chết này là một thách thức và tỷ lệ thành công rất thấp. Chỉ một số ít chuyên gia sửa chữa bo mạch logic cấp độ chip mới có thể thực hiện được nhiệm vụ này.

Hư hỏng do nước là nguyên nhân hư hỏng phổ biến nhất đối với máy Mac chip T2. Mức độ hư hỏng phụ thuộc vào cách bạn xử lý sự cố tràn chất lỏng. Nếu bạn tắt máy Mac ngay lập tức và KHÔNG BAO GIỜ bật lại, bạn gần như đảm bảo rằng máy Mac của bạn có thể sửa chữa được và dữ liệu của bạn được an toàn. Hư hỏng nghiêm trọng xảy ra khi bạn bật MacBook bị hư hỏng do chất lỏng rồi làm khô, như minh họa trong ảnh bên dưới. Để biết thêm thông tin về chủ đề này, vui lòng đọc bài viết của chúng tôi:MacBook Air hoặc MacBook Pro bị đổ nước, phải làm gì bây giờ?

Hiện tại, IT-Tech Online cung cấp dịch vụ khôi phục dữ liệu qua thư trong nước Úc. Nếu bạn ở Hoa Kỳ hoặc các quốc gia khác, hãy liên hệ với Rossman Repair Group ở New York. Họ cung cấp dịch vụ gửi thư trên toàn thế giới.

Phục hồi dữ liệu từ MacBook Air (A1369, A1370, A1465, A1466)

Phương pháp này dành cho MacBook Air 11” và 13” được sản xuất từ ​​năm 2010 đến năm 2017. Tất cả các máy Mac này đều có ổ SSD có thể tháo rời. Ảnh bên dưới hiển thị ổ SSD được tháo khỏi bảng logic MacBook Air A1466.

Nếu MacBook Air của bạn không hoàn toàn chết, nó chỉ không thể khởi động bình thường; bạn có thể khởi động nó trong “Chế độ đĩa đích” để lấy dữ liệu, như đã thảo luận trong phần 2 ở trên. Bạn cần một máy Mac đang hoạt động và cáp Thunderbolt để hoàn thành công việc.

Nếu MacBook của bạn không có nguồn, bạn cần tìm cùng một model hoặc một chiếc MacBook Air hoạt động “tương thích”. Tháo ổ SSD khỏi máy Mac đã chết và cài đặt nó trên máy Mac đang hoạt động. Khởi động ổ SSD từ máy Mac đang hoạt động và sao chép dữ liệu của bạn sang ổ đĩa ngoài.

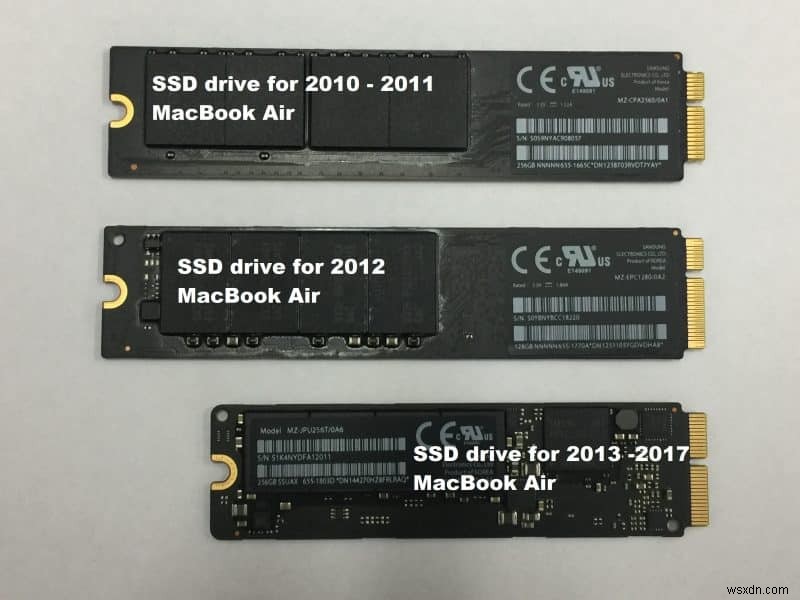

Có ba loại ổ SSD được sử dụng trong nhóm MacBook Air này, như trong ảnh bên dưới. Họ sử dụng công nghệ khác nhau, giao diện khác nhau (sơ đồ chân) và không thể trao đổi được. Model A1369 và A1370 sản xuất năm 2011-2012 sử dụng cùng loại ổ SSD. Model A1465 và A1466 sản xuất năm 2012 có cùng loại ổ SSD. Model A1465 và A1466 sản xuất từ 2013 đến 2017 sử dụng cùng loại ổ SSD.

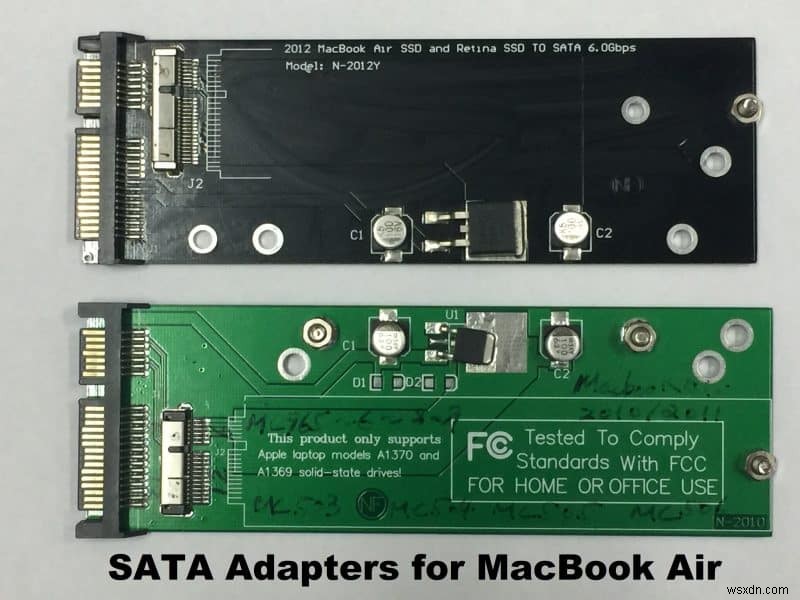

Bạn cũng có thể mua bộ điều hợp để chuyển đổi ổ SSD thành ổ SATA tiêu chuẩn, sau đó cắm vào máy Mac đang hoạt động để truy xuất dữ liệu.

Phục hồi dữ liệu trên MacBook A1534 12”

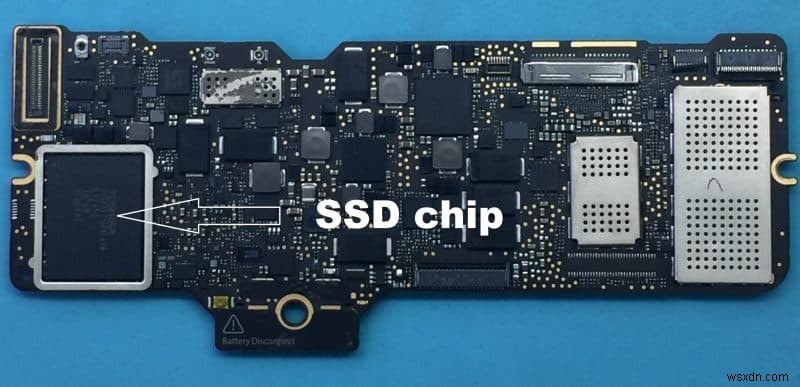

Apple đã sản xuất model cấp thấp này từ năm 2015 đến năm 2017. MacBook sử dụng chip SSD tích hợp và không có đầu nối “xuồng cứu sinh” trên bảng logic. Sẽ tốt nhất nếu bạn nhờ một chuyên gia sửa chữa bảng logic bị lỗi trước khi bạn có thể lấy lại dữ liệu của mình. Ảnh bên dưới hiển thị các chip SSD được hàn trên bảng logic của MacBook A1534.

Chiếc MacBook cấp thấp này được trang bị CPU Intel cấp thấp không có quạt làm mát. Do đó CPU quá nóng là vấn đề lớn nhất đối với model này.

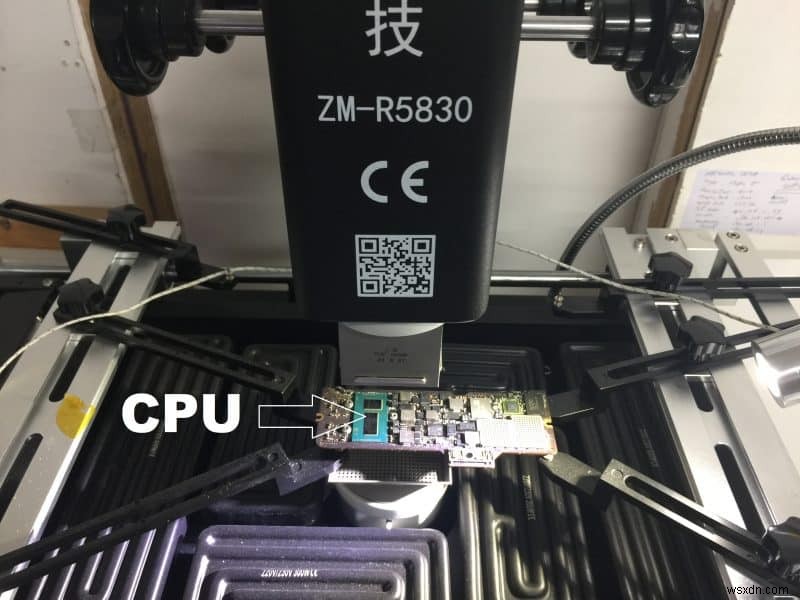

Nếu MacBook của bạn bị lỗi do CPU quá nóng, bạn có cơ hội tuyệt vời để lấy lại dữ liệu. Bạn có thể sử dụng trạm làm lại BGA để chỉnh lại dòng CPU, như minh họa bên dưới. Chúng tôi khuyên bạn nên giao công việc này cho người có chuyên môn.

Sau khi chỉnh lại dòng, bảng logic sẽ hoạt động trở lại ít nhất trong một thời gian. Tăng sức mạnh cho MacBook của bạn và sao lưu dữ liệu càng sớm càng tốt. MacBook có thể hoạt động trong vài tuần hoặc chỉ vài giờ. Hãy tận dụng cơ hội này để khôi phục dữ liệu của bạn.

Phục hồi dữ liệu từ iMac (A1224, A1225, A1311, A1312, A1418, A1419)

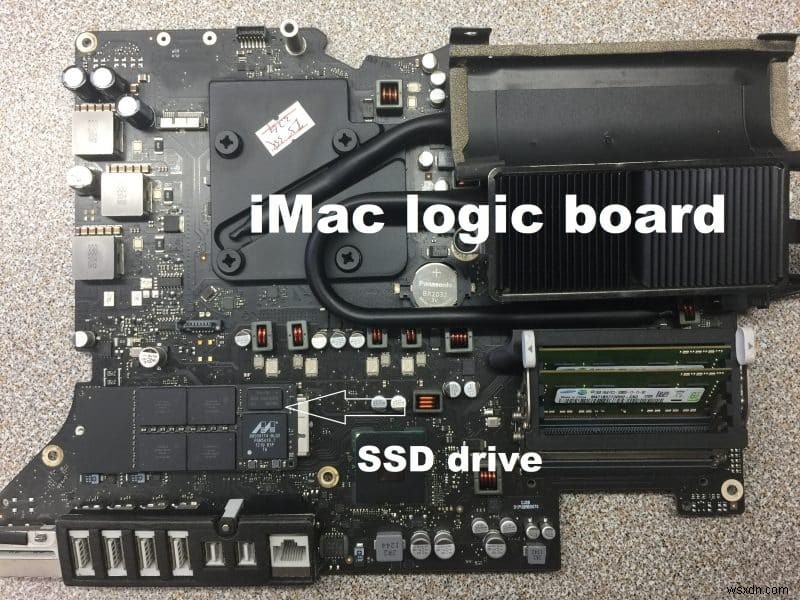

Apple sử dụng ổ cứng SATA tiêu chuẩn 2,5” hoặc 3,5” trong iMac cho đến năm 2019. Việc khôi phục dữ liệu từ iMac rất dễ dàng.

Nếu bạn có thể bật iMac nhưng không khởi động đúng cách, bạn có thể buộc iMac vào “Chế độ đĩa đích” để truy xuất dữ liệu. Bạn cần một máy Mac đang hoạt động và cáp Thunderbolt để hoàn thành nhiệm vụ. Nếu iMac của bạn tương đối mới, bạn cần có cáp Thunderbolt 3 loại USB-C.

Làm theo các bước để khôi phục tệp trên Apple iMac:

1. Rút dây nguồn khỏi iMac, đợi 5 giây rồi cắm lại dây nguồn.
2. Nhấn nút nguồn rồi nhấn ngay phím “T” và giữ cho đến khi bạn nhìn thấy biểu tượng tia sét trên màn hình.
3. Khi iMac của bạn ở chế độ ổ đĩa đích. Kết nối cáp Thunderbolt với iMac và máy Mac đang hoạt động.
4. Bạn sẽ thấy ổ cứng của iMac trên màn hình nền của máy Mac đang hoạt động.
5. Sao chép thư mục chính của từng tài khoản vào máy Mac hoặc ổ đĩa ngoài.

Lưu ý:

Bạn có thể cần bàn phím USB có dây để buộc iMac của mình vào “Chế độ đĩa đích”. Bàn phím Bluetooth đi kèm với iMac của bạn không đáng tin cậy cho tác vụ cụ thể này.

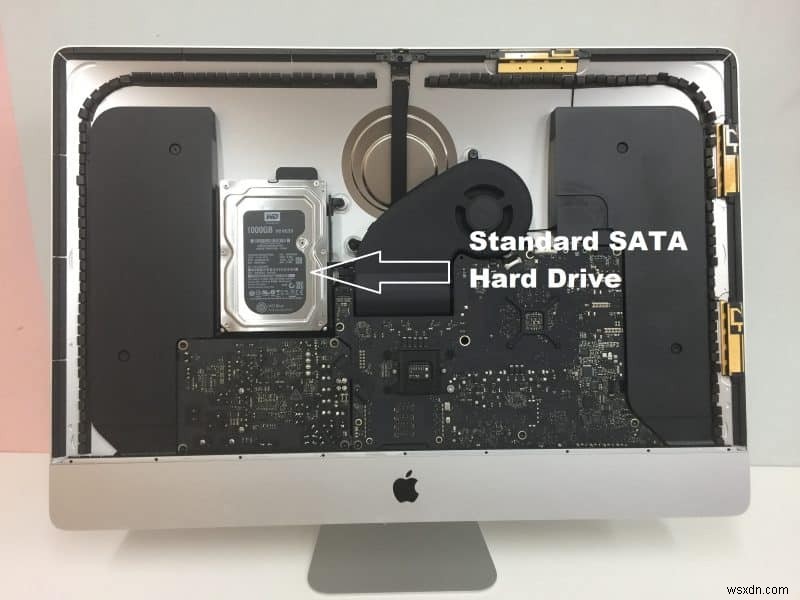

Nếu iMac của bạn hoàn toàn không có nguồn, bạn có thể tháo màn hình khỏi iMac. Sau đó tháo ổ cứng ra khỏi vỏ iMac.

Thông thường, iMac 27” sử dụng ổ cứng 3,5 inch, trong khi iMac 21,5” sử dụng ổ cứng 2,5 inch. Bạn cần có bộ chuyển đổi SATA sang USB phù hợp như minh họa bên dưới.

Một số iMac cao cấp sử dụng công nghệ truyền động nhiệt hạch. Công nghệ ổ đĩa tổng hợp kết hợp ổ cứng cơ học chậm và ổ SSD nhanh thành một ổ đĩa duy nhất để tăng tốc độ. Bạn cần tháo ổ cứng cơ cũng như ổ SSD. Ổ SSD nằm ở phía bên kia của bảng logic, như hình bên dưới. Bạn cần tháo toàn bộ bảng logic ra khỏi vỏ iMac để truy cập vào nó.

Bây giờ hãy cài đặt cả hai ổ đĩa vào iMac đang hoạt động có hỗ trợ ổ đĩa tổng hợp. Khởi động iMac như bình thường và truy xuất dữ liệu của bạn sang ổ đĩa ngoài.

Cách khôi phục dữ liệu từ MacBook Pro bị hỏng nước – nghiên cứu điển hình

Đối với nghiên cứu điển hình, máy Mac chúng tôi có là MacBook Pro A1707 15 inch 2017 có thanh cảm ứng. Khách hàng làm đổ cốc nước lên bàn phím. MacBook hoạt động được một lúc rồi tự động tắt. Kể từ đó, khách hàng không thể cấp nguồn cho MacBook nữa. Anh ấy mang máy tính xách tay đến cửa hàng Apple. Kỹ thuật viên thanh thiên tài nói với anh rằng bảng logic của chiếc Macbook Pro này bị lỗi và không có cách nào lấy lại dữ liệu từ chiếc MacBook Pro đã chết. Anh ấy đã gặp phải câu chuyện tương tự từ sáu cửa hàng sửa chữa máy tính khác trước khi đến với chúng tôi. Dữ liệu trong chiếc MacBook này rất quan trọng đối với khách hàng. Thật không may, anh ấy không có bản sao lưu dữ liệu.

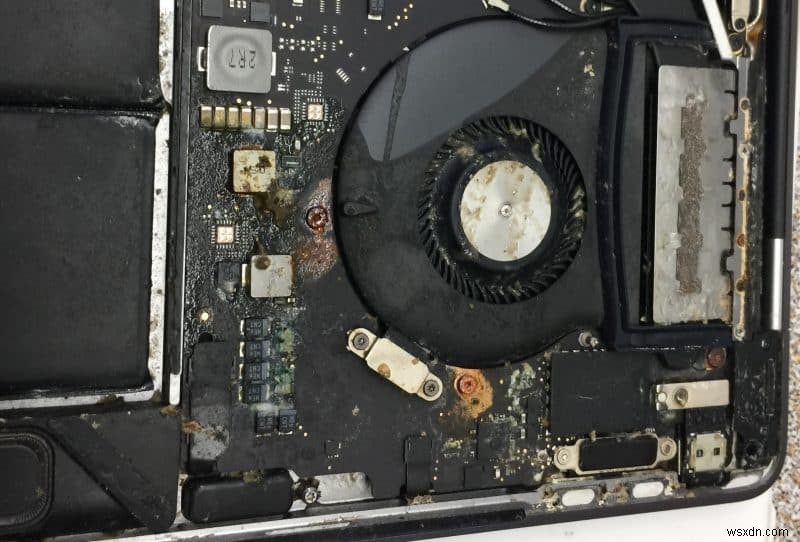

Kiểm tra MacBook Pro bị vô nước

Nguồn điện lõi CPU của bo mạch logic bị chập xuống đất. CPU đã bị chết do điện áp cao đặt trực tiếp vào nó. Đường ray điện lõi CPU và cổng xuồng cứu sinh đã bị đốt cháy. Màn hình và bàn phím cũng bị hư. Máy Mac này không thể sửa chữa được về mặt kinh tế. Nhiệm vụ của chúng ta là khôi phục tất cả dữ liệu từ chip SSD tích hợp của bảng logic đã chết này.

Có một cổng tên là xuồng cứu sinh trên bảng logic của mẫu thanh cảm ứng MacBook 2016-2017 này. Cổng được thiết kế để khôi phục dữ liệu từ bảng logic chết. Chúng tôi không phải sửa chữa toàn bộ bảng logic vì việc thay thế CPU bị hỏng là rất khó khăn và tốn kém. Thay vào đó chúng ta chỉ cần sửa lại phần mạch SSD của board logic. Khi mạch SSD và cổng xuồng cứu sinh hoạt động, chúng ta có thể kết nối công cụ khôi phục dữ liệu với bảng logic và lấy dữ liệu.

Bộ công cụ di chuyển dữ liệu của Apple

Dưới đây là sơ đồ điện tử (sơ đồ Apple 820-00281) của cổng xuồng cứu sinh trên thanh cảm ứng MacBook Pro A1707. Trong bảng logic Mac đang hoạt động, có một nắp che cổng xuồng cứu sinh. Vì vậy PCH (Trung tâm điều khiển nền tảng) ở phía bên trái có thể giao tiếp với các chip SSD ở phía bên phải thông qua cổng xuồng cứu sinh. Ở đây chúng tôi nhấn mạnh cách hoạt động của bộ công cụ di chuyển dữ liệu Apple (076-00236).

Chỉ cần mạch SSD của bảng logic chết không bị hỏng, chúng ta có thể tháo nắp cổng xuồng cứu sinh và lắp bộ công cụ di chuyển dữ liệu Apple vào cổng để lấy dữ liệu. Sau khi chúng tôi bật bộ công cụ và kết nối nó với máy Mac đang hoạt động (máy chúng tôi sử dụng để đọc dữ liệu từ máy Mac đã chết), bộ công cụ sẽ thực hiện các tác vụ sau bằng cách gửi các tín hiệu điều khiển và đường ray nguồn này đến MacBook đã chết. Sau đó, bộ công cụ cuối cùng sẽ kiểm soát các chip SSD NAND trên bảng logic bị lỗi và chúng ta có thể bắt đầu quá trình truyền dữ liệu.

1. Bộ công cụ di chuyển dữ liệu của Apple (076-00236) gửi tín hiệu điều khiển SSD_PWR_LB_EN và đường ray nguồn PP3V3_S5_POLARIS 3.3V để kích hoạt và cấp nguồn cho IC quản lý nguồn SSD (Polaris PMIC) u9300. Ngược lại, PMIC u9300 tạo ra 11 đường nguồn để cấp nguồn cho chip điều khiển SSD u8605 và 4 chip SSD NAND u9100, u9110, u9200, u9210. Các chip SSD NAND này chứa dữ liệu người dùng. Nhiệm vụ của chúng ta là lấy dữ liệu từ các chip NAND này.
2. Sau đó, bộ công cụ sẽ gửi SSD_RESET_LB_L để khởi tạo bộ điều khiển SSD u8605. Đổi lại, u8605 gửi SSD_CLKREQ_LB_L yêu cầu đồng hồ hệ thống.
3. Bộ này gửi xung nhịp 100 MHz PCIE_CLK100M_SSD_LB đến bộ điều khiển SSD và bốn chip SSD NAND theo yêu cầu.
4. Bộ này sử dụng một cặp bus PCI_E, PCIE_SSD_R2D_LB và PCIE_SSD_D2R_LB, để giao tiếp với bộ điều khiển SSD yêu cầu truyền dữ liệu từ chip SSD NAND.
5. Bộ công cụ đảm nhận tất cả các chức năng điều khiển và nguồn SSD được yêu cầu trước đây từ CPU/PCH. Nên không cần phải sửa CPU.

Sửa chữa bo mạch logic và khôi phục dữ liệu từ ổ SSD

1. Vì đầu nối cổng xuồng cứu sinh đã bị hỏng nên chúng ta cần tháo nó ra và thay thế bằng đầu nối phù hợp. Công việc này cần có kỹ năng hàn vi mô.
2. Sử dụng đồng hồ vạn năng để đo đường ray nguồn chính PP3V3_S5_POLARIS của u9300 và đảm bảo nó không bị chập xuống đất. Sự cố chập mạch trên con chip này sẽ làm hỏng bộ công cụ khôi phục dữ liệu của chúng tôi và cần phải điều tra và sửa chữa thêm về đường ray nguồn của mạch SSD. May mắn thay, tất cả các đường ray nguồn của mạch SSD đều hoạt động. Điều này giúp chúng tôi tiết kiệm rất nhiều thời gian. Thật không thể tin được là chúng tôi vẫn có thể kiếm được một công việc dễ dàng sau khi rất nhiều cửa hàng không sửa chữa được.
3. Làm sạch và đo ba cặp bus PCI_E để đảm bảo chúng hoạt động bình thường.
4. Kết nối bộ dụng cụ với cổng xuồng cứu sinh của bảng logic bị lỗi và cấp nguồn cho thiết bị.
5. Kết nối cáp USB-C từ bộ sản phẩm với máy Mac đang hoạt động, ổ SSD trên bảng logic bị lỗi hiển thị dưới dạng ổ đĩa ngoài trên màn hình.
6. Nhấp đúp vào biểu tượng ổ đĩa ngoài, nhập mật khẩu của người dùng. Ổ SSD trong bảng logic không hoạt động hiện có thể truy cập được như một ổ đĩa ngoài tiêu chuẩn.
7. Mở thư mục người dùng và chuyển tất cả dữ liệu vào ổ đĩa trong của MacBook. Chúng ta cần chuyển dữ liệu ra khỏi bảng logic chết càng sớm càng tốt. Đôi khi chỉ có một cơ hội rất nhỏ để lấy dữ liệu từ bảng logic không ổn định.
