Hướng dẫn toàn diện các điểm test điện áp DC trên Mainboard

Bởi Jestine Yong vào ngày 27 tháng 11, 2021

Nếu bạn sửa nhiều mainboard cùng model, có nhiều cách troubleshoot. Một cách là bật thiết bị và đo điện áp DC tại các điểm trên mainboard. Cần ghi lại điện áp như ảnh dưới:

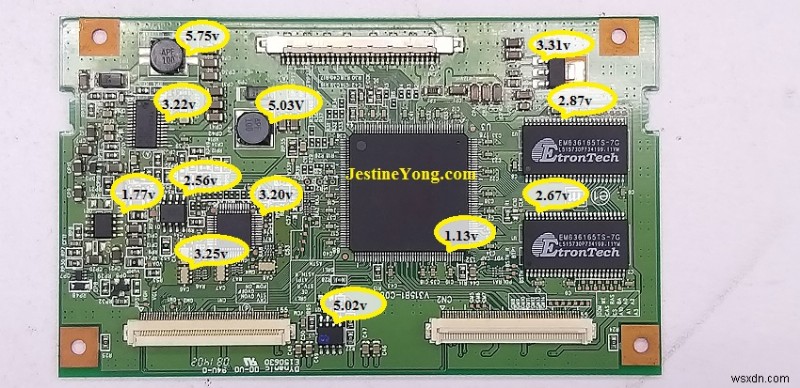

Ví dụ điển hình các điểm test điện áp DC được đánh dấu trên board T-con TV.

Ưu điểm

1. Khi đã có các điểm quan trọng của mainboard, bạn so sánh với board đang test. Nếu điểm nào khác giá trị đã ghi, bạn bắt đầu troubleshoot vùng đó thay vì toàn bộ mainboard - rất tốn thời gian.
2. Tiết kiệm rất nhiều thời gian troubleshoot vì biết đâu cần test và mong đợi điện áp bao nhiêu.
3. Bạn học được kỹ năng đánh dấu điện áp tại các điểm test và áp dụng cho các loại mainboard khác với tự tin hơn.

Nhược điểm

1. Nếu không làm việc cho công ty phân phối cùng thiết bị, việc ghi điện áp không đáng vì có hàng nghìn mainboard khác nhau, không thể ghi hết.
2. Tốn thời gian đo và ghi tất cả điện áp quan trọng.
3. Trong lúc đo ban đầu, nếu không cẩn thận có thể chập chui kim test vào chân cạnh của IC và linh kiện khác.
4. Cần thời gian hiểu chức năng mạch bạn đang đo vì không thể đặt kim test tùy ý. Tệ hơn, nếu công ty phân phối không có sơ đồ mạch cho thiết bị đó.
5. Một số mạch hỏng vẫn cho điện áp DC tốt tại một số điểm, do đó không thể định vị chính xác lỗi.

Kết luận - Nếu bạn am hiểu lý thuyết điện tử và có thời gian dư, bạn có thể đo lường vượt qua các điểm test DC. Nghĩa là ngoài điện áp DC, bạn có thể đo tần số, tín hiệu số, sóng hình v.v. Càng nhiều loại tín hiệu đo được tại nhiều điểm trên mainboard, càng nhanh định vị lỗi. Bạn cũng có thể dùng thiết bị test đặc biệt so sánh chữ ký giữa mainboard tốt và hỏng. Phương pháp điểm test yêu thích của bạn là gì? Hoặc bạn có phương pháp đặc biệt khác? Hãy bình luận bên dưới. Cảm ơn!

Bài viết này do Jestine Yong mang đến. Ông đến từ Kuala Lumpur, Malaysia và yêu thích sửa chữa điện tử, viết blog về thông tin sửa chữa. Ông là tác giả của cuốn Sửa chữa Điện tử Cơ bản và Ebook Sửa SMPS. Ông cũng là huấn luyện viên và dạy khóa sửa điện tử tại Trung tâm Đào tạo Điện tử Noahtech.
