Từ nhân viên kỹ thuật, tôi nhận được Bo mạch chủ máy tính để bàn vì vấn đề không hoạt động. (Như tôi đã nói trong bài viết trước về Sửa chữa bo mạch chủ, nếu bạn không quen với nguyên lý hoạt động của Bo mạch chủ, chỉ cần làm theo quy trình tìm lỗi, điều này rất hữu ích cho mọi sự cố khắc phục mạch điện). Khi kiểm tra trực quan thường xuyên, tôi thấy không có Vết cháy &Thiệt hại vật lý nào.
Như bạn có thể thấy bảng này trông sạch sẽ không có bụi trên đó. Nó cho thấy ai đó đã cố gắng đánh thức bảng. Vì vậy, trong quá trình thử nghiệm chung; Tôi đã kiểm tra điện áp chờ 5v trên dây màu tím. Nó hiển thị 5v nghĩa là Mạch dự phòng vẫn ổn, tôi đã cố khởi động bo mạch bằng cách rút ngắn POWER_SW trên Bo mạch chủ nhưng nó không kích hoạt.

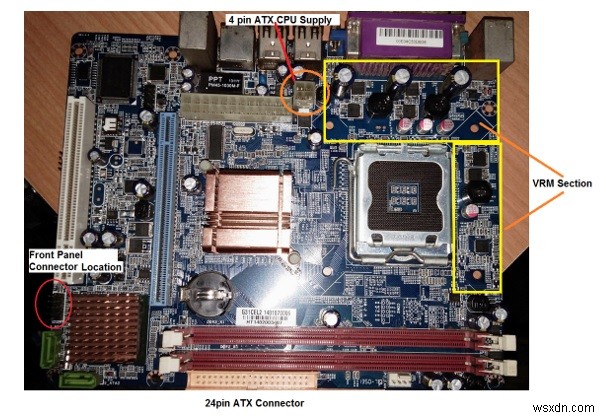

Bây giờ đã kiểm tra điện áp trên chân Power Switch, nó hiển thị 3,3v, có thể kích hoạt. Nhưng nó không thể kích hoạt trong trường hợp này. Bây giờ tôi nghi ngờ về Phần VRM nên đã tháo Cáp ATX 4pin khỏi bo mạch chủ và cố gắng kích hoạt; vẫn là vấn đề tương tự vì việc thiếu thời gian trong phần VRM cũng là nguyên nhân khiến Bo mạch chủ không hoạt động.

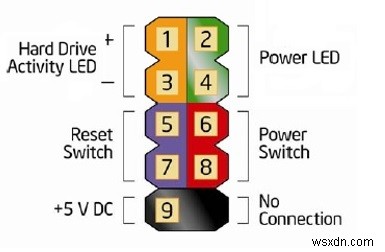

Chúng ta phải kiểm tra xem đầu nối ATX 24pin vẫn được kết nối trên Board; tháo đầu nối Nguồn CPU 4 Pin ATX 12 v khỏi ổ cắm và BẬT nguồn rồi thử kích hoạt công tắc. Đây là Sơ đồ kết nối đầu nối bảng mặt trước. Chúng tôi sử dụng để rút ngắn công tắc nguồn cho bộ kích hoạt.

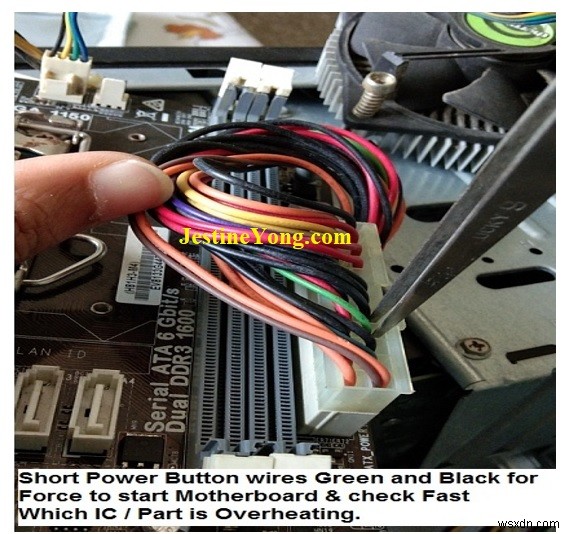

Nhưng tất cả các thủ tục trên đều không kích hoạt được. Bây giờ tôi phải khởi động bo mạch chủ này bằng cách bỏ qua quá trình kích hoạt để tìm ra một số thành phần quá nóng do chập điện. Đối với quá trình này trên Đầu nối ATX 24 chân, chúng ta phải tiếp tục rút ngắn chân dây Xanh lục và dây –ve Đen bằng nhíp.
Điều này sẽ khởi động bo mạch chủ đầy đủ. (Không nên dùng vì giải pháp lâu dài, giải pháp này sẽ làm cháy mạch nếu một số bộ phận nào đó bị chập mạch bên trong). Sau khi bo mạch chủ khởi động, hãy kiểm tra nhanh tất cả các bộ phận xem có bị quá nhiệt hay không bằng cách chạm vào. Nhưng trong trường hợp này tôi không thấy có hiện tượng quá nhiệt. Cũng đã kiểm tra tất cả các điện áp ở giai đoạn khôn ngoan, tất cả các điện áp đều ở mức bình thường. Vậy vấn đề nằm ở đâu?????
Bây giờ một lần nữa tôi lại tập trung vào Front panel Connector. Sau khi cấp nguồn cho bo mạch, tôi bắt đầu kiểm tra Điện áp trên tất cả các chân được tôn trọng như đối với điện áp +ve được kiểm tra bằng đèn LED nguồn với mặt đất được tôn trọng, tất cả đều Ok ngoại trừ chân kích hoạt.

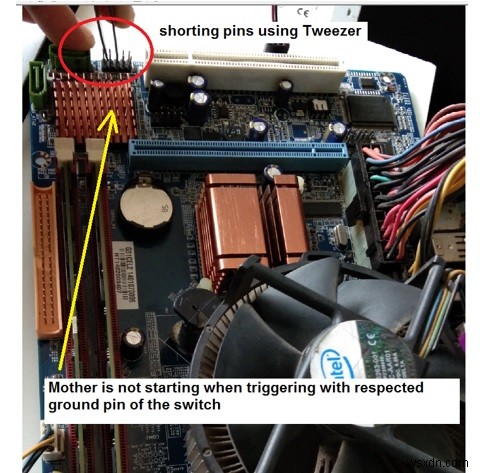

Chân kích hoạt Công tắc nguồn hiển thị 3,3v đối với khung nối Đất của các cổng đầu ra như VGA, Nối tiếp, Thân kim loại của đầu nối USB (Thông thường, chúng tôi lấy tham chiếu nối đất của khung này để kiểm tra điện áp hoặc gọi tắt là tìm nối đất từ các đầu nối cổng này). Nhưng nó không hiển thị Điện áp với Chân nối đất được tôn trọng (Một bên cạnh Chân + ve của POWER_SW). Đã kiểm tra tính liên tục của chân này với đầu nối đất, nó không hiển thị tính liên tục.
(Lưu ý:Công tắc kích hoạt nguồn này hoạt động theo Nguyên tắc logic cơ bản vì “nó không được kết nối trực tiếp với nguồn điện”, nó được kết nối với IC điều khiển để cảm nhận các lệnh ở tín hiệu Cao và Thấp. Khi chúng ta nhấn công tắc này 3,3v (Tín hiệu cao) Điện áp kích hoạt trở thành 0v (Tín hiệu thấp) vì IC điều khiển được thiết kế theo cách đó và khi nhận được tín hiệu Thấp, nó sẽ gửi lệnh đến nguồn điện thông qua PS_ON Dây màu xanh lá cây trên Đầu nối ATX để giải phóng phần điện áp còn lại đến bo mạch chủ. Chế độ làm việc này áp dụng cho tất cả nguồn điện nguồn cung cấp được thiết kế cho tính năng Chờ.)
Điều đó có nghĩa là có gì đó không ổn với chân cắm này xuống đất. Theo dõi xung quanh tất cả các chân nối đất cho thấy mặt đất thích hợp với các chân được tôn trọng.

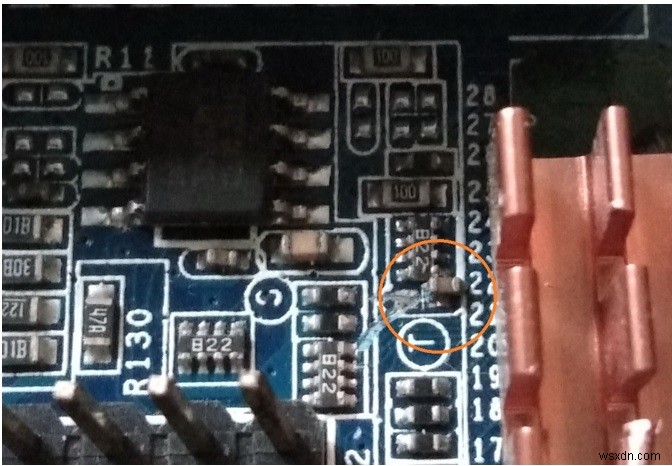

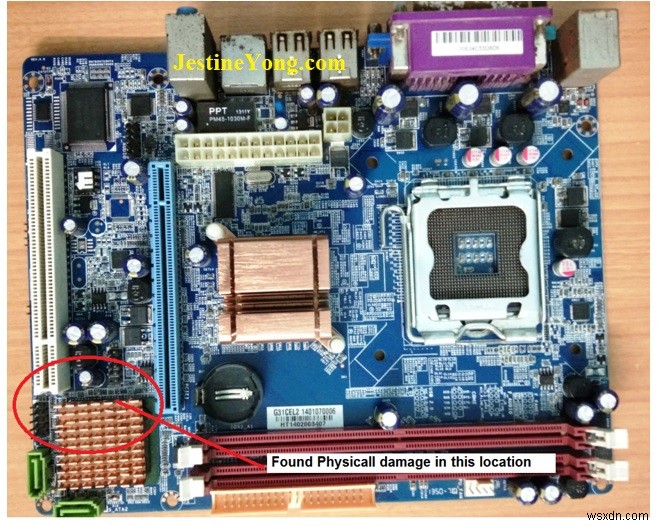

Trong loại PCB nhiều lớp này, bạn không thể theo dõi kết nối vì một số dấu vết đi qua bên dưới thành phần. Bây giờ tôi lấy kính lúp để tìm ra một số dấu vết hư hỏng………… (Không thể theo dõi vấn đề này nếu không có Kính lúp). Dưới kính lúp, tôi tìm thấy vết xước và làm trật tụ điện SMD khỏi vị trí của nó.
Nếu bạn không có Kính lúp, bạn không thể sửa chữa loại Bảng này.
Để truy tìm kỹ lưỡng và thực hiện một số công việc về loại lỗi này. Chúng ta phải có Kính hiển vi HD nhưng tiếc là tôi không có. Tôi đã cố gắng đặt lại tụ điện này bằng Trạm khí nóng vì đây là vị trí rất chật hẹp và không thể sử dụng mỏ hàn ở nơi này…..ngay khi tôi đối mặt với tay ga khí nóng về phía tụ điện này, tụ điện này đã bay ra ngoài do luồng không khí dội ngược lại từ Tản nhiệt của Chip IO gần đó được gọi là Cầu Nam.
(Chúng ta phải thực hiện công việc này bằng cách một tay cầm Kính lúp. Tay kia cầm nhíp để gắp tụ điện và cần thêm một tay nữa để nắm lấy Tay cầm trạm khí nóng).
Ha ha ha…………….Bối rối……….
Rất khó để tập luyện trong khu vực chật hẹp, nơi các bộ phận nhỏ rất gần nhau. Do đó không thể sửa chữa được những mạch điện cực nhỏ này.

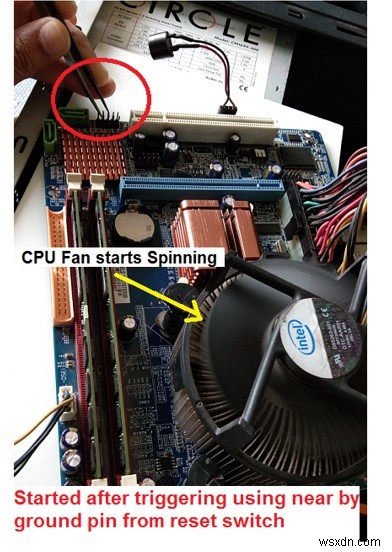

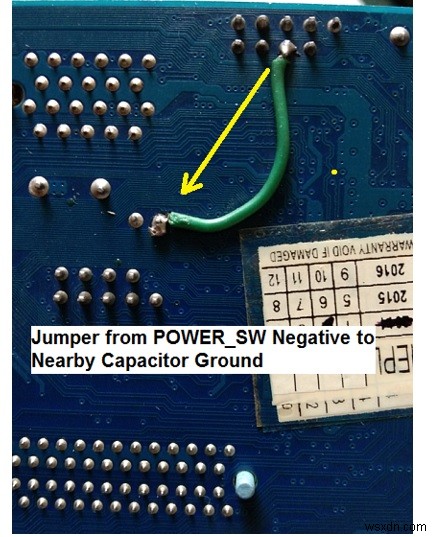

Bây giờ ……….Tôi đang ở một thế giới khác để tìm giải pháp………..đột nhiên tôi nảy ra một ý tưởng. Tôi vừa nhấc nhíp lên và kích hoạt công tắc bằng cách chạm vào chân nối đất gần đó của công tắc đặt lại. Bo mạch chủ được kích hoạt lần này và bắt đầu hoạt động. Vì vậy, tôi quyết định thực hiện một bước nhảy từ mặt đất POWER_SW tới một số mặt đất của tụ điện gần đó.
Bây giờ công việc cuối cùng đã được quyết định……
Bây giờ đã kiểm tra bo mạch chủ để hoạt động và nó hoạt động trơn tru mà không gặp bất kỳ vấn đề gì.
Bài viết này được chuẩn bị cho bạn bởi Yogesh Panchal, Kỹ sư phần cứng máy tính ở Mumbai Ấn Độ.
