Bởi Jestine Yong vào ngày 26 tháng 12 năm 2020
Khi nhận được cuộc gọi từ khách hàng, tôi đã truy cập trang web của anh ấy để khắc phục sự cố đã nêu ở trên.

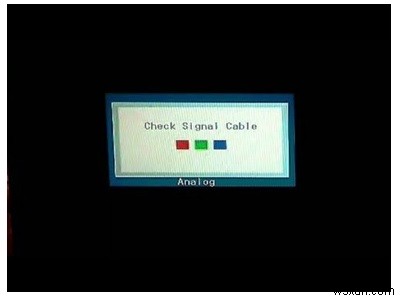

Tôi BẬT PC và màn hình. Tôi có thể nghe thấy một BÍP Khởi động và đèn LED (Chỉ báo Nguồn) màu xanh lá cây BẬT, Đèn LED màu đỏ (HDD) Nhấp nháy. Nhưng đèn nguồn màn hình đã BẬT màu xanh lam và ngay lập tức chuyển sang màu cam và xuất hiện lỗi trên màn hình “Kiểm tra cáp tín hiệu”.
Điều đó có nghĩa là Màn hình không nhận được tín hiệu từ CPU. Do bảng logic màn hình này đặt màn hình ở chế độ chờ.
Quá trình này xác nhận rằng Bộ xử lý vẫn ổn, có vấn đề với Cáp màn hình VGA hoặc Chính màn hình.
Chẩn đoán thêm Tôi giữ cáp màn hình để tháo ra và đột nhiên nhấn lại. Tôi nhận được hình ảnh màn hình máy tính để bàn trên màn hình. Tôi nghĩ đó chỉ là kết nối lỏng lẻo. khách hàng đã đặt màn hình lên bàn gấp nên khi đặt nó lại dưới hộp, tôi cầm CPU và trên màn hình điều khiển có hiện tượng giật nhỏ. Tôi nghĩ nó lại bị lỏng nên tôi vừa lắp lại cáp và màn hình chỉ xuất hiện rồi lại tắt.

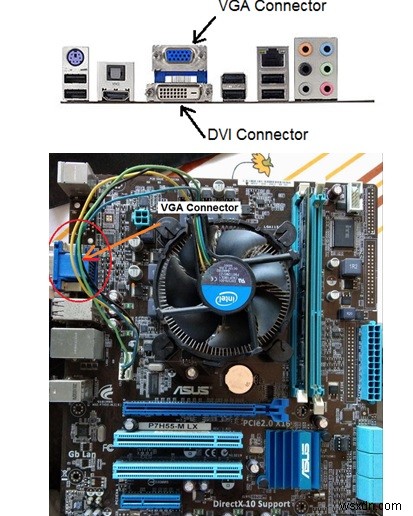

Lần này tôi giữ đầu nối với Cổng VGA bo mạch chủ trong PC và chỉ cắm cáp nhưng không ảnh hưởng gì đến màn hình, điều đó có nghĩa là cáp có vẻ ổn, không bị đứt hoặc hư cáp. Bây giờ tôi thực hiện rất ít chuyển động bằng cách giữ đầu nối cáp và vấn đề vẫn lặp lại khi chuyển động trên cổng VGA của bo mạch chủ.

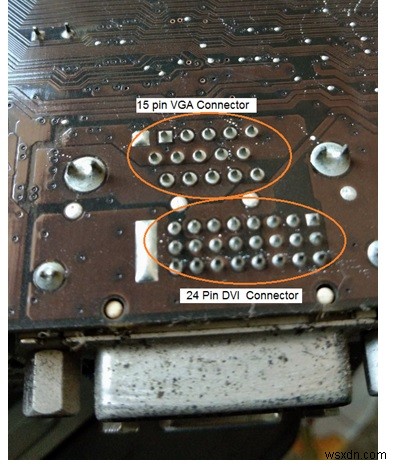

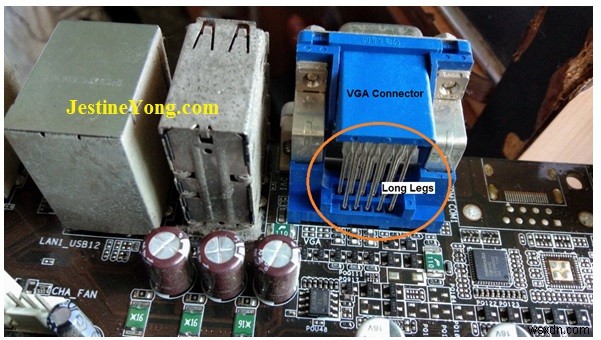

Bây giờ tôi đã tắt máy tính. Kiểm tra kỹ hơn tôi thấy cổng VGA chạy đi chạy lại trong khi nhấn, điều đó có nghĩa là có vấn đề ở Bo mạch chủ. Để kiểm tra thêm, tôi đã tháo bo mạch chủ ra khỏi Vỏ PC và kiểm tra Đầu nối VGA của bo mạch chủ, có vẻ ổn, không tìm thấy hư hỏng vật lý nào. Bây giờ kiểm tra từ phía hàn không có dấu hiệu hàn khô. Nhấn lại vào đầu nối, nó vẫn chuyển động có thể là do nó có Chân dài và mang lại cảm giác giống như lò xo.
Nhưng tôi chắc chắn rằng màn hình sẽ xuất hiện sau khi chuyển động của đầu nối này. Theo kinh nghiệm trước đây của tôi về loại bảng này, tôi kết luận rằng có chất hàn khô ở đâu đó xung quanh đầu nối này. Điều này bạn không thể tìm ra ngay cả dưới kính hiển vi. vì loại Bo mạch chủ này được sản xuất trên PCB nhiều lớp nên từ mặt trên và mặt dưới sẽ không hiển thị bất kỳ dấu hiệu nào của mối hàn khô nhưng có thể có mối hàn khô giữa mối nối hai lớp.

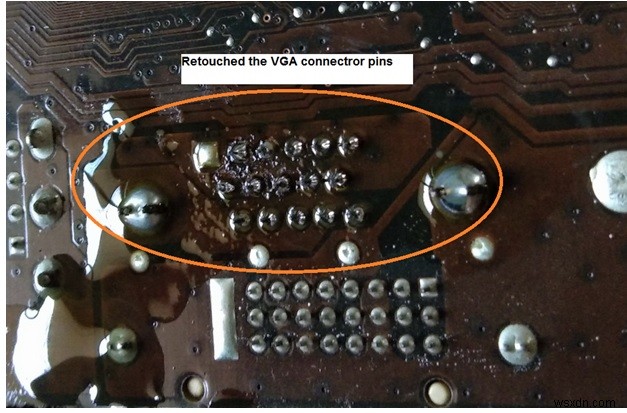

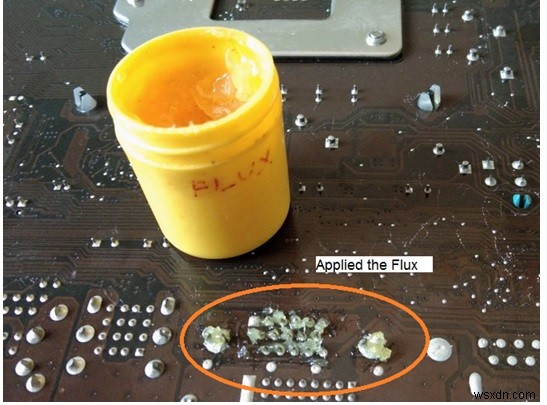

Trước khi chỉnh sửa các mối hàn áp dụng thông lượng. Bởi vì quá nhiệt trên bo mạch có thể làm hỏng các vết mỏng trên PCB dưới đầu nối.
Sau khi vệ sinh bằng IPA, tôi đã lắp ráp lại PC để kiểm tra và lần này tôi đã nhấn công tắc nguồn và màn hình theo dõi hiển thị quá trình khởi động. Bây giờ tất cả quá trình kiểm tra trước đó tôi đã lặp lại để xác nhận bằng cách lắc cáp và đầu nối VGA nhưng lần này không mất tín hiệu.
Như tôi đã đề cập ở trên, khách hàng có bàn gấp họ di chuyển màn hình hàng ngày từ hộp bên này sang bàn bên ngoài và có thể đầu nối bị hỏng do cáp bị lực kéo và đầu nối của bo mạch chủ bị hỏng.
Bài viết này được chuẩn bị cho bạn bởi Yogesh Panchal, Kỹ sư phần cứng máy tính ở Mumbai Ấn Độ.
