Nhận máy sửa với triệu chứng: bật nguồn -> quạt CPU quay, LED nguồn sáng bình thường nhưng không có dấu hiệu boot nào, không beep POST, không hiển thị.
Các bộ phận nghi ngờ:
1) Mainboard
2) RAM
3) CPU
4) BIOS

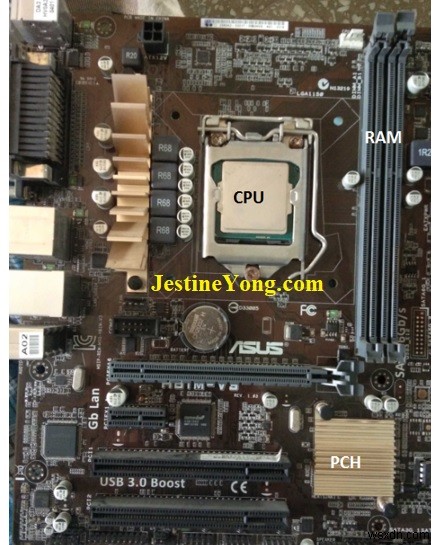

Lưu ý: Trước khi troubleshoot, ngắt ổ cứng trước cho an toàn. Vì trong quá trình troubleshoot phải bật/tắt máy thường xuyên có thể gây hỏng HDD. Bây giờ kiểm tra mainboard xem có hư hỏng vật lý không.

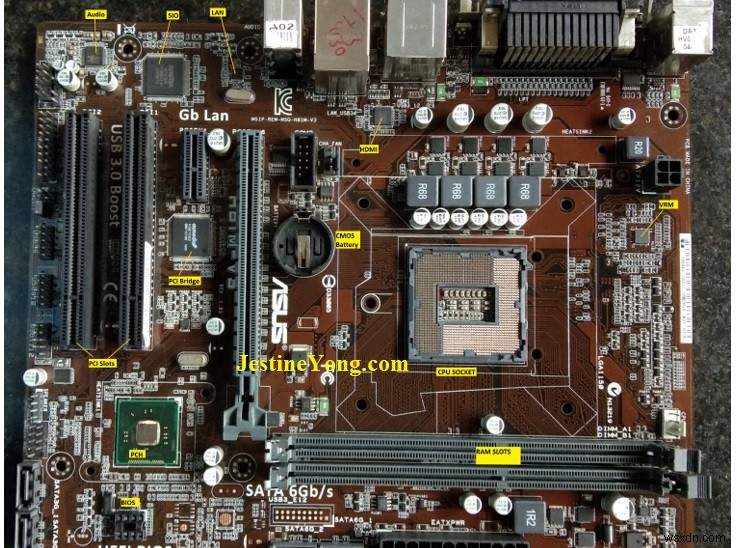

Tháo pin CMOS, CPU, chip BIOS và tất cả cáp, làm sạch mainboard bằng IPA và quan sát trực quan, mọi thứ có vẻ ổn.

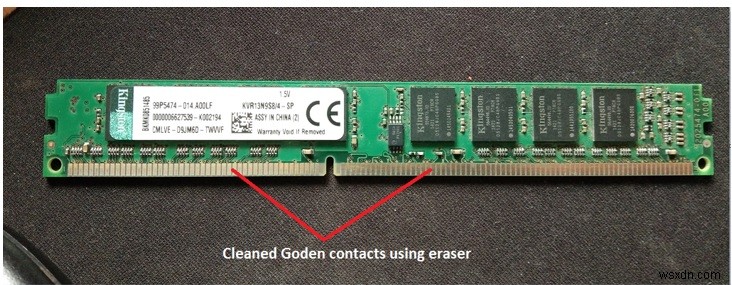

Tháo RAM, làm sạch chân vàng bằng cục tẩy, cắm lại và bật máy nhưng không kết quả.
Thường RAM hỏng sẽ báo 3 beep, nhưng nhiều lần RAM hỏng không báo beep nào.
Kiểm tra điện áp trên cổng ATX SMPS: 3.3V, 5V, 12V đều đạt chuẩn, đây là 3 điện áp chính cần cho mainboard hoạt động.
Kiểm tra khu vực VRM cho CPU: V-core 1.2V OK, VTT 1.09V OK, tất cả điện áp đều ổn.
Kiểm tra CPU có nóng không: tháo quạt CPU, chạm ngón tay vào CPU -> CPU LẠNH, không nóng nghĩa là CPU không hoạt động. Nếu có CPU dự phòng cùng generation sẽ nhanh hơn, nhưng tôi không có. Mainboard chỉ hỗ trợ đến gen 4, tôi chỉ có CPU gen 5.
Định mượn CPU gen 4 của đồng nghiệp nhưng rủi ro: nếu mạch CPU trên mainboard bị chập, có thể làm hỏng CPU mượn. Để máy một bên và sửa việc khác... sau 2-3 ngày cập nhật với khách hàng, anh ấy đồng ý mua CPU cũ nếu tìm được, nhưng tôi giải thích rủi ro. Anh ấy giữ lại và nói sẽ nhờ bạn bè tìm CPU.

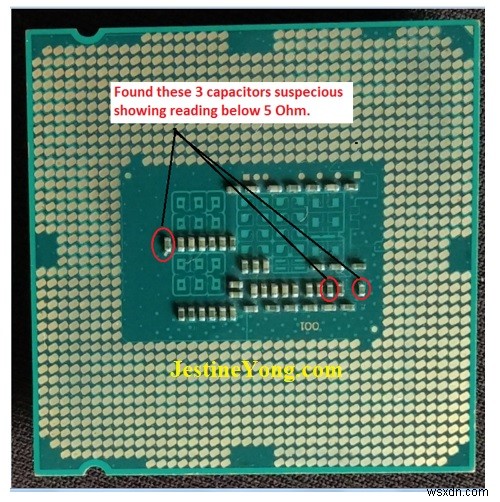

Chiều hôm đó tôi lấy CPU ra và thử kiểm tra. Dùng multimeter đo các tụ điện song song dưới CPU. Đo một tụ thấy 2.6 Ohm -> giống chập. Đo vài tụ khác ngẫu nhiên: 90 Ohm v.v. Tháo các tụ đo dưới 5 Ohm.

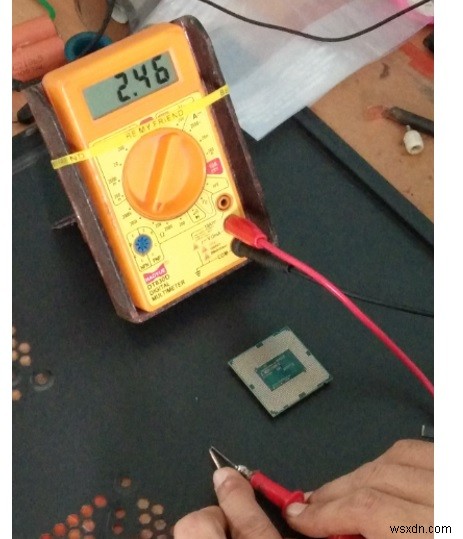

Tụ tháo ra đo ngoài mạch cho 2.46Ω -> tụ chập.

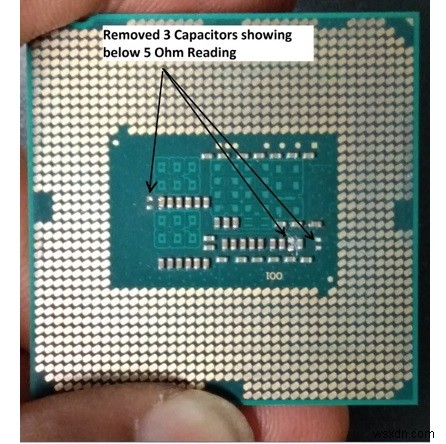

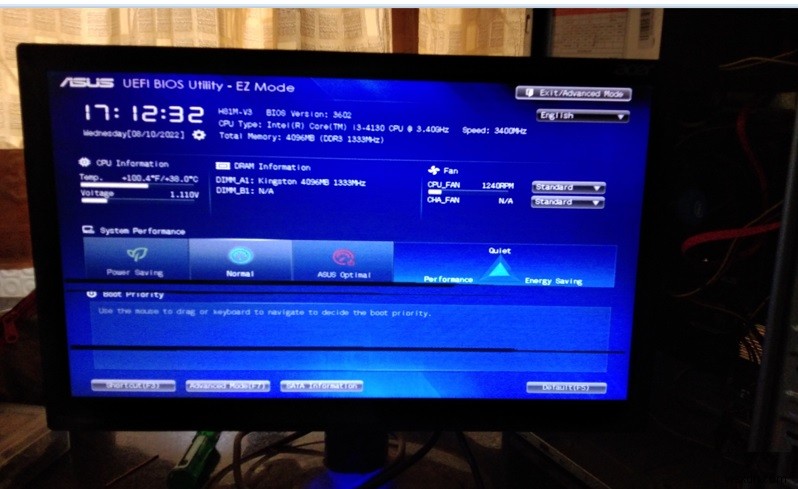

Sau khi tháo các tụ nghi ngờ, gắn CPU lên board và bật máy. Chạm vào CPU thấy nóng và nghe 1 beep đơn -> board hoạt động. Cắm màn hình vào BIOS setup -> năng lượng hồi sinh.
Bật/tắt ngẫu nhiên để xác nhận hoạt động ổn định. Ngày mai cắm ổ cứng và burn-in test cả ngày không vấn đề. Cập nhật cho khách, anh ấy vui vẻ trả thêm tiền cho "mẹo" này vì tôi cứu được máy khỏi vứt.
Bài viết này do Yogesh Panchal, Kỹ sư phần cứng máy tính tại Mumbai, Ấn Độ chuẩn bị.
