Bởi Jestine Yong vào ngày 17 tháng 5 năm 2025
Chiếc PC này được mang đến Workshop vì không bật nguồn được. Trước hết, Bộ nguồn đã được kiểm tra và nó không hoạt động.
Nguồn điện đã được rút ra khỏi tủ.

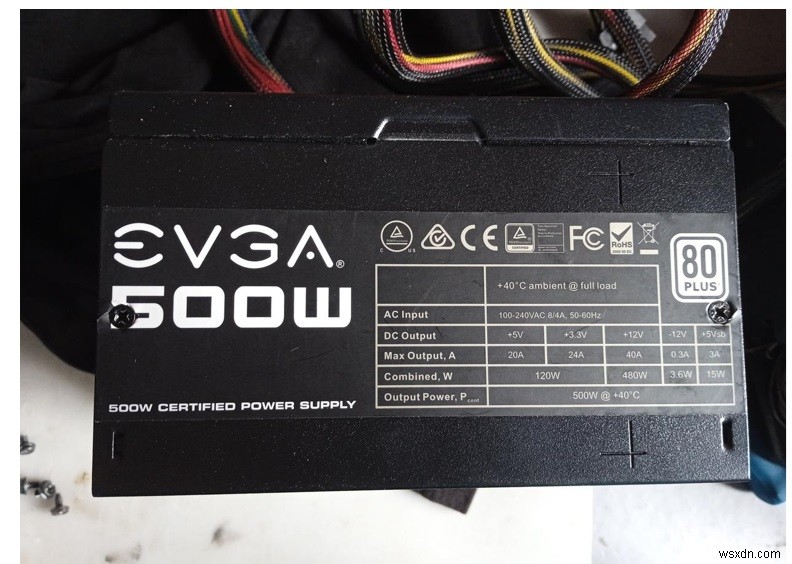

Đó là một SMPS đắt tiền, Bộ nguồn 80 Plus được chứng nhận EVGA 500w (màu trắng). Khi đó cần phải xem xét và làm những điều không thể để tiến hành việc sửa chữa. Dù sao thì nỗ lực cũng sẽ có giá trị.

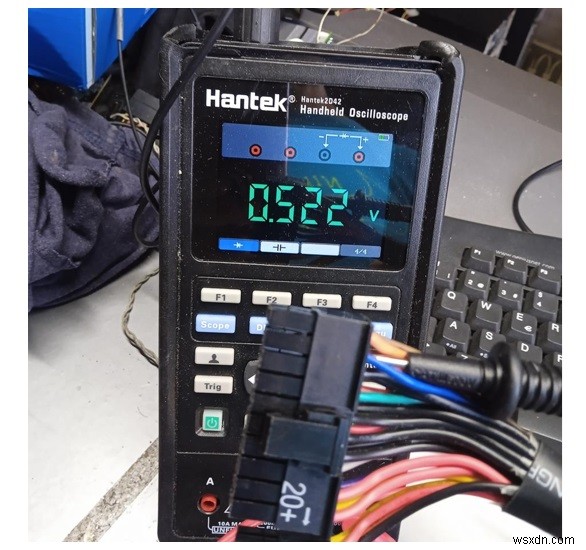

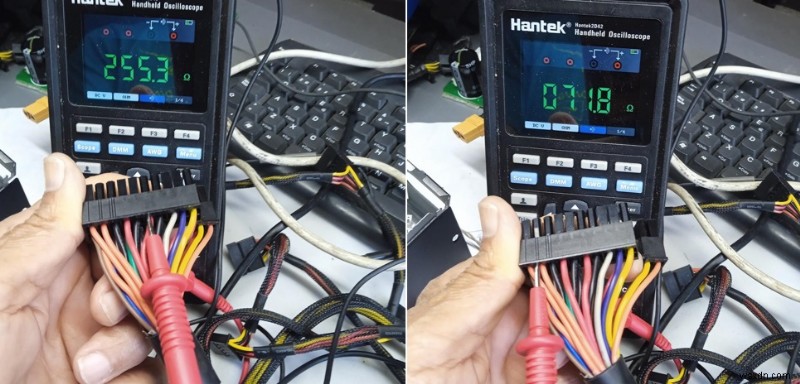

Theo quan điểm riêng của tôi, tôi đã quyết định áp dụng một phương pháp rất thuận tiện khi sửa chữa SMPS trên PC, và sau đó việc sửa chữa trở nên dễ dàng hơn như tôi nghĩ. Đồng hồ vạn năng kỹ thuật số đã được chọn trong thang đo Thông suốt để kiểm tra tất cả các đầu ra. Một số hình ảnh được hiển thị ở đây.

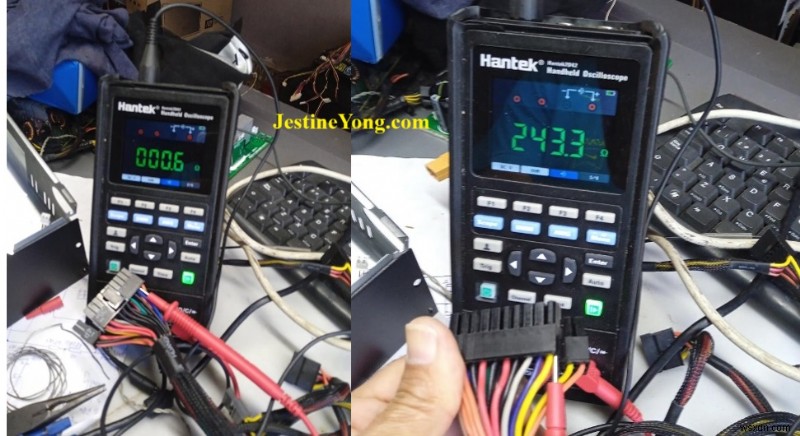

Như có thể thấy, có một đoạn ngắn ở cáp màu xanh lam (-12v). Đã đến lúc vô hiệu hóa SMPS và thực hiện kỹ thuật đảo ngược đối với sợi cáp màu xanh này.

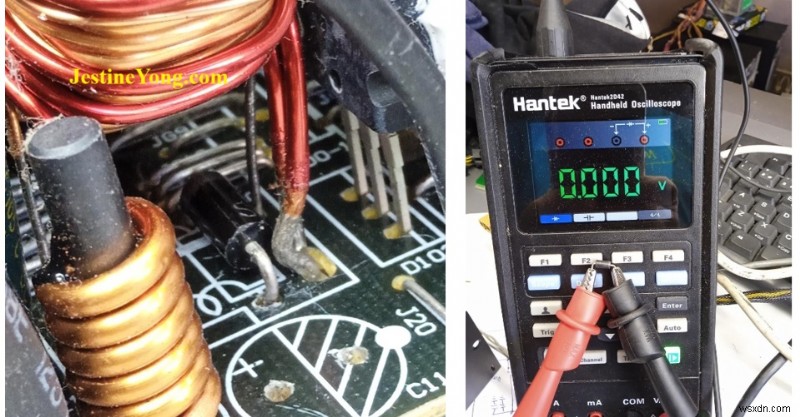

Khi nó đã được thực hiện, biết những gì? Có một Điốt Schottky bị chập mạch, như bạn có thể thấy trong hình ảnh tiếp theo.
Đó là SR 2100:PHẠM VI ĐIỆN ÁP SCHOTTKY BARRIER RECTIFIER – 20 đến 200 V CURRENT – 2 A. Bạn có thể tìm thấy Bảng dữ liệu bằng cách lướt web. Nó được thay thế bằng loại SB2100:2.0A SCHOTTKY BARRIER DIODE tương tự.
Sau khi được kết nối vào PCB, tình trạng chập điện sẽ biến mất, như trong ảnh tiếp theo.

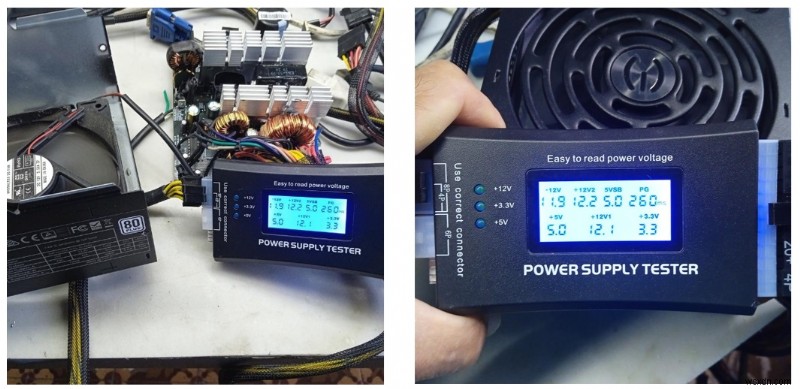

Sau đó, SMPS đã được kiểm tra bằng Bộ kiểm tra nguồn điện và hãy xem kết quả cuối cùng.

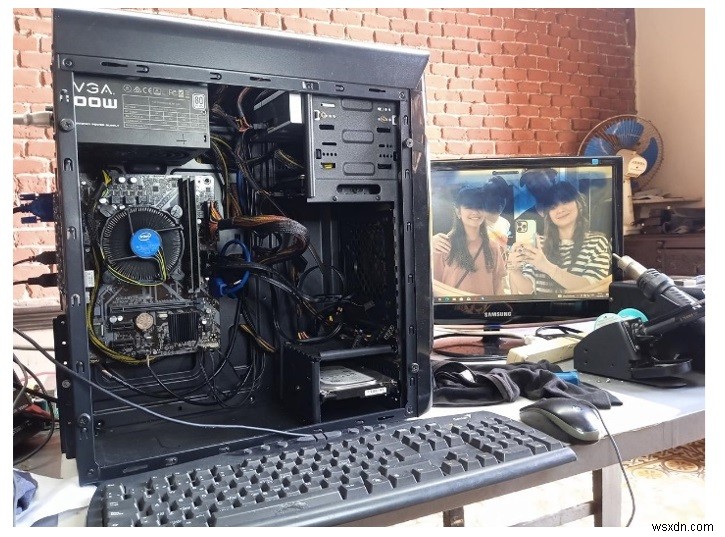

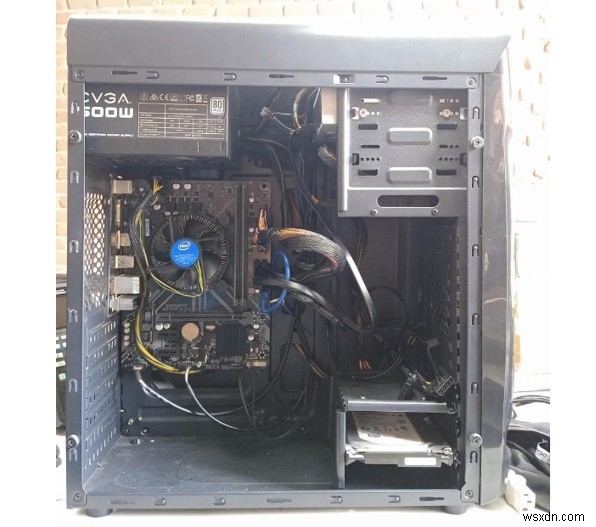

SMPS đã được lắp vào vị trí của nó và PC bắt đầu hoạt động tốt như mong đợi.
Việc sửa chữa đơn giản nhưng có giá trị này khiến tôi hài lòng vì đã cứu được một thiết bị đắt tiền khác.
Tính đến thời điểm hiện tại, PC vẫn hoạt động tốt được vài tháng.
Bài viết này được chuẩn bị cho bạn bởi Humberto Rodriguez, một trong những ‘Tác giả bậc thầy’ của chúng tôi đến từ Cuba.
