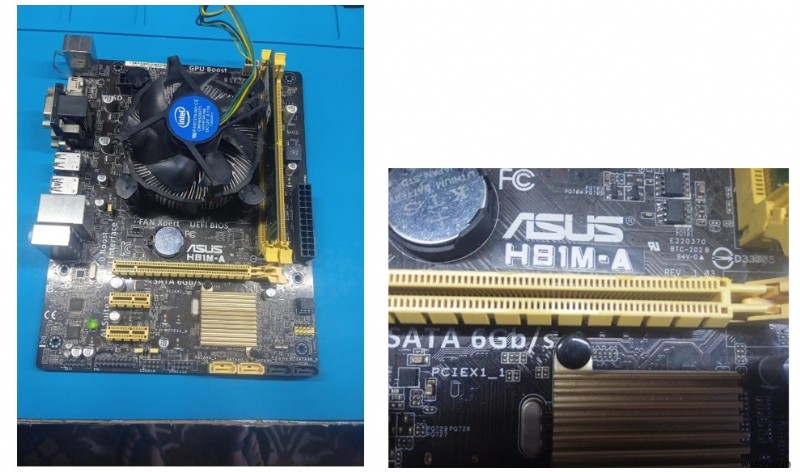

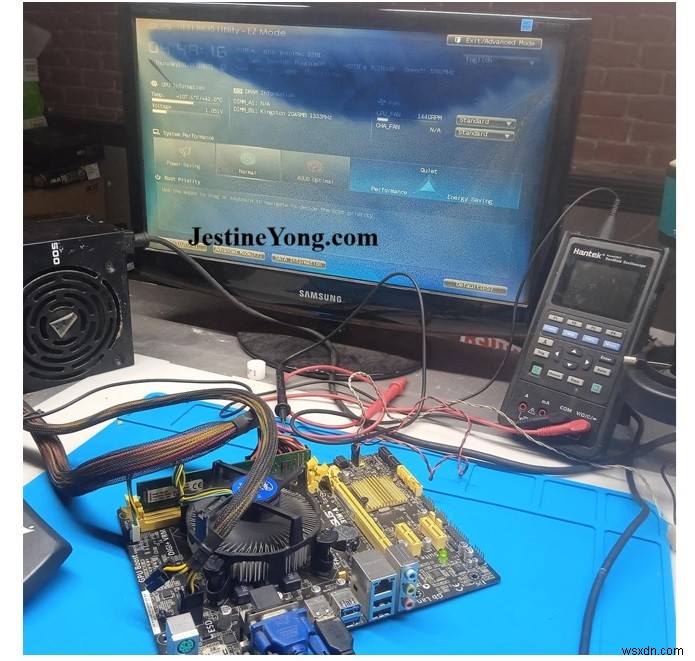

Bo mạch chủ ASUS H81M-A Rev.:1.03, thế hệ thứ 4 này được đưa vào Workshop vì đã chết hoàn toàn.
Trước hết, phần xem bo mạch của chiếc Mobo này đã mở và quá trình sửa chữa bắt đầu. Một SMPS có điện đã được kết nối và +5VSB (Chế độ chờ) đã có mặt. Trong sơ đồ này, +5VSB này được cung cấp cho SMPS.

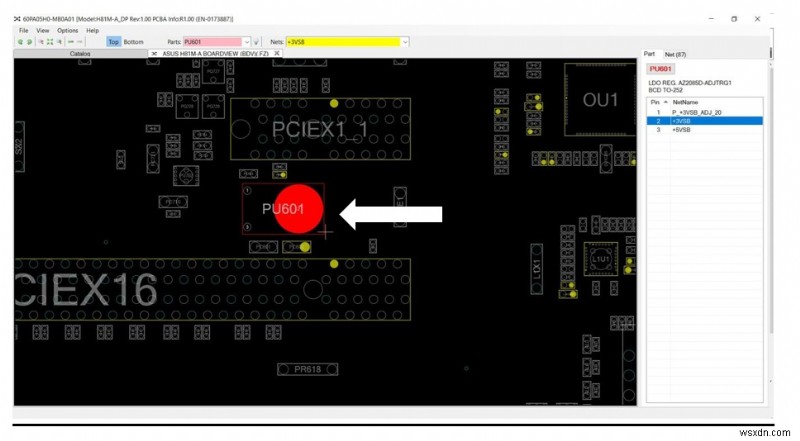

Bước tiếp theo là kiểm tra +3VSB do LDO REG tạo ra. AZ2085D, PU601 trong sơ đồ.

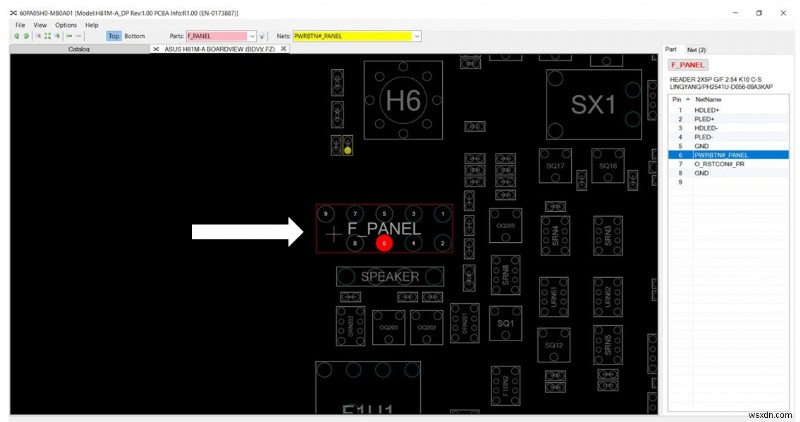

Điện áp này đã tồn tại, cho đến nay vẫn rất tốt, nhưng khi Mobo được bật bằng cách nhảy các chân 6 và 8 của F_Panel thì nó khởi động theo kiểu bucle, tất nhiên đó là một dấu hiệu xấu.
Đầu ra của các bộ nguồn khác nhau phải được kiểm tra theo yêu cầu. Đầu tiên là RAM, 1,5v đã có mặt. Nguồn điện tiếp theo cần được xem xét là N-MOSFET PH7730DL (P701) và một hiện tượng lạ đã xảy ra ngay tại đây. Hãy phân tích bức ảnh tiếp theo.

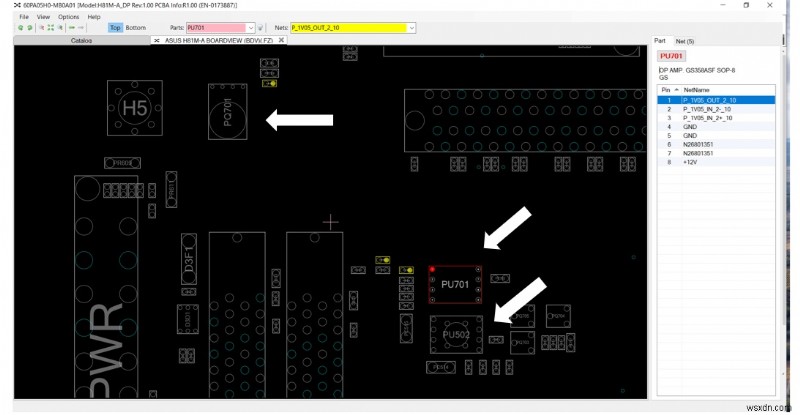

Trong Drain của PQ701, +1,5VDUAL được cung cấp bởi PU502 LIN REG. RT9045GSP đã có mặt, cho đến nay mọi thứ đều ổn. Nhưng MOSFET này không có v-out trong các chân nguồn (chân 1; 2 và 3). Qua phân tích mạch đã xảy ra lỗi nghiêm trọng, cổng không có phân cực.

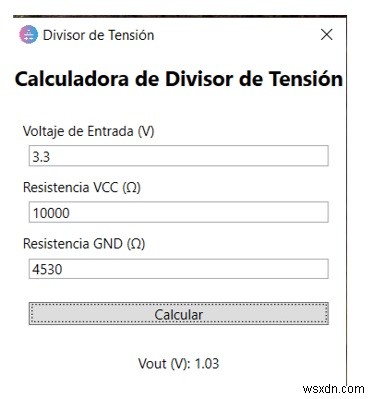

Điện áp này phải được cung cấp bởi PU701, OP AMP. GS358ASF, ở chân 3 của IC này có 1.04v (như hình bên), nhưng không có điện áp ở chân 2
IC này hoạt động như một bộ so sánh, nhưng nó không hoạt động như thế này nên đã được thay thế bằng một IC mới. Bây giờ mobo đã khởi động và PCH được cung cấp 1,05v, nhưng hệ thống đã tắt và không có bucle. Một hành vi mới đã xuất hiện vào thời điểm này nên đã đến lúc kiểm tra BỘ ĐIỀU KHIỂN xung quanh ASP1258QGJ-A (PU101)

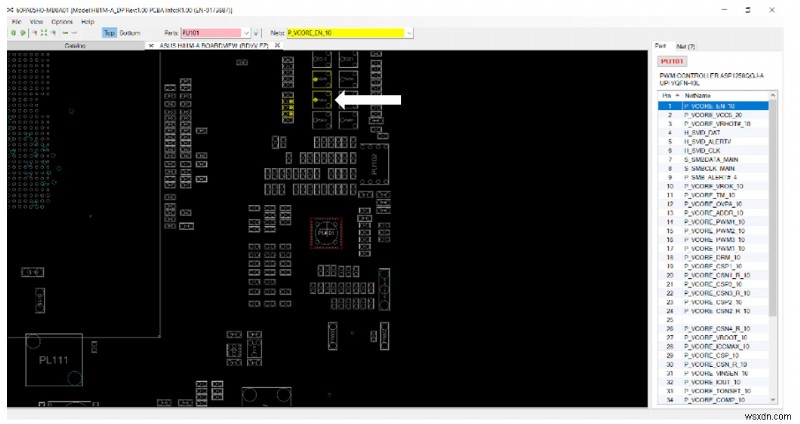

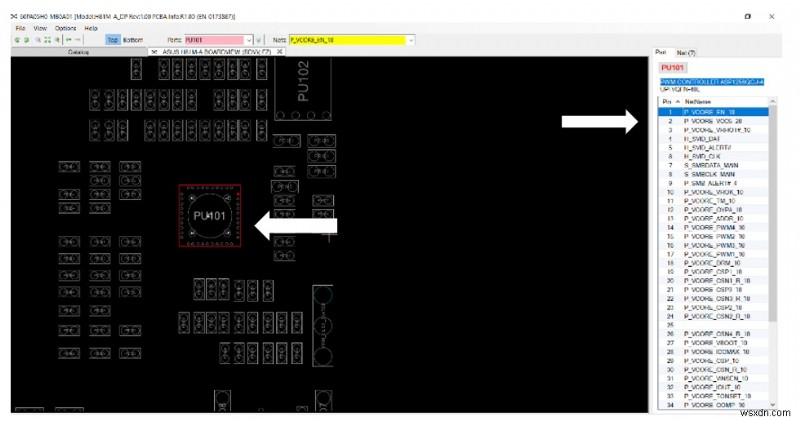

Ở chân 2 (P_VCORE_VCC5_20) của IC này có +5v, nhưng ở chân 1 (P_VCORE_EN_10) không có điện áp. Bằng cách phân tích mạch điện, có một bóng bán dẫn trong điều kiện không tốt, bật không đúng lúc và dẫn điện +3,3v kích hoạt tới GND.
Transistor này là PQ802 trong sơ đồ:NPN METR3904-G. Nó đã được thay đổi và mọi thứ trở lại bình thường như thường lệ.
Hợp chất tản nhiệt cho UP, bảo trì phòng ngừa cho mobo và nó đã được thử nghiệm trong 3 ngày liên tiếp mà không gặp trục trặc nào.
Sự hài lòng nhân đôi:cho chủ và cho tôi. Nhiệm vụ đã hoàn thành.
