Bo mạch chủ máy tính còn gọi là mạch in (printed circuit board) là nền tảng của một máy tính, phân phối nguồn điện và cho phép giao tiếp đến và giữa CPU, RAM, và tất cả các thành phần phần cứng máy tính khác. Có nhiều loại bo mạch chủ, được thiết kế để hoạt động với các loại bộ xử lý và bộ nhớ cụ thể. Gần như mọi thành phần chính (như CPU, Bộ nhớ, khe mở rộng, v.v.) quan trọng cho hoạt động của máy tính đều được gắn vào bo mạch chủ. Trong bài viết này, bạn sẽ học các bộ phận của bo mạch chủ máy tính và chức năng của chúng được giải thích một cách chi tiết.
Các bộ phận của bo mạch chủ máy tính (giải thích)

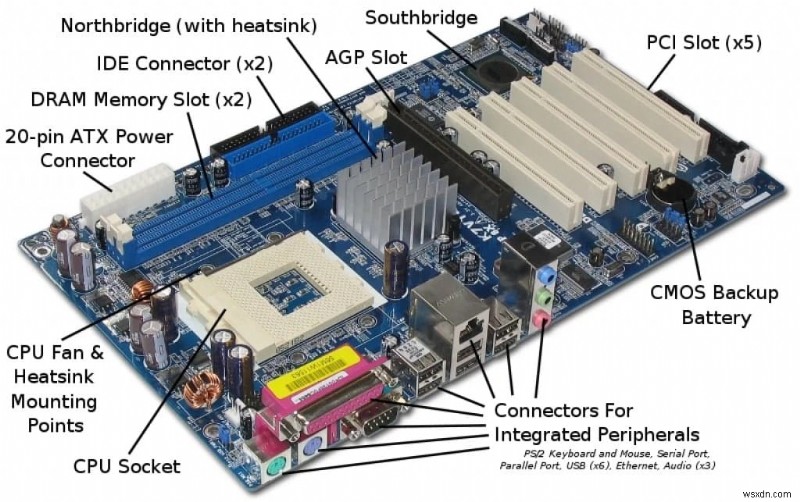

Khi bạn mở máy tính để bàn và tháo bo mạch chủ ra, bạn có thể sẽ bối rối trước tất cả các bộ phận khác nhau. Tùy vào hãng và mẫu máy tính, nó có thể trông giống như sau.

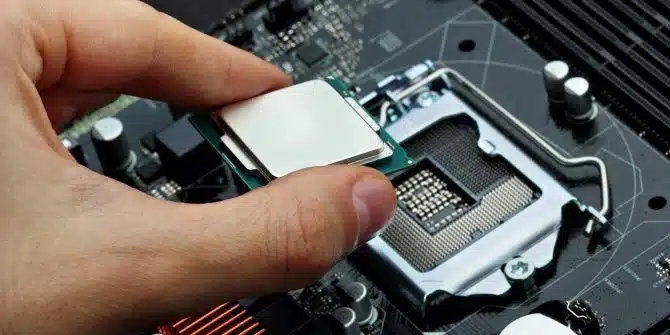

Khe CPU trên bo mạch chủ
CPU (Central Processing Unit - Bộ xử lý trung tâm) là bộ quan trọng nhất của máy tính. Nó còn gọi là bộ não của máy tính, chịu trách nhiệm nạp, giải mã, và thực thi chỉ thị chương trình cũng như thực hiện các phép tính toán học và logic. Và khe CPU là nơi CPU (bộ xử lý) được lắp đặt.
Khe bộ nhớ (Memory Slot) trên bo mạch chủ
RAM (Random Access Memory - Bộ nhớ truy cập ngẫu nhiên) còn gọi là bộ nhớ máy tính là một bộ phận quan trọng khác của máy tính. Nó là易失性 (volatile) tạm thời lưu trữ dữ liệu động để tăng hiệu suất máy tính trong khi bạn làm việc và mất nội dung khi tắt nguồn. Vâng, các khe bộ nhớ là nơi chúng ta gắn RAM. Hầu hết bo mạch chủ máy tính có hai đến bốn khe bộ nhớ, quyết định loại RAM dùng với máy tính. Và các loại RAM phổ biến nhất là SDRAM và DDR cho máy tính để bàn và SODIMM cho laptop, mỗi loại có nhiều loại và tốc độ khác nhau.
Hệ thống Nhập/Xuất Cơ bản (BIOS)
BIOS là viết tắt của Basic Input/Output System là nơi lưu trữ tất cả thông tin và cài đặt cho bo mạch chủ. Và nó có thể được truy cập, cập nhật, và sửa đổi qua chế độ BIOS. BIOS về cơ bản là cầu nối giữa phần cứng và phần mềm máy tính trong một hệ thống. BIOS được lưu trữ trên chip ROM vì ROM giữ thông tin ngay cả khi không có nguồn cấp điện cho máy tính và được sử dụng trong trình tự khởi động (boot process) để kiểm tra hệ thống và chuẩn bị chạy phần cứng.

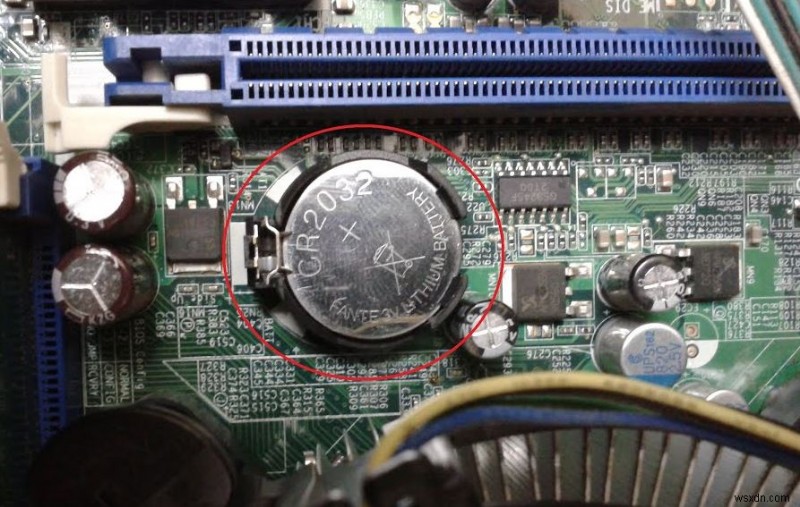

Pin CMOS
Complementary Metal Oxide Semiconductor (CMOS) còn gọi là pin CMOS là thứ chịu trách nhiệm giữ tất cả thông tin nguyên vẹn khi toàn bộ hệ thống tắt nguồn. Và tất cả bo mạch chủ đều bao gồm một khối nhỏ riêng biệt cho CMOS được giữ sống bằng một pin (pin CMOS) ngay cả khi nguồn máy tính tắt. Điều này ngăn việc cấu hình lại khi máy tính bật nguồn. Lại nữa, pin CMOS có thể tháo rời để reset BIOS sau cập nhật thất bại hoặc nếu bạn ép xung RAM vượt quá khả năng của nó.
Bộ nhớ đệm máy tính (Cache Memory)
Bộ nhớ đệm là một khối nhỏ bộ nhớ tốc độ cao (RAM) đóng vai trò bộ đệm giữa RAM và CPU. Nó giữ dữ liệu và chỉ thị được yêu cầu thường xuyên để chúng sẵn sàng cho bộ xử lý theo yêu cầu.
Vâng, hầu hết CPU có bộ nhớ đệm nội bộ được tích hợp vào bộ xử lý được gọi là Level 1 hoặc bộ nhớ đệm chính. Và điều này có thể được bổ sung bởi bộ nhớ đệm ngoài gắn trên bo mạch chủ là Level 2 hoặc bộ nhớ đệm thứ cấp.

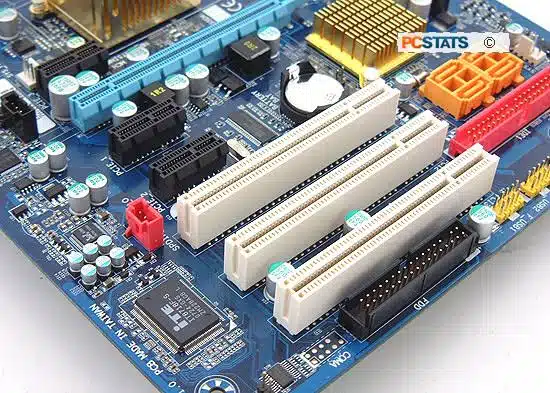

Khe PCI – Các Bus mở rộng
PCI là viết tắt của Peripheral Component Interconnect và bus mở rộng là đường dẫn input/output từ CPU đến thiết bị ngoại vi. Đây là các khe cho phép gắn các thẻ mở rộng như card đồ họa, card âm thanh, card LAN hoặc một số bộ phận máy tính chức năng khác. PCI là bus mở rộng phổ biến nhất trong PC và các nền tảng phần cứng khác. Các bus truyền tải tín hiệu như dữ liệu, địa chỉ bộ nhớ, điện năng, và tín hiệu điều khiển từ thành phần này sang thành phần khác. Các loại bus khác bao gồm ISA và EISA.

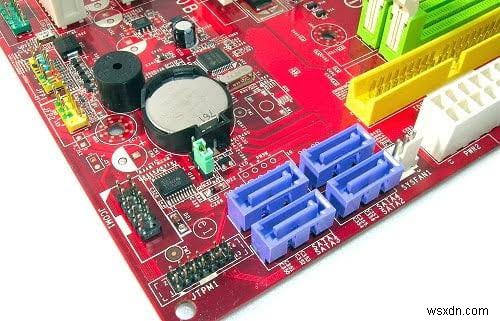

IDE hoặc SATA
Trên bo mạch chủ máy tính cũ, bạn tìm thấy các khe Integrated Drive Electronics (IDE). Đây là giao diện chuẩn để kết nối bo mạch chủ với thiết bị lưu trữ như ổ cứng và ổ CD-ROM/DVD. Nhưng bây giờ bo mạch chủ mới nhất sử dụng công nghệ SATA. Một serial advanced technology attachment (serial ATA, SATA hoặc S-ATA) là một giao diện bus máy tính dùng để kết nối host bus adapters (bộ điều khiển ổ đĩa) với thiết bị lưu trữ khối lượng lớn như ổ quang và ổ cứng.

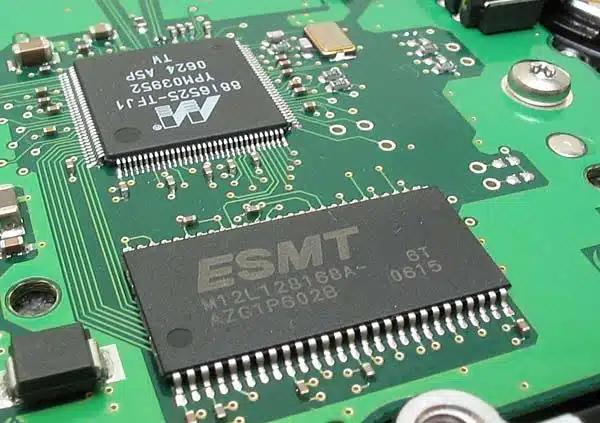

Chip-set máy tính
Một chipset là một nhóm các mạch nhỏ điều phối luồng dữ liệu đến và từ các thành phần chính của PC. Các thành phần chính này bao gồm chính CPU, bộ nhớ chính, bộ nhớ đệm thứ cấp, và bất kỳ thiết bị nào nằm trên các bus. Một chipset cũng kiểm soát luồng dữ liệu đến và từ ổ cứng và các thiết bị khác kết nối với kênh IDE.
Một máy tính có hai chipset chính:
- NorthBridge (còn gọi là bộ điều khiển bộ nhớ) chịu trách nhiệm kiểm soát truyền tải giữa bộ xử lý và RAM, đó là lý do nó nằm vật lý gần bộ xử lý. Nó đôi khi được gọi là GMCH, cho Graphic and Memory Controller Hub.
- SouthBridge (còn gọi là bộ điều khiển input/output hoặc bộ điều khiển mở rộng) xử lý giao tiếp giữa các thiết bị ngoại vi chậm hơn như USB, âm thanh, serial, system BIOS, bus ISA, bộ điều khiển ngắt và các kênh IDE. Nó cũng được gọi là ICH (I/O Controller Hub). Thuật ngữ "bridge" (cầu) thường được dùng để chỉ định một thành phần kết nối hai bus.
Các cổng Input/Output trên bo mạch chủ
Các cổng này nằm ở phía sau máy tính và thường được mã hóa màu.
- Microphone - Cổng jack 3.5mm màu hồng
- Loa và Tai nghe / Headsets / Earbuds - Cổng jack 3.5mm màu xanh lá đậm
- Màn hình - Bo mạch chủ cũ trang bị cổng VGA màu xanh dương rắn ở phía sau, nhưng bo mạch chủ mới dùng cổng HDMI và cổng DVI màu đen hoặc trắng làm chuẩn
- Cáp mạng Ethernet - Cổng không màu
- Bàn phím và Chuột - Cổng PS/2 (Bàn phím - tím; Chuột - xanh lá)
- Thiết bị USB - Cổng USB 2.0 không màu; Cổng USB 3.0/3.1 màu xanh dương rắn (Vâng, cổng VGA có màu tương tự, nhưng điều này chỉ cho thấy VGA đã lỗi thời như thế nào)
- Một số bo mạch chủ hiện đại có kết nối loại USB C
Quạt CPU – một quạt đặt trên đầu bộ xử lý máy tính. Nó giúp hút và thổi không khí nóng ra khỏi bộ xử lý, giúp giữ cho nó mát hơn. Quạt nguồn cấp điện – một quạt đặt bên trong nguồn cấp điện.
Mẹo chuyên nghiệp: Khi bạn khởi động máy tính, bạn có thể nghe mã beep (beep code) - đây là tín hiệu âm thanh do máy tính phát ra để công bố kết quả của chuỗi kiểm tra chẩn đoán ngắn mà máy tính thực hiện khi lần đầu cấp nguồn (gọi là Power-On-Self-Test hoặc POST). Khi bạn bật máy tính, nó phải kiểm tra các thiết bị chính như RAM, Bộ xử lý, Bàn phím, và Ổ đĩa trong số khác. Nếu bất kỳ thiết bị nào bị lỗi, bạn sẽ nhận được âm beep chỉ ra thiết bị nào có vấn đề.
Đây là video giải thích các bộ phận của bo mạch chủ và chức năng của chúng.
