Để vẽ lưới dọc (X-axis grid) lên biểu đồ spectrogram, dùng ax.grid(axis="x", ...) trên cả 2 subplot.
Các bước
- Thiết lập figure size và autolayout.
- Tạo tín hiệu tổng hợp: sin 100Hz + sin 400Hz + noise.
- Tạo 2 subplot dọc: ax1 (waveform), ax2 (spectrogram).
- Vẽ waveform trên ax1, bật grid trục x: ax1.grid(axis="x", ls="dotted", lw=2, color="red").
- Vẽ spectrogram trên ax2 bằng ax2.specgram(), bật grid trục x tương tự.
- Hiển thị bằng show().
Ví dụ
import matplotlib.pyplot as plt
import numpy as np
plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True
dt = 0.0005
t = np.arange(0.0, 20.0, dt)
s1 = np.sin(2 * np.pi * 100 * t)
s2 = 2 * np.sin(2 * np.pi * 400 * t)
s2[t <= 10] = s2[12 <= t] = 0
nse = 0.01 * np.random.random(size=len(t))
x = s1 + s2 + nse
NFFT = 1024
Fs = int(1.0 / dt)
fig, (ax1, ax2) = plt.subplots(nrows=2)
ax1.plot(t, x)
ax1.grid(axis="x", ls="dotted", lw=2, color="red")
ax1.margins(x=0)
Pxx, freqs, bins, im = ax2.specgram(x, NFFT=NFFT, Fs=Fs, noverlap=900)
ax2.grid(axis="x", ls="dotted", lw=2, color="red")
plt.show()

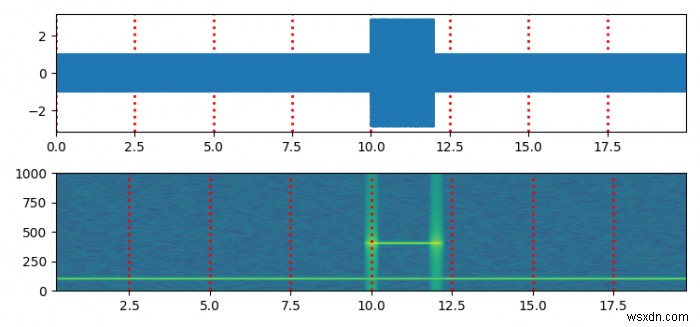

Kết quả
