Để vẽ phổ pha, chúng ta có thể thực hiện các bước sau -
- Đặt kích thước hình và điều chỉnh phần đệm giữa và xung quanh các ô phụ.
- Nhận giá trị gốc ngẫu nhiên.
- Khởi tạo dt để biết khoảng thời gian lấy mẫu và tìm tần suất lấy mẫu.
- Tạo các điểm dữ liệu ngẫu nhiên cho t .
- Để tạo ra tiếng ồn, get nse, r, cnse và s sử dụng numpy.
- Tạo một hình và một tập hợp các ô con bằng cách sử dụng các ô con () phương pháp.
- Đặt tiêu đề của cốt truyện.
- Vẽ đồ thị phổ pha.
- Để hiển thị hình này, hãy sử dụng show () phương pháp.
Ví dụ
import matplotlib.pyplot as plt
import numpy as np
plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True
np.random.seed(0)
dt = 0.01 # sampling interval
Fs = 1 / dt # sampling frequency
t = np.arange(0, 10, dt)
# generate noise:
nse = np.random.randn(len(t))
r = np.exp(-t / 0.05)
cnse = np.convolve(nse, r) * dt
cnse = cnse[:len(t)]
s = 0.1 * np.sin(4 * np.pi * t) + cnse
fig, axs = plt.subplots()
axs.set_title("Phase Spectrum ")
axs.phase_spectrum(s, Fs=Fs, color='C2')

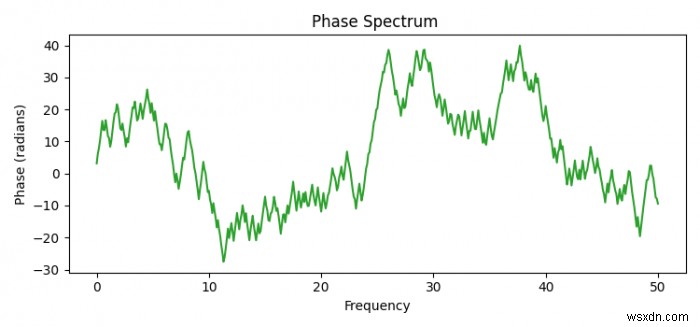

plt.show() Đầu ra
