Giải thích thuộc tính Stroke Line Cap của hình 2D trong JavaFX

Thuộc tính Stroke Line Cap xác định kiểu đầu đường nét (end cap style). Bạn có thể đặt giá trị Stroke Line Cap bằng phương thức setStrokeLineCap() của lớp javafx.scene.shape.Shape.

JavaFX hỗ trợ ba loại stroke line cap được biểu diễn bởi ba hằng số của Enum StrokeLineCap:

• BUTT - Kết thúc các đường con mở mà không có trang trí.
• ROUND - Kết thúc các đường mở với hình chiếu tròn.
• SQUARE - Kết thúc các đường mở với hình chiếu vuông.

Ví dụ

import javafx.application.Application;
import javafx.scene.Group;
import javafx.scene.Scene;
import javafx.scene.paint.Color;
import javafx.scene.shape.Line;
import javafx.scene.shape.StrokeLineCap;
import javafx.scene.shape.StrokeType;
import javafx.scene.text.Font;
import javafx.scene.text.FontPosture;
import javafx.scene.text.FontWeight;
import javafx.scene.text.Text;
import javafx.stage.Stage;
public class StrokeLineCapExample extends Application {
  public void start(Stage stage) {
    Font font = Font.font("verdana", FontWeight.BOLD, FontPosture.REGULAR, 12);
    Text label1 = new Text("Normal Line");
    label1.setFont(font);
    label1.setX(260.0);
    label1.setY(90.0);
    Line line1 = new Line(250.0, 50.0, 350.0, 50.0);
    Text label2 = new Text("Line Cap: BUTT");
    label2.setFont(font);
    label2.setX(50.0);
    label2.setY(235.0);
    Line line2 = new Line(50.0, 200.0, 150.0, 200.0);
    line2.setStroke(Color.DARKBLUE);
    line2.setStrokeWidth(10.0);
    line2.setStrokeType(StrokeType.CENTERED);
    line2.setStrokeLineCap(StrokeLineCap.BUTT);
    Text label3 = new Text("Line Cap: SQUARE");
    label3.setFont(font);
    label3.setX(245.0);
    label3.setY(235.0);
    Line line3 = new Line(250.0, 200.0, 350.0, 200.0);
    line3.setStrokeWidth(10.0);
    line3.setStroke(Color.DARKBLUE);
    line3.setStrokeLineCap(StrokeLineCap.SQUARE);
    Text label4 = new Text("Line Cap: ROUND");
    label4.setFont(font);
    label4.setX(440.0);
    label4.setY(235.0);
    Line line4 = new Line(440, 200.0, 540.0, 200.0);
    line4.setStrokeWidth(10.0);
    line4.setStroke(Color.DARKBLUE);
    line4.setStrokeLineCap(StrokeLineCap.ROUND);
    Group root = new Group(label1, label2, label3, label4, line1, line2, line3, line4);
    Scene scene = new Scene(root, 595, 310);
    stage.setTitle("Stroke Line Cap Example");
    stage.setScene(scene);
    stage.show();
  }
  public static void main(String args[]){
    launch(args);
  }
}

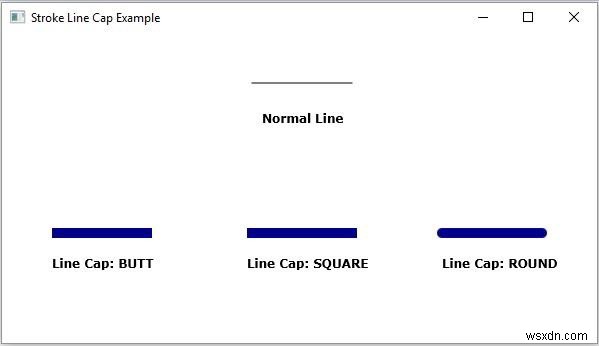

Kết quả
