Cách kiểm tra PSU bằng Multimeter: Hướng dẫn từng bước

Nguồn cấp nguồn (Power Supply Unit - PSU) là thành phần thiết yếu của tất cả máy chủ để đảm bảo chức năng bình thường của cơ sở hạ tầng CNTT. Ngày nay, hầu như mọi hệ thống đều đi kèm PSU khi mua. PSU không cung cấp điện trực tiếp cho máy tính, vì nó chuyển đổi Dòng điện xoay chiều (AC) thành Dòng điện một chiều (DC) bằng các thành phần bên trong. Nếu máy tính không nhận được cung cấp điện đầy đủ hoặc PSU lỗi, bạn có thể gặp nhiều hậu quả, như hệ thống trở nên không ổn định hoặc máy tính không thể khởi động từ menu start. Trong trường hợp này, bạn phải dùng phương pháp kiểm tra để phân tích trạng thái hoạt động. Nếu bạn đang cố làm điều đó, bạn đã đến đúng nơi! Chúng tôi mang đến hướng dẫn hoàn hảo giúp bạn học cách kiểm tra PSU bằng multimeter. Vì vậy, hãy tiếp tục đọc để biết mọi chi tiết.

Cách kiểm tra PSU bằng Multimeter

Trước khi biết cách kiểm tra PSU bằng multimeter, đây là một số dấu hiệu bạn gặp khi Nguồn cấp nguồn (PSU) lỗi.

• PC không khởi động được (PC won't boot at all): Khi có vấn đề với PSU, PC sẽ không khởi động bình thường. Kết quả, hệ thống không thể khởi động, thường được gọi là máy tính chết (dead computer).
• PC khởi động lại ngẫu nhiên hoặc Tắt máy (PC restarts randomly or Shuts Down): Nếu PC khởi động lại ngẫu nhiên hoặc tắt máy trong quá trình khởi động, nó chỉ ra lỗi PSU.
• Màn hình xanh chết chóc (Blue Screen of Death): Nếu màn hình PC chuyển sang màu xanh, có khả năng cao PSU không ở trạng thái tốt.
• Đứng hình (Freezing): Khi màn hình PC đứng hình không lý do mà không có màn hình xanh hay đen, có thể có vấn đề phần cứng.
• Lag và giật lag (Lag and Stuttering): Lag và giật lag đột ngột là vấn đề phổ biến nhất, bạn có thể xác nhận qua phương pháp kiểm tra.
• Lỗi màn hình (Screen Glitches): Đây là một trong những lý do phổ biến nhất cho thấy PSU sắp chết.
• Tiếng ồn từ quạt (Noise from the Fan): Nếu PC rảnh rỗi mà bạn nghe tiếng ồn lớn, quạt chạy ở RPM cao nhất, hãy kiểm tra xem hệ thống có quá nhiệt không. Nếu không, thì chỉ ra PSU đang lỗi. Đảm bảo hệ thống không quá nhiệt không lý do.
• Quá nhiệt (Overheating): Quá nhiệt quá mức cũng có thể là dấu hiệu hiệu suất kém của PSU.
• Khói hoặc mùi cháy (Smoke or burning smell): Nếu PSU hoàn toàn chết, nó có thể phun khói kèm mùi cháy.

Các bước phòng ngừa

Khi bạn xác nhận có lỗi với PSU và muốn biết cách kiểm tra PSU bằng multimeter, hãy tiếp tục đọc phần này để khắc phục sự cố trước khi làm theo phương pháp kiểm tra.

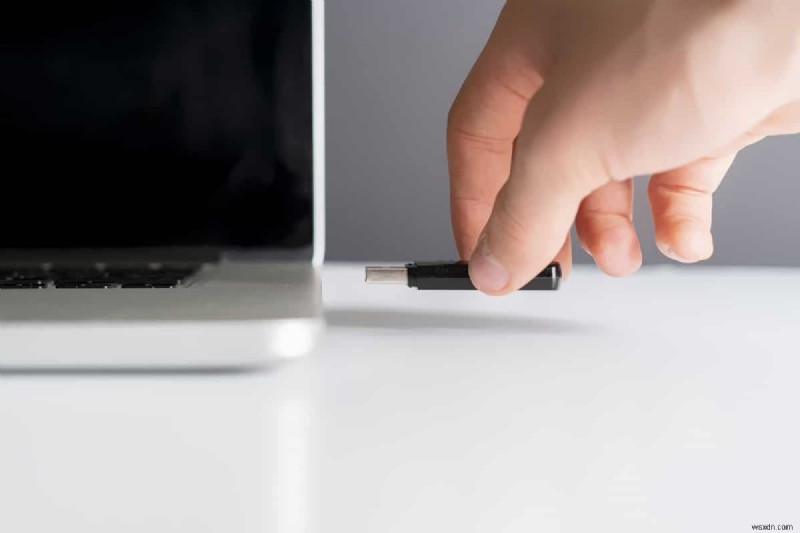

Phương pháp 1: Tháo thiết bị USB & Đĩa

Nếu bạn có DVD, Compact Disc hoặc thiết bị USB kết nối với PC, hãy ngắt kết nối (disconnect) chúng và khởi động lại (reboot) máy tính. Bạn được khuyên tháo thiết bị ngoài cẩn thận để tránh mất dữ liệu.

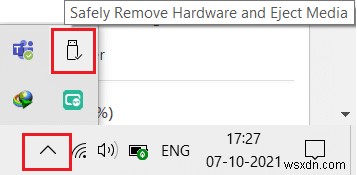

1. Điều hướng và định vị biểu tượng Tháo phần cứng an toàn và Phát phương tiện (Safely Remove Hardware and Eject Media) trên thanh tác vụ.
2. Bây giờ, chuột phải vào biểu tượng và chọn thiết bị ngoài bạn muốn tháo từ PC.

3. Tương tự, tháo tất cả thiết bị ngoài (external devices) an toàn khỏi hệ thống và khởi động lại (reboot) PC.

Phương pháp 2: Tháo phần cứng mới

Bạn có thể thử ngắt kết nối bất kỳ phần cứng ngoài hoặc nội bộ mới nào và thiết bị ngoại vi bạn vừa mua gần đây. Nếu bạn thấy máy tính hoạt động tốt sau khi tháo phần cứng, thì phần cứng mới có thể không tương thích với hệ thống.

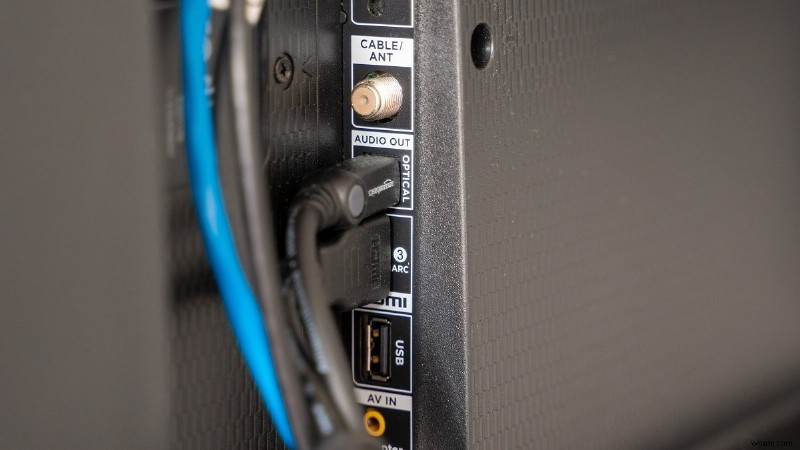

Phương pháp 3: Ngắt kết nối tất cả cáp

Nếu máy tính không có đủ cung cấp điện, bạn có thể gặp nhiều xung đột khó giải quyết. Ngay cả khi có ngắt quãng điện trong công việc, chức năng gốc của hệ thống bị nhiễu loạn. Cũng, nếu bạn dùng cáp cũ, hỏng hoặc không tin cậy, kết nối sẽ liên tục ngắt kết nối.

Ngay cả khi tốc độ hệ thống rất cao, bạn sẽ không nhận được dịch vụ không gián đoạn khi dây cáp bị hỏng. Đảm bảo dây cáp không bị hỏng và nếu chúng không ở trạng thái tối ưu, hãy thay thế bằng cáp mới trước khi biết cách kiểm tra PSU bằng multimeter.

1. Rút cáp nguồn từ ổ cắm và thử kết nối hệ thống với ổ cắm tường. Điều này hoạt động trong hầu hết trường hợp.
2. Ngắt kết nối tất cả cáp khác từ máy tính. Ví dụ, bạn có thể có

• Cáp VGA – cáp dùng kết nối cổng VGA của màn hình với máy tính,
• Cáp DVI – cáp dùng kết nối cổng DVI của màn hình với máy tính,
• Cáp HDMI – cáp dùng kết nối cổng HDMI của màn hình với máy tính,
• Cáp PS/2 – cáp kết nối bàn phím và chuột trên cổng PS/2 của hệ thống),
• Cáp Ethernet – cáp mang kết nối mạng đến hệ thống,
• Các cáp âm thanh (audio) và USB khác.

3. Đợi một chút và sau đó kết nối lại (connect) chúng. Đảm bảo bạn nghe tiếng bíp đặc trưng khi khởi động lại PC.

Tương tự, bộ nối là thành phần thiết yếu của cáp tổng hợp hoặc thành phần cần cho kết nối mạng đúng cách. Bạn luôn phải đảm bảo tất cả bộ nối trong hệ thống được giữ chặt với cáp và ở trạng thái tốt. Thay thế nếu chúng bị hỏng. Sau đó, ngắt kết nối tất cả cáp.

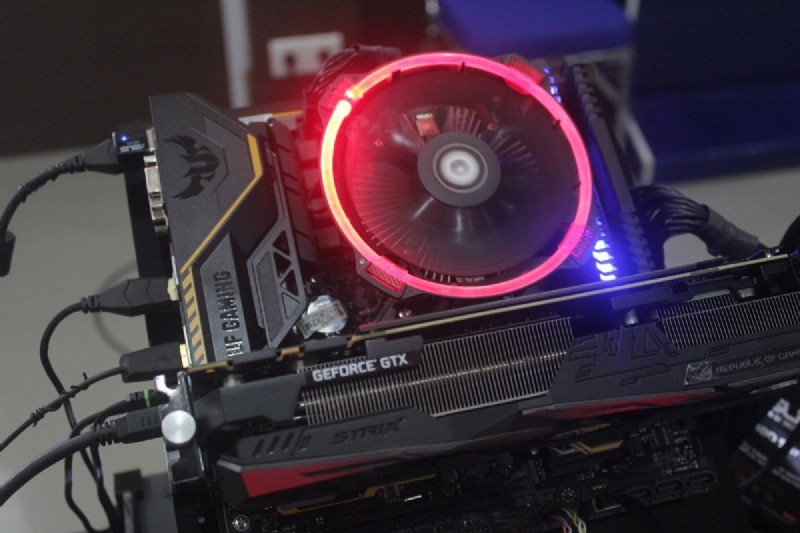

Phương pháp 4: Ngắt kết nối tất cả Card mở rộng

Card mở rộng (expansion card) cũng là card bộ thích ứng (adapter card) hoặc card phụ kiện (accessory card) dùng để thêm chức năng cho hệ thống qua bus mở rộng. Ví dụ card mở rộng bao gồm card âm thanh, card đồ họa, card mạng, v.v. Tất cả các card mở rộng này dùng để cải thiện chức năng của từng chức năng cụ thể.

Ví dụ, card đồ họa dùng để nâng cao chất lượng video game, phim, v.v. Đôi khi, các card mở rộng này có thể kích hoạt vấn đề trong hệ thống. Do đó, ngắt kết nối tất cả card mở rộng khỏi hệ thống. Nếu phương pháp này không khắc phục được vấn đề, tốt hơn là thử các phương pháp khác dưới đây trước khi biết cách kiểm tra PSU bằng multimeter.

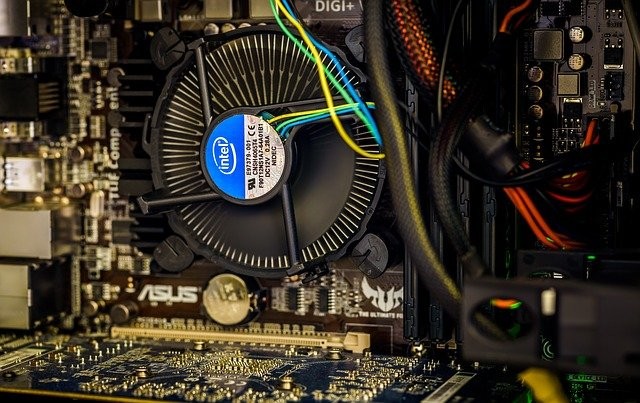

Phương pháp 5: Thông gió PC

Tuổi thọ PC sẽ giảm khi bạn bắt đầu dùng nó ở nhiệt độ cao. Quá nhiệt liên tục sẽ mài mòn các thành phần nội bộ và hệ thống. Khi hệ thống nóng lên đến nhiệt độ tối đa, quạt sẽ quay ở RPM cao nhất. Tuy nhiên, hệ thống có thể không làm mát xuống mức yêu cầu. Trong trường hợp này, GPU sẽ phát triển tải nhiệt, dẫn đến Giảm nhiệt động (Thermal Throttling). Ở đây, quạt và hệ thống trở nên không thể giảm nhiệt.

Do đó, card mở rộng sẽ giảm hiệu suất để tạo ít nhiệt hơn. Nó dẫn đến hiệu suất tệ nhất trong PC, và trong trường hợp cực đoan, card mở rộng sẽ bị tiêu hủy nếu nhiệt độ không giảm. Do đó,

1. Luôn đảm bảo giữ hệ thống mát mẻ và duy trì thông gió thích hợp.

2. Để hệ thống nghỉ ngơi một thời gian khi nó bị quá nhiệt hoặc sau sử dụng liên tục.
3. Thêm hệ thống làm mát tốt hơn nếu máy tính có cáp luồng không khí hỏng và tích tụ bụi.

Phương pháp 6: Duy trì môi trường sạch sẽ và thoáng mát

Môi trường không sạch cũng có thể góp phần vào hiệu suất kém của hệ thống vì tích tụ bụi sẽ chặn thông gió đến máy tính. Nó sẽ làm tăng nhiệt độ hệ thống, và do đó tất cả các thành phần nội bộ, bao gồm PSU có thể bị hỏng, khiến hệ thống thỉnh thoảng sập.

1. Vệ sinh khe thông gió (vents) của màn hình và đảm bảo có đủ không gian cho thông gió thích hợp.

2. Tránh đặt PC trên bề mặt mềm như gối. Nó sẽ làm hệ thống chìm vào bề mặt và chặn thông gió.
3. Bạn có thể dùng bình khí nén (compressed air cleaner) để vệ sinh khe thông gió trong hệ thống. Cẩn thận không làm hỏng bất kỳ thành phần nội bộ nào.

Nếu không phương pháp khắc phục sự cố nào ở trên hoạt động, tiếp tục đọc để học cách kiểm tra PSU bằng multimeter.

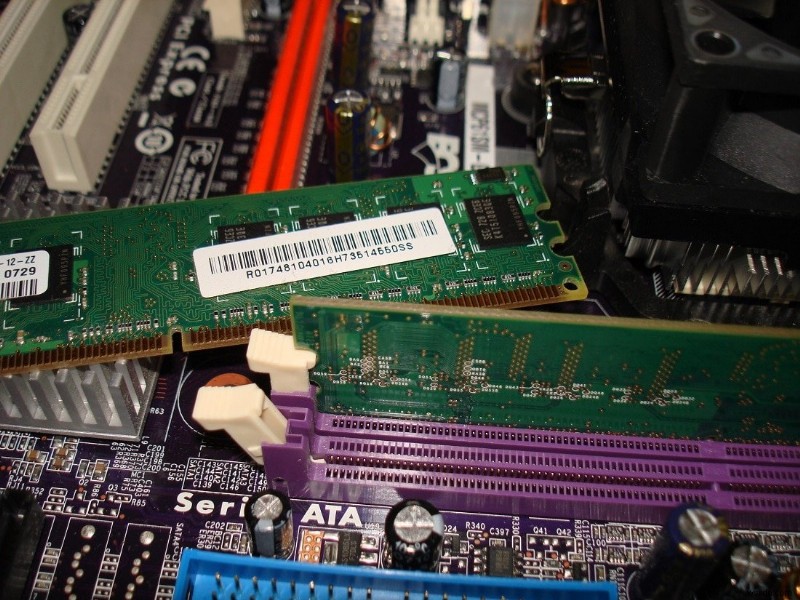

Phương pháp 7: Ngắt kết nối và kết nối lại RAM và CPU

Nếu không phương pháp nào ở trên hoạt động, hãy thử ngắt kết nối CPU và RAM từ bo mạch chủ. Cũng kiểm tra xem RAM có tương thích với PC không.

1. Ngắt kết nối CPU và tháo RAM khỏi bo mạch chủ.

2. Sau vài phút, kết nối CPU và lắp RAM trở lại bo mạch chủ.
3. Kiểm tra xem RAM, CPU và bo mạch chủ hoạt động tốt không. Nếu có vấn đề liên quan, liên hệ trung tâm sửa chữa chuyên nghiệp hoặc thay thế nếu cần.

Thực hiện kiểm tra PSU bằng Multimeter

Nếu bạn thực hiện đúng các bước kiểm tra PSU bằng multimeter, bạn có thể xác nhận xem có vấn đề với Nguồn cấp nguồn không và thay thế nếu cần.

Lưu ý: Các bước dưới đây được minh họa sử dụng nguồn cấp ATX tiêu chuẩn (standard ATX power supply).

1. Thực hiện tất cả phương pháp phòng ngừa ở trên trước khi kiểm tra PSU bằng multimeter thủ công.

Lưu ý: Đừng bỏ qua bước này vì bạn đang xử lý điện áp cao.

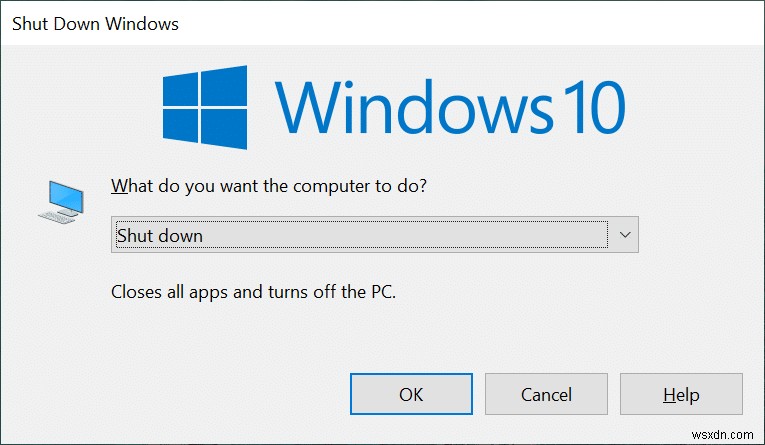

2. Tắt máy (Shut down) PC, và rút tất cả cáp. Đảm bảo bạn đã ngắt kết nối mọi thứ khỏi hệ thống.

3. Đặt máy tính trên bề mặt phẳng không tĩnh điện (non-static flat surface). Mở vỏ máy và tắt công tắc ở phía sau PSU.

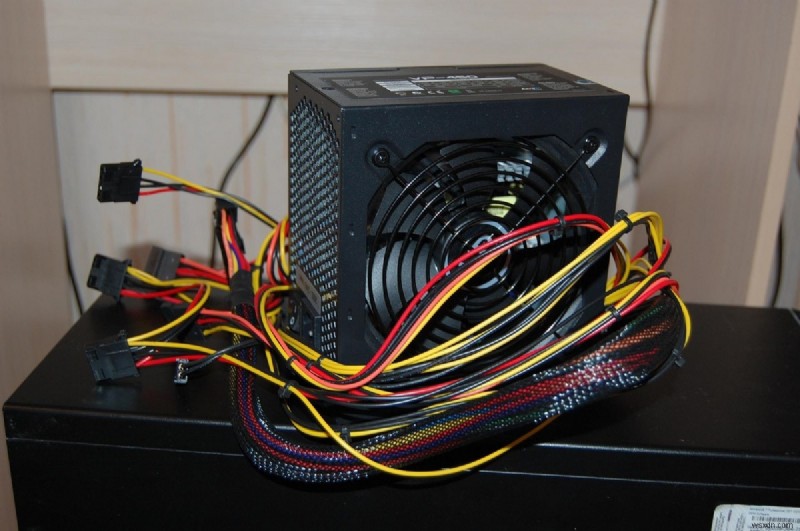

4. Bây giờ, ngắt kết nối tất cả cổng cấp nguồn (power connectors) kết nối với thành phần nội bộ.

5. Sau khi ngắt kết nối các cổng, gom chúng lại cùng với cáp nguồn để tiếp tục kiểm tra hiệu quả.

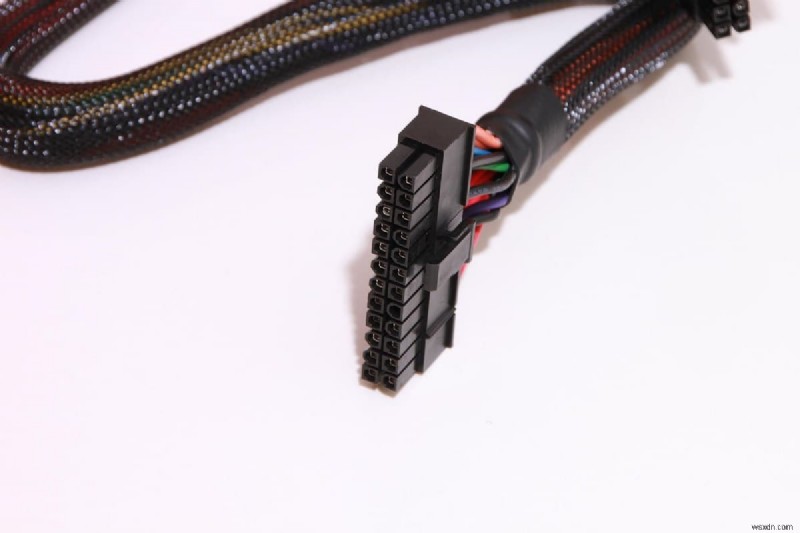

6. Lấy một dây và nối chân 15 và 16 vào cổng cấp nguồn bo mạch chủ 24 chân (24-pin motherboard power connector). Dùng bảng dưới để tham khảo.

7. Bạn có thể đặt điện áp nguồn theo quốc gia của bạn ở phía sau PSU bằng cách đọc danh sách điện áp và tần số (Hz) trên thế giới.
8. Bây giờ, cắm Nguồn cấp (Power supply) vào ổ cắm tường.
9. Lật công tắc ở phía sau PSU để bật nó. Bây giờ, kiểm tra xem quạt có bắt đầu quay không, nếu có, tiếp tục các bước sau. Nếu quạt không quay, thì PSU lỗi, bạn nên thay thế.

Lưu ý: Một số Nguồn cấp nguồn có thể không có nút ở phía sau. Do đó, trong trường hợp này, quạt bắt đầu quay ngay khi bạn cắm đơn vị vào ổ cắm tường để kiểm tra PSU bằng multimeter.

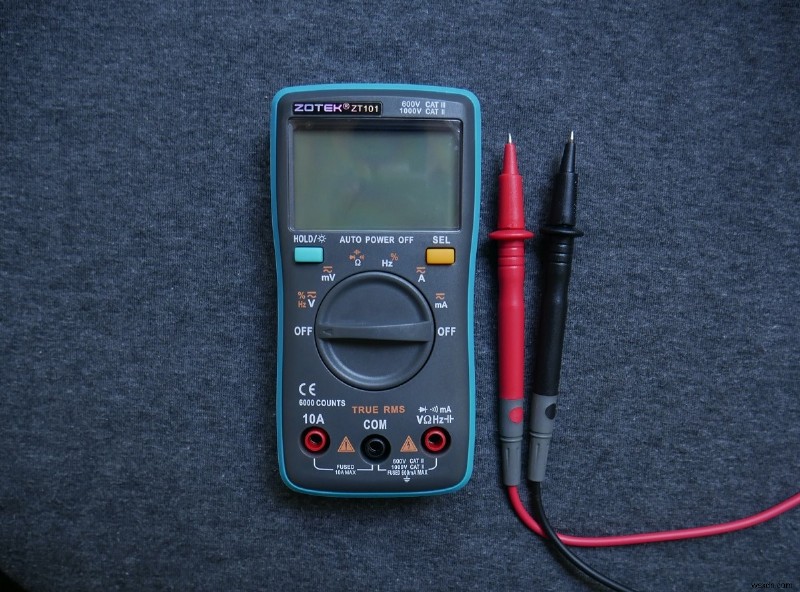

10. Lấy multimeter và quay cài đặt sang VDC (Volts DC).

Lưu ý: Nếu không có tính năng tự động dải (auto-ranging) trên multimeter, hãy cố định dải ở 10.00V.

11. Bạn có hai đầu dò trong multimeter. Đầu dò Đen (Black probe) là đầu dò âm, và đầu dò Đỏ (red probe) là đầu dò dương. Nối đầu dò đen với bất kỳ chân đất đen nào.
12. Bây giờ, cắm đầu dò dương với mọi chân mang điện áp trên cổng cấp nguồn bo mạch chủ 24 chân. Đảm bảo cung cấp điện áp qua các chân này sẽ xác nhận xem có cung cấp điện áp qua từng chân không.

Lưu ý: Các đường điện áp +3.3 VDC, +5 VDC, -5 VDC (tùy chọn), +12 VDC, và -12 VDC được tích hợp sẵn trong các chân.

13. Ghi lại đọc số multimeter (multimeter readings) và đảm bảo các giá trị này nằm trong mức dung sai, như bảng dưới.

14. 14A. Nếu giá trị điện áp không nằm trong dung sai cho phép, nó chỉ ra lỗi PSU, và bạn phải thay thế.
15. 14B. Nếu giá trị điện áp nằm trong dung sai cho phép, bạn có thể tiếp tục kiểm tra với tải.

15. Lật công tắc ở phía sau PSU để tắt và ngắt kết nối khỏi ổ cắm.
16. Tháo dây bạn đã cắm vào cổng cấp nguồn bo mạch chủ 4 chân.
17. Bây giờ, kết nối lại tất cả thành phần nội bộ.
18. Tiếp theo, bật Nguồn cấp nguồn (Power Supply Unit) bằng cách lật công tắc ở phía sau và bật PC.

Lưu ý: Bạn có thể bật PC mà không cần vỏ máy. Việc này hoàn toàn an toàn. Tuy nhiên, nếu PC không bật được không có vỏ, bạn phải di chuyển jumper phù hợp trên bo mạch chủ.

19. Lặp lại Các bước từ 11-13 với các cổng cấp nguồn khác và đảm bảo giá trị điện áp ghi nhận nằm trong dung sai cho phép (Tham khảo bảng ở Bước 13). Nếu giá trị ghi nhận lệch quá xa giới hạn dung sai, bạn phải thay thế PSU.

20. Sau khi thay thế PSU lỗi hoặc nếu PSU không có vấn đề, tắt PC và lắp vỏ máy.
21. Bây giờ, bật PC và kiểm tra xem vấn đề còn tồn tại không, nếu có, hãy thử khắc phục sự cố vì PSU không còn gây ra vấn đề.

Khuyến nghị:

• Cách tắt OK Google trên Android
• Sửa lỗi bàn phím cơ gõ đôi trên Windows 10
• Sửa lỗi WD My Passport Ultra không được nhận diện trên Windows 10
• Sửa lỗi Windows 10 DisplayPort không hoạt động

Hy vọng hướng dẫn này hữu ích và bạn đã học được cách kiểm tra PSU bằng multimeter và cách khắc phục sự cố liên quan đến PSU. Cho chúng tôi biết bài viết này giúp như thế nào. Cũng, nếu có thắc mắc/góp ý về bài viết, hãy thoải mái để lại bình luận.
