Chúng tôi có thể đã đề cập đến quá trình chăm chỉ xây dựng bàn phím từ đầu, nhưng luôn có chỗ để tinh chỉnh trong bất kỳ dự án cao cấp nào được chế tạo theo yêu cầu. Hướng dẫn này sẽ chỉ ra cách cải thiện bàn phím bàn phím bằng cách bôi trơn và sửa đổi bộ ổn định. Dự án này sẽ được thực hiện mà không có gì ngoài tay không và một số công cụ / vật tư rẻ tiền.
Sửa đổi bộ ổn định là phương tiện đơn giản và hiệu quả nhất để tạo ra sự khác biệt giữa ngày và đêm cho bàn phím của bạn. Đối với những người chưa bắt đầu, bộ ổn định phục vụ mục đích rõ ràng là ngăn các phím dài như Phím cách, Enter và Shift chỉ đơn giản là di chuyển xung quanh các công tắc. Các vấn đề về bộ ổn định tồn tại bởi vì các nhà sản xuất buộc phải đảm bảo khả năng tương thích rộng rãi hơn với tất cả các loại công tắc và tấm. Điều này buộc họ phải sử dụng dung sai lỏng hơn, do đó, không thể tránh được tiếng kêu lạch cạch của bộ ổn định gây khó chịu, ngay cả khi bạn giảm tới $ 1000 cho các bộ phận bàn phím tùy chỉnh.

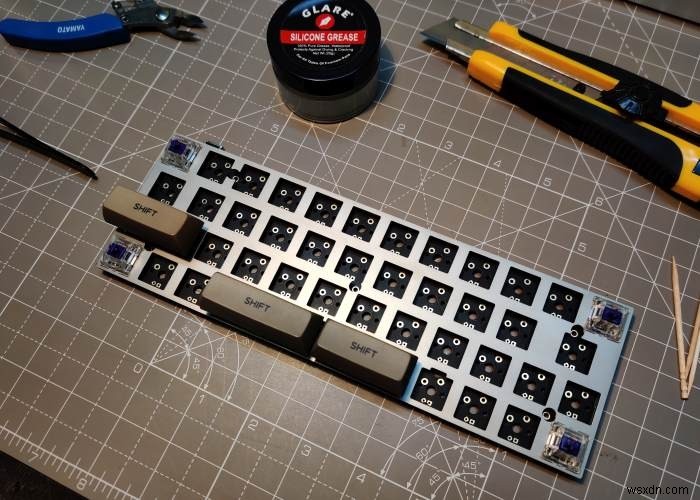

Những gì bạn cần để bắt đầu
Sử dụng hướng dẫn này một cách hiệu quả đòi hỏi bạn phải tuân theo một số điều kiện tiên quyết. Đối với người mới bắt đầu, ít nhất bạn nên đọc phần sơ lược của chúng tôi về bàn phím cơ tùy chỉnh để hiểu những điều cơ bản và thuật ngữ được sử dụng ở đây. Thứ hai, bạn phải đang trong quá trình xây dựng bàn phím cơ tùy chỉnh mới hoặc sẵn sàng tháo dỡ bàn phím hiện có của mình. Cách ly các bộ ổn định trên bàn làm việc là một yêu cầu quan trọng đối với quá trình in xanh.
Cuối cùng, hướng dẫn này sẽ tập trung vào các bộ ổn định kiểu Cherry. Đây là một thiết kế đã được chứng minh là phổ biến trên toàn thế giới, từ bộ ổn định của bên thứ ba đắt tiền cho đến bộ ổn định được tìm thấy trong bàn phím cơ học rẻ nhất. Nếu bàn phím của bạn sử dụng bất kỳ loại nào khác, tốt hơn là bạn nên chuyển sang bộ ổn định kiểu Cherry. Đây cũng là nơi kho chứa các công cụ và bộ phận cần thiết.

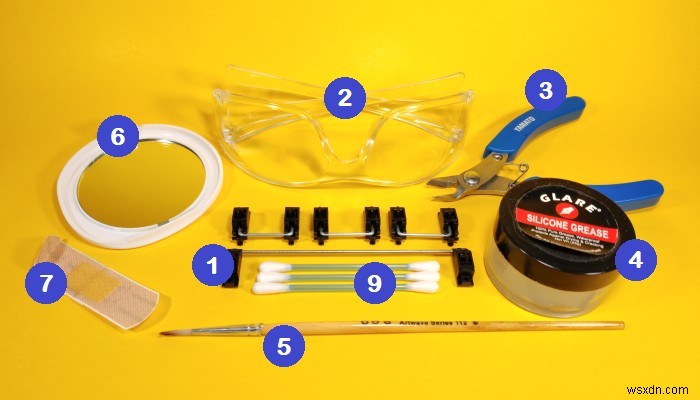

Các yếu tố cần thiết:Các mục trong danh sách này là hoàn toàn cần thiết để thiết kế các bộ ổn định của bạn. Hãy theo dõi danh sách này nếu bạn không thích chi tiêu nhiều hơn thời gian và tiền bạc tối thiểu để cải thiện bàn phím của mình. Đừng quên đọc phần sơ lược của chúng tôi về bàn phím cơ tùy chỉnh để tự làm quen với bộ ổn định cũng như thuật ngữ bàn phím tổng thể.
- Bộ ổn định
- Bảo vệ mắt
- Máy cắt bằng phẳng
- Mỡ silicon hoặc điện môi
- Cọ vẽ nhỏ
- Gương nhỏ hoặc tấm kính
- Băng dính / thạch cao y tế (chất liệu vải dệt thoi)
- Kéo
- Q-mẹo
Các tính năng bổ sung tùy chọn: Vì hướng dẫn này nhắm đến những người thích mày mò bàn phím ở mọi cấp độ kỹ năng, nên một số công cụ và bước nhất định đã được đánh dấu là tùy chọn. Những điều này có nghĩa là dành cho những người sẵn sàng dành nhiều thời gian, công sức và tiền bạc hơn cho các công cụ / bộ phận và bước bổ sung. Nếu bạn muốn thực hiện điều này nhanh chóng và rẻ, bạn có thể bỏ qua các mục này một cách an toàn.
- Thuốc bôi trơn Krytox GPL 205 (lớp 0)
- Dao thủ công / sở thích
- Nhíp
- Súng bắn hơi nóng hoặc bật lửa
- Co nhiệt (1,5mm)
- Kẹp quay số hoặc quay số
- Giấy nhám 320/400 grit
- Băng dính
Biết kẻ thù của bạn
Các chất ổn định tồn kho, chưa qua sửa chữa có một số vấn đề chung. Các trường hợp cực đoan biểu hiện ở dạng ràng buộc bộ ổn định, ngăn cản hoạt động trơn tru của các phím dài như Phím cách. Điều này được khắc phục bằng cách tháo rời cụm ổn định và lắp lại chúng một cách chính xác. Vui lòng tham khảo phần cài đặt bộ ổn định trong hướng dẫn xây dựng bàn phím cơ tùy chỉnh của chúng tôi để đảm bảo rằng bộ ổn định của bạn phù hợp. Bạn sẽ cần nó vì hướng dẫn này sẽ không lặp lại quá trình lắp ráp và cài đặt bộ ổn định, vì nó đã được đề cập chi tiết trong hướng dẫn nói trên.

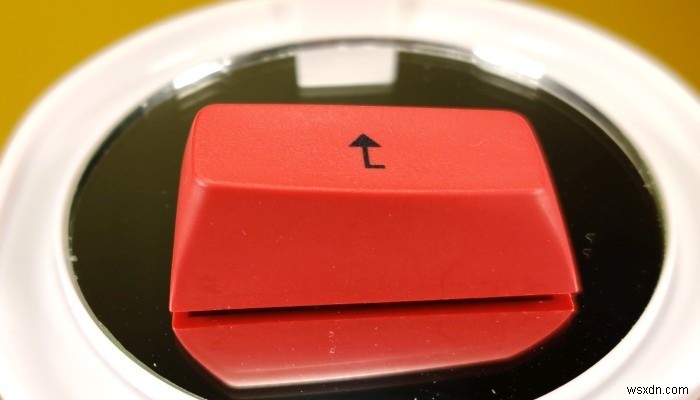

Nếu một số phím dài nhất định như Phím cách hoặc Shift trái tiếp tục liên kết, đây có thể là dấu hiệu của keycaps bị cong. Mở nắp bàn phím trên bộ ổn định bị lỗi và đặt nó trên một bề mặt hoàn toàn phẳng như gương hoặc tấm kính. Giữ chúng trước nguồn sáng và quan sát điểm tại đó cạnh dưới cùng của nắp bàn phím tiếp xúc với mặt kính. Ánh sáng sẽ lọt ra khỏi các cạnh nếu keycap không thẳng và để lộ mức độ cong của phím. Bắt buộc phải thay thế hoặc sửa keycap nếu tình trạng cúi đầu nghiêm trọng.

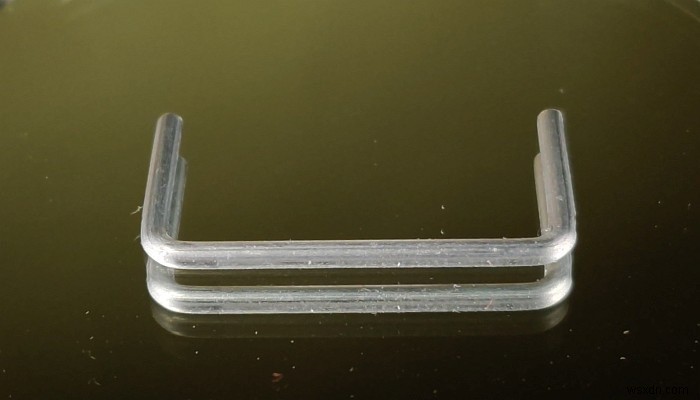

Lặp lại quy trình tương tự đối với dây ổn định. Thay thế hoặc làm thẳng các dây bị cong. Khi chúng tôi đã đảm bảo rằng mọi thứ đều hoạt động theo thứ tự, hãy bắt đầu nhập trong khi theo dõi kỹ cảm giác và âm thanh của các phím ổn định. Trên chất ổn định cổ phiếu, bạn sẽ nhận thấy những điều sau:
- So với các thiết bị chuyển mạch không ổn định (1u), phần đáy ra có cảm giác quá nhão hoặc xốp.
- Các phím ổn định có cảm giác thô ráp hoặc trầy xước và phát ra âm thanh rít.
- Quá chao đảo.
- Tiếng kim loại lạch cạch.
Bây giờ chúng tôi đã xác định được bốn lĩnh vực cải tiến riêng biệt, hãy giải quyết từng lĩnh vực cho đến khi chúng tôi có được điều gần nhất với sự hoàn hảo của bộ ổn định.
1. Cắt để cải thiện từ dưới lên

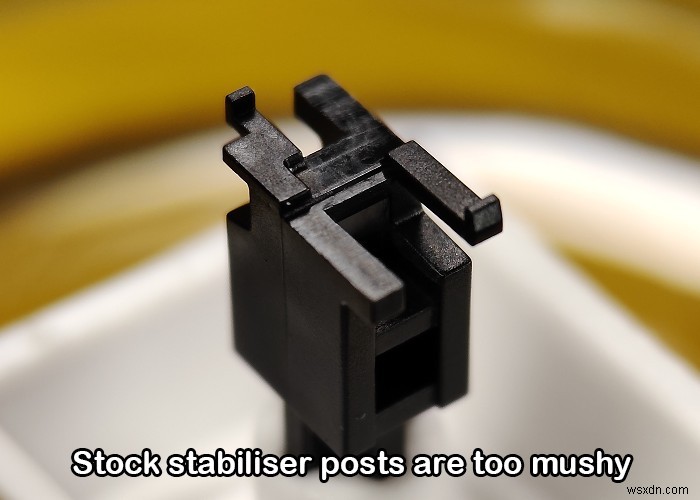

Vấn đề số 1 tạo ra sự chênh lệch đáng kinh ngạc giữa phần đáy cứng dương của phần còn lại của các phím không ổn định và phần đáy mềm và xốp của các phím ổn định. Hiện tượng này là do một cặp lò xo nhô ra ở dưới cùng của các trụ ổn định. Tham khảo hình ảnh bên dưới để rõ hơn.
Mục đích duy nhất của chúng là làm mềm từ dưới ra ngoài, vì vậy tốt nhất bạn nên loại bỏ những phần nhô ra này để có trải nghiệm đánh máy nhất quán. Lấy một cặp dao cắt phẳng chất lượng và làm theo các hướng dẫn đơn giản sau.

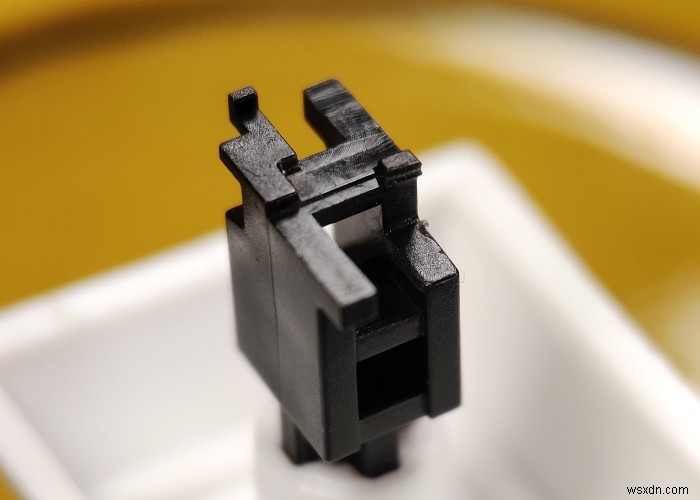

1. Đảm bảo xác định chính xác những phần bạn phải cắt. Đó sẽ là hai chân mỏng giống như lò xo ở dưới cùng của cả hai trụ ổn định được đánh dấu bằng màu xanh lục.

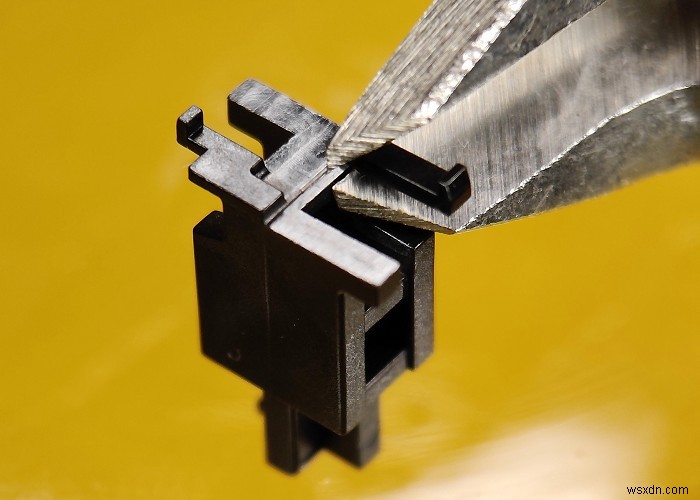

2. Cách sạch nhất để tháo các lò xo nhựa này là cắt chúng bằng mặt thẳng đứng của trụ ổn định. Căn chỉnh các hàm của máy cắt phẳng sao cho chúng kẹp chặt một trong các lò xo khi ngồi thẳng đứng với mặt thẳng đứng của trụ ổn định như thể hiện trong hình ảnh bên dưới. Cắt đi.

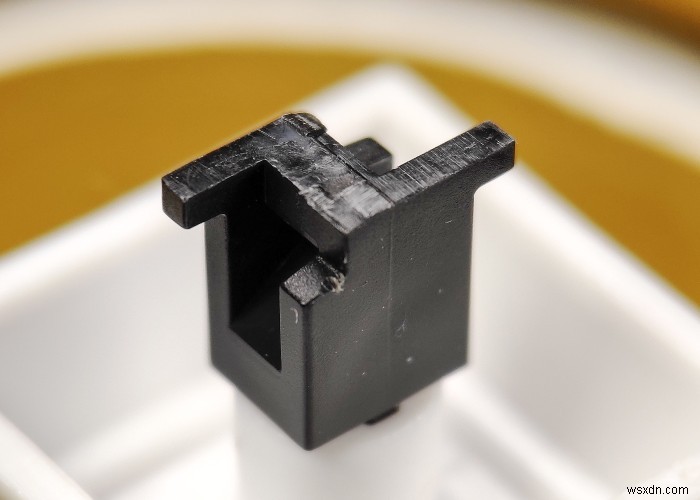

3. Lặp lại quy trình cho lò xo nhựa khác và tất cả các trụ ổn định còn lại. Trụ ổn định phải giống chữ Z khi nhìn từ dưới lên.

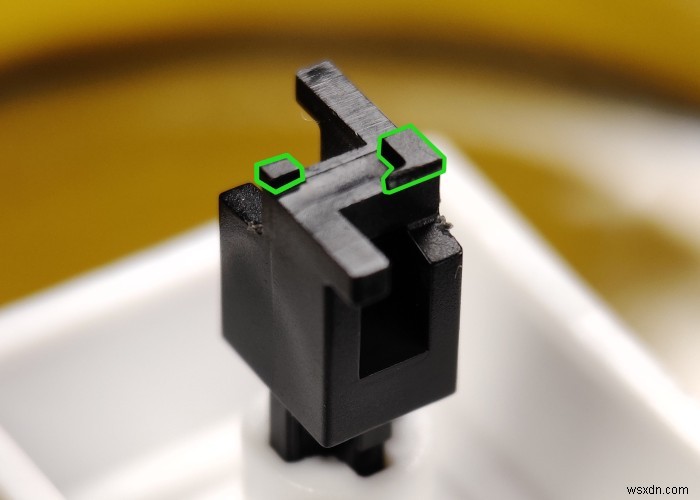

4. Phần dưới cùng của trụ ổn định vẫn chưa bằng phẳng. Phần còn lại cuối cùng của lò xo tiếp tục thò ra từ phía dưới, như được tô màu xanh lục trong hình dưới đây. Điều quan trọng là làm cho đáy phẳng hoàn toàn để đạt được âm thanh từ đáy ra tối ưu và phản hồi xúc giác.

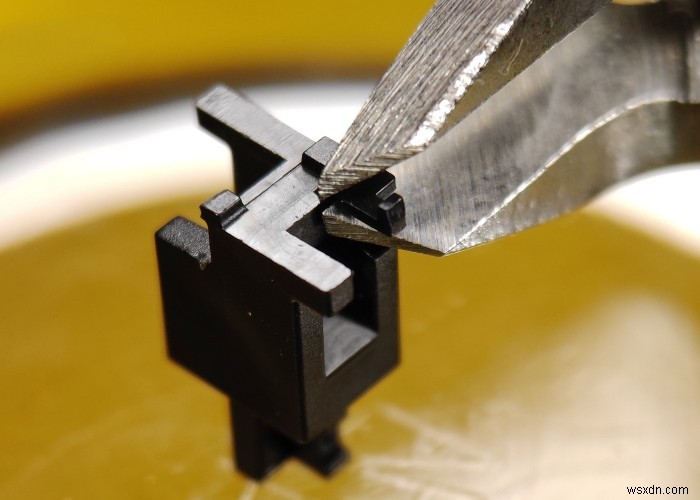

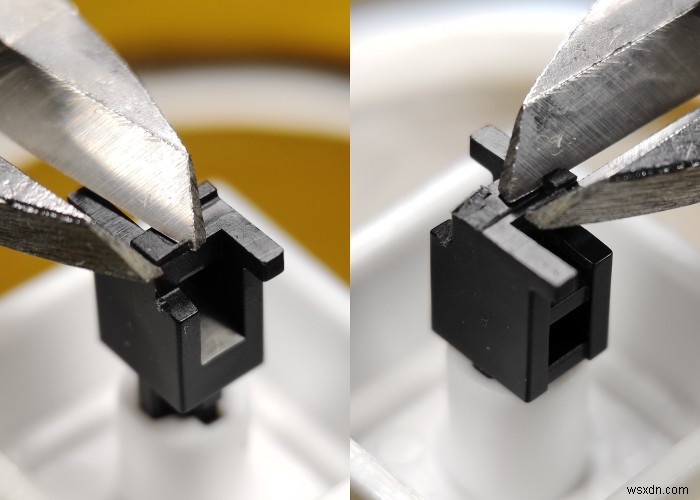

5. Kẹp núm nhỏ trong hàm của dao cắt phẳng trong khi nó nằm ngang với phần dưới cùng của trụ ổn định. Bỏ qua và lặp lại quy trình cho phần còn lại. Đừng quên làm điều này cho tất cả các bài đăng về bộ ổn định còn lại.
Tùy chọn bổ sung:Bộ ổn định hoàn toàn phẳng

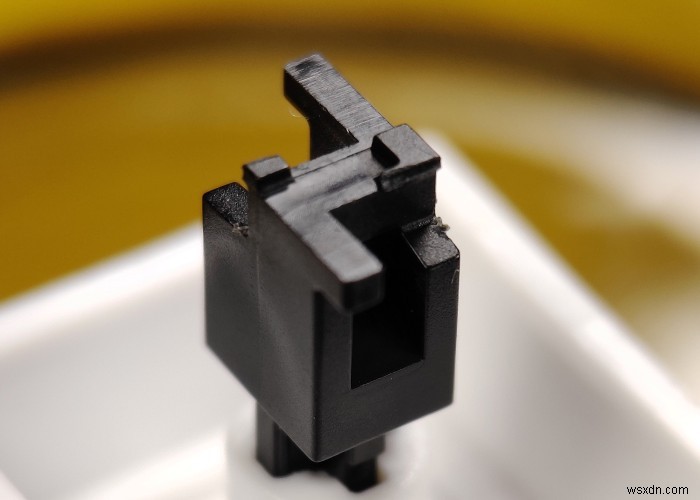

Nếu bạn làm theo các hướng dẫn đến chữ T, các bài viết ổn định của bạn sẽ gần như hoàn hảo. Tuy nhiên, nếu bạn muốn đi xa hơn, bạn có thể chà nhám phần dưới của các trụ ổn định để đạt được sự hoàn hảo thực sự. Lấy một bề mặt phẳng như gương hoặc một tấm kính, một cặp kẹp số hoặc mặt số và ít nhất là giấy nhám 320/400 grit.

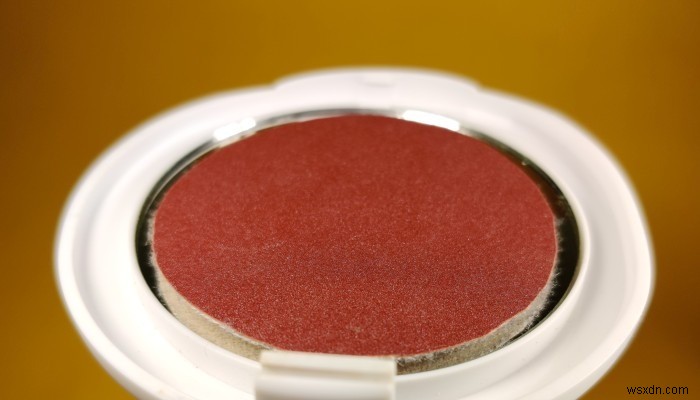

1. Dán một miếng giấy nhám 320/400 grit có kích thước thích hợp để dán cố định vào gương hoặc tấm kính. Không được thấp hơn 320 grit, vì khi đó bạn có thể gặp rủi ro khi loại bỏ quá nhiều vật liệu và / hoặc làm cho bề mặt quá thô.
2. Cát đáy trụ ổn định với chuyển động nhất quán. Đảm bảo giữ trụ ổn định hoàn toàn trực giao với giấy nhám, nếu không bạn có thể bị nghiêng dưới đáy.
3. Ý tưởng là loại bỏ bất kỳ phần nhô ra nhỏ nào còn lại có thể đã bị máy cắt phẳng để lại và làm cho phần dưới của trụ ổn định bằng phẳng hoàn hảo. Thường xuyên nghỉ việc chà nhám để kiểm tra xem mục tiêu đã đạt được chưa, nếu không bạn có thể làm giảm đáng kể chiều cao của trụ ổn định. Trong mọi trường hợp, bạn không nên chà nhám vật liệu quá 0,5mm.

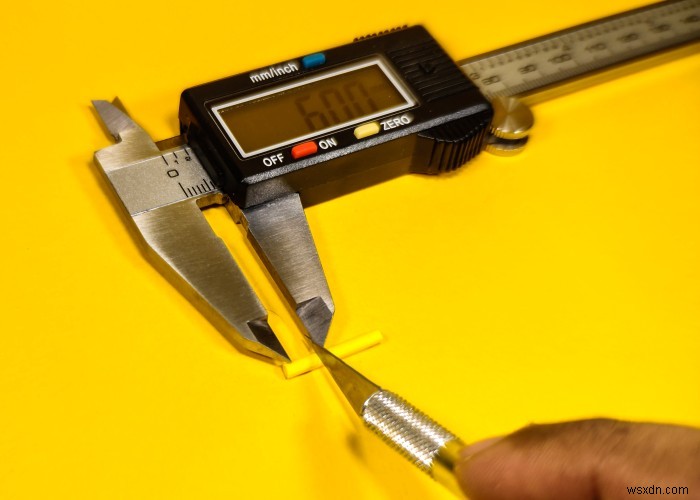

4. Khi tất cả các trụ ổn định đã được chà nhám để hoàn thiện, hãy lấy các thước kẹp quay số / kỹ thuật số ra và đo chiều cao của chúng. Đo chúng bằng cách nắm chặt các trụ ổn định chính xác như được mô tả trong hình ảnh bên dưới.
Ý tưởng là đảm bảo rằng tất cả các trụ ổn định đã được chà nhám ở cùng một độ cao. Nếu bạn phát hiện thấy bất kỳ sự khác biệt nào về chiều cao, hãy chà các cột cao hơn xuống để khớp với các cột đối ứng của chúng. Đừng quá sa đà vào việc chà nhám và quên quy tắc 0,5mm. Hãy chú ý đến cách trụ của bộ ổn định đã được chà nhám cao hơn một chút so với trụ chưa được chà nhám. Đó là lý do tại sao nó trả tiền để đo lường tất cả các cặp bài đăng của bộ ổn định để có tính đồng nhất.
2. Bôi trơn để vận hành trơn tru
Vấn đề số 2 là phổ biến đối với tất cả trừ các chất ổn định kỳ lạ nhất làm cho các vòng trong quá trình sản xuất theo nhóm mua độc quyền. Tất cả các bề mặt nhựa chuyển động đều có một số mức độ ma sát, và các trụ ổn định trượt lên và xuống vỏ cũng không ngoại lệ. Trong một số trường hợp, đây cũng là nguồn phát ra âm thanh rít khó chịu.
Bôi trơn là cách dễ nhất để khắc phục sự cố này. Mỡ silicon hoặc chất điện môi là một giải pháp tương đối rẻ tiền, hoạt động hiệu quả đối với các chất ổn định rẻ hơn có xu hướng có dung sai lỏng hơn giữa trụ ổn định và vỏ. Chất ổn định đắt tiền có thể được hưởng lợi từ chất bôi trơn chất lượng cao hơn như Krytox GPL 205 (cấp 0). Tuy nhiên, chất bôi trơn này không hề rẻ.
Đảm bảo không gian làm việc của bạn sạch sẽ và không có bụi hoặc xơ vải có thể dính vào các bộ phận được bôi trơn. Điều này sẽ làm cho vấn đề trở nên tồi tệ hơn và các bộ ổn định cuối cùng sẽ cảm thấy thô hơn so với những gì chúng có. Sử dụng các thùng chứa sạch để chứa các bộ phận được bôi trơn để ngăn chúng nhiễm chất gây ô nhiễm.
1. Sử dụng Q-tips để làm sạch kỹ lưỡng tất cả các bộ phận của bộ ổn định (trụ, vỏ, dây dẫn) bằng nước cất. Làm khô tất cả các bộ phận trước khi tiếp tục.

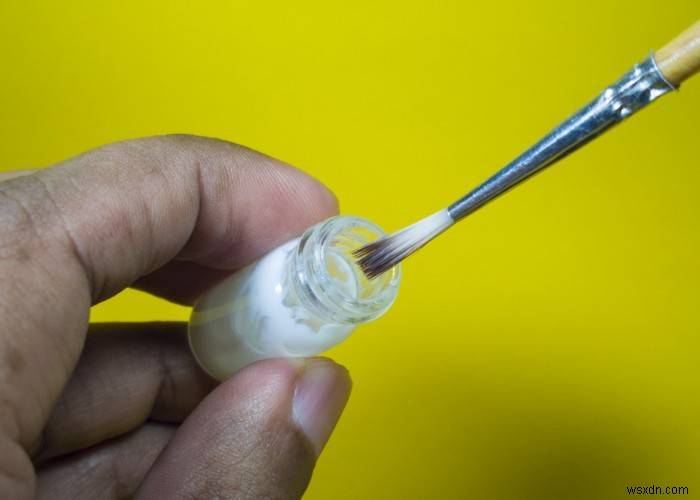

2. Bắt đầu bằng cách bôi trơn vỏ. Sử dụng cọ vẽ loại mịn để lấy một lượng nhỏ chất bôi trơn bạn chọn:silicone, mỡ điện môi hoặc Krytox. Ít hơn thì nhiều hơn, vì vậy hãy lấy một lượng nhỏ chất bôi trơn và lau bàn chải vài lần trên bề mặt sạch (chẳng hạn như thành bên / môi của hộp đựng) để loại bỏ chất thừa.

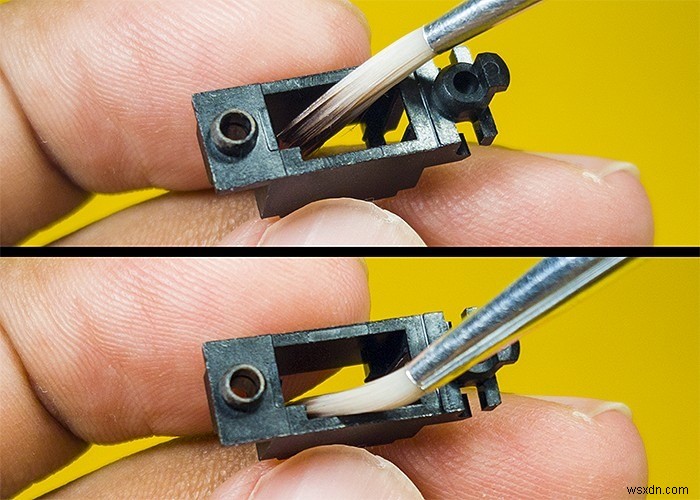

3. Bôi một lớp mỏng chất bôi trơn lên tất cả bốn mặt bên trong của vỏ. Tham khảo các hình ảnh bên dưới để biết chính xác nơi đăng ký.
4. Đừng quên bôi trơn kênh chứa dây ổn định.

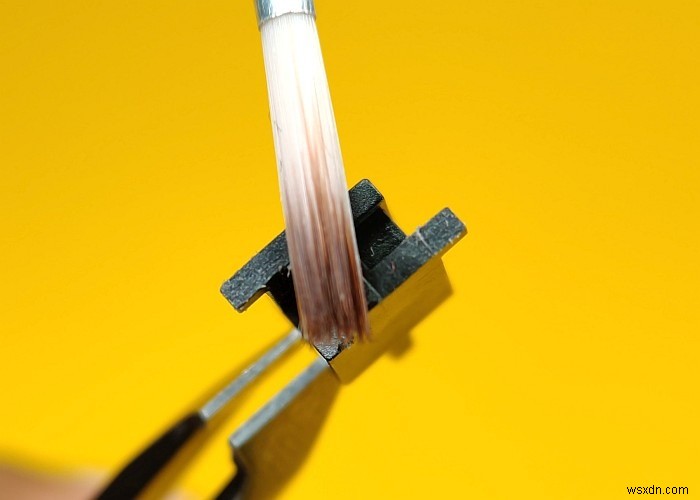

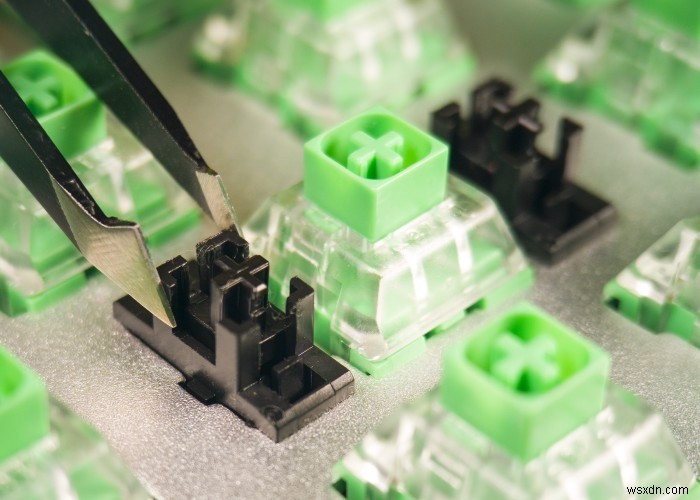

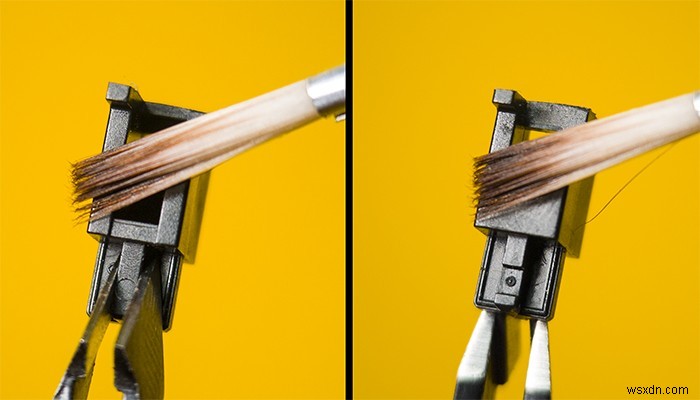

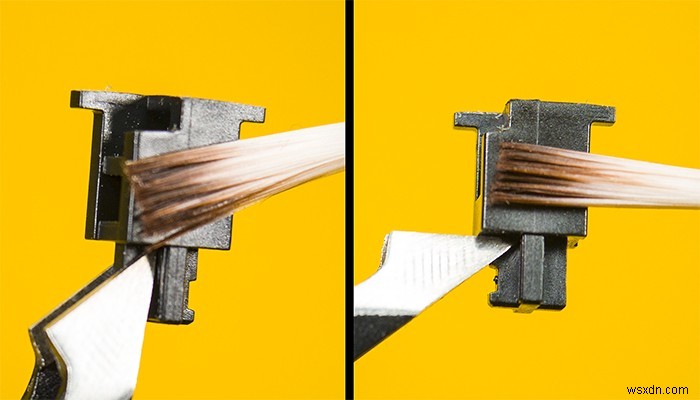

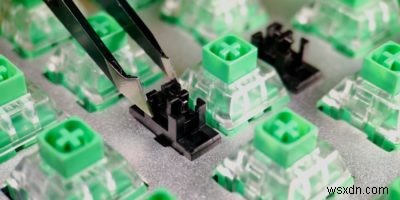

5. Sử dụng một cặp nhíp để giữ bộ ổn định bằng đầu hình chữ thập. Bôi một lớp mỏng chất bôi trơn lên tất cả bốn mặt được mô tả trong các hình ảnh bên dưới.
6. Bôi chất bôi trơn vào đáy sẽ cải thiện tiếng ồn từ đáy ra. Bỏ qua bước này nếu bạn thích tiếng vỗ tay của mình to và rõ ràng.
3. Loại bỏ rung lắc với Mod Band-Aid
Wobble là vấn đề số 3 trong danh sách của chúng tôi và nó ảnh hưởng đến một số loại chất ổn định nhiều hơn những loại khác. Ví dụ, nhiều loại thiết bị ổn định gắn kết PCB được lắp vít có khả năng chống lại vấn đề này. Tham khảo hướng dẫn xây dựng bàn phím của chúng tôi để biết thông tin chi tiết về tất cả các loại bộ ổn định.
Kiểm tra vỏ bộ ổn định của bạn xem có bị lung lay không (lắc lư như được mô tả bên dưới) sau khi chúng đã được lắp vào PCB / tấm. Hầu hết các bộ ổn định gắn kết PCB (không có vít ở nhiều loại khác nhau) đều có biểu hiện rung lắc ở một số mức độ. Chỉ tiếp tục với bước này nếu bạn nhận thấy bất kỳ sự lung lay nào, vì nó cũng có xu hướng làm giảm độ sâu từ dưới ra ngoài theo thiết kế.

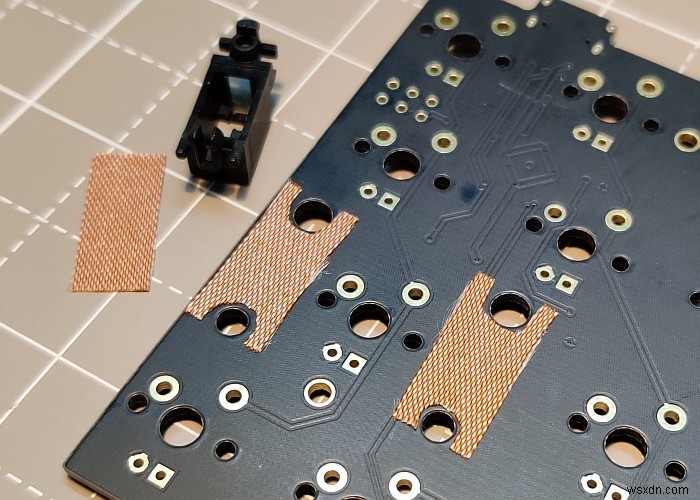

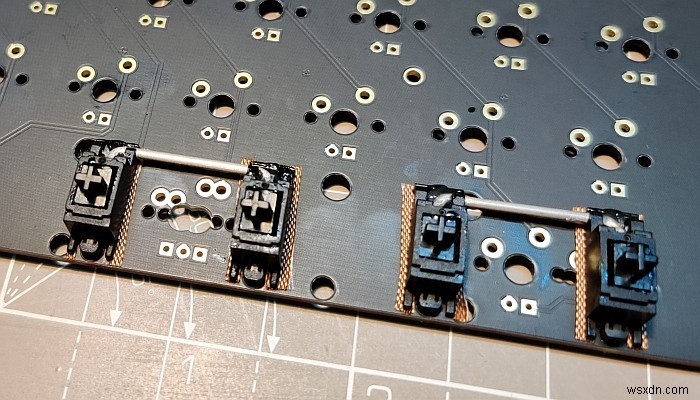

Chế độ Band-Aid bao gồm việc lấp đầy khoảng trống giữa vỏ bộ ổn định và PCB bằng băng dính hoặc thạch cao y tế. Điều này hoạt động tốt nhất khi thạch cao được sử dụng là loại vải dệt, dày cũng như phù hợp để phục vụ mục đích.
1. Đo chiều dài và chiều rộng của chân đế bộ ổn định.
2. Sử dụng các phép đo để cắt các dải thạch cao y tế - mỗi dải một lớp. Cắt các lỗ có kích thước thích hợp cho các trụ gắn bộ ổn định.
3. Dán các dải thạch cao vào các điểm gắn bộ ổn định tương ứng trên PCB.
4. Gắn bộ ổn định vào PCB.
Tùy chọn bổ sung:Mod Co nhiệt
Mod co nhiệt rất đáng để gặp rắc rối mặc dù cần thêm các công cụ và vật liệu. Thực hiện sửa đổi này giúp cải thiện đáng kể âm thanh, cảm giác và độ tinh chỉnh của bàn phím. Bởi vì mod này được thiết kế để đẩy giới hạn dung sai của chất ổn định, nó có thể gây ra ràng buộc của chất ổn định trong một số trường hợp hiếm hoi. Thay thế bộ ổn định ràng buộc bằng một bộ phận dự phòng hoặc bỏ qua bản sửa đổi trong trường hợp đó.

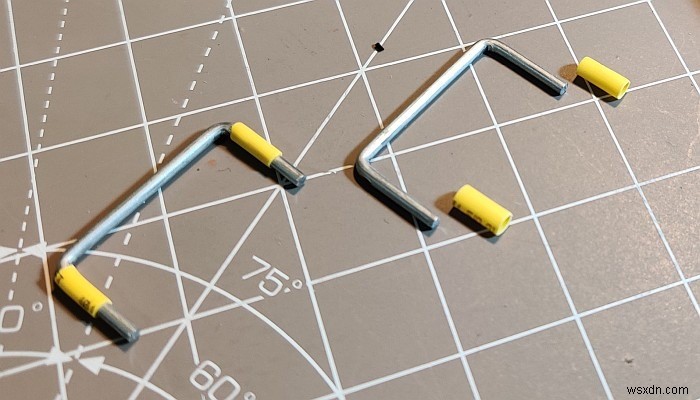

1. Lấy một con dao thủ công / sở thích và ống co nhiệt có đường kính 1,6mm. Cắt ống thành các đoạn 6mm. Chuẩn bị hai ống trên mỗi dây ổn định.

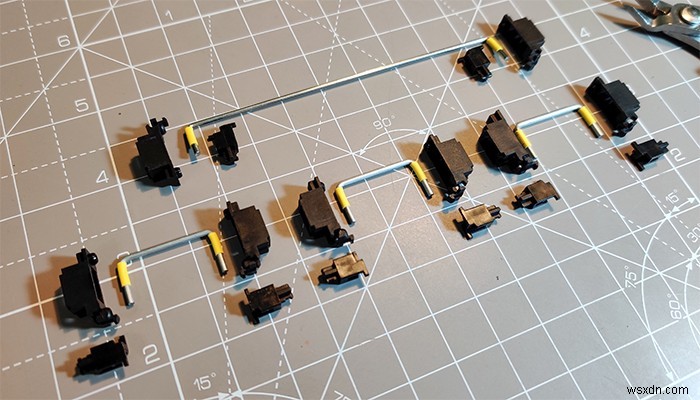

2. Luồn hai đoạn ống co nhiệt 6mm qua mỗi đầu của dây ổn định. Trượt ống qua dây ổn định đến điểm mà nó uốn theo góc vuông.
3. Sử dụng súng nhiệt hoặc bật lửa để thu nhỏ các ống tại chỗ. Đảm bảo rằng ống co nhiệt không di chuyển ra khỏi vị trí. Đun nóng cho đến khi ống co lại chắc chắn vào dây và không thể di chuyển được. Nếu bạn đang sử dụng bật lửa hoặc bất kỳ ngọn lửa trần nào khác, đừng đẩy ống co nhiệt vào ngọn lửa trần - thay vào đó hãy sử dụng nhiệt bức xạ của nó.
4. Loại bỏ tiếng rung dây ổn định
Vấn đề số 4 có thể được tìm thấy trong 100 phần trăm các loại bộ ổn định. Điều này hoàn toàn không thể bỏ qua vì tôi chưa tìm thấy một loại bộ ổn định duy nhất miễn nhiễm với giới hạn thiết kế khó chịu này. Giải pháp cũng khá đơn giản. Sử dụng nhiều loại dầu nhớt đặc hơn, nhớt hơn là bí quyết thành công ở đây.
Đó cũng là lý do tại sao tôi khuyên bạn nên sử dụng mỡ silicon hoặc mỡ điện môi thay vì mỡ Krytox GPL 205 đắt tiền hơn (nhưng tương đối mỏng hơn). Phương pháp này thậm chí còn hiệu quả hơn khi kết hợp với mod co nhiệt. Nhưng nó cũng hoạt động mà không cần mod.

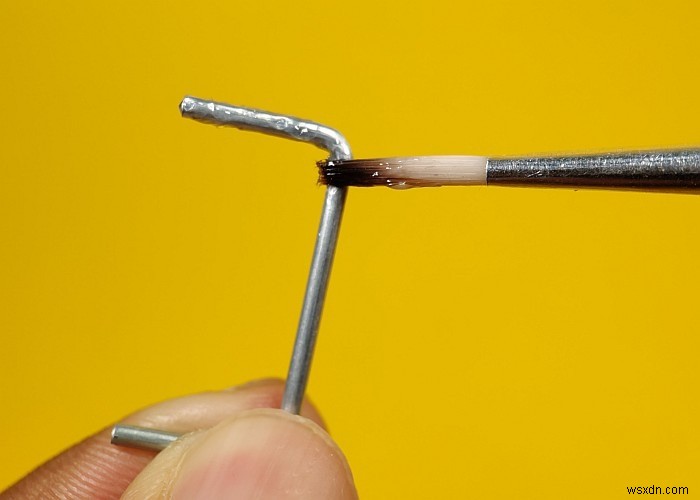

1. Lấy một bàn chải và phủ lên nó bằng chất bôi trơn bằng kỹ thuật đã đề cập trước đó trong bước 2-2. Bôi một lớp chất bôi trơn tự do, nhưng đồng nhất lên cả hai đầu của dây ổn định như thể hiện trong hình dưới đây. Đừng quên bôi trơn đầu của dây ổn định.
2. Bôi trơn nửa cm của dây qua góc. Điều này sẽ đảm bảo rằng nó quay tự do trong kênh bên trong vỏ bộ ổn định mà không có bất kỳ ma sát hoặc tiếng ồn nào.
3. Lắp ráp lại các bộ ổn định như được minh họa trong phần “Lắp ráp bộ ổn định” của hướng dẫn xây dựng bàn phím cơ tùy chỉnh của chúng tôi.

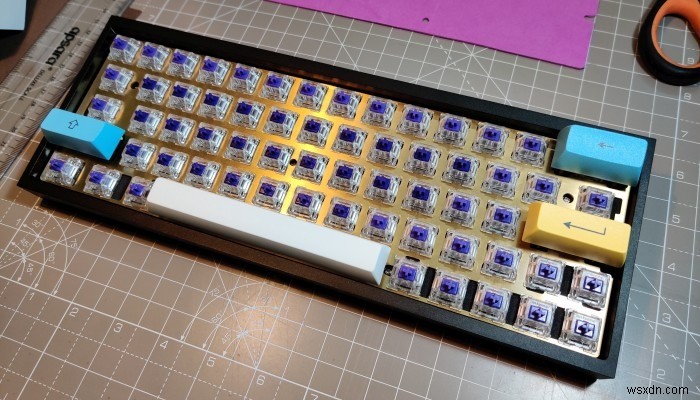

Về cơ bản là vậy. Khi bạn đã lắp ráp lại bàn phím của mình, bạn sẽ nhận thấy sự khác biệt ngày và đêm trong cảm giác và âm thanh tổng thể. Trong thời gian chờ đợi, hãy chú ý theo dõi phần tiếp theo của hướng dẫn sửa đổi bàn phím nâng cao này, nơi bạn sẽ tìm hiểu cách sửa đổi các công tắc.
