Chúng tôi đã đề cập đến mọi thứ, từ những điều cơ bản về bàn phím cơ tùy chỉnh đến việc xây dựng một bàn phím từ đầu. Sau khi đã chế tạo được bàn phím cơ của riêng mình, việc sửa đổi nó để hoàn thiện là bước tiến hóa tiếp theo. Chúng tôi đã giải quyết vấn đề đó với bộ ổn định và hướng dẫn sửa đổi công tắc. Điều này đưa chúng ta đến phần cuối cùng của loạt bài sửa đổi bàn phím, nơi chúng tôi cải thiện vỏ và tấm bàn phím. Hãy nhớ đọc các bài viết này để hiểu các thuật ngữ và khái niệm cơ bản được sử dụng trong hướng dẫn này.
Bàn phím là nhạc cụ gõ
Cũng như các bộ ổn định và công tắc, việc mua các hộp nhôm hoặc đồng thau phay CNC chất lượng cao không giúp bạn thoát khỏi tình trạng khó khăn. Vỏ bàn phím hầu hết đều rỗng, nhưng hãy kết hợp điều đó với việc ghép các phím bấm và bạn có một nhạc cụ gõ trên tay. Không có gì ngạc nhiên khi những người đam mê bàn phím cơ tùy chỉnh khá đặc biệt về âm thanh của chúng.
Điều này càng quan trọng hơn đối với những bàn phím đắt tiền có vỏ kim loại được phay CNC. Những loại này có xu hướng có âm vực cao hơn theo bản chất của vật liệu, khiến chúng có âm thanh nhỏ và rỗng nếu không được xử lý âm thanh thích hợp. Hướng dẫn này có ý định giải quyết vấn đề đó - tức là làm giảm âm của vỏ máy cũng như đĩa đệm để cải thiện cách phát ra âm thanh bàn phím của bạn.
Những gì bạn cần để bắt đầu
Hướng dẫn sửa đổi bàn phím này khá đơn giản. Việc tách rời và ghép các bàn phím cơ tùy chỉnh lại với nhau khá đơn giản. Tất cả những gì bạn cần cho bản mod này là một số vật liệu hấp thụ âm thanh tốt, dụng cụ cắt sắc bén và dụng cụ đo lường chính xác. Danh sách các công cụ cần thiết không dài, nhưng tôi đã bao gồm một số công cụ tùy chọn chính xác hơn và / hoặc giúp công việc dễ dàng hơn.
1. Vật liệu giảm âm
Điều này có nhiều dạng. Loại được sử dụng trong hướng dẫn này là bọt EVA, loại bọt này không đắt và dễ mua ở các cửa hàng thủ công. Mua ít nhất một vài tấm có kích thước bàn phím với độ dày 1mm và 2mm. Điều này sẽ cho phép bạn kết hợp chúng để đạt được độ dày chính xác. Nếu bạn sẵn sàng chi tiêu nhiều hơn, bạn có thể nhận được kết quả tốt hơn với các tấm cao su. Nếu túi của bạn cạn kiệt, bạn có thể thử một sản phẩm thay thế sản xuất tại Hoa Kỳ có tên là Sorbothane. Nó được NASA sử dụng, vì vậy hãy mong đợi nó mang lại kết quả tốt nhất. Tuy nhiên, nó có thể thực sự đắt so với những gì chúng tôi định làm trong hướng dẫn này.
2. Dụng cụ cắt sắc bén
Công cụ tốt nhất cho công việc là một con dao thủ công / sở thích từ một thương hiệu có uy tín như Xacto. Lưỡi dao càng sắc bén, công việc của bạn sẽ nhanh chóng và sạch sẽ hơn. Máy cắt hộp hoạt động hiệu quả, nhưng chúng tương đối buồn tẻ và khó sử dụng đối với loại cắt mịn cần thiết ở đây.
3. Dụng cụ đo lường
Mặc dù thước đo khiêm tốn hoạt động cho các phép đo hai chiều, nhưng việc thực hiện các phép đo bên trong của các vật thể 3D phức tạp chẳng hạn như vỏ bàn phím đòi hỏi một số thứ liên quan hơn như thước cặp kỹ thuật số hoặc quay số. Một thước dây cũng hoạt động trong một nhúm. Tạo dấu đo lường trên một dải giấy mỏng là một cách tiện dụng để đo kích thước của các vật thể 3D phức tạp. Chỉ cần đặt dải giấy phẳng ra khi bạn đánh dấu xong và đo các điểm đánh dấu bằng thước thông thường.
4. Bộ tuốc nơ vít
5. Bộ đục lỗ (tùy chọn)
6. Băng keo hai mặt (mỏng) (tùy chọn)
7. Bút chì hoặc công cụ đánh dấu khác
Giảm âm cho tấm

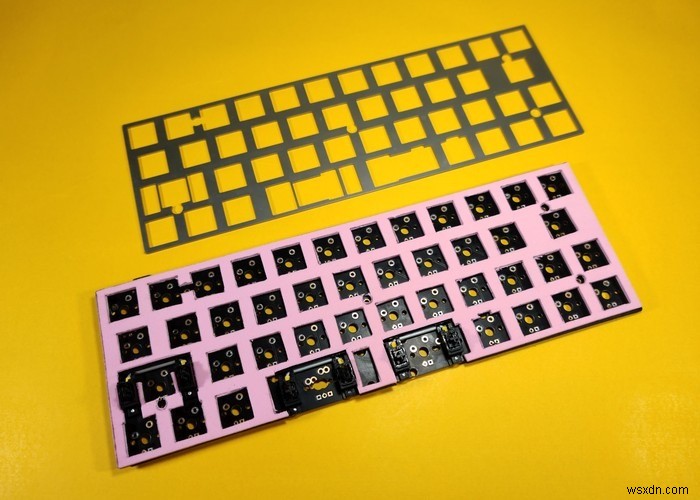

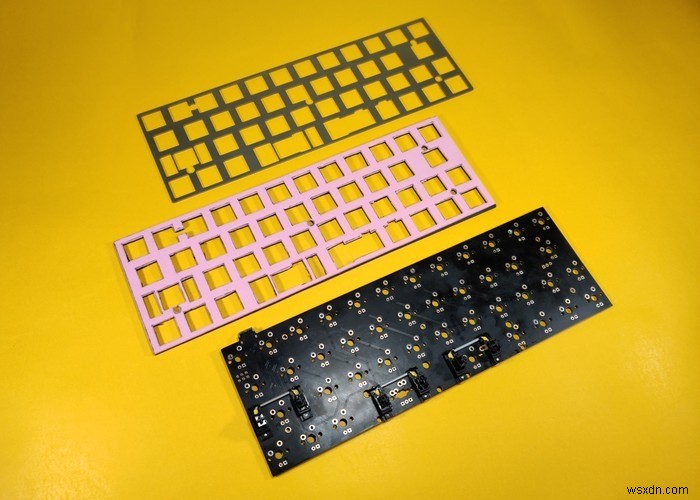

Một phần lớn của nốt nhỏ, rỗng trên bàn phím đến từ tấm kim loại rung lên khi nhấn phím. Điều này được khuếch đại hơn nữa nhờ khoảng cách 3,5 mm giữa PCB và tấm đóng vai trò như một buồng âm thanh. Chúng tôi sẽ lấp đầy khoảng trống này bằng vật liệu giảm chấn để giảm bớt âm thanh rỗng. Các đặc tính chống rung của vật liệu cũng ngăn không cho tấm tạo ra tiếng ồn. Điều này sẽ cho phép âm thanh tự nhiên của công tắc trở nên nổi bật mà không bị lu mờ bởi tiếng ồn tấm.

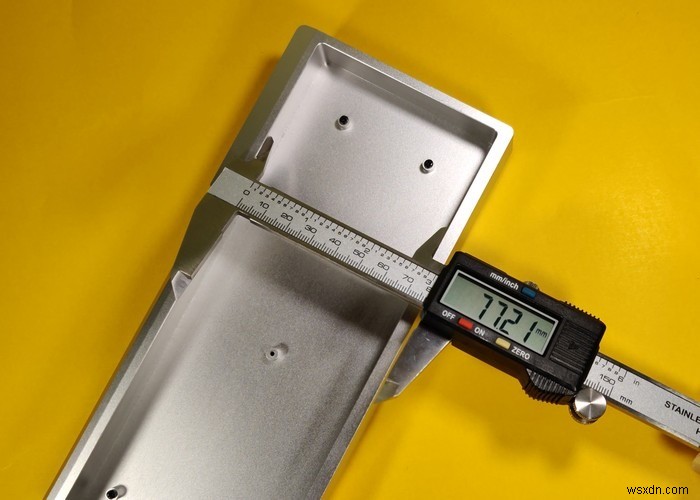

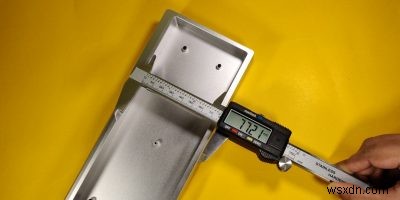

1. Điều này nghe có vẻ phản trực giác, nhưng chúng tôi bắt đầu bằng cách đo kích thước vỏ thay vì tấm. Điều này áp dụng cho tất cả các loại kiểu lắp thùng máy từ kiểu gắn khay đến kiểu gắn bánh sandwich, vì mục tiêu của chúng tôi là có vật liệu giảm âm (trong trường hợp này là bọt EVA) để che khuất tấm để tạo ra một miếng đệm kín khí với vỏ. Điều này sẽ làm giảm đáng kể tiếng ồn bên trong do rò rỉ bên ngoài thùng máy.
Bọt tuân thủ, vì vậy bạn có thể sử dụng kích thước chính xác nếu bạn đang sử dụng các công cụ đo lường chính xác hoặc bạn có thể thêm milimet cho mỗi kích thước. Tốt hơn là nên có nhiều tài liệu hơn và trang trí muộn hơn là thiếu hụt.
2. Chuyển các phép đo sang tấm xốp EVA.
Khoảng cách giữa tấm và bọt là 3,5 mm trên tất cả các bàn phím. Bọt EVA thường được tìm thấy ở các kích thước 1mm, 2mm, 3mm và 5mm. Do đó, bạn sẽ phải sử dụng hai tấm 2mm hoặc kết hợp các tấm 3mm và 1mm. Độ dày thêm 0,5mm cải thiện khả năng giảm chấn. Sử dụng băng dính hai mặt hoặc keo bọt tương thích để giữ các tấm lại với nhau. Điều này rất quan trọng để tránh đau đầu khi cắt tờ giấy.

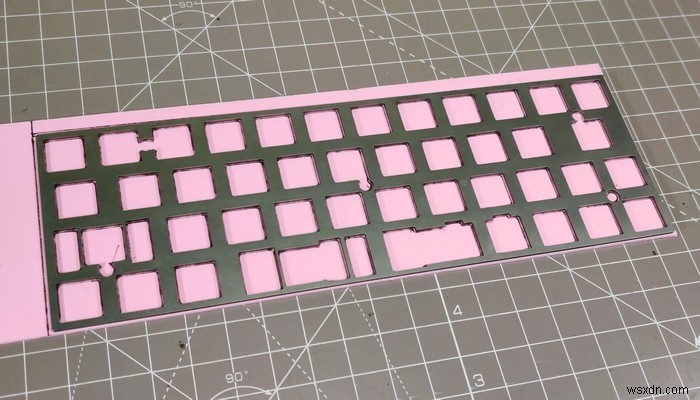

3. Sử dụng tấm làm giấy nến để chuyển các đường đã cắt lên tấm xốp EVA. Các vết cắt của bạn sẽ chính xác hơn nếu bạn sử dụng một công cụ đánh dấu tốt và giữ các đường cắt gần với mép tấm hơn.
4. Sử dụng một con dao thủ công / sở thích sắc bén để thực hiện tất cả các vết cắt. Các vết cắt mịn hơn, chẳng hạn như các lỗ của công tắc, sẽ sạch và chính xác nếu bạn sử dụng một lưỡi dao sắc. Sử dụng một lưỡi dao xỉn màu sẽ khiến công việc của bạn lâu hơn, gây khó chịu và không chính xác.

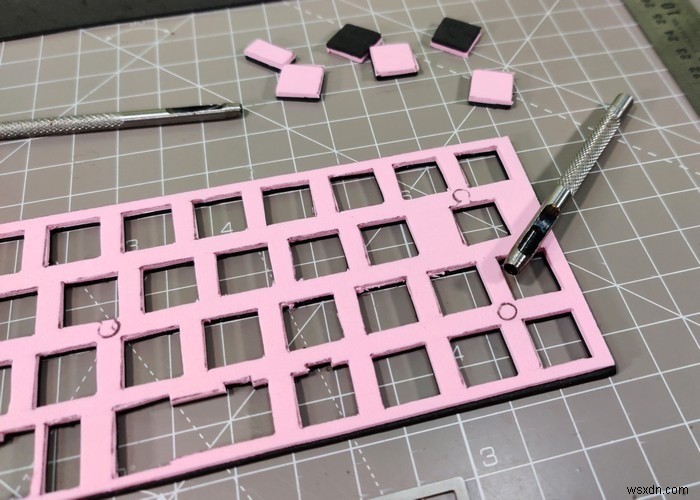

Bàn phím gắn khay sẽ cần một chiếc đục lỗ có kích thước phù hợp để tạo không gian cho các trụ vít gắn khay. Bạn cũng có thể đục lỗ bằng cách sử dụng một lưỡi dao, nhưng kết quả không được gọn gàng và chính xác bằng cách sử dụng một công cụ đục lỗ chuyên dụng.
5. Tùy thuộc vào kích thước vật lý của loại bộ ổn định ưa thích của bạn, bạn có thể phải cắt bớt một số vật liệu để phù hợp với chúng.

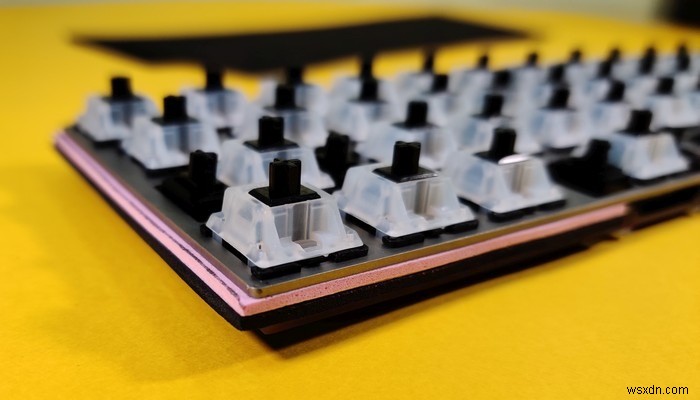

6. Hoàn thiện cụm PCB / tấm bằng cách hàn các công tắc vào PCB. Tham khảo hướng dẫn thay thế công tắc của chúng tôi để tìm hiểu cách hàn công tắc.
Đừng quên trường hợp
Xử lý âm học trường hợp ít phức tạp và tẻ nhạt hơn nhiều so với âm bản. Việc lót bên trong hộp bằng xốp không phức tạp nhưng lại khá quan trọng. Vỏ kim loại được phay CNC là môi trường có mật độ cao giúp truyền tiếng ồn bên trong khá hiệu quả. Thêm một lớp giảm âm ngăn điều này xảy ra. Phương pháp thực tế sẽ thay đổi đôi chút tùy theo kiểu lắp của vỏ máy của bạn. Hãy nhớ đọc hướng dẫn cơ bản về bàn phím của chúng tôi nếu bạn nghe thấy âm thanh tiếng Hy Lạp và tiếng Latinh. Bài báo đó bao gồm tất cả các cơ sở.

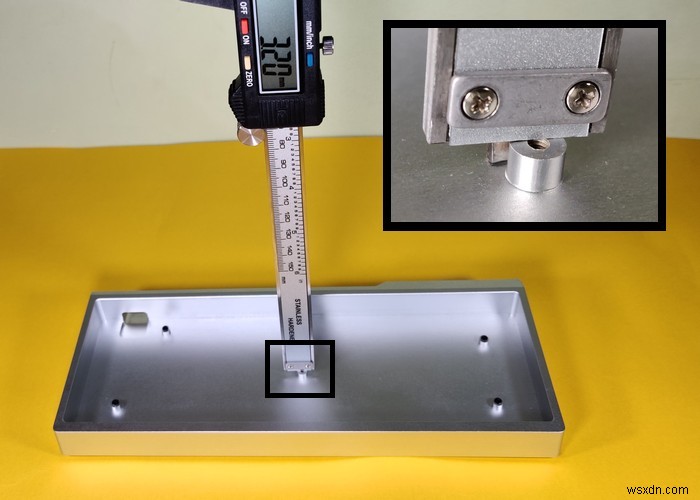

1. Bước đầu tiên là tìm khoảng hở giữa sàn của vỏ máy và PCB để xác định độ dày của tấm xốp EVA. Đối với các trường hợp gắn khay, chỉ cần đo chiều cao của các trụ gắn PCB và trừ đi chiều cao của thành phần cao nhất nhô ra khỏi đáy PCB. Trong ví dụ minh họa bên dưới, PCB được gắn ở chiều cao 3,2mm và thành phần cao nhất ở mặt dưới của PCB là bóng râm trên 1mm, vì vậy chúng ta có thể sử dụng bọt 2mm.
Tính toán thậm chí còn dễ dàng hơn đối với tất cả các loại kiểu lắp ốp lưng khác. Tất cả những gì bạn phải làm là đo khoảng cách giữa đáy tấm và sàn thùng. Sau đó, trừ nó với khoảng cách bắt buộc 3,5 mm giữa tấm và PCB ngoài độ dày của PCB và thành phần cao nhất nhô ra khỏi nó. Ví dụ:nếu khoảng cách giữa đáy tấm và sàn vỏ là 10mm, PCB dày 2mm và thành phần cao nhất ở mặt dưới cao 1,5mm, thì bạn có thể sử dụng độ dày 10 - (3,5 + 2 + 1,5) =3mm Tấm xốp EVA.

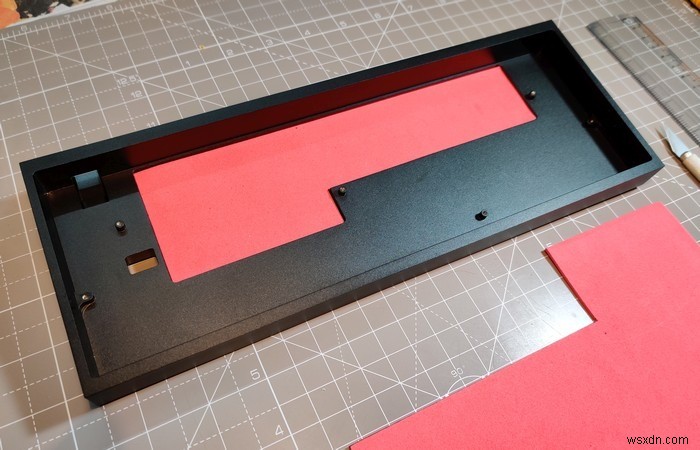

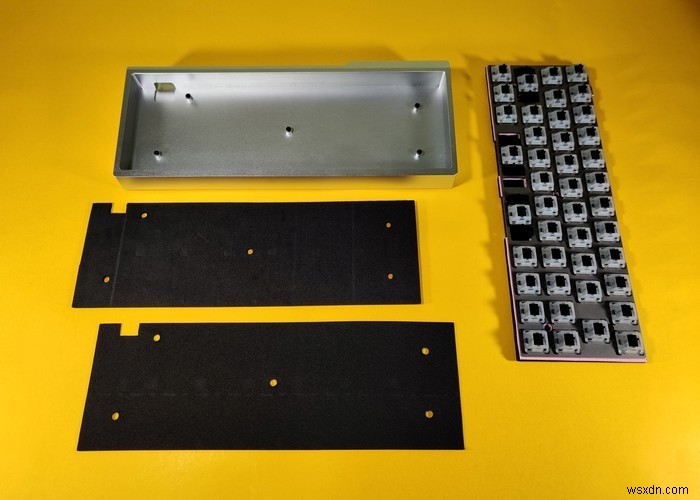

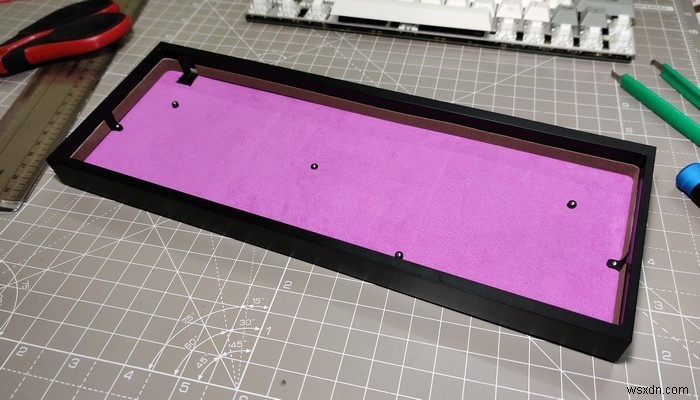

2. Chúng tôi đã đo các kích thước của vỏ, vì vậy tất cả những gì còn lại là cắt bỏ các miếng đệm bằng xốp EVA theo các kích thước thích hợp. Hộp gắn khay yêu cầu đục lỗ cho các trụ lắp. Các đường cắt bổ sung cho cổng USB cũng cần được đo, đánh dấu và cắt như hình dưới đây.
3. Nếu trường hợp của bạn có bất kỳ phần rỗng nào, hãy đo độ sâu và lấp đầy bằng xốp EVA cắt ra có kích thước phù hợp.
4. Với sàn của thùng máy được xử lý cách âm, chúng tôi di chuyển lên bốn cạnh thẳng đứng. Hãy nhớ khoảng cách giữa đáy tấm và sàn hộp mà bạn đã đo trước đó? Đó là bề rộng của dải bọt EVA mà bạn sẽ cần để che các mặt của vỏ máy. Độ dày của dải bọt này ít nhất phải là 1mm để giảm chấn hiệu quả và không được vượt quá 2mm, nếu không PCB sẽ bám vào nó.

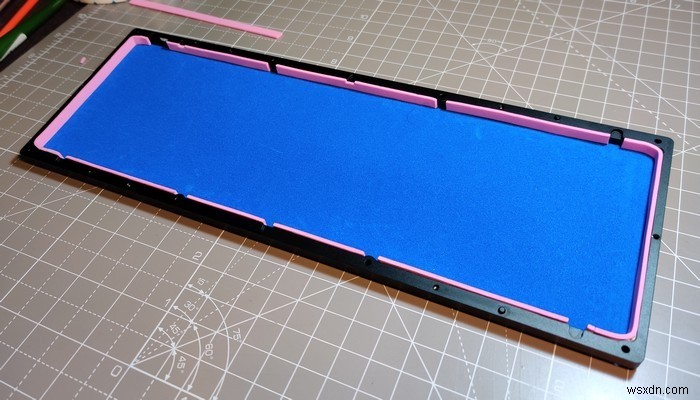

Các trường hợp gắn trên / dưới, gắn miếng đệm và gắn bánh mì sẽ yêu cầu phải để lại một số khoảng trống trong dải này như hình dưới đây. Cần có các khoảng trống để tránh các vấn đề về khe hở với các trụ lắp.
Thats tất cả để có nó. Lắp ráp bàn phím của bạn và ngạc nhiên về cách âm thanh của nó được cải thiện hoàn toàn.
