Hướng dẫn nâng cao bàn phím: Cách bôi trơn switch (công tắc)

Bôi trơn switch bàn phím không phải là khoa học tên lửa. Tuy nhiên, đây cũng không phải việc bạn làm được ngay lần đầu. Hầu hết mọi người cuối cùng hỏng hàng trăm switch đắt tiền trong khi luyện tập. Và điều đó vẫn không đảm bảo bạn sẽ đạt được sự nhất quán. Thực tế, một bàn phím được bôi trơn không đều cảm giác tệ hơn khách quan so với bàn phím không bôi trơn.

May mắn thay, đây không phải hướng dẫn bôi trơn switch trung bình. Bạn sẽ không mù quáng làm theo hướng dẫn mà không hiểu quy trình. Trong hướng dẫn bôi trơn switch này, bạn sẽ học cách switch bàn phím hoạt động; tìm hiểu các công cụ, chất bôi trơn, phụ kiện khác nhau và tại sao cần chúng; và cuối cùng, cách bôi trơn switch.

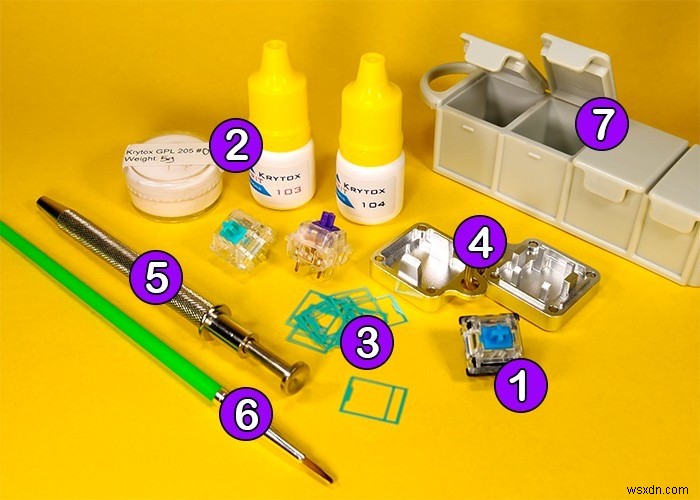

Công cụ cần thiết để bôi trơn switch

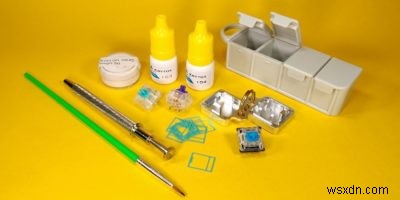

Hãy kiểm tra tất cả công cụ và vật tư tiêu hao cần thiết. Với khoảng 3 phút mỗi switch, bôi trơn thủ công mất vài giờ cho một bàn phím. Chi thêm chút cho công cụ làm việc dễ dàng và nhanh hơn đáng đồng tiền bát gạo.

Tuy nhiên, bạn sẽ thấy các công cụ tùy chọn (và đắt hơn) được liệt kê cùng với các đối ứng rẻ hơn. Bạn tự quyết muốn花更多时间还是更多金钱 để đạt cùng mục tiêu.

1. Switch (công tắc)
2. Chất bôi trơn switch
3. Switch films (tùy chọn)
4. Switch opener (tùy chọn) hoặc kìm mũi nhọn góc (type-15)
5. Công cụ nhặt kim cương (tùy chọn)
6. Cây vẽ (size-00)
7. Ít nhất 4 hộp có nắp (tùy chọn)

Cấu tạo switch kiểu MX

Hãy nhìn kỹ cơ chế hoạt động của switch kiểu MX. Phần lớn switch phổ biến trong hobby này dựa trên thiết kế Cherry MX gốc. Hiểu cách hoạt động của các switch này rất quan trọng để xác định các điểm ma sát. Đó là chìa khóa để xây dựng chiến lược bôi trơn tốt.

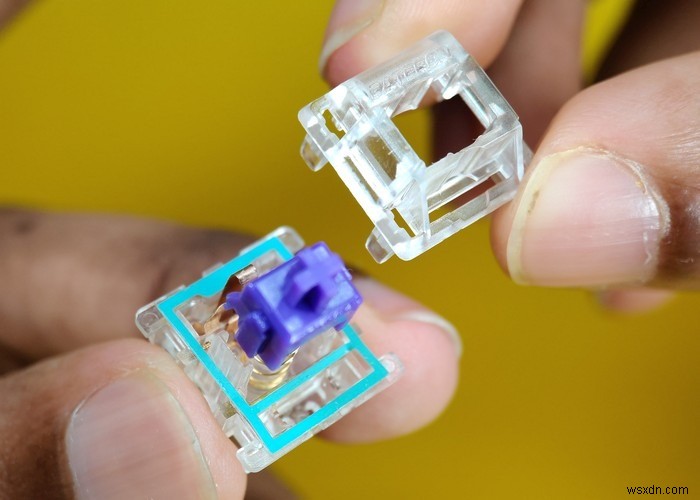

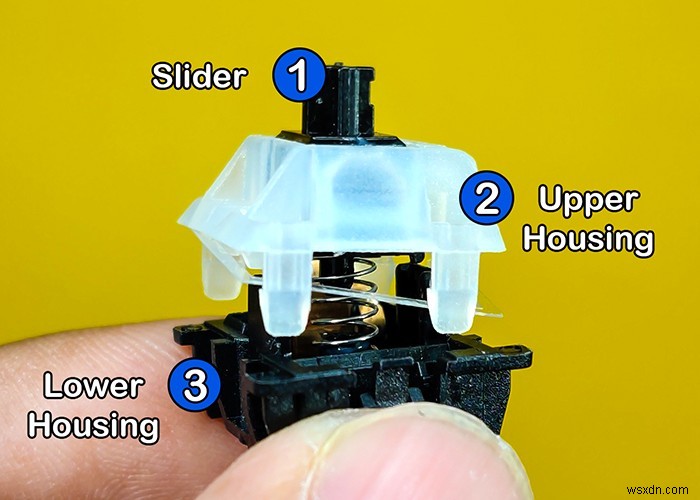

Thiết kế Cherry MX khá đơn giản và bao gồm ba thành phần chính: upper housing (phần trên), lower housing (phần dưới) và slider assembly (tổ hợp trượt).

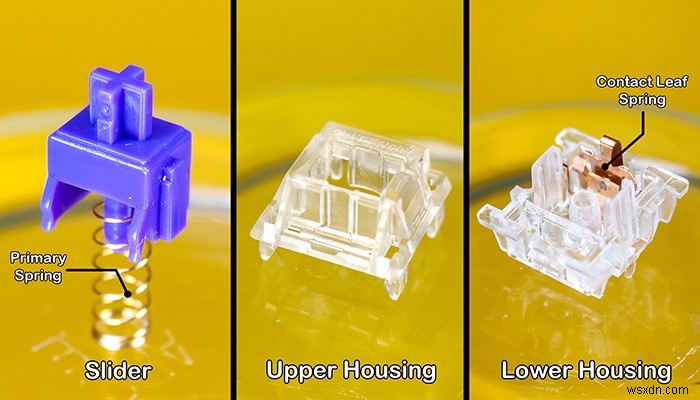

Hình ảnh dưới đây cho thấy rõ hơn các thành phần riêng lẻ. Upper housing là một khối nhựa đúc đơn lẻ. Không phức tạp, vì nó chỉ tồn tại để ngăn slider văng ra khỏi housing.

Slider assembly phức tạp hơn một chút. Nó bao gồm một slider nhựa liên kết với một lò xo xoắn. Lò xo xoắn là thứให้ mỗi switch trọng lượng riêng. Tạo switch nặng, trung bình, nhẹ chỉ là vấn đề dùng lò xo mềm hoặc cứng hơn.

Lower housing là phần phức tạp nhất của switch và bao gồm ba thành phần riêng biệt – housing nhựa và các lá tiếp xúc đồng. Housing nhựa chứa một trục rỗng ở giữa cho phép slider di chuyển lên xuống. Đây là nguồn ma sát nhựa-trên-nhựa chính.

Trục trung tâm được bao quanh bởi hai rail được thiết kế để giảm độ lắc của slider. Các rail ngăn độ lắc bằng cách cung cấp đường thẳng cho các tab hướng dẫn tương ứng trên slider di chuyển. Đây là nguồn ma sát đáng kể thứ hai.

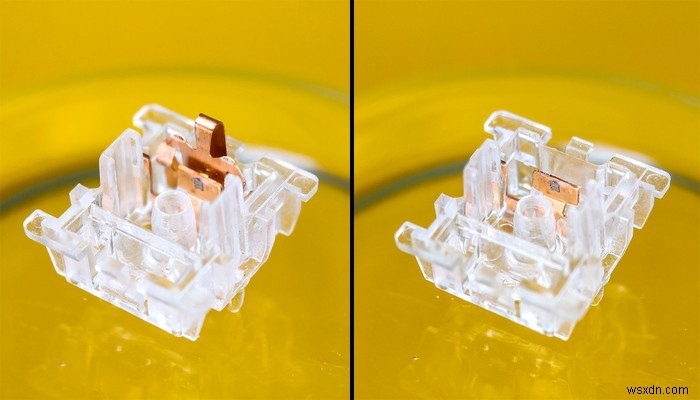

Các lá tiếp xúc bao gồm một lò xo lá và lá tiếp xúc tĩnh. Lá tiếp xúc tĩnh là tấm đồng nhỏ hơn bị cô lập ở bên phải hình ảnh trên.

Lá lò xo tiếp xúc có xu hướng tự nhiên đẩy vào lá tiếp xúc tĩnh nhỏ hơn mọi lúc. Tuy nhiên, hai lá tiếp xúc được giữ riêng biệt bởi slider khi switch ở trạng thái nghỉ. Kích hoạt switch làm slider di chuyển xuống, cho phép các lá tiếp xúc kết nối và hoàn thành mạch điện. Điều này được ghi nhận là một lần nhấn phím.

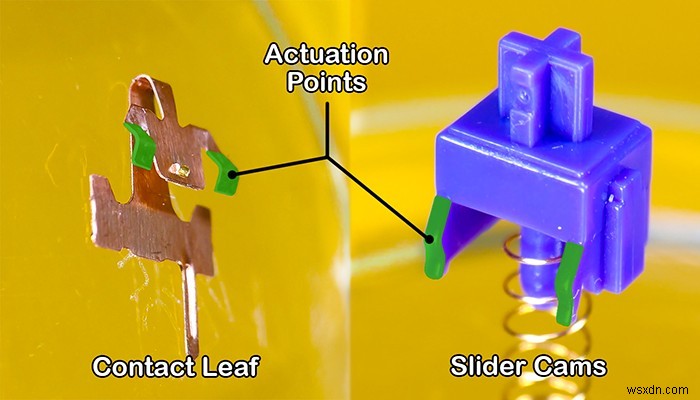

Hình ảnh trên giải thích cách hai răng nhỏ (bên phải, đánh dấu xanh) trên slider giữ lá lò xo tiếp xúc xa lá tiếp xúc tĩnh khi switch ở trạng thái nghỉ. Các răng hoặc slider cam đóng vai như ngón tay nhựa đẩy vào các phần lồi tương ứng trên lá lò xo tiếp xúc (bên trái, cũng đánh dấu xanh).

Nhấn switch làm slider di chuyển xuống và slider cam di chuyển ra, cho phép lá lò xo tiếp xúc rơi vào lá tiếp xúc tĩnh và hoàn thành mạch. Các điểm slider cam và lá lò xo tiếp xúc gặp nhau cũng là nguồn ma sát nhựa-trên-kim loại đáng kể.

Switch Films (Phim switch) Không Thể Thiếu

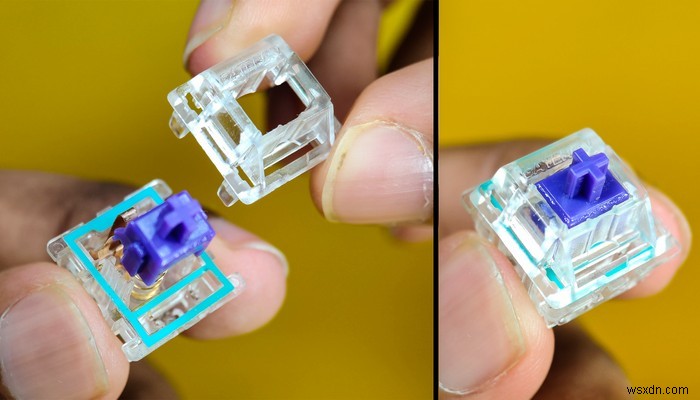

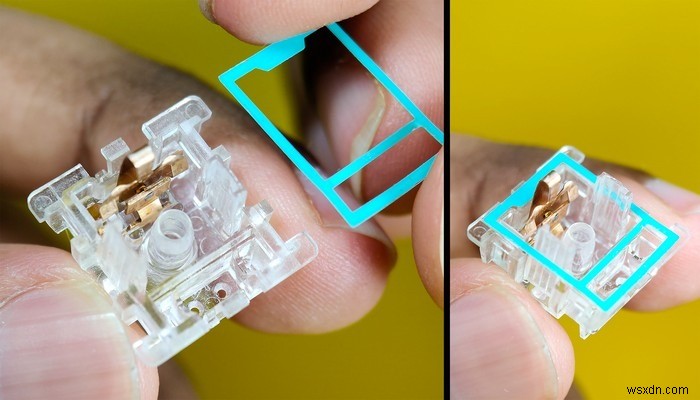

Switch films là tùy chọn. Tuy nhiên, đây là cách rẻ nhất để cải thiện đáng kể switch linear và tactile gốc chỉ với 5 USD cho 110 switch. Nguồn cải thiện ở đây là độ lắc (demo video) tồn tại giữa hai nửa housing switch. hầu như mọi switch đều có độ lắc nhất định theo thiết kế. Switch films loại bỏ độ lắc bằng cách lấp đầy khoảng trống giữa upper và lower housing.

Có đáng chi 5 USD để loại bỏ khoảng trống giữa hai housing switch?

Khoảng trống giữa hai housing không chỉ tạo độ lắc, nó còn làm switch hoạt động như những chiếc cymbal hi-hat nhỏ. (Xem video để hiểu hi-hat cymbal hoạt động như thế nào.) Upper và lower housing tạo ra âm thanh percussion giống như hi-hat trong bộ trống. Loại bỏ độ lỏng lẻo với switch films loại bỏ vấn đề này, làm switch nghe nhất quán và yên tĩnh hơn. Video này demo films làm switch nghe tốt hơn.

Điều này không thành vấn đề nếu vì lý do nào bạn thực sự thích âm thanh percussion đó. Tuy nhiên, khoảng trống giữa hai nửa housing không nhất quán giữa các switch. Điều này dẫn đến các switch tạo ra âm thanh acoustic không nhất quán. Chưa kể, switch linear và tactile không nên tạo ra những âm thanh to và khó chịu này từ đầu.

Công cụ nhặt kim cương (Jeweler's Claw Pick-Up Tool)

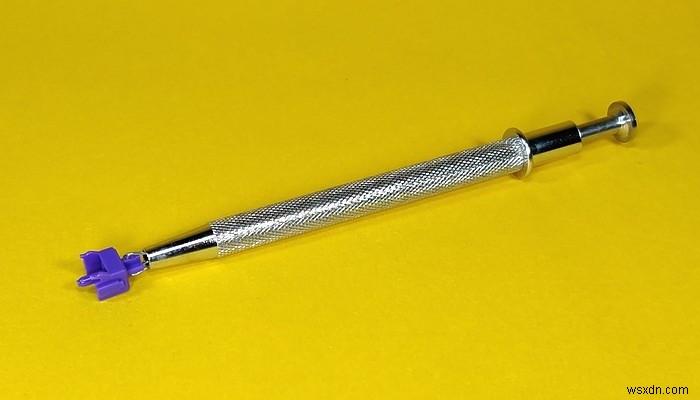

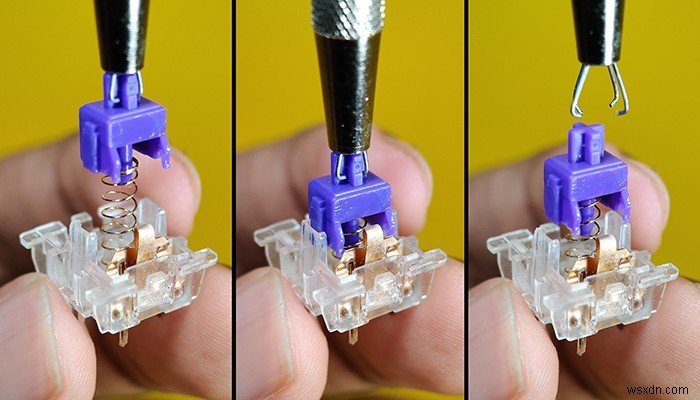

Công cụ nhặt kim cương là công cụ nhặt giúp việc cầm slider dễ dàng hơn trong quá trình bôi trơn.

Chọn cây vẽ phù hợp

Một cây vẽ tốt là nhu cầu tối thiểu. Cây vẽ chất lượng cao làm từ lông tự nhiên mịn sẽ giữ chất bôi trơn tốt và nhất quán hơn cây vẽ rẻ với lông nhân tạo thô. Chất lượng bôi trơn còn phụ thuộc vào chọn size cây vẽ đúng.

Tuyệt đối khuyên dùng cây vẽ size-00. Đạt được bôi trơn nhất quán phụ thuộc hoàn toàn vào lượng chất bôi trơn tải trên cây vẽ. Dùng cây vẽ lớn hơn sẽ tải quá nhiều lube mỗi lần, dẫn đến bôi trơn quá mức. Không gì hỏng switch nhanh hơn dùng quá nhiều chất bôi trơn.

Lưu ý chọn chất bôi trơn switch (Switch Lube)

Chất bôi trơn switch tiêu chuẩn được cộng đồng bàn phím trên toàn cầu dùng là nhãn Krytox. Nó an toàn cho nhựa, bền và có dạng dầu hoặc mỡ. Độ nhớt cao hơn của mỡ đảm bảo bám dính tốt hơn và làm switch cảm giác mượt như bơ so với dầu. Nhưng chúng khó bôi đúng và không khuyến khích cho người mới. Chất bôi trơn độ nhớt cao như mỡ lý tưởng cho switch linear nơi mục tiêu chính là độ mượt. Tuy nhiên, mỡ có thể giảm độ tactile của switch tactile và loại bỏ hoàn toàn click của switch clicky.

Điều đó khiến dầu phù hợp hơn cho switch tactile và clicky, mang lại độ mượt vừa phải mà không giảm quá nhiều tactile feedback hoặc click. Krytox oils có các cấp độ độ nhớt từ 103 đến 107, độ nhớt tăng theo số cao hơn. Krytox greases trong thế giới bàn phím thường chỉ thấy cấp 205, lý tưởng cho switch linear.

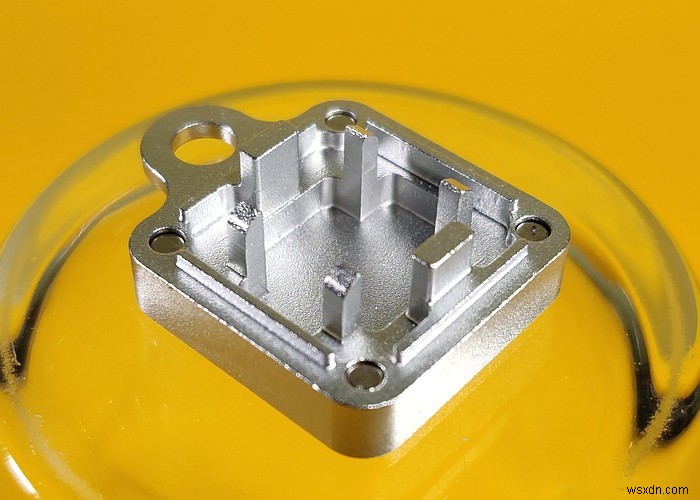

Nên dùng Switch Opener

Mở switch nhanh và an toàn với bộ kìm điện tử 9 USD rẻ hơn nhưng mất thời gian hơn và thêm rủi ro vô tình hỏng switch. Nếu bạn quyết tâm tránh switch opener, video này demo cách mở switch với kìm mũi nhọn góc type-15. Cho những ai muốn theo lời khuyên, dưới đây cho thấy cách dùng switch opener.

1. Mua switch opener.

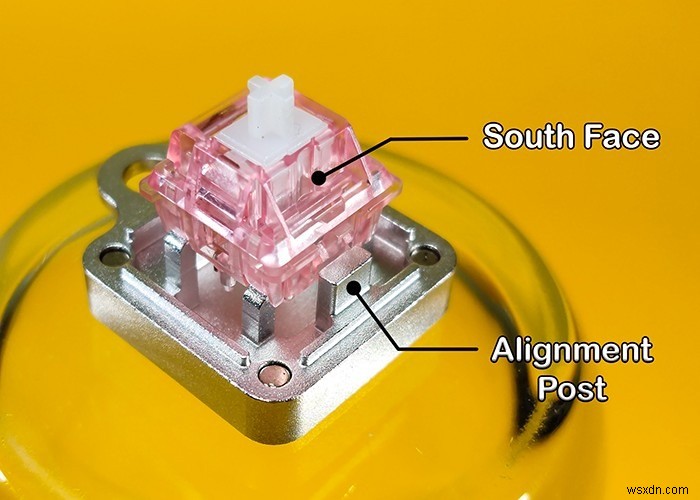

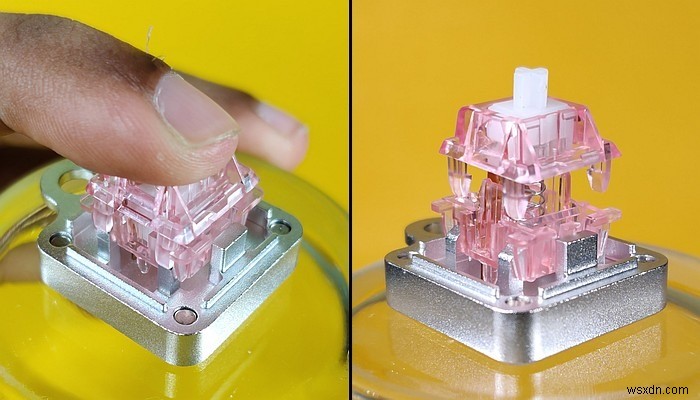

2. Xác định mặt nam (south face) của switch. Đó là mặt có cạnh dốc và lỗ thông cho socket LED. Đặt nó lên một trong hai cột căn chỉnh trên switch opener. Tham khảo hình dưới để rõ hơn.
3. Nhấn switch xuống. Thả ra. Xong, bạn đã mở được switch.

Cách bôi trơn các loại switch khác nhau

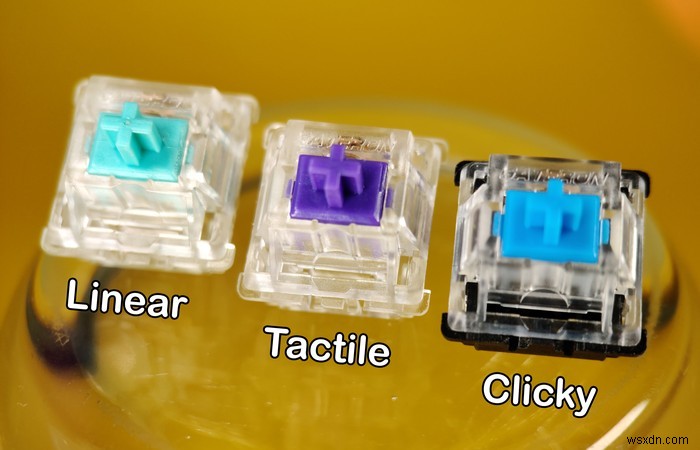

Switch kiểu Cherry MX, hoặc bất kỳ switch nào, có ba biến thể chính: linear, tactile và clicky. Tiếng click nghe được cũng như tactile feedback do clicky switch tạo ra khiến chúng phức tạp nhất về mặt cơ học. Tactile switch chủ yếu cảm nhận được chứ không nghe rõ. Chúng không tạo tiếng click mà chỉ có tactile bump. Linear switch đơn giản nhất, không cung cấp tactile feedback cũng không tạo tiếng click nghe được.

May mắn thay, sự đơn giản của thiết kế Cherry MX switch tập trung vào giảm chi phí sản xuất. Nói cách khác, mọi thành phần switch (trừ slider) đều có thể hoán đổi giữa ba loại switch. Điều này làm cho việc của chúng ta dễ dàng và ít phức tạp hơn.

Điều đó cũng có nghĩa là chiến lược bôi trơn của chúng ta phải thích ứng với các biến thể slider khác nhau cho từng loại switch. May mắn thay, sự đa dạng trong thiết kế slider bị hạn chế chỉ ở profile cam slider giữa linear và tactile.

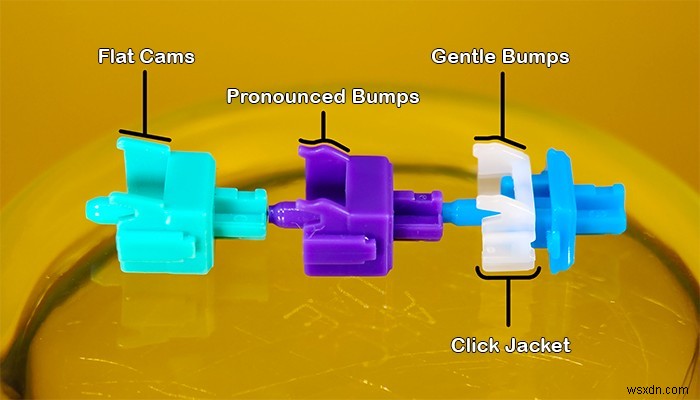

Chỉ một cái nhìn vào các profile này cho thấy switch linear có đường dốc đơn giản, trong khi cam trên slider tactile có một bump rõ rệt. Phần lồi này tạo tactile feedback khi trượt qua lá lò xo tiếp xúc.

Bôi trơn dày các slider cam của switch tactile sẽ làm mất đi đáng kể tactile feedback. Tốt hơn là không bôi trơn slider cam và lá lò xo tiếp xúc nếu muốn tối đa tactile feedback. Lớp mỏng dầu loãng trên phần này tuy nhiên sẽ đảm bảo actuation mượt mà mà không làm giảm quá nhiều tactile feedback.

Clicky switch chia slider thành một phần rời rạc mới gọi là click jacket. Thành phần mới (click jacket, màu trắng ở trên) kết hợp slider cam và tự do di chuyển dọc theo một cặp rail hướng dẫn tích hợp. Click jacket cũng tạo ra tiếng click đặc trưng bằng cách đập vào lower housing khi actuation.

Khi clicky switch bị nhấn xuống, slider cam được giữ cố định bởi lắp ráp lá tiếp xúc, ngay khi lá lò xo tiếp xúc nén dần dần. Khi slider di chuyển xuống tiếp, cam đẩy vào lá lò xo tạo năng lượng nén.

Năng lượng tích tụ này cuối cùng phóng click jacket nhanh chóng vào lower housing. Đó là cách bạn có tiếng click, nghe thực tế giống tiếng rèng rít kinh khủng. Không ngờ cộng đồng bàn phím custom ghét loại switch này đến mức muốn "xử lý".

Bôi trơn mặt trên và dưới của click jacket do đó phải tránh, hoặc bạn sẽ mất tiếng click hoàn toàn. Bạn có thể bôi trơn lá lò xo tiếp xúc và slider cam nếu không quan tâm mất tactile.

Phân vùng Slider (Zoning Sliders) để kiểm soát hành vi Switch

Đã hiểu các khái niệm cơ bản, hãy nhìn kỹ thành phần quan trọng nhất của quy trình bôi trơn – slider. Đạt được bôi trơn nhất quán dễ dàng, miễn là quy trình được hợp lý hóa. Việc đó là chia bề mặt slider thành các vùng riêng biệt.

Ý tưởng là mỗi lần bạn tải lube lên c솔 với lượng nhất quán, lần bôi đầu tiên là nặng nhất, các lần sau chuyển lượng lube giảm dần đến bề mặt thành phần.

Cách này, các phần/vùng cần bôi trơn nhẹ có thể đẩy xuống cuối thứ tự bôi trơn và các phần khác có thể bỏ qua hoàn toàn. Vì bây giờ chúng ta biết chính xác từng phần/vùng làm gì, bạn có thể chọn chiến lược bôi trơn đúng cho loại switch cụ thể hoặc tùy chỉnh thêm theo sở thích gõ phím cá nhân.

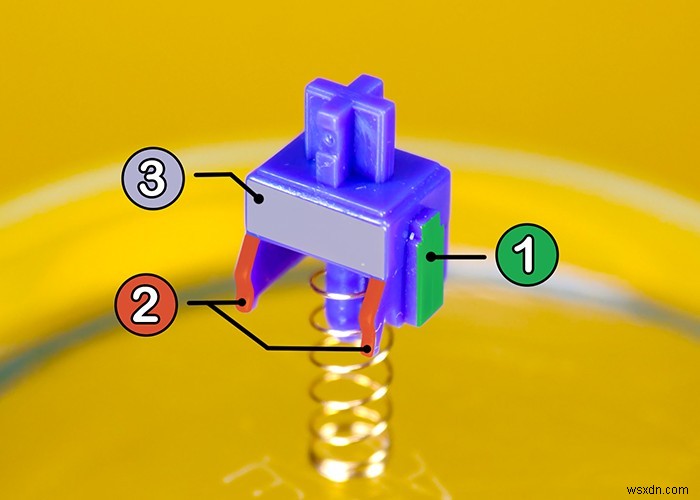

Ví dụ sau demo slider của switch tactile được bôi trơn theo cách cụ thể để đạt kết quả cụ thể – đảm bảo actuation mượt nhất, giảm nhẹ tactile, và giảm tối đa tiếng bottom-out cũng như upstroke.

1. Các guide tabs (đánh dấu xanh) hai bên slider phải bôi trơn đầu tiên sau khi tải lube lên cây vẽ. Đây là một trong những nguồn ma sát lớn nhất, nên bạn cần bôi trơn khá dày ở đây.
2. Vì chúng ta ưu tiên độ mượt actuation hơn tactile, có thể bôi trơn slider cam (đánh dấu đỏ) tiếp theo. Điều này sẽ giảm tactile một chút, nhưng ma sát cam-đến-lá-lò-xo sẽ bị loại bỏ.
3. Lần bôi thứ ba và cuối cùng của lượt tải lube này dành cho mặt bắc (north face) của slider (đánh dấu xám). Phần này có diện tích tiếp xúc nhỏ nhất và do đó chịu ma sát thấp nhất. Không cần bôi nhiều lube ở đây.

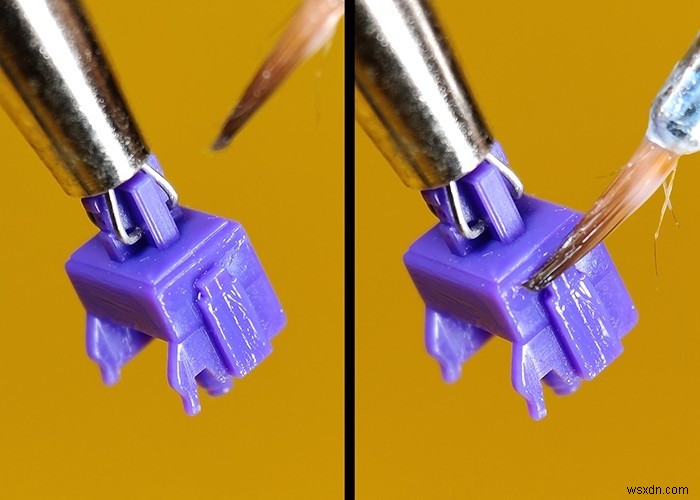

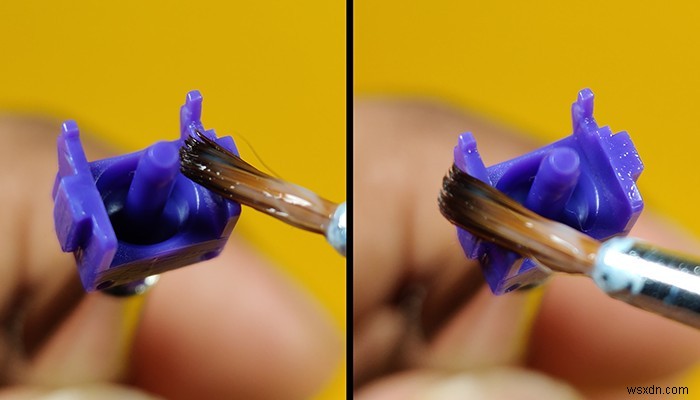

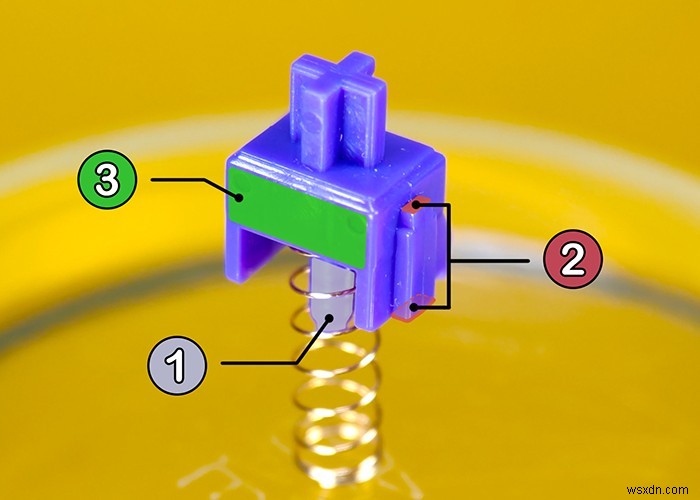

1. Với cây vẽ tải lại cùng lượng lube, slider guide rod (đánh dấu xám ở dưới) nhận lần bôi đầu tiên vì nó là nguồn ma sát lớn nhất trong các vùng này.

2. Lần bôi tiếp theo tập trung vào các phần của slider (đánh dấu đỏ) chịu trách nhiệm tiếng bottom-out và upstroke. Cách này làm dịu âm thanh gắt gỏng của switch.
3. Giống như mặt bắc, mặt nam của slider cũng bôi trơn cuối cùng vì cùng lý do.

Cách bôi trơn Switch

Chúng ta bắt đầu bằng cách mở switch như đã minh họa trước đó. Chất bôi trơn cụ thể trong ví dụ này là tỷ lệ 1:5 pha trộn Krytox 205 grease với 104 oil. Đây là tỷ lệ tôi ổn định sau thử nghiệm kiệt sức. Với thời gian và kinh nghiệm, bạn sẽ tìm thấy độ nhớt lý tưởng và/hoặc phối trộn riêng. Chúng ta sẽ bôi trơn switch Zealios V2 tactile với mục tiêu làm nó mượt nhất có thể mà hy sinh một chút tactile để giảm ma sát slider-on-contact leaf. Làm mềm âm thanh bottom-out và upstroke cũng là cân nhắc quan trọng.

Tải lube lên cây vẽ (Loading the Brush): Có vẻ sơ khai, nhưng thành bại của nỗ lực này xoay quanh việc làm đúng bước đơn giản này. Nhúng cây vẽ size-00 vào hộp chất bôi trơn cho đến khi bão hòa. Bây giờ gột rửa lube thừa khỏi cây vẽ bằng cách vẩy nó trên cổ hộp. Đừng quên vẩy mặt kia của cây vẽ.

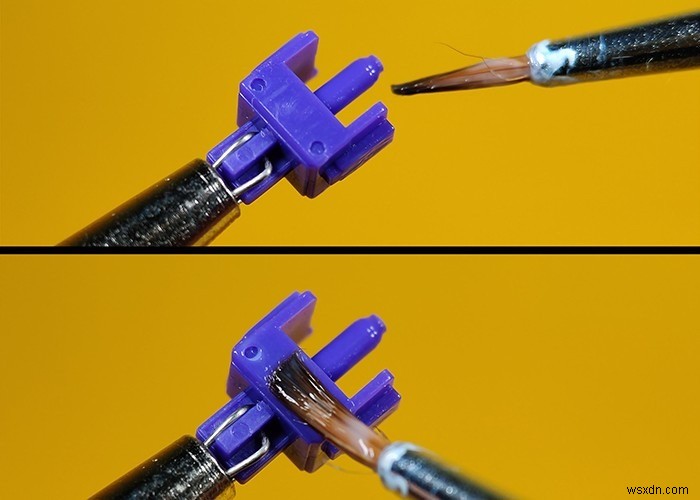

Lưu ý: cây vẽ của bạn nên trông như hình nửa dưới sau khi vẩy. Đừng bôi trơn switch với cây vẽ quá tải như nửa trên.

Mục tiêu là đạt sự nhất quán. Chúng ta làm điều đó bằng cách nhúng cây vẽ một lần đến cùng độ sâu để lấy lượng lube nhất quán. Nếu bạn gột rửa lube thừa bằng cách vẩy trên hộp 3 lần mỗi mặt, hãy lặp lại chính xác quy trình đó mỗi lần tải lại lube. Sự nhất quán không đến bằng may mắn; bạn cần chủ động đếm và thực hiện mọi động tác.

Cảnh báo: Các ví dụ trong ảnh đã được bôi trơn quá mức để dễ nhìn. Mỡ nên bôi lớp mỏng vừa lấp lánh dưới ánh sáng mạnh. Ít hơn là nhiều hơn. Nếu bôi lớp dày chất bôi trơn nhớt trên các thành phần switch, lắp ráp sẽ bị dính và cảm giác nhão, chậm chạp khi hoạt động.

Lower Housing (Phần dưới)

1. Tải lube lên cây vẽ.

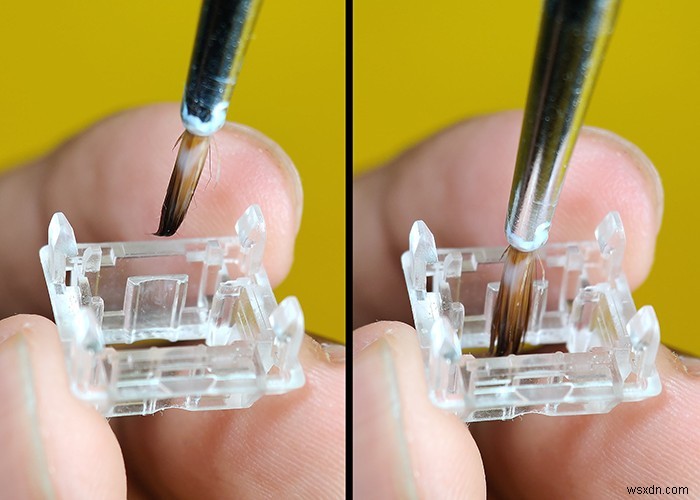

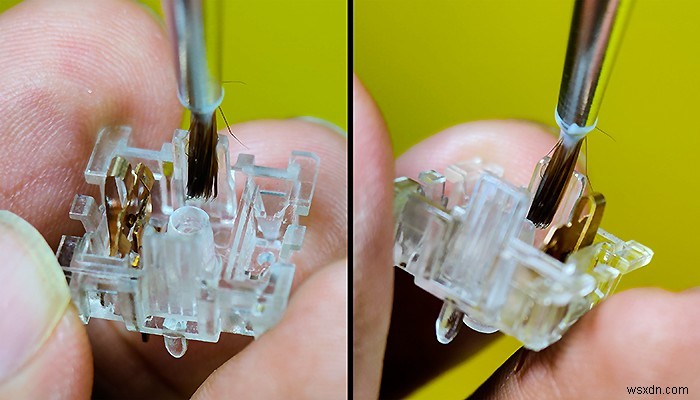

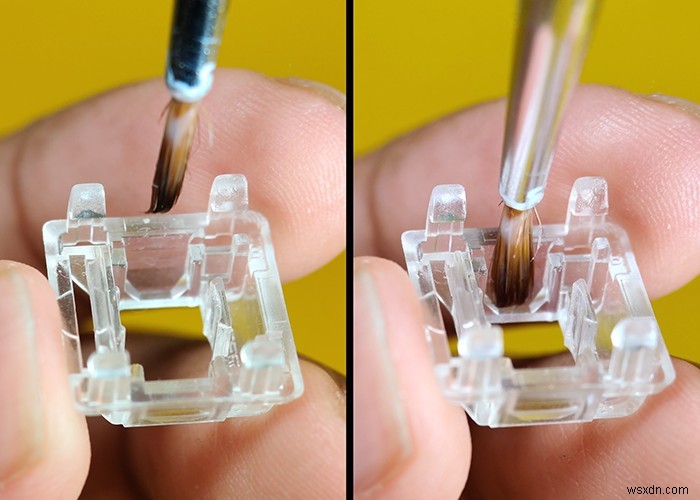

Hai rail giữ căn chỉnh slider là nguồn ma sát lớn. Đó là lý do chúng ta bôi trơn chúng đầu tiên để chuyển phần lớn lube. Bôi rail đầu tiên bằng một mặt cây vẽ nhưng dùng mặt đối diện để vẽ rail còn lại. Dù dùng một hay hai stroke mỗi rail, hãy giữ số stroke nhất quán giữa các switch.

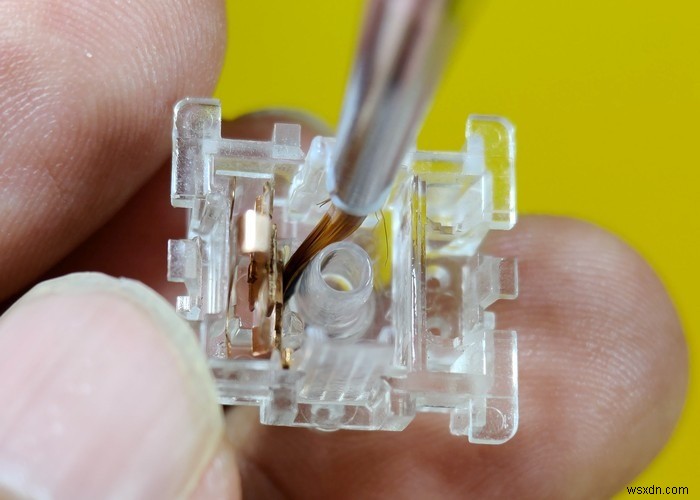

Mặc dù bôi trơn toàn bộ chiều rộng rail có vẻ hiển nhiên, đừng quên vẽ các cạnh vuông góc hẹp cũng liên kết với slider. Tôi thích bôi mỗi rail qua hai lượt. Chạm góc phải và trái riêng biệt trong các lượt riêng biệt hợp lý vì cây vẽ size-00 quá hẹp để bôi toàn bộ chiều rộng slider.

Bôi trơn cả hai phần bổ sung này là recipe cho thảm họa. Lube quá nhiều có thể làm khoảng trống giữa trục và slider guide rod trở nên kín khí. Điều này khiến switch cảm giác như ai đó lén lút một lò xo pneumatic thêm vào bên trong.

Chúng ta chỉ bôi trơn mặt ngoài của switch theo chuyển động tròn trơn. Điều này ngăn lò xo cào xé gắt gỏng vào trục và tạo ra tiếng kêu crunch khó chịu. Một lần nữa, đếm stroke và duy trì sự nhất quán giữa các switch.

Bạn đã xong lower housing của switch. Để nó qua một bên trong hộp sạch. Tuy nhiên, tôi thấy dễ hơn là đậy kín bằng cách đặt một ly uống nước sạch ngược lên trên. Cách đó, bạn khó hơn để rơi housing hoặc chạm vào bề mặt bên trong đã bôi trơn. Kính cũng là rào cản tuyệt vời chống bụi.

Lò xo (Spring)

1. Tải lube lên cây vẽ.

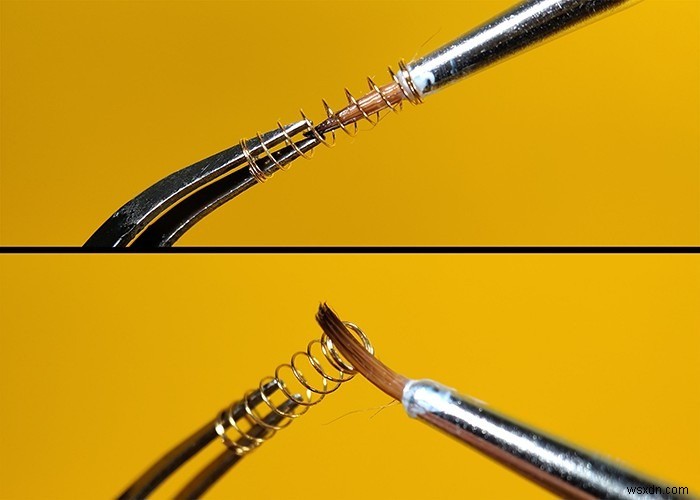

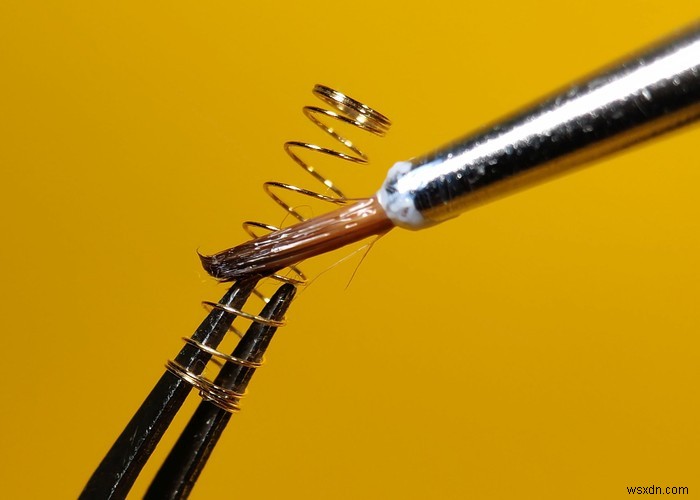

Vặn chặt hai mỏ kìm lại, lướt chúng vào trong phần rỗng của lò xo, và thả áp lực là cách tốt nhất biến một cặp kìm thường thành kìm ngược improvised. Điều này làm cho việc rơi lò xo gần như không thể.

Chỉ dùng một mặt cây vẽ để bôi trơn bề mặt ngoài của lò xo theo chiều dọc.

Vẽ nửa còn lại của lò xo bị che khuất bởi kìm. Bạn sẽ phải cầm lò xo bằng đầu đối diện cho việc đó. Chuyển lò xo sang cặp kìm khác trong khi tháo cái đầu tiên là cách nhanh và dễ nhất.

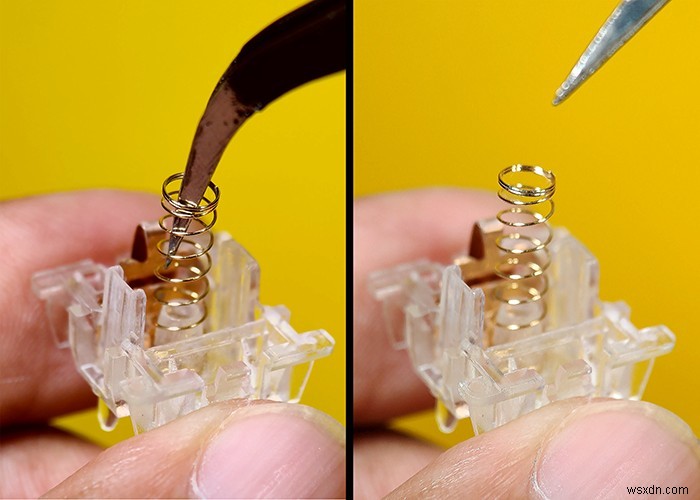

Bạn cũng đã xong lò xo. Tháo ly đậy kín lower housing đã bôi trơn và đặt lò xo lên trục. Vặn kìm để thả lò xo để nó chuyển lên trục. Đậy lại các phần đã bôi trơn bằng ly ngược.

Slider A

1. Tải lube lên cây vẽ.

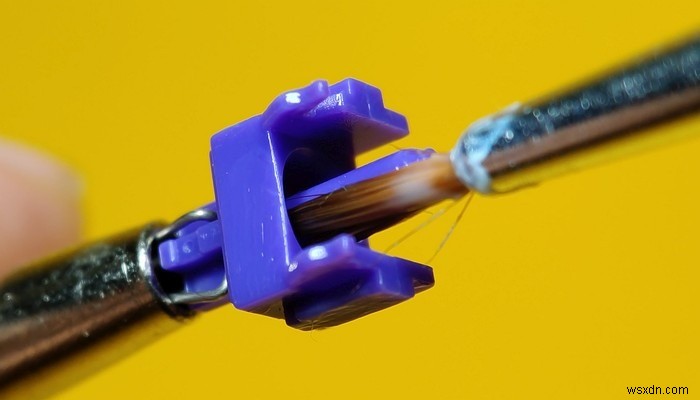

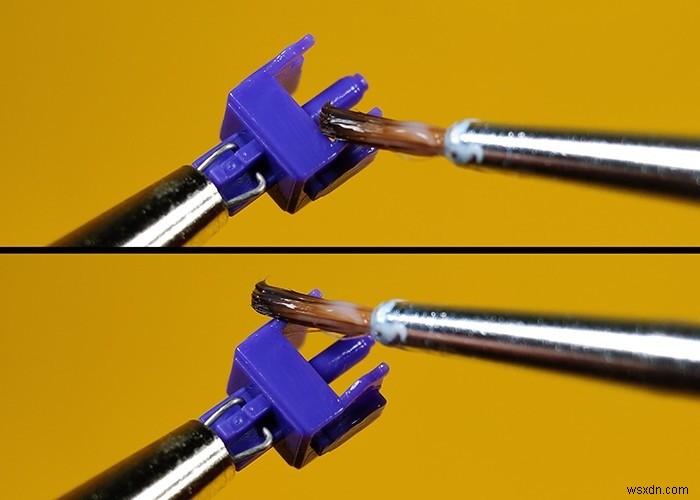

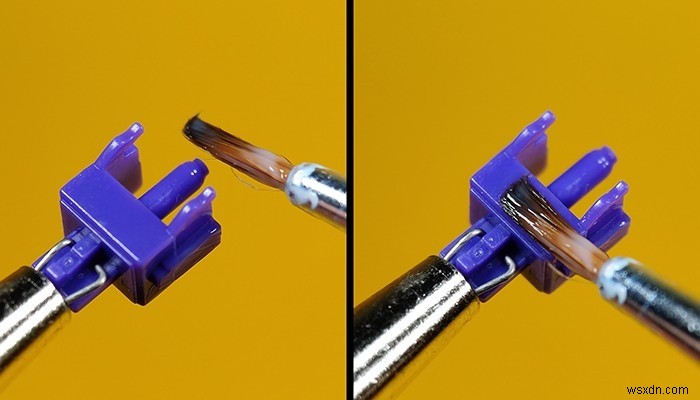

Các tab căn chỉnh hai bên slider chạy trong các rail dọc tương ứng trong lower housing. Đó là nguồn ma sát lớn, nên chúng ta sẽ bôi trơn vùng này đầu tiên. Bôi lớp mỏng lube lên một mặt và lật cây vẽ để vẽ tab bên kia.
