Hình ảnh: Tụ điện giải (electrolytic - hình cột đứng) và tụ gốm (ceramic - cam, tròn).

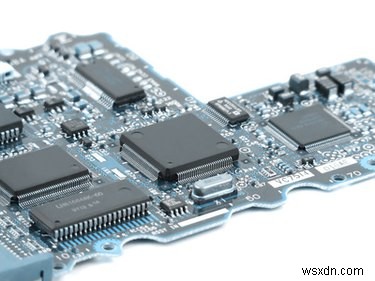

Tụ điện là linh kiện giữ điện áp và xả dòng điện trong vài giây khi nguồn điện tắt. Khác với điện trở mất áp gần như tức thì. Đặc tính "xả điện áp chậm" này gọi là đặc tính hiệu năng của tụ. Tụ điện tử lớn trong hình nhưng tụ cũng có thể tích hợp bên trong chip máy tính. Không bao giờ bật máy tính ngay sau khi tắt – có thể gây quá áp trên tụ, cháy tụ -> máy không chạy.
Bước 1
Thiết lập breadboard (mạch thử) hướng cạnh dài về phía bạn. Quan sát: chữ A-J trên hàng ngang, số 1-63 dọc. Gắn bộ nối pin vào pin.
Bước 2
Dùng tụ điện giải định mức 50V, dung lượng 1 microfarad. Tìm chân âm (ground lead) bằng dấu "-". Gắn chân âm vào vị trí J20, chân kia vào J25.
Bước 3

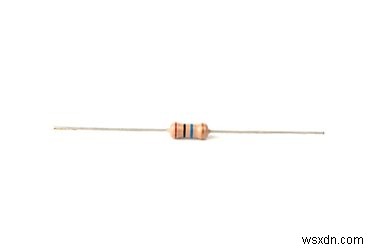

Điện trở cho mạch đơn giản
Đo giảm áp tụ. Gắn chân đen (ground) đồng hồ vào I20 để nối với chân tụ ở J20. Lưu ý: tính liên tục (continuity) tồn tại trên mỗi hàng ngang, kể cả hàng 20. Chuyển đồng hồ sang VDC 20 (20V). Chạm chân đen đồng hồ vào chân âm tụ, chân đỏ vào chân kia. Dùng kẹp alligator hoặc nắm tay trái.
Bước 4
Cấp điện: gắn chân đỏ pin vào I20. Đọc điện áp trên tụ ~9V. Nhìn đồng hồ. Tháo chân đỏ pin khỏi I20 -> quan sát xả điện tụ. Điện áp giảm từ 9V xuống 0 trong 8-9 giây.
Bước 5
Kiểm tra liên tục (continuity) của tụ. Chuyển đồng hồ sang chế độ kiểm tra liên tục. Chạm chân đen vào chân âm tụ, chân đỏ vào chân kia. Nếu có liên tục (kêu beep dài) -> tụ bị ngắn mạch -> phải loại bỏ.
Bước 6
Chuyển đồng hồ sang đo điện trở (ohms) cao nhất và đo tụ. Chỉ đồng hồ tiến về 0 ohm rồi bắt đầu tăng. Giữ tụ nếu tuân theo quy luật này.
Bước 7
Dùng kiểm tra giảm áp điện áp và kiểm tra liên tục làm test quyết định. Test ohms chỉ làm kiểm tra thô (rough check).
Bước 8
Test tụ thứ 2: định mức 63V, 6.8 microfarad. Lắp mạch đơn giản: 2 điện trở (mỗi 330 ohm), tụ, nguồn điện. Chân điện trở 1: E63 & E40. Điện trở 2: D40 & C25. Chân dương tụ: B25, chân âm (0): B23.
Bước 9

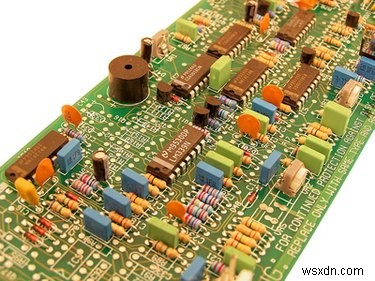

Dung lượng cũng có thể thiết kế trong chip.
Gắn chân âm pin (đen) vào A23. Chân đỏ pin vào C63. Đồng hồ 20V: chân đỏ -> chân dương tụ (B25), chân đen -> chân âm tụ (B23). Ngắt nguồn -> quan sát giảm áp. Thời gian xả dự kiến: 1 phút 12 giây đến 1 phút 17 giây.
Bước 10
Lưu ý: dung lượng thực tế sai số trong ±20%, thường có biến động.
