Những con chuột chơi game cao cấp gần đây thường bị trục trặc với tốc độ cao hơn nhiều so với bình thường. Duyệt qua bất kỳ diễn đàn trò chơi hoặc phần cứng nào và bạn chắc chắn gặp phải ít nhất một vài bài đăng báo cáo các sự cố sớm với chuột chơi game.
Các vấn đề được đề cập trong các tài khoản người dùng này luôn giống nhau và bao gồm các công tắc bị chết hoặc nhấp đúp. Phần lớn các thiết bị chuyển mạch vi mô bị lỗi dường như cũng được sản xuất bởi Omron. Điều khiến vấn đề trở nên tồi tệ hơn là Omron nói chung là nhà cung cấp micro-switch ưa thích cho gần như tất cả các công ty sản xuất chuột chơi game cao cấp.
Một trường hợp rõ ràng về việc kiểm soát chất lượng kém
Trong khi người ta có thể tranh luận rằng những báo cáo trên diễn đàn này có thể là một thiểu số khuếch đại tỷ lệ lỗi phần cứng có thể chấp nhận được, cá nhân tôi đã gặp phải vấn đề Bảo đảm chất lượng (QA) tương tự với hai con chuột mới trong năm nay.
Sau đó, có một thực tế là nhà sản xuất chuột chơi game Zowie đã phải thu hồi gần như toàn bộ phạm vi chuột chơi game của mình do nhiều người dùng báo cáo về việc nhấp đúp quá sớm với công tắc Omron. Kể từ đó, công ty đã dựa vào nhà sản xuất công tắc vi mô của Trung Quốc Huano để thay thế các bộ phận Omron có vấn đề.
Zowie không phải là nhà sản xuất duy nhất từ bỏ Omron. Chuột siêu nhẹ MM710 hoàn toàn mới của Cooler Master cũng đi kèm với công tắc Huano. Ngay cả Razer cũng đã tung ra con chuột không dây hàng đầu của mình được trang bị công tắc quang trong nhà để thay thế. Trong khi đó, Reddit và các trang hỗ trợ chính thức của các thương hiệu vẫn sử dụng thiết bị chuyển mạch Omron, đặc biệt là Logitech, tràn ngập báo cáo của người dùng về các sự cố nhấp đúp tương tự.
Đại dịch Nhấp đúp
Nếu bạn là một trong số nhiều người dùng bị mắc kẹt với những con chuột hết hạn bảo hành, không thể sử dụng được do các vấn đề QA này, hướng dẫn này sẽ chỉ cho bạn cách thay thế các thiết bị chuyển mạch vi mô bị lỗi. Chúng tôi sẽ làm việc trên Razer DeathAdder, được xếp hạng trong số những con chuột chơi game phổ biến nhất, cho hướng dẫn này. Nó cũng tương đối phức tạp hơn để tháo rời so với hầu hết các loại chuột chơi game khác. Nói cách khác, nếu bạn có thể tháo con chuột này xuống, bạn sẽ không gặp khó khăn gì khi bảo dưỡng hầu hết các loại chuột chơi game phổ biến khác.
Những gì bạn sẽ cần
Giữ chỉ một phút trước khi bạn lấy tuốc nơ vít / búa và cố gắng mở chuột. Bây giờ là thời điểm tốt để kiểm tra những gì chúng ta cần cho dự án này. Bao gồm các siêu liên kết đến danh sách Amazon và AliExpress có liên quan về các mặt hàng được đề xuất. Những công cụ và bộ phận này đã được chọn để tạo ra sự cân bằng tốt giữa giá trị và hiệu suất.

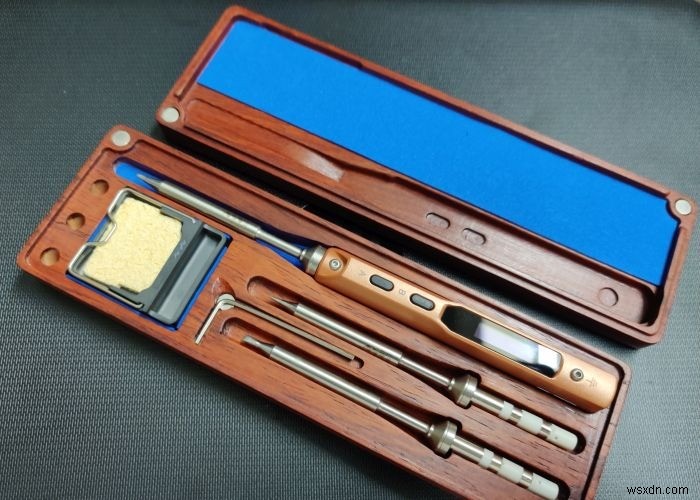

Chỉ riêng thiết bị hàn được đề xuất của chúng tôi đã lên tới 137 đô la và bao gồm các công cụ chất lượng sẽ phục vụ bạn tốt về lâu dài. Tuy nhiên, nếu bạn không muốn tốn nhiều tiền để sửa chữa một lần, bạn có thể mua bộ hàn tiện dụng này với giá chỉ 17 đô la cho cùng một bộ thiết bị. Nếu bạn chọn bộ dụng cụ hàn rẻ hơn, vui lòng bỏ qua các mục từ 4 đến 8.
- Tua vít đầu Phillips với các đầu / bit ở kích thước PH0 và PH00
- Tua vít đầu phẳng có đầu lưỡi mỏng hoặc dao X-ACTO / sở thích
- Thẻ tín dụng dự phòng hoặc dụng cụ bẻ khóa bằng nhựa
- Nhíp hoặc kìm mũi kim
- Sắt hàn
- Bơm khử nhiệt (bộ hút hàn)
- Chất hàn lõi nhựa thông 67/33
- Thông lượng hàn
- Cồn isopropyl
- Băng che
- Giày trượt chuột / feet (tùy chọn)
- Bộ chuyển mạch vi mô thay thế
Bạn có thể tiết kiệm một vài đô la bằng cách không mua chân chuột thay thế, nhưng sau đó bạn có thể muốn loại bỏ dao X-ACTO và thay vào đó sử dụng một tua vít đầu phẳng để cạy chân chuột một cách cẩn thận mà không làm hỏng chúng. Việc chọn các thiết bị chuyển mạch vi mô thay thế khá đơn giản nếu bạn nghe theo lời khuyên của chúng tôi. Chi tiêu nhiều hơn một chút và mua các thiết bị chuyển mạch siêu nhỏ Kailh này với xếp hạng MTBF là 60 triệu lần nhấp.
Bạn có thể tiết kiệm một vài đô la bằng cách chọn các công tắc Huano được xếp hạng cho 50 triệu hành động. Nếu bạn thích tiếng nhấp chuột nhẹ hơn hoặc nhấn mạnh vào các bộ phận của Omron, thì những bộ chuyển mạch siêu nhỏ Omron màu xanh lam cao cấp nhất này được đánh giá cho 50 triệu hành động là những gì bạn cần. Tuy nhiên, xin lưu ý rằng các công tắc tương tự cũng được báo cáo rộng rãi là bị trục trặc trong chuột Logitech G Pro hàng đầu.
Bắt đầu bằng đồng thau

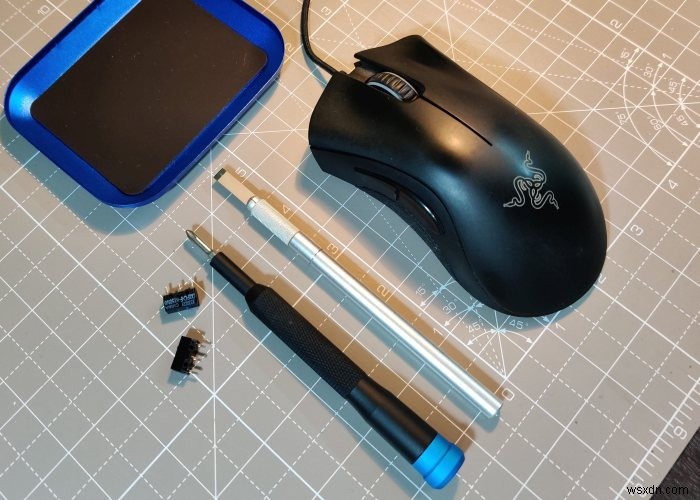

1. Chuẩn bị sẵn sàng nơi làm việc của bạn với các công cụ cần thiết và tốt nhất là khay từ để giữ ốc vít và các bộ phận nhỏ.
2. Lật chuột để lộ phần dưới của nó. Trong con chuột cụ thể này, các vít được ẩn sau hai bàn chân chuột trên cùng và nhãn tuân thủ. Điều này thường xảy ra với tất cả các con chuột. vì các nhà sản xuất muốn thực hiện bất kỳ nỗ lực nào để tự phục vụ con chuột rõ ràng cho họ. Đó là tranh luận trong trường hợp của chúng tôi vì chuột của chúng tôi đã hết bảo hành.

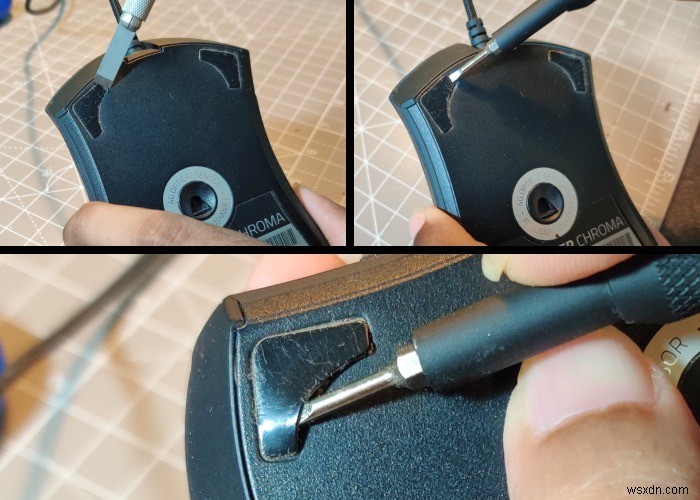

3. Sử dụng dao X-ACTO để cạo sạch chân hoặc cách khác là tuốc nơ vít đầu phẳng có cạnh mỏng để cạy chúng ra mà không làm hỏng chúng. Hai vít sẽ được giấu sau mỗi chân nhỏ ở trên cùng. Tháo chúng bằng tuốc nơ vít có đầu phillips (PHO hoặc số 0).

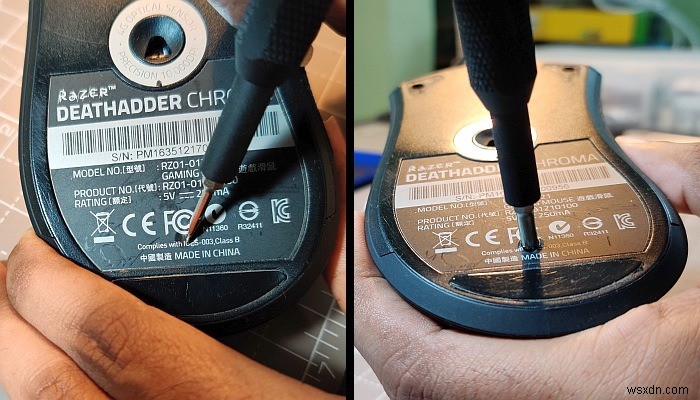

4. Vít cuối cùng được giấu sau nhãn tuân thủ. Sử dụng đầu tuốc nơ vít của bạn để tìm kiếm nó. Bạn sẽ biết mình đã tìm thấy nó khi bạn cảm thấy hình dán có áp lực. Đẩy sang phải để phá vỡ niêm phong và phá bỏ rào cản cuối cùng theo cách của bạn.

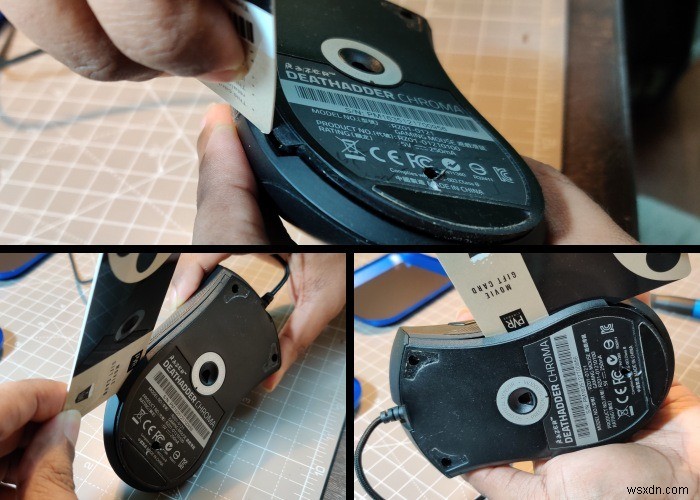

5. Bạn sẽ có thể tách vỏ bằng một chút cạy bằng công cụ spudger. Thẻ tín dụng cũ cũng sẽ hoạt động hiệu quả.

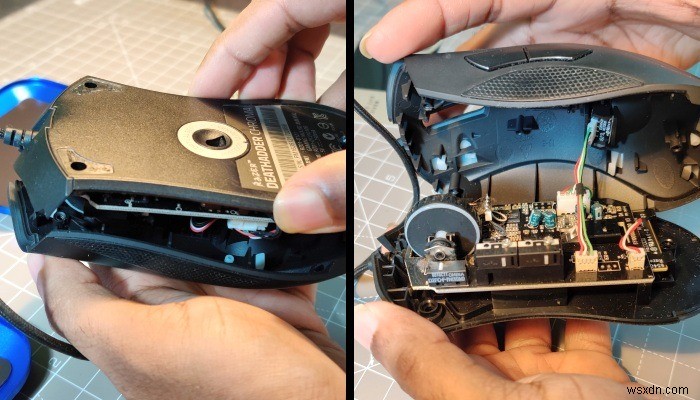

6. Lấy cả hai nửa của vỏ và nhẹ nhàng kéo ra, nhưng vẫn chưa thực hiện hết hoặc bạn có thể làm hỏng cáp chịu trách nhiệm chiếu sáng RGB lên trên.

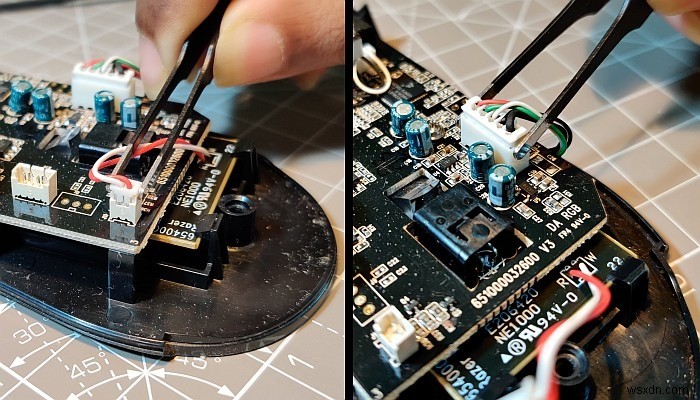

7. Sử dụng nhíp hoặc tốt nhất là ngón cái và ngón trỏ của bạn để nhẹ nhàng tháo cả ba đầu nối JST giao diện cáp USB và bo mạch con cho cảm biến quang học cũng như điều khiển RGB.

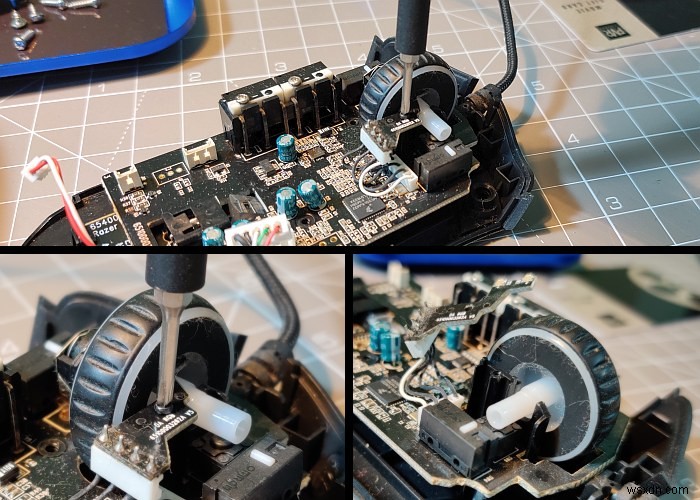

8. Tháo vỏ PCB khỏi cảm biến quang của con lăn chuột. Điều này sẽ tự giải phóng bánh xe để loại bỏ, nhưng chúng tôi không thể giải nén nó trước khi lấy PCB chính ra.

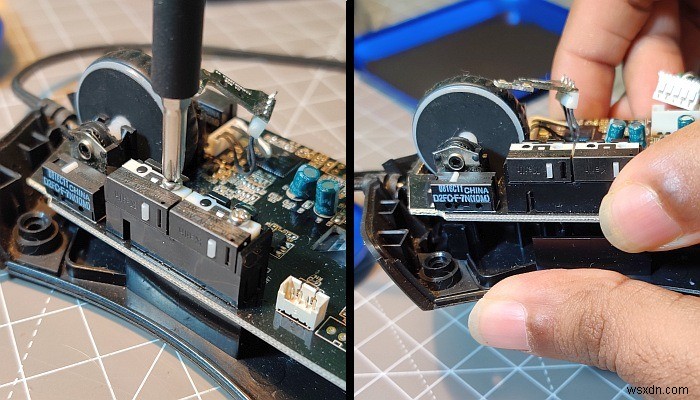

9. Hai vít cuối cùng giữ chặt PCB vào khung dưới cùng đi qua các công tắc vi mô cho các nút bên. Hoàn tác hai vít này. Nâng một phần PCB trong khi nắm lấy khung dưới bằng một tay và PCB chính bằng một tay khác.

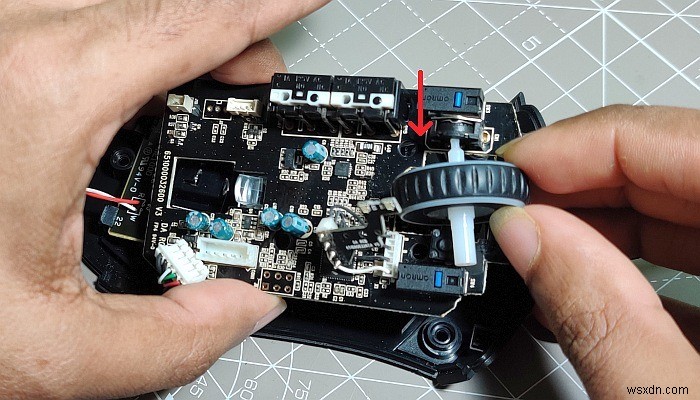

10. Với đủ khoảng trống giữa PCB và khung bên dưới, giờ đây bạn có thể trượt con lăn chuột ra khỏi trung tâm, còn được gọi là bộ mã hóa.

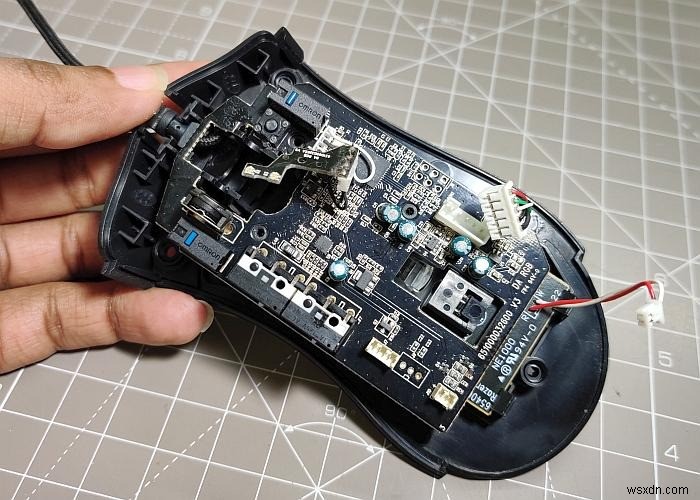

11. Với PCB ra khỏi chuột, chúng tôi đã thực hiện được nửa phần hướng dẫn và sẵn sàng chuyển sang các bộ phận hàn và khử nhiệt quan trọng. Chỉ cần đảm bảo rằng bạn ghi lại hướng chính xác của mọi công tắc mà bạn định thay thế vào thời điểm này. Chụp một số bức ảnh để có thước đo tốt.

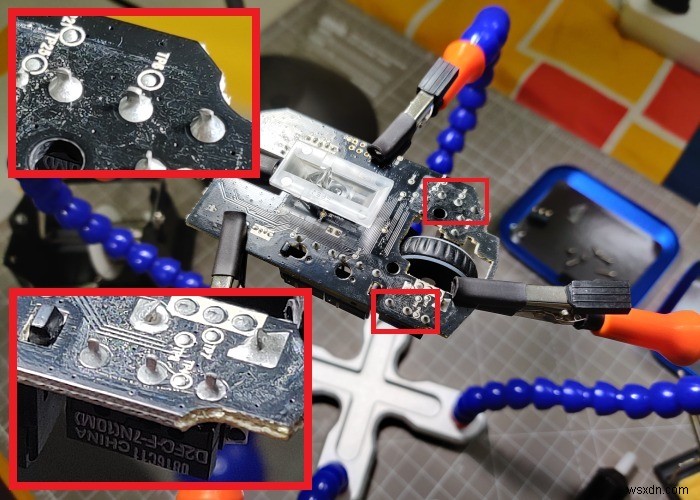

12. Nếu bạn có bàn tay trợ giúp ưa thích hoặc các phương tiện khác để gắn PCB, đó là điều tốt và tốt. Tuy nhiên, không có gì phải xấu hổ khi giữ cho PCB phẳng trên bàn làm việc. Chúng tôi không chính xác sử dụng các công cụ điện ở đây.
Đây cũng là nơi bạn làm sạch các mối hàn bằng cồn isopropyl được thoa bằng khăn lau không có xơ. Giấy lọc cà phê không chỉ rẻ tiền, mà nó còn hoạt động tốt cho mục đích này. Chờ một vài phút cho cồn bay hơi hoàn toàn. Điều này đặc biệt đúng nếu bạn đang sử dụng rượu có nồng độ thấp hơn. Nói chung, tránh sử dụng cồn isopropyl dưới 90%.

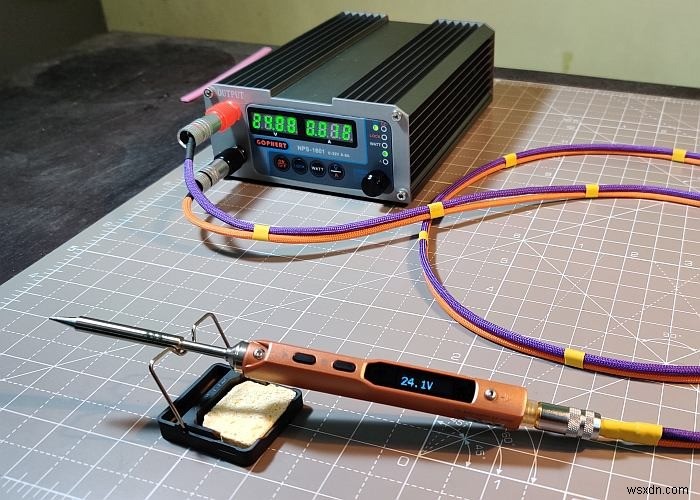

13. Đầu tiên chúng ta phải chuẩn bị thiết bị hàn trước khi chúng ta có thể khử các công tắc hỏng của PCB. Điều này bao gồm mỏ hàn, máy bơm khử hàn và bản thân vật hàn. Đừng quên làm ẩm (không để ướt) miếng bọt biển đi kèm với giá đỡ mỏ hàn của bạn.

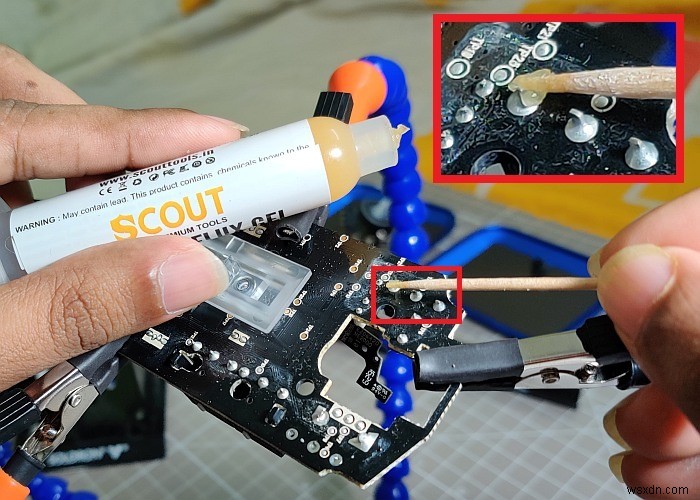

Bạn sẽ cần nó để thiếc đúng cách và lau đầu bàn ủi. Áp dụng một số chất trợ dung lên các mối nối hàn sẽ loại bỏ bất kỳ quá trình oxy hóa hoặc chất gây ô nhiễm nào trên bề mặt. Điều này giúp khớp tan chảy nhanh hơn và làm cho quá trình làm tan bớt đau đớn hơn so với mức bình thường.

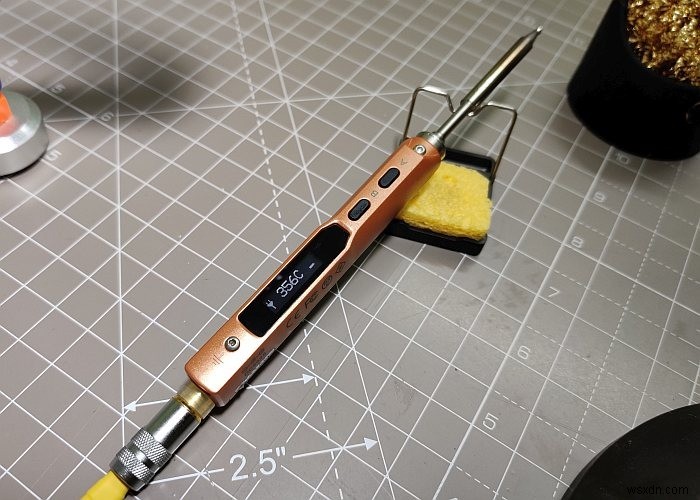

14. Đặt mỏ hàn ở nhiệt độ lên đến 350 độ C hoặc khoảng 660 độ F. Chờ nó đạt ít nhất 300 ° C.
Đầu sắt phải được đóng hộp đúng cách trước khi chúng ta có thể tiến hành. Điều đó liên quan đến việc làm chảy một ít chất hàn trên đầu mút, sau đó lau nó lên miếng bọt biển ẩm (màu vàng). Cách nhiệt này làm chấn động quá trình oxy hóa hoặc tạp chất ra khỏi đầu và để lại bề mặt bạc sáng bóng.
Nếu đầu mỏ hàn của bạn bị oxy hóa nặng, bạn có thể phải lặp lại quy trình này nhiều lần cho đến khi nó được đóng hộp sáng và bóng. Tuy nhiên, bước này là không thể thiếu vì đầu mút được đóng hộp kỹ càng là điều cần thiết để truyền nhiệt tốt.

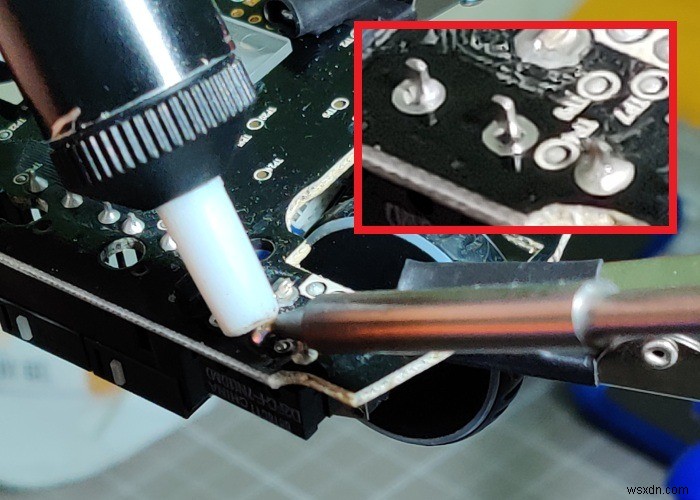

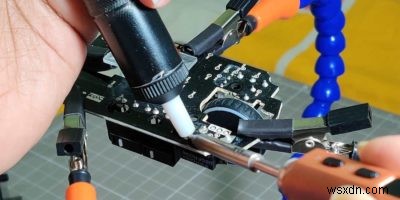

15. Khử nóng liên quan đến việc làm nóng mối nối bằng mỏ hàn nóng được cầm ở tay thuận của bạn và tay kia là bơm khử nhiệt đã được mồi đầy đủ. Khi mối nối nhận đủ nhiệt, chất hàn đủ lỏng để được hút ra khỏi mối nối với sự trợ giúp của máy bơm khử nhiệt.
Bắt đầu bằng cách mồi ống bơm khử nhiệt và giữ ngón tay cái của bạn sẵn sàng trên máy kích hoạt. Nhẹ nhàng chạm đầu hàn thiếc của mỏ hàn vào mối nối. Điều này sẽ làm sôi chất trợ dung, điều này cần phải cọ rửa bề mặt bằng phương pháp hóa học sạch sẽ để đảm bảo truyền nhiệt tối ưu. Chất hàn trong mối nối sẽ tan chảy trong vòng không quá ba giây.
Quan trọng: không cần thiết phải tạo áp lực quá mức lên khớp. Một cái chạm nhẹ là tất cả những gì bạn cần. Nếu vật hàn không tan chảy, điều này có thể là do nhiệt độ đầu mút quá thấp.
Vấn đề này tồn tại ở bàn là hàn rẻ hơn, nơi bộ phận làm nóng ở xa đầu hơn. Trong trường hợp đó, nhiệt độ đầu có thể thấp hơn đáng kể so với nhiệt độ mà bộ phận gia nhiệt được đặt. Bạn có thể bù đắp cho sự kém hiệu quả vốn có này bằng cách tăng nhiệt độ đặt trước cho đến khi đầu mút đủ nóng. Bạn nên sử dụng nhiệt kế đầu mối hàn để xác minh nhiệt độ của đầu mối hàn.
Nếu đầu nhọn ở nhiệt độ thích hợp và cũng được đóng hộp đúng cách, đó là dấu hiệu cho thấy bạn có thể đã chọn sai kích cỡ đầu tip. Nói cách khác, miếng dán tiếp xúc vật lý giữa đầu và khớp không có đủ diện tích bề mặt để truyền nhiệt hiệu quả. Điều này xảy ra khi kích thước đầu nhỏ hơn một nửa kích thước của chính khớp. Chuyển sang một đầu mút lớn hơn để cải thiện khả năng truyền nhiệt.
Cần phải cẩn thận để tránh sử dụng đầu tip quá lớn vì điều đó sẽ truyền quá nhiều nhiệt vào mối nối và có nguy cơ làm hỏng PCB và các thành phần được gắn kết. Cuối cùng, đừng quên mài đầu mỏ hàn trước khi làm việc trên mọi mối nối. Tham khảo bước 14 để đảm bảo bạn thực hiện đúng quy trình. Phần đầu bị oxy hóa nhanh chóng do nhiệt độ cao và phần đầu màu xám hoặc đen vốn có khả năng truyền nhiệt kém.

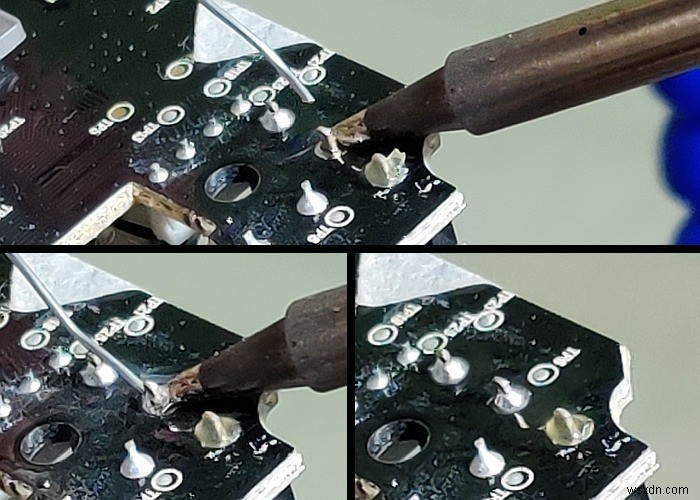

16. Diện tích tiếp xúc nhiệt cũng có thể được tăng lên bằng cách chạm đầu mỏ hàn vào mối nối, sau đó nhanh chóng làm tan chảy một số chất hàn trực tiếp lên điểm tiếp xúc. Điều này làm cho chất hàn nóng chảy chảy giữa đầu và mối nối, làm tăng diện tích bề mặt tiếp xúc, và do đó tăng tốc độ truyền nhiệt. Chất hàn rắn giờ đây sẽ dễ dàng biến đổi thành đốm màu nóng chảy giữa đầu và mối nối.

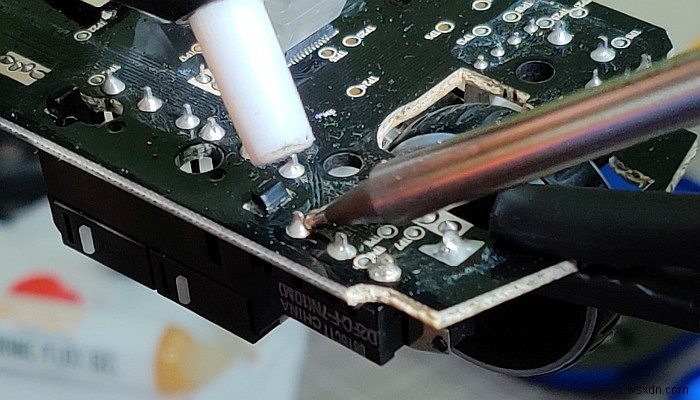

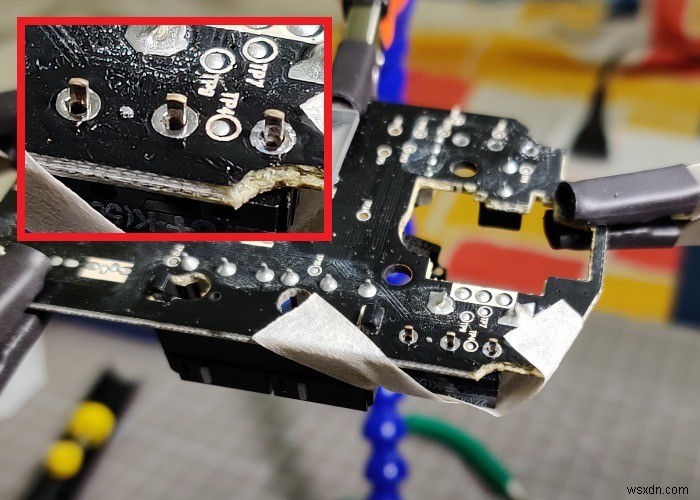

17. Không tháo đầu mỏ hàn, hãy đưa đầu bơm khử nhiệt xuống PCB và che càng nhiều mối nối càng tốt. Nhấn cò súng sẽ hút tất cả chất hàn nóng chảy vào máy bơm đang tan chảy, để lại một miếng đệm sạch và chân công tắc lộ ra như được mô tả trong ảnh bên trong. Tạo bọt, rửa sạch, lặp lại cho cả ba chân / khớp.
Đừng thất vọng nếu lần thử đầu tiên của bạn không loại bỏ được hết chất hàn. Tham khảo bước 25 và hàn lại mối nối trước khi thử khử hàn lại. Điều này nghe có vẻ phản trực giác, nhưng máy bơm khử nhiệt vận hành bằng chân không hoạt động hiệu quả hơn khi mối nối được lấp đầy bằng chất hàn. Có thể mất một vài lần thử, nhưng cuối cùng bạn sẽ nhận được kết quả giống như tôi đã làm.
Nếu bạn vẫn không thể nhận được kết quả tương đối sạch, hãy thử làm sạch máy bơm khử mùi. Đầu mút, hoặc thậm chí cả bình chứa, có thể bị kẹt với chất hàn đông đặc mà không thể thoát ra hoàn toàn bằng cách nhấn pít-tông. Lót đầu bơm khử ẩm bằng dầu silicon hoặc các chất bôi trơn không cháy khác cũng ngăn không cho nó bị tắc nghẽn.

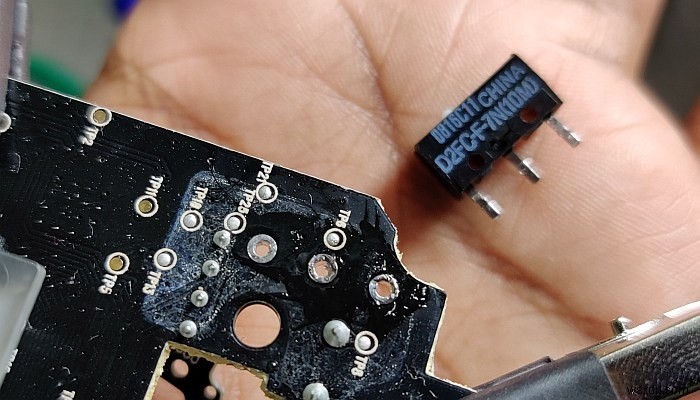

18. Nếu mọi thứ diễn ra tốt đẹp ở bước cuối cùng, công tắc vi mô bị lỗi sẽ trượt ra ngay bằng một vài cái vặn (cực kỳ nhẹ) bằng nhíp hoặc kìm mũi kim.
19. Tuy nhiên, thế giới không hoàn hảo và đôi khi một mảnh hàn gần như không nhìn thấy vẫn có thể bị mắc kẹt giữa miếng đệm và chân linh kiện.
Điều này có thể dễ dàng khắc phục bằng cách giữ công tắc bằng nhíp hoặc kìm và chạm một đầu nóng và được đóng hộp vào khớp. Khi tôi nói khớp, tôi đặc biệt muốn nói rằng đầu mỏ hàn phải đồng thời chạm vào cả chân công tắc và miếng PCB. Điều này sẽ không hiệu quả nếu đầu chỉ chạm vào một trong những bề mặt này tại một thời điểm.
Lắc lư công tắc cho đến khi sợi hàn cuối cùng tan ra và đặt nó tự do.
20. Lặp lại quy trình này cho tất cả các công tắc bị lỗi cần được thay thế.

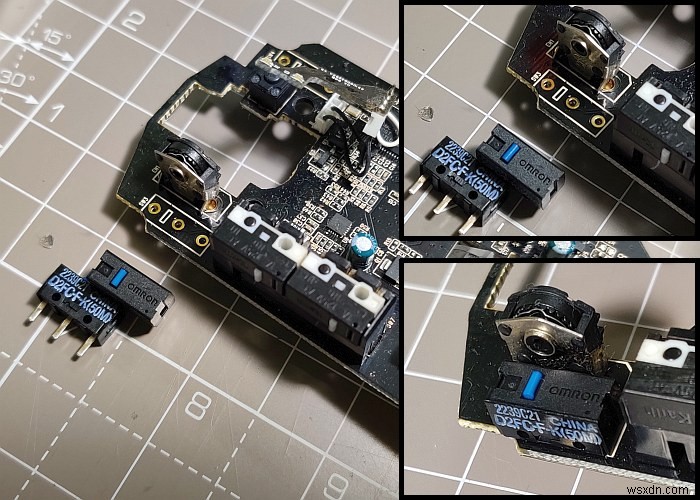

21. Hàn các công tắc mới vào PCB dễ dàng hơn đáng kể. Định hướng các công tắc ở đúng vị trí mà bạn hy vọng đã ghi chú trước.

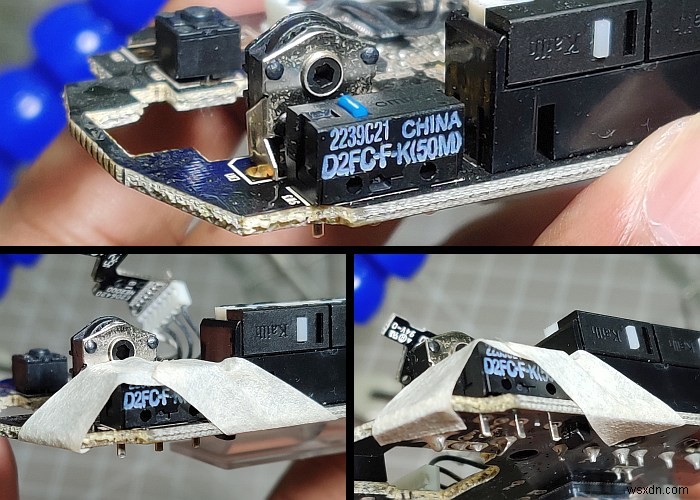

22. Sử dụng hai miếng băng dính để kéo công tắc vi mô theo các hướng ngược nhau như trong hình. Điều này giữ công tắc ở vị trí an toàn và ngăn nó di chuyển ra khỏi vị trí trong khi hàn.
Tôi có lẽ thậm chí không cần phải nhắc bạn tránh bỏ qua bước này, đặc biệt là sau khi bạn đã trải qua những niềm vui sướng đến tột cùng.
23. Lật PCB lên đầu máy và làm sạch miếng đệm và chân công tắc bằng cồn isopropyl giống như bạn đã làm trước khi khử cặn.
24. Thêm một số thông lượng vào bề mặt làm việc.
25. Đừng quên mài đầu mỏ hàn trước khi làm việc trên mọi mối nối. Chạm đầu vào khớp sao cho nó tiếp xúc đồng thời với cả miếng đệm trên PCB và chân công tắc.
Giới thiệu chất hàn giữa mối nối và mũi sắt. Nó sẽ chảy dễ dàng vào khớp. Chỉ chảy đủ chất hàn để tạo thành miếng hàn lõm trên mối nối. Tháo đầu bàn ủi bằng cách vuốt nhẹ lên trên dọc theo chân. Điều này đảm bảo rằng chất hàn bao phủ toàn bộ chân công tắc. Việc bổ sung thêm chất hàn sau này sẽ dễ dàng hơn so với việc bơm hết lượng dư thừa và làm lại mối nối.
26. Đây là cách các khớp và miếng phi lê của bạn sẽ xuất hiện nếu bạn trung thành làm theo hướng dẫn.
Một miếng fillet lồi trên khớp là dấu hiệu của chất hàn quá mức hoặc khớp bị nguội. Làm tan mối nối và hàn lại cho đến khi bạn làm đúng.
27. Và cứ như vậy bạn đã thay thế các công tắc vi mô và sửa con chuột của mình.
Thực hiện ngược lại các bước từ 11 đến 1 để lắp ráp lại và kiểm tra chuột để xác minh xem thao tác nhỏ này có thành công hay không. Bây giờ đã đến lúc uống một chút bia và đánh vài n00bs với con chuột chơi game mới được tân trang lại của bạn.
