Cách Khắc Phục Laptop Quá Nhiệt Từ Bên Trong

Cách Khắc Phục Laptop Quá Nhiệt Từ Bên Trong

Laptop gaming có thể di động và tiện lợi, nhưng nhồi nhét các thành phần hiệu năng cao vào không gian chật hẹp là công thức cho thảm họa. Bất kỳ ai sở hữu một chiếc vài tháng sau khi hết bảo hành đều có thể ngay lập tức gặp phải vấn đề laptop quá nhiệt.

Mặc dù có nhiều cách khắc phục, từ undervolting (giảm điện áp) processor đến thay đổi cách chạy hệ điều hành (như cài lại Windows, tắt bật laptop), dường như không có gì hoạt động vĩnh viễn.

Vấn Đề Nằm Sâu Hơn (Bên Trong)

Một laptop gaming với processor và GPU bị thermal throttling (giảm hiệu năng do nhiệt) cần cách tiếp cận trực tiếp hơn. Có hai lý do chính khiến các thiết bị này thường bị thermal throttling nghiêm trọng khoảng mốc hai năm.

Tắc nghẽn tản nhiệt (Heatsink blockage): Hệ thống làm mát laptop có thể được thu nhỏ, nhưng công nghệ cơ bản của chúng khá giống với tản nhiệt khí aftermarket cho CPU. Chúng bao gồm hai tấm lạnh (cold plates) hút nhiệt từ processor và GPU, được dẫn truyền bởi hai hoặc nhiều ống nhiệt đồng (heat pipes) đến (thường) một cặp tản nhiệt nhỏ (radiators) kết thúc tại khe thoát nhiệt. Các tản nhiệt tản nhiệt nhiệt được hút từ processor và GPU hiệu quả bằng cách tối đa hóa diện tích bề mặt với sự giúp đỡ của nhiều rặng tản nhiệt nhỏ (fins). Hai hoặc nhiều quạt hút khí lạnh từ dưới và thổi qua các rặng tản nhiệt và ra qua khe thoát nhiệt để đạt trao đổi nhiệt tối ưu.

Cách Khắc Phục Laptop Quá Nhiệt Từ Bên Trong

Đây là một hệ thống hiệu quả làm tốt nhiệm vụ của nó. Đó là cho đến khi các rặng tản nhiệt nhỏ trên tản nhiệt bị tắc hoàn toàn bởi bụi bẩn (dust bunnies). Lớp bụi dày không chỉ chặn luồng không khí làm mát qua tản nhiệt mà còn đóng vai trò như một chất cách nhiệt hoàn hảo ức chế trao đổi nhiệt. Điều này khiến hệ thống làm mát laptop gần như vô dụng, dẫn đến nhiệt độ hệ thống tăng đáng kể. Đó là cách processor và GPU bắt đầu thermal throttling và laptop hoạt động kém trong tất cả các ứng dụng yêu cầu cao.

Lỗi keo tản nhiệt (Thermal compound failure): Các tấm lạnh (cold plates) nêu trên được gắn trên processor và GPU với một lớp mỏng keo tản nhiệt (thermal compound). Đây là một loại mỡ dẫn nhiệt bao gồm các hạt dẫn nhiệt vi mô được thiết kế để lấp đầy các khe hơi nhỏ giữa các bề mặt ghép của tấm lạnh đồng và chất nền (substrates) của processor/GPU. Việc này cho phép tấm lạnh hút nhiệt hiệu quả từ các thành phần nóng.

Cách Khắc Phục Laptop Quá Nhiệt Từ Bên Trong

Thật không may, keo tản nhiệt rẻ tiền được các nhà sản xuất laptop dùng có xu hướng khô và nứt theo thời gian và nhiều chu kỳ làm nóng/làm mát. Vật chất khô và nứt bắt đầu đóng vai trò như chất cách nhiệt và cũng dẫn đến hình thành các khe hơi nhỏ trong tấm lạnh và các thành phần. Lỗi keo tản nhiệt do đó ảnh hưởng xấu đến hiệu quả của hệ thống làm mát laptop.

Đến Lúc Lấy Cái Vặn Ra Làm Việc

Lời khuyên chính ở đây là không có vấn đề nào có thể khắc phục mà không mở laptop ra. Dùng máy hút bụi hay máy thổi vào khe thoát nhiệt chỉ khiến quạt làm mát quay vượt quá thông số RPM định mức và hỏng sớm. Sự tích tụ bụi chặn rặng tản nhiệt quá cứng đầu và sâu để hút hoặc thổi bay. Tản nhiệt laptop bên ngoài cũng là bài tập vô ích. Không có ý nghĩa làm mát bên ngoài khi hệ thống làm mát bên trong không thể hút nhiệt từ các thành phần quá nhiệt.

Lưu ý: Tháo lắp một laptop gaming điển hình để bảo trì không phải là khoa học tên lửa, nhưng bạn vẫn có thể gây hư hỏng nghiêm trọng nếu không cẩn thận. Hướng dẫn này mong đợi trình độ cơ bản với cái vặn. Hãy chắc chắn bạn dùng dây đeo chống tĩnh điện (antistatic wrist strap) được接地 (grounded) để ngăn hư hỏng do phóng điện tĩnh điện (ESD). Tránh đứng trên thảm và làm việc chân trần, nếu có thể, để ngăn tích lũy điện tĩnh.

Cách Khắc Phục Laptop Quá Nhiệt Từ Bên Trong

Laptop được tháo lắp trong hướng dẫn này là dòng HP Omen gaming, nhưng tin tốt là hầu như tất cả laptop gaming chia sẻ cùng phương pháp xây dựng cơ bản. Laptop của bạn có thể khác, nhưng các bước chung để mở vỏ và tháo lắp cơ chế làm mát ít nhiều tương tự.

Lưu Ý Quan Trọng: không cần nói rằng làm này sẽ làm mất bảo hành. Nhưng điều đó vô nghĩa vì bạn có thể chọn gửi laptop về nhà sản xuất để sửa miễn phí trong bảo hành.

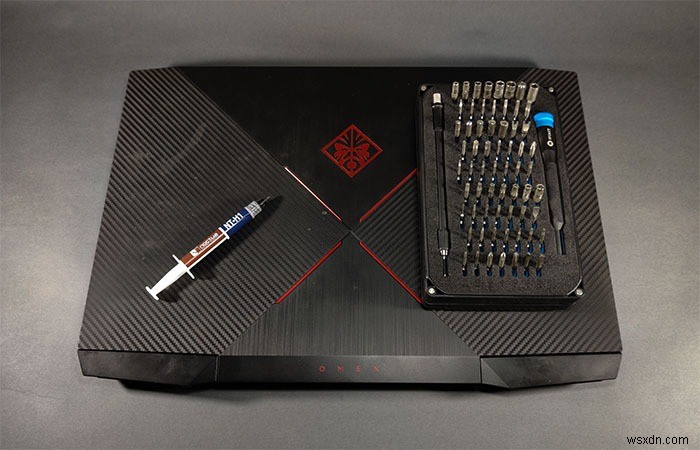

Những Gì Cần Chuẩn Bị Để Bắt Đầu

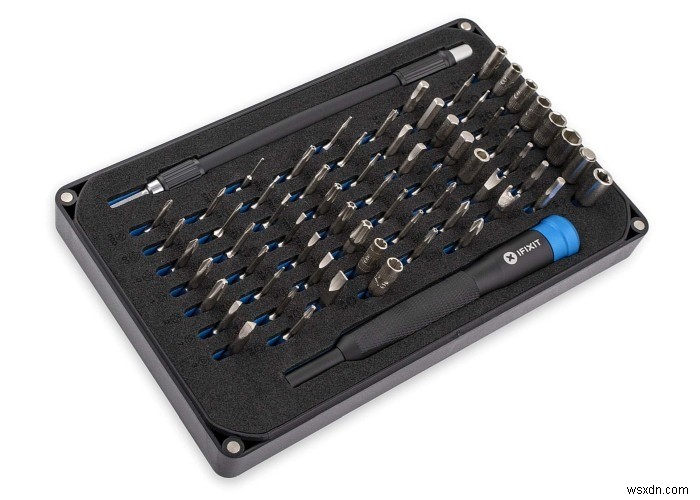

Cái Vặn Phù Hợp (Appropriate Screwdriver): Bảo trì laptop về mặt công cụ khá đơn giản. Hầu hết laptop có thể mở bằng cái vặn chéo Phillips có đầu/mũi PH0 và PH00. Nếu laptop của bạn có vặn Torx hay vặn máy, mua một bộ vặn tốt trở nên thiết yếu.

Cách Khắc Phục Laptop Quá Nhiệt Từ Bên Trong

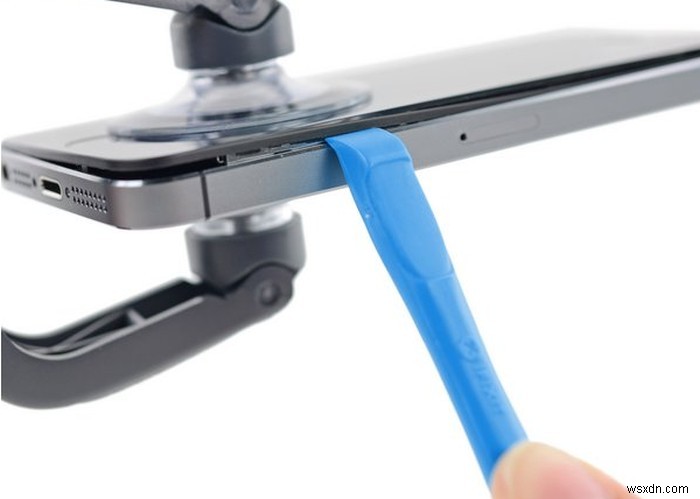

Công Cụ Làm Lẻ Nhựa (Plastic Pry Tool): Hầu hết laptop có vỏ máy được cố định bằng các khóa giữ nhựa (plastic retention tabs) phải làm lẻ bằng vật liệu mềm hơn như thẻ tín dụng hoặc công cụ làm lẻ nhựa chuyên dụng (spudger). Công cụ chuyên dụng là tùy chọn chặt chẽ, vì một thẻ tín dụng cũ hoặc thẻ thành viên Costco/Walmart hoạt động cũng tốt. Chỉ đừng cố dùng cái vặn phẳng hoặc bất kỳ vật kim loại cứng nào cho mục đích đó.

Cách Khắc Phục Laptop Quá Nhiệt Từ Bên Trong

Công Cụ Vệ Sinh An Toàn ESD (ESD Safe Cleaning Tools): Khi bạn tháo lắp laptop, bạn sẽ có quyền truy cập để làm sạch kỹ quạt và tản nhiệt bị tắc bụi. Máy hút bụi gia đình có thể phá hủy laptop, nhưng bạn sẽ ổn miễn là bạn tách vật lý quạt và bộ tản nhiệt/tấm lạnh khỏi bo mạch chủ laptop trước khi làm sạch.

Cách Khắc Phục Laptop Quá Nhiệt Từ Bên Trong

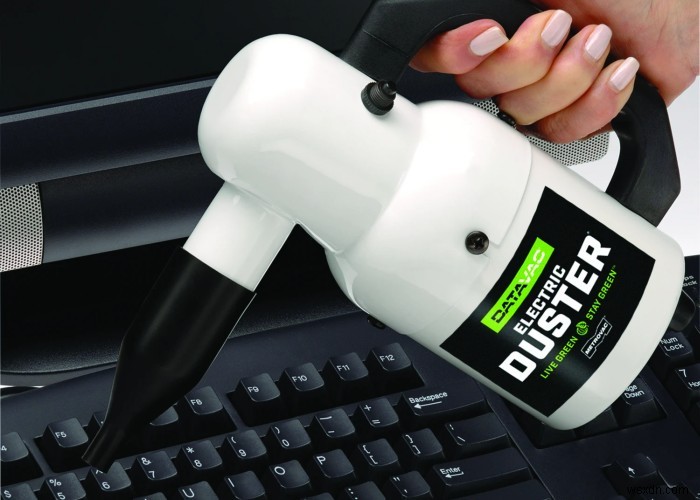

Tuy nhiên, các linh kiện PCB nhạy cảm của laptop chỉ có thể làm sạch an toàn với sự giúp đỡ của máy thổi bụi điện an toàn ESD như DataVac Electric Duster tuyệt vời. Tuy nhiên, nếu bạn không thể chi $80 cho máy thổi bụi điện chuyên dụng, bạn ít nhất nên đầu tư một bộ chổi nylon an toàn ESD tốt.

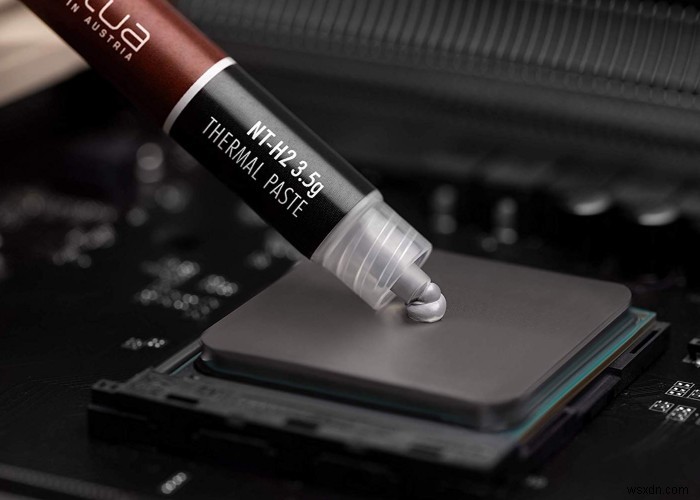

Keo Tản Nhiệt (Thermal Compound): Ngoài bụi, keo tản nhiệt kém chất lượng là lý do khác cho nỗi khổ quá nhiệt của bạn. Có một số lựa chọn tốt, nhưng hãy chắc chắn tránh loại kim loại lỏng (liquid metal). Gallium có xu hướng phá hủy nhôm đồng thời phản ứng xấu với đồng, đây là vật liệu chính dùng trong cấu tạo tấm lạnh. Hầu như mọi hệ thống làm mát laptop tôi gặp dùng đồng trần (hoặc rất hiếm khi nhôm) cho tấm lạnh. Kim loại lỏng chỉ được khuyến nghị dùng với tấm lạnh đồng mạ nickel.

Cách Khắc Phục Laptop Quá Nhiệt Từ Bên Trong

Trừ khi bạn thích tháo lắp laptop thường xuyên, tôi khuyên chọn keo tản nhiệt đảm bảo tồn tại lâu hơn (không cứng hay nứt) hơn là hiệu năng làm mát thô. Không nhiều nhà sản xuất keo tản nhiệt định giá độ bền sản phẩm, nhưng cả keo Noctua NT-H1 và NT-H2 được nói là tồn tại tốt năm năm sau khi lắp. Keo Arctic Cooling MX-4 tuy nhiên được quảng cáo tồn tại đến tám năm. Tôi đã dùng cả hai thương hiệu với hiệu quả tốt qua nhiều năm.

Khăn ủi cồn hoặc Cồn Isopropyl (IPA): Bạn sẽ cần khăn ủi cồn để làm sạch kỹ keo tản nhiệt cũ. IPA cũng được, miễn là bạn tuân thủ độ tinh khiết tối thiểu 70%. Tốt nhất dùng IPA 90% và 99%, nhưng cả hai cách bạn cũng cần vật liệu không rơi sợi để lau keo tản nhiệt. Khăn microfiber và giấy lọc cà phê là lý tưởng.

Cách Khắc Phục Laptop Quá Nhiệt Từ Bên Trong

Chuẩn Bị Vệ Sinh Sâu!

Dọn dẹp bàn làm việc, dành một khu vực đủ lớn để chứa các thành phần tháo lắp/lẻ.

Cực kỳ quan trọng là chụp ảnh mỗi bước tháo lắp, không thì bạn có thể quên cách lắp lại đúng. Nếu gặp chi tiết phức tạp như cần đảm bảo đường dẫn cáp cụ thể, hãy ghi chú chi tiết trên giấy và chụp ảnh phần đó.

Dành các hộp riêng để giữ vít và gắn nhãn mỗi hộp. Ví dụ, các vít dài giữ hai nửa vỏ dưới cùng có thể vào một hộp để bạn không lẫn chúng vào các cột vít nông hơn cho thành phần khác. Ngay cả trong cùng một thành phần như bộ quạt, bạn có thể có vít dài hoặc ngắn. Chụp đủ ảnh và ghi nhớ vị trí mỗi vít.

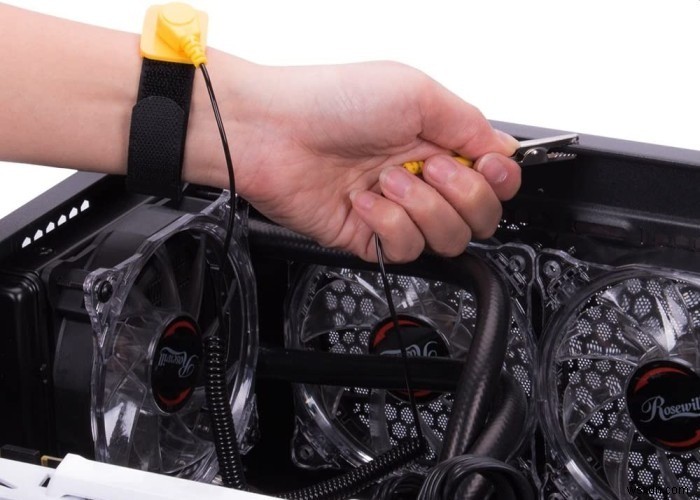

Rời khỏi thảm, cởi giày, đeo dây đeo chống tĩnh điện và chắc chắn nối đất đúng cách.

  1. Tắt laptop, ngắt cáp nguồn, và tháo pin. Nếu laptop có pin nội bộ, làm ở bước tiếp theo.
Cách Khắc Phục Laptop Quá Nhiệt Từ Bên Trong

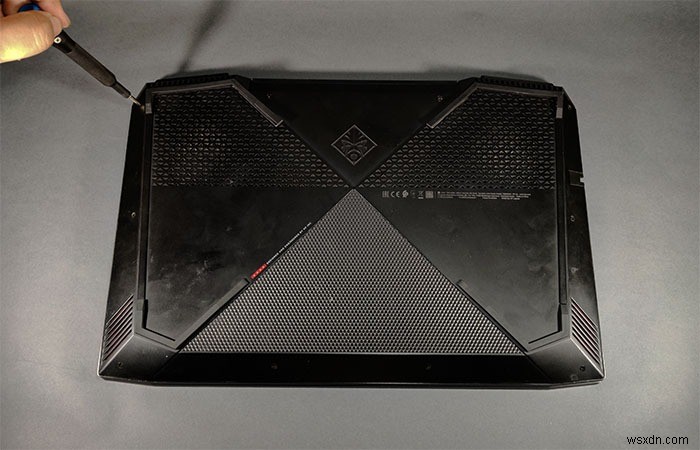

  1. Lật laptop ngửa để thấy mặt dưới. Trước khi vào bên trong, phải tháo tất cả vít giữ hai nửa vỏ dưới (phần không có màn hình/nắp) lại với nhau. Trong laptop này, tất cả tám vít đều nhìn thấy rõ.

Một số nhà sản xuất laptop lại thích làm khó việc của bạn và giấu một số hoặc tất cả vít sau nhãn tuân thủ và chân đệm cao su. Vít giấu sau nhãn có thể tìm bằng cách dò đầu vặn trên bề mặt nhãn hoặc đơn giản bóc toàn bộ nhãn. Tương tự cho vít bị giấu bởi chân đệm cao su.

Cách Khắc Phục Laptop Quá Nhiệt Từ Bên Trong
  1. Tháo hết vít chưa đủ để tách hai nửa vỏ laptop. Nếu nhìn quanh rìa vỏ, đường nối rõ ràng chỉ nơi vỏ sẽ tách ra nên nhìn thấy. Tuy nhiên, hai nửa này được giữ bởi các khóa giữ nhựa. Chúng cần một chút làm lẻ mới tách ra.
Cách Khắc Phục Laptop Quá Nhiệt Từ Bên Trong

Kiểm tra mỗi inch vuông của đường nối, bạn nên nhận thấy hầu như tất cả các đường nối đều quá chặt để chèn công cụ làm lẻ, trừ một phần nhỏ của đường nối được cách đủ rộng để làm việc. Trong hầu hết laptop, phần đường nối này nằm ở phía sau và thường giữa các khe thoát nhiệt. Đó cũng là trường hợp của laptop HP Omen này.

Cách Khắc Phục Laptop Quá Nhiệt Từ Bên Trong

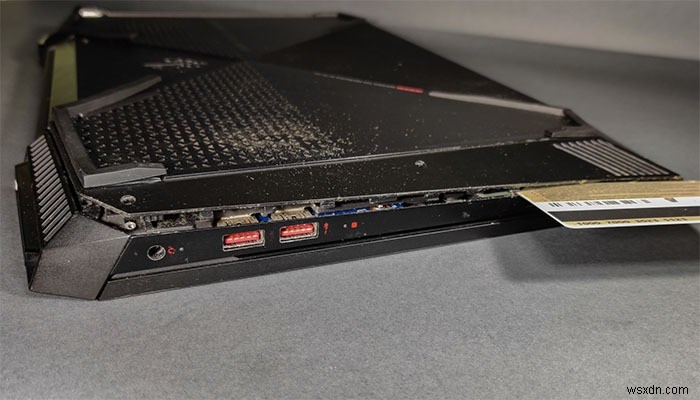

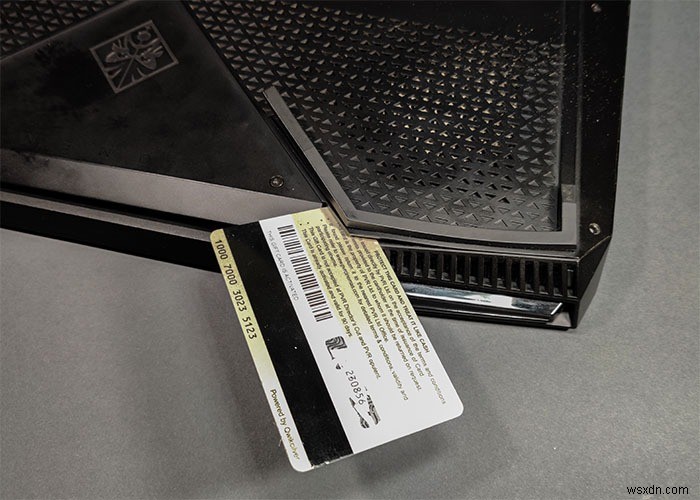

Dùng khoảng hở trong đường nối để chèn thẻ tín dụng hoặc công cụ làm lẻ nhựa. Một khi đã vào, nhẹ nhàng xoay thẻ lên cho đến khi nghe tiếng "kích". Tiếng kích đó chỉ việc nhấc khóa giữ cố định hai nửa vỏ dưới. Sau đó, chỉ việc di chuyển dọc quanh chu vi laptop dọc đường nối, trong khi lần lượt làm lẻ các khóa giữ một per one. Khóa đầu tiên là (tương đối) khó nhất, trong khi các khóa còn lại sẽ bật ra khá dễ dàng.

Cách Khắc Phục Laptop Quá Nhiệt Từ Bên Trong

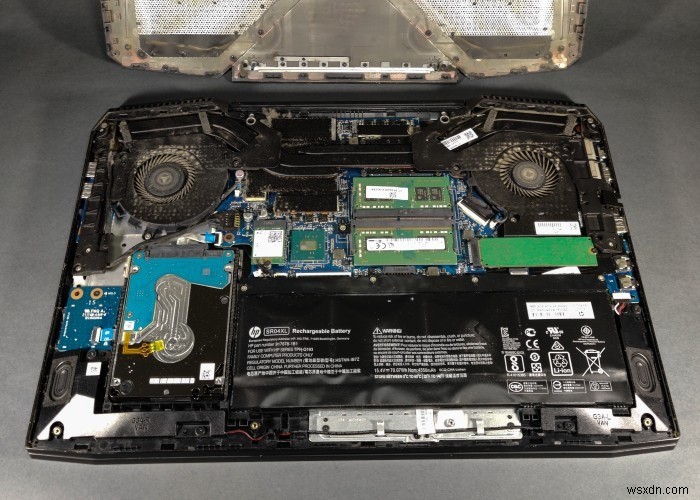

  1. Đây là lúc bạn phải đội mũ tư duy và nhìn kỹ topology (cấu trúc) bên trong laptop của bạn. Mục tiêu là đến die (hạt) processor và GPU để thay keo tản nhiệt.

Tuy nhiên, đó chỉ có thể làm sau khi tháo một số thành phần như bộ làm mát (gồm tấm lạnh, ống nhiệt, tản nhiệt), quạt làm mát, SSD, khung quạt, và khe thoát nhiệt. Các thành phần này được liệt kê theo thứ tự lắp đặt trong laptop này. Đó thực chất là những gì tôi muốn nói khi đề cập đến topology nội bộ của laptop này.

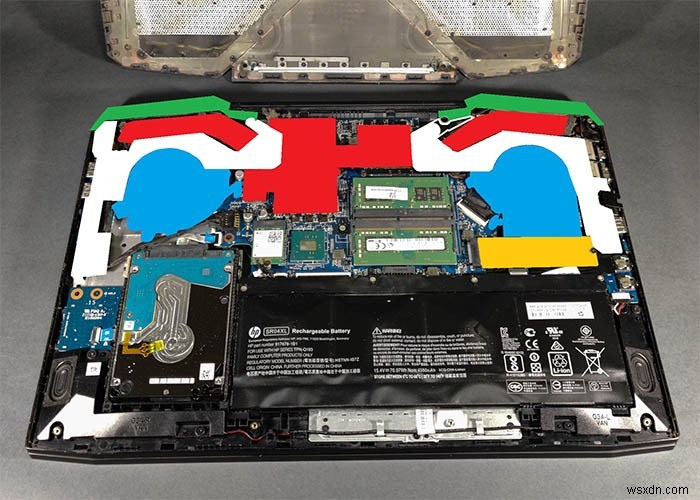

Trong ví dụ này, chúng ta phải tháo khung khe thoát nhiệt (màu xanh lá), theo sau là khung quạt (màu trắng), rồi SSD (màu vàng), quạt làm mát (màu xanh dương), và cuối cùng là bộ làm mát (màu đỏ) gồm tấm lạnh và tản nhiệt trước khi có thể thay keo tản nhiệt.

Cách Khắc Phục Laptop Quá Nhiệt Từ Bên Trong Cách Khắc Phục Laptop Quá Nhiệt Từ Bên Trong

Tin tốt là hầu như tất cả laptop gaming trình bày cấu trúc nội bộ cơ bản tương tự. Tuy nhiên, vẫn đáng để nhìn kỹ topology thành phần của laptop cụ thể của bạn. Ví dụ, một số laptop sẽ có khe thoát nhiệt cố định đúc vào vỏ, không cần tháo. Những chiếc khác có thể không có SSD chặn bộ quạt làm mát, nên cũng không cần tháo.

Kể tóm lại, tìm ra topology thành phần của laptop giúp dễ dàng tháo các thành phần trên theo đúng thứ tự và lộ die processor và GPU để làm lại keo. Chỉ cần kiểm tra trực quan nhanh để kiểm tra lại thành phần nào lắp trên thành phần nào. Tháo lắp dễ dàng khi bạn đã nắm rõ điều đó.

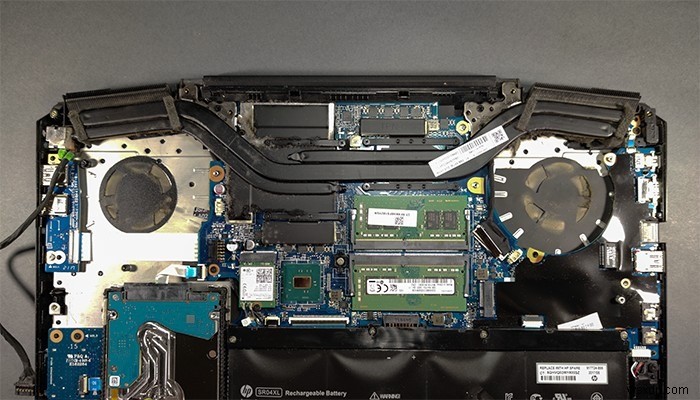

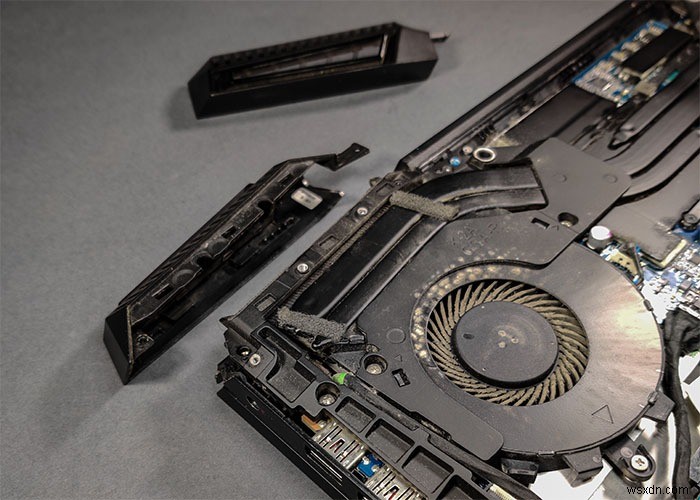

  1. Tháo cả hai khung khe thoát nhiệt.
Cách Khắc Phục Laptop Quá Nhiệt Từ Bên Trong Cách Khắc Phục Laptop Quá Nhiệt Từ Bên Trong

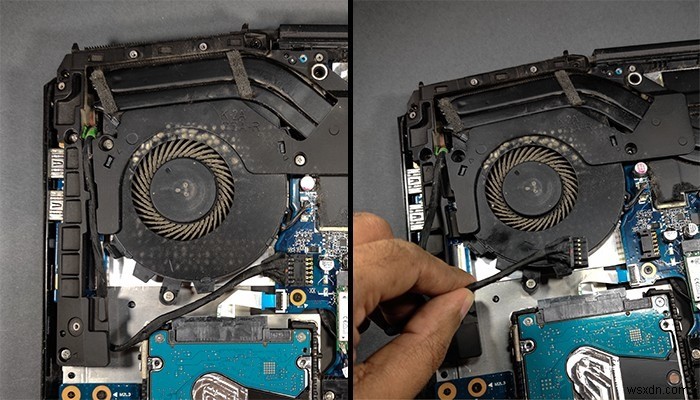

  1. Tiếp theo là khung quạt làm mát. Đừng quên cáp và dây khi ghi chú topology thành phần. Khung bên trái trên laptop gaming HP Omen này không thể tháo nếu không ngắt kết nối bộ nối JST XH 6-pin ghép cáp nguồn với bo mạch chủ laptop (ảnh dưới).
Cách Khắc Phục Laptop Quá Nhiệt Từ Bên Trong

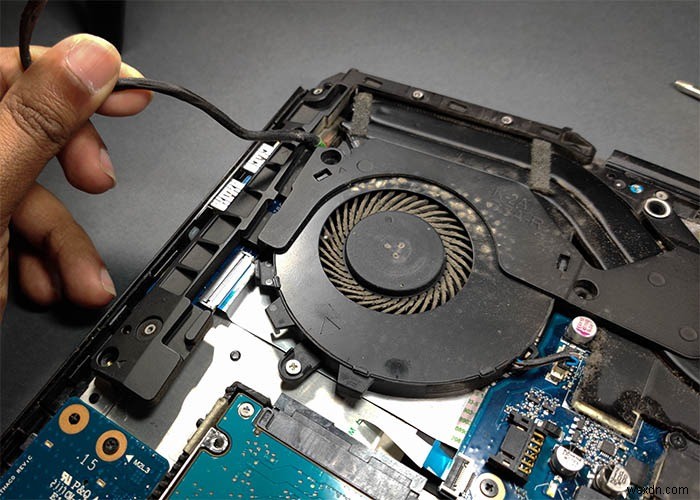

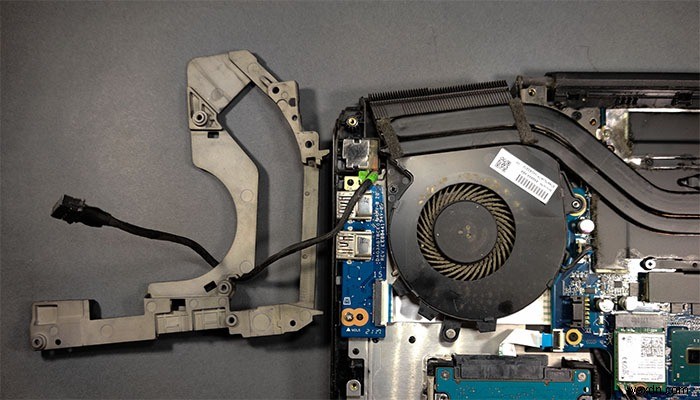

Điều này có thể ngược với thực hành an toàn xử lý dây, nhưng kéo cáp là cách đúng để ngắt kết nối bộ nối JST nén (crimped). Tháo cáp nguồn nội bộ và vặn ra khung quạt. Chắc chắn ghi nhớ cách cáp nguồn nội bộ được dẫn qua khung và điểm ghép với bo mạch chủ. Chụp nhiều ảnh.

Cách Khắc Phục Laptop Quá Nhiệt Từ Bên Trong Cách Khắc Phục Laptop Quá Nhiệt Từ Bên Trong

Lặp lại quá trình để tháo khung quạt bên phải.

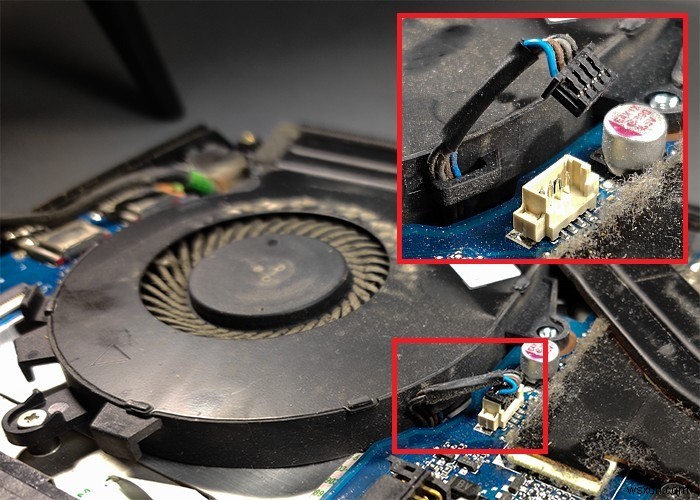

  1. Đừng vặn ra quạt làm mát trước khi ngắt cáp nguồn từ bo mạch chủ laptop. Chúng thường có bộ nối JST PH 2.0 4-pin kết hợp tín hiệu nguồn và PWM. Nhẹ nhàng kéo ra bằng cáp.
Cách Khắc Phục Laptop Quá Nhiệt Từ Bên Trong Cách Khắc Phục Laptop Quá Nhiệt Từ Bên Trong

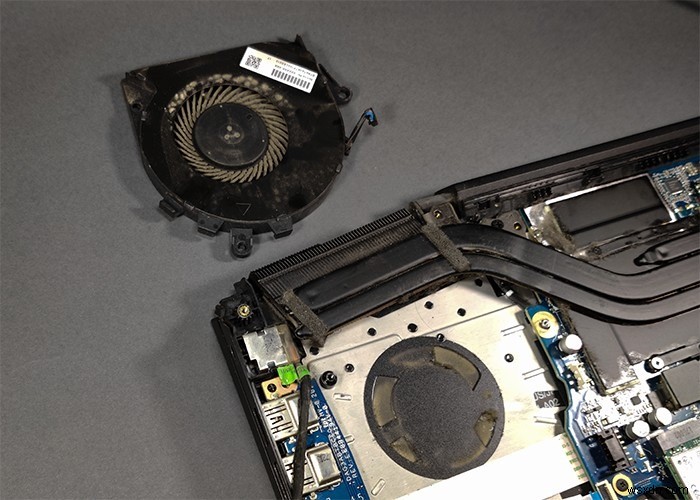

  1. Quạt làm mát bên trái ra dễ dàng, nhưng cái kia phức tạp hơn.

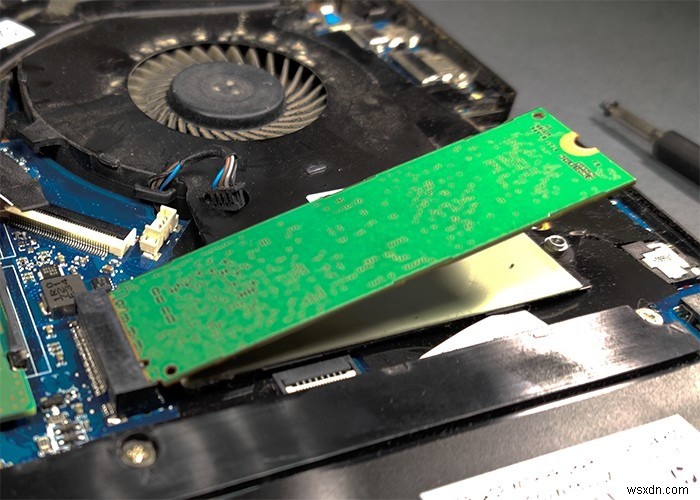

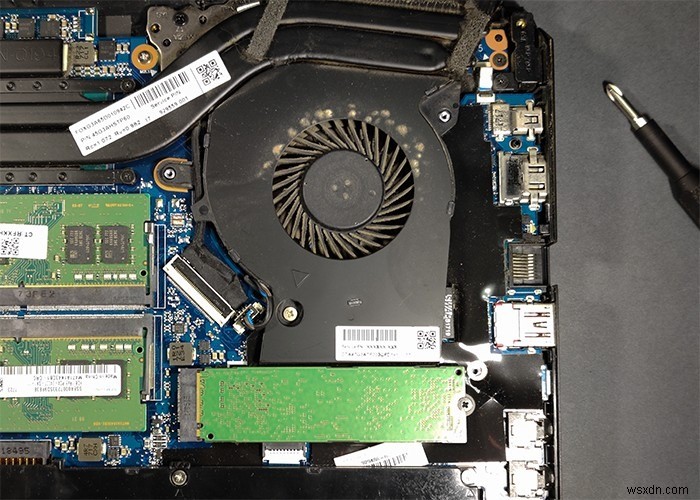

Bộ quạt làm mát này cũng bao gồm khung gắn SSD m.2. Điều đó làm bắt buộc phải tháo SSD. Điều này liên quan đến tháo vít gắn SSD, khiến khe m.2 lò xo đẩy SSD lên khỏi bo mạch chủ khoảng 30 độ. SSD giờ sẽ trượt ra dễ dàng.

Cách Khắc Phục Laptop Quá Nhiệt Từ Bên Trong Cách Khắc Phục Laptop Quá Nhiệt Từ Bên Trong

Ngắt cáp nguồn quạt, nhưng bạn chưa thể vặn ra và tháo bộ quạt làm mát khỏi bo mạch chủ.

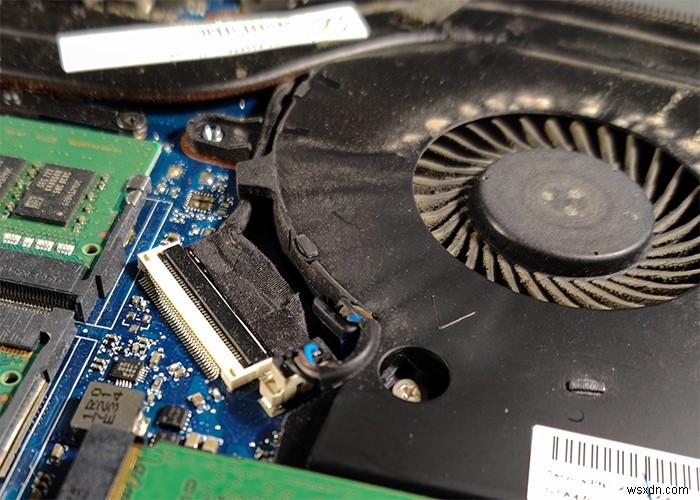

  1. Nếu bạn chú ý ảnh bên cạnh, bạn có thể thấy cáp dây phẳng linh hoạt Molex (FFC) gắn vào bộ quạt qua các kênh quản lý cáp.
Cách Khắc Phục Laptop Quá Nhiệt Từ Bên Trong

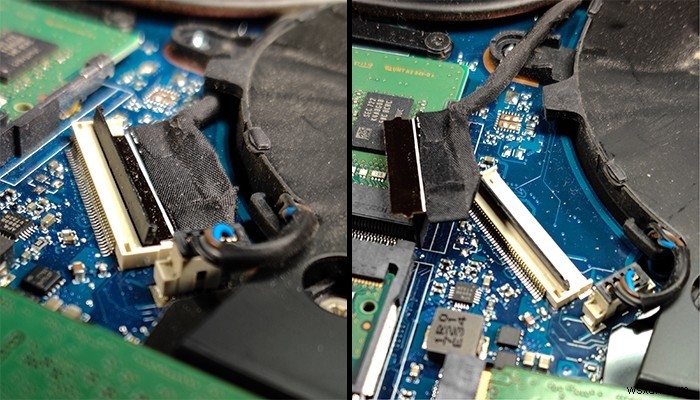

Cáp FFC Molex lai không thể kéo ra khỏi bộ nối nếu không tháo "flip actuator" (cơ chế giữ xoay lật) trước. Đó là tab đen nhỏ phải nhấc/quay ra khỏi cáp để tháo. Có thể làm lẻ dễ dàng bằng móng tay. Cáp FFC sau đó trượt ra khỏi ổ cắm.

Cách Khắc Phục Laptop Quá Nhiệt Từ Bên Trong

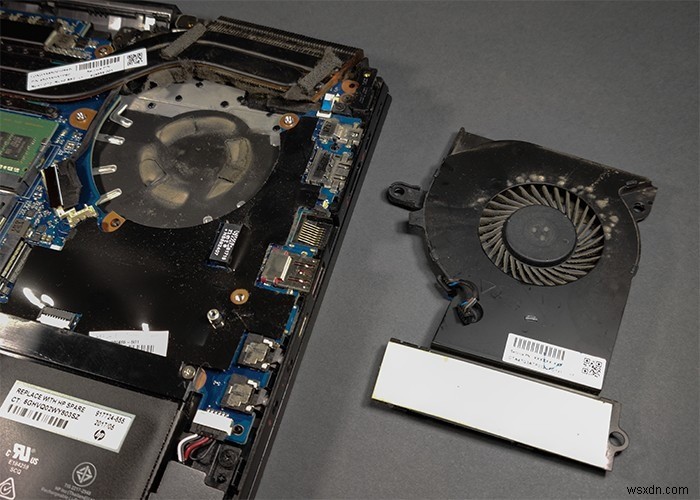

Tháo cáp FFC lai khỏi kênh dẫn trên bộ quạt. Giờ bạn tự do vặn ra và tháo bộ quạt làm mát cuối cùng.

Cách Khắc Phục Laptop Quá Nhiệt Từ Bên Trong

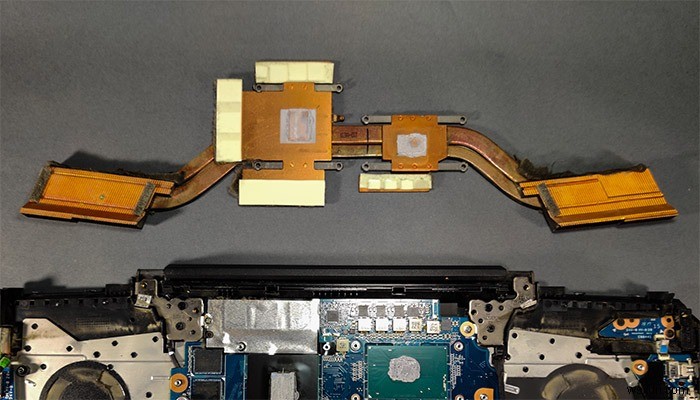

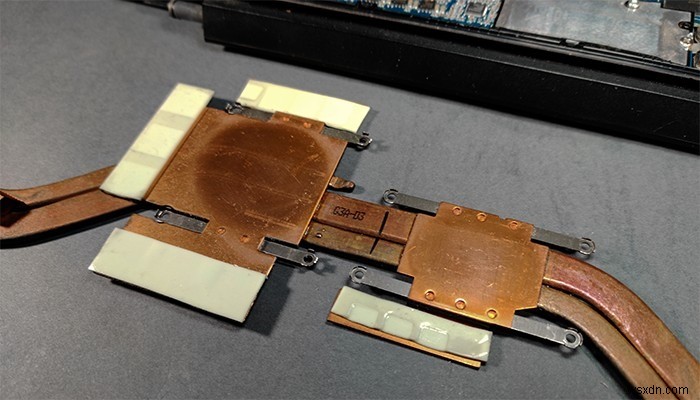

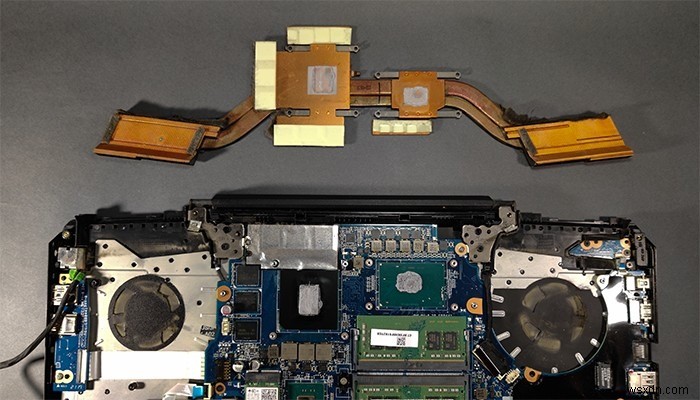

  1. Chỉ còn một chướng ngại vật giữa die processor và GPU: bộ làm mát. Thông thường được gắn bằng bốn bộ vít (mỗi bên) để cố định tấm lạnh cho processor và GPU lên bo mạch chủ laptop. Vặn ra bốn vít này, và toàn bộ bộ lắp gồm tấm lạnh, ống nhiệt, và tản nhiệt sẽ ra khỏi laptop dễ dàng.
Cách Khắc Phục Laptop Quá Nhiệt Từ Bên Trong

Keo tản nhiệt cứng có thể làm tháo khó khăn trong trường hợp hiếm. Đừng dùng lực quá lớn. Dùng máy sấy tóc ở chế độ max (80 độ C) hoặc súng nhiệt ở chế độ thấp nhất (khoảng 150 độ C) để làm nóng keo tản nhiệt. Tập trung nóng vào tấm lạnh để keo mềm và dễ tháo hơn.

Bộ làm mát nên ra sau khi áp dụng một chút chuyển động xoay để tách nó khỏi processor và GPU. Tránh bỏng ngón tay.

Cách Khắc Phục Laptop Quá Nhiệt Từ Bên Trong
  1. Giờ là lúc tốt để dùng máy thổi bụi điện an toàn ESD để làm sạch bo mạch chủ laptop và các nội bộ khác. Đừng dùng máy hút bụi thường, nó có thể tạo đủ ESD để triệt tiêu hoặc âm thầm giảm tuổi thọ các linh kiện điện tử nhạy cảm. Dùng chổi nylon an toàn ESD. Nếu không có công cụ làm sạch an toàn ESD, tốt nhất là đừng đụng vào bo mạch chủ laptop.
  1. Khi tách khỏi laptop, quạt làm mát, khung, và bộ làm mát không chứa bất kỳ thiết bị điện tử nhạy cảm ESD nào. Bạn có thể dùng mọi biện pháp hợp lý để làm sạch các thành phần này.

Tuy nhiên, thông minh là bảo vệ các tấm đệm nhiệt (thermal pads) khỏi bụi sắp bay khắp nơi. Các tấm đệm nhiệt này hoặc dính vào các thành phần (như module VRAM, MOSFET, và cuộn cảm) trên bo mạch chủ hoặc trực tiếp lên tấm lạnh, như trường hợp laptop này. Cắt phim nhựa bọc thực phẩm (cling wrap) kích thước phù hợp và dán lên tấm đệm nhiệt sẽ ngăn nó bị bám lớp bụi cách nhiệt.

Với việc đó xong, dùng máy hút bụi/máy thổi bụi điện để làm sạch kỹ rặng tản nhiệt trên tất cả tản nhiệt. Quạt làm mát cũng có thể dùng chổi và thổi kỹ cánh quạt và khe. Chỉ cần chắc chắn cánh quạt không được phép quay tự do do luồng gió từ máy thổi. Điều này có thể làm quay cánh quạt vượt quá RPM định mức của vỏ bi nội bộ và hỏng sớm.

Chắc chắn tháo phim nhựa bọc khỏi tấm đệm nhiệt sau khi làm sạch xong. Nếu không làm sẽ gây quá nhiệt cho các thành phần này.

Cách Khắc Phục Laptop Quá Nhiệt Từ Bên Trong

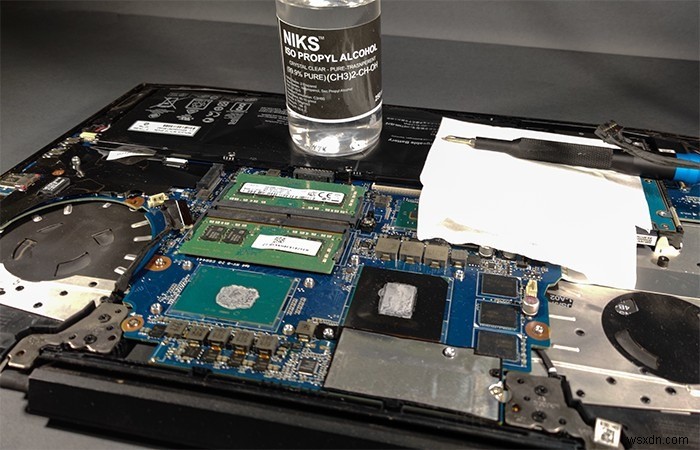

  1. Làm sạch keo tản nhiệt cũ bằng khăn ủi cồn hoặc kết hợp cồn isopropyl và khăn không rơi sợi (khăn microfiber hoặc giấy lọc cà phê). Quá trình này nên làm cho cả die processor và GPU và cũng lặp lại cho tấm lạnh. Đảm bảo các bề mặt được làm sạch kỹ và không có tạp chất. Đợi vài phút để cồn bay hơi trước khi bôi keo tản nhiệt mới.
Cách Khắc Phục Laptop Quá Nhiệt Từ Bên Trong Cách Khắc Phục Laptop Quá Nhiệt Từ Bên Trong

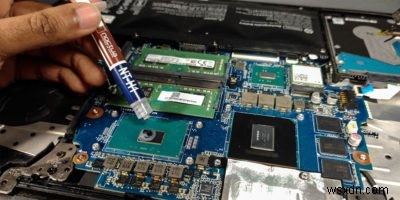

  1. Bôi một giọt keo tản nhiệt kích thước hạt gạo nhỏ trên die processor và GPU. Ứng dụng như hình dưới là tối đa tuyệt đối cho phép. Nếu nhiều hơn, lượng keo quá mức sẽ bị ép ra khỏi die processor/GPU. Điều này có nguy hiểm nếu bạn dùng keo dẫn điện.

Không bôi keo tản nhiệt lên tấm lạnh.

Cách Khắc Phục Laptop Quá Nhiệt Từ Bên Trong
  1. Cố định bộ làm mát lên die. Đừng vặn chặt vít gắn hết sức. Lắp chúng vào vị trí trước và di chuyển chéo từ vít này sang vít kia trong khi vặn chặt từng vít dần dần. Ý tưởng là tránh áp dụng lực xoắn không đều trên bốn vít gắn mỗi die. Điều này đảm bảo tấm lạnh施加 áp lực đều trên die để có tiếp xúc nhiệt tối ưu.
Cách Khắc Phục Laptop Quá Nhiệt Từ Bên Trong

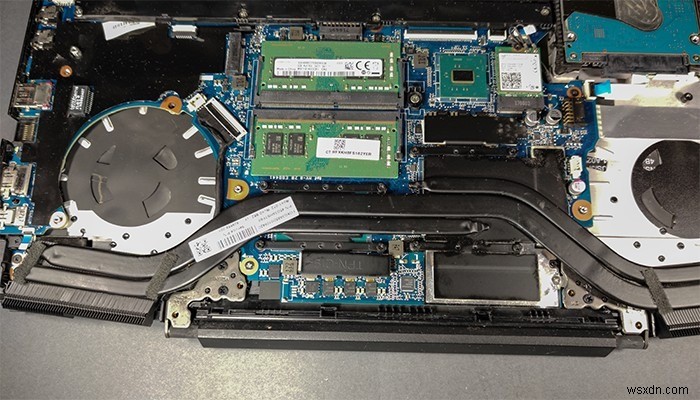

  1. Lắp ráp chính là ngược lại quá trình tháo lắp đã trình bày ở đây.

Hãy chắc chắn kiểm tra lại tất cả cáp và bộ nối trước khi khép lại laptop. Laptop của bạn nên thể hiện nhiệt độ idle và load thấp hơn đáng kể cho cả processor và GPU. Hiệu năng làm mát sẽ cải thiện thêm khi keo tản nhiệt mới đã hoàn toàn khô (cured).
