Cách đặt biểu tượng legend tùy chỉnh trên đồ thị Matplotlib

Để vẽ biểu tượng legend tùy chỉnh trên đồ thị, ta thực hiện:

• Thiết lập kích thước hình và điều chỉnh khoảng đệm giữa và xung quanh subplots.
• Kế thừa class HandlerPatch, ghi đè phương thức create artists, thêm elliptical patch vào đồ thị, trả về patch handler.
• Vẽ hình tròn trên đồ thị dùng class Circle.
• Thêm circle patch vào trục hiện tại.
• Dùng legend() đặt legend trên đồ thị.
• Hiển thị hình dùng show().

Ví dụ

import matplotlib.pyplot as plt, matplotlib.patches as mpatches
from matplotlib.legend_handler import HandlerPatch

plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True

class HandlerEllipse(HandlerPatch):
    def create_artists(self, legend, orig_handle, xdescent, ydescent,
                       width, height, fontsize, trans):
        center = 0.5 * width - 0.5 * xdescent, 0.5 * height - 0.5 * ydescent
        p = mpatches.Ellipse(xy=center, width=width + xdescent,
                             height=height + ydescent)
        self.update_prop(p, orig_handle, legend)
        p.set_transform(trans)
        return [p]

c = mpatches.Circle((0.5, 0.5), 0.25, facecolor="green",
                    edgecolor="red", linewidth=1)
plt.gca().add_patch(c)
plt.legend([c], ["An ellipse,Customized legend element"],
           handler_map={mpatches.Circle: HandlerEllipse()})
plt.show()

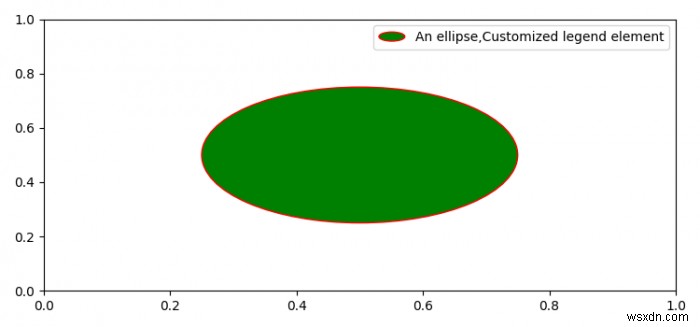

Kết quả
