Thêm tiêu đề cho các hàng legend trong Matplotlib

Để thêm tiêu đề (title) cho các hàng (rows) trong legend Matplotlib:

• Thiết lập kích thước figure và padding
• Tạo dữ liệu y bằng numpy
• Tạo list markers và labels
• Tạo figure và subplots
• Vẽ các đường với marker và label khác nhau
• Lấy handles và labels cho một nửa plot
• Tạo placeholder handles cho tiêu đề hàng
• Đặt legend trên plot
• Hiển thị bằng show()

Ví dụ mã nguồn

import matplotlib.pyplot as plt
import numpy as np

plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True

y = np.exp(-np.arange(5))
markers = ["s", "o", "*"]
labels = ["one", "two"]
fig, ax = plt.subplots()
for i in range(6):
    ax.plot(y * i + i / 2., marker=markers[i // 2], label=labels[i % 2])
h, l = ax.get_legend_handles_labels()
ph = [plt.plot([], marker="", ls="")[0]] * 2
handles = ph + h
labels = ["Title 1:", "Title 2:"] + l
plt.legend(handles, labels, ncol=4)
plt.show()

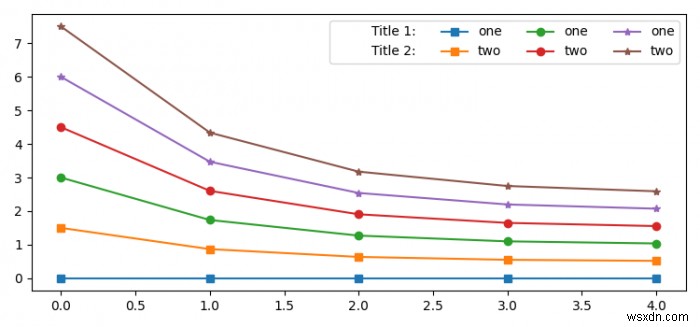

Kết quả

Legend 4 cột: 2 cột đầu là "Title 1:", "Title 2:" (placeholder rỗng), 2 cột sau là các marker thực tế.

Kỹ thuật: Tạo artist rỗng (plot([], marker="", ls="")[0]) làm placeholder cho tiêu đề hàng.
