Tạo quiver plot tọa độ cực trong Matplotlib

Để tạo quiver plot (biểu đồ vectơ) trong tọa độ cực (polar coordinates) với Matplotlib:

• Thiết lập kích thước figure và padding
• Tạo dữ liệu radii, thetas, theta, r bằng numpy
• Tạo figure mới
• Thêm subplot với polar=True
• Tạo poly collections của các mũi tên bằng quiver()
• Hiển thị bằng show()

Ví dụ mã nguồn

import numpy as np
from matplotlib import pyplot as plt

plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True

radii = np.linspace(0, 1, 5)
thetas = np.linspace(0, 2 * np.pi, 20)
theta, r = np.meshgrid(thetas, radii)

f = plt.figure()
ax = f.add_subplot(polar=True)
ax.quiver(theta, r, np.cos(theta) - np.sin(theta), np.sin(theta) + np.cos(theta))
plt.show()

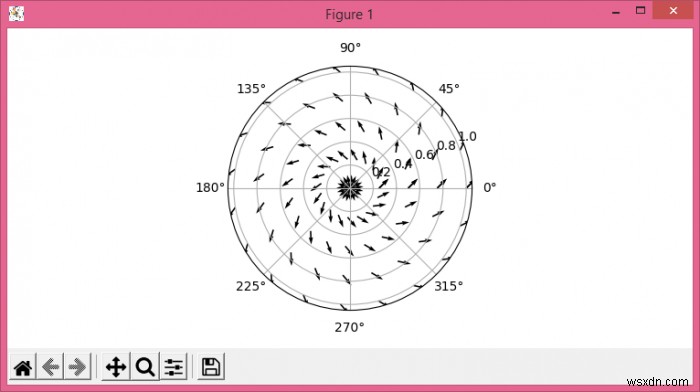

Kết quả

Biểu đồ vectơ trên tọa độ cực: mũi tên chỉ hướng và độ lớn tại các điểm (r, θ).

Tham số quiver: quiver(theta, r, u, v) với (u, v) là thành phần vectơ trong hệ tọa độ cực.
