Để tạo biểu đồ thanh xếp chồng phân kỳ trong Matplotlib, chúng ta có thể thực hiện các bước sau -
- Đặt kích thước hình và điều chỉnh phần đệm giữa và xung quanh các ô phụ.
- Khởi tạo một biến N để nhận số lượng chỉ số.
- Nhận menMeans, womenMeans, menStd và bộ tuple womenStd.
- Khởi tạo chiều rộng trong số các thanh.
- Tạo một hình và một tập hợp các ô phụ.
- Để có được thanh phân kỳ, chúng tôi có thể đặt dữ liệu với các giá trị âm và dương để tạo thanh phân kỳ.
- Thêm một đường ngang qua trục.
- Đặt Ylabel, title, tick, ticklabels, và huyền thoại.
- Để hiển thị hình này, hãy sử dụng show () phương pháp.
Ví dụ
import matplotlib.pyplot as plt
import numpy as np
plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True
N = 5
menMeans = (20, -35, 30, 35, -27)
womenMeans = (25, -32, 34, 20, -25)
menStd = (2, 3, 4, 1, 2)
womenStd = (3, 5, 2, 3, 3)
ind = np.arange(N)
width = 0.35
fig, ax = plt.subplots()
p1 = ax.bar(ind, menMeans, width, yerr=menStd, label='Men')
p2 = ax.bar(ind, womenMeans, width, bottom=menMeans, yerr=womenStd, label='Women')
ax.axhline(0, color='grey', linewidth=0.8)
ax.set_ylabel('Scores')
ax.set_title('Scores by group and gender')
ax.set_xticks(ind)
ax.set_xticklabels(('G1', 'G2', 'G3', 'G4', 'G5'))
ax.legend()

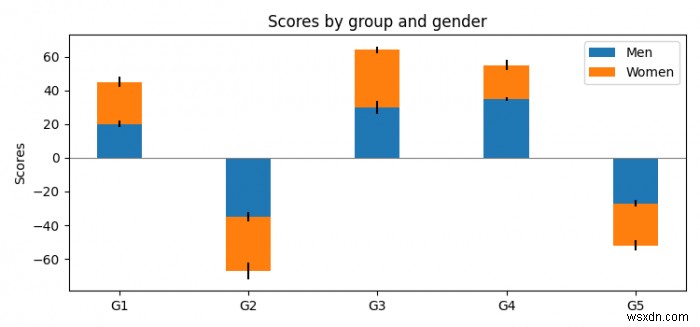

plt.show() Đầu ra
