Giải Thích Điện Trở Pull-Down & Pull-Up: Cơ Bản Phần Cứng Thiết Yếu

Bởi Taron Foxworth

Nếu bạn từng nối nút bấm (button) với Arduino, bạn đã gặp sơ đồ này:

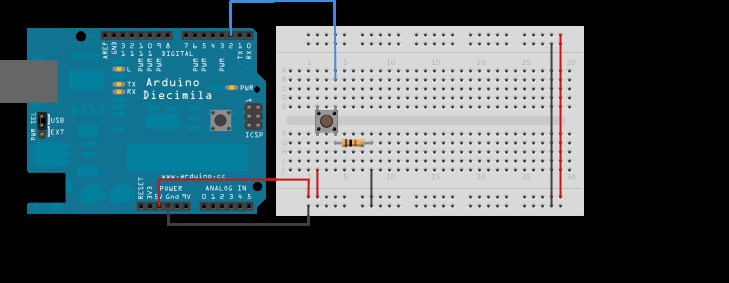

Giải Thích Điện Trở Pull-Down & Pull-Up: Cơ Bản Phần Cứng Thiết Yếu

Lúc đầu, điều này gây nhầm lẫn. Suy nghĩ đầu tiên: "Tại sao cần điện trở? Tôi chỉ muốn nó báo nút có được nhấn hay không."

Sau nhiều đọc, không có giải thích đơn giản.

Đang Xảy Ra Gì

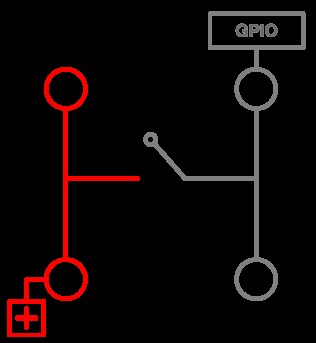

Giải Thích Điện Trở Pull-Down & Pull-Up: Cơ Bản Phần Cứng Thiết Yếu Sơ đồ 1

Trong nút bấm — hay còn gọi là switch — các dây có hình chữ "H". Nhưng giữa không nối — hay mạch không nối — cho đến khi nhấn nút.

Thực tế, muốn đọc từ Arduino 0 khi không có gì nối và 1 khi nhấn nút.

Trên Arduino, gọi là General Purpose Input Output (GPIO).

Vậy có thể làm thế này:

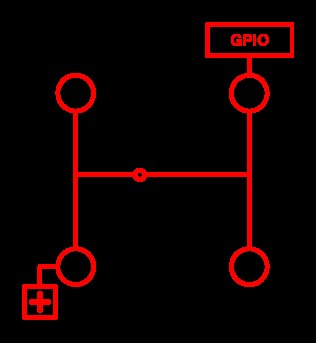

Giải Thích Điện Trở Pull-Down & Pull-Up: Cơ Bản Phần Cứng Thiết Yếu Sơ đồ 2

Nối dương (5v, 3.3V, hoặc VCC) vào bên trái mạch.

Bây giờ, khi nhấn nút, GPIO sẽ đọc 1, và mọi chuyện tốt đẹp.

Giải Thích Điện Trở Pull-Down & Pull-Up: Cơ Bản Phần Cứng Thiết Yếu Sơ đồ 3

Không. Hãy nhìn lại Sơ đồ 2:

Giải Thích Điện Trở Pull-Down & Pull-Up: Cơ Bản Phần Cứng Thiết Yếu Sơ đồ 2

Chúng ta muốn 0 khi không nối, nhưng làm sao đảm bảo? Hiện tại, không có cách đảm bảo GPIO là 0.

Cũng có tần số điện từ trong không khí có thể kéo GPIO thành 0 hoặc 1. Nó thậm chí dao động giữa hai giá trị! Vậy không thể chắc chắn là 0 (tôi dở jeu de mots). Điều này còn gọi là logic 0.

Một cách để có logic 0 là nối chân xuống Ground:

Giải Thích Điện Trở Pull-Down & Pull-Up: Cơ Bản Phần Cứng Thiết Yếu

Tuyệt! Bây giờ đã đảm bảo logic zero. Khi nhấn nút, sẽ là 1. Đúng không?

Không.

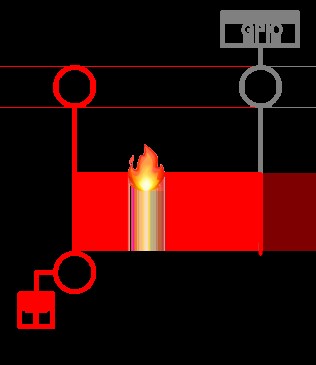

Giải Thích Điện Trở Pull-Down & Pull-Up: Cơ Bản Phần Cứng Thiết Yếu

Bạn vừa tạo mạch ngắn. ?

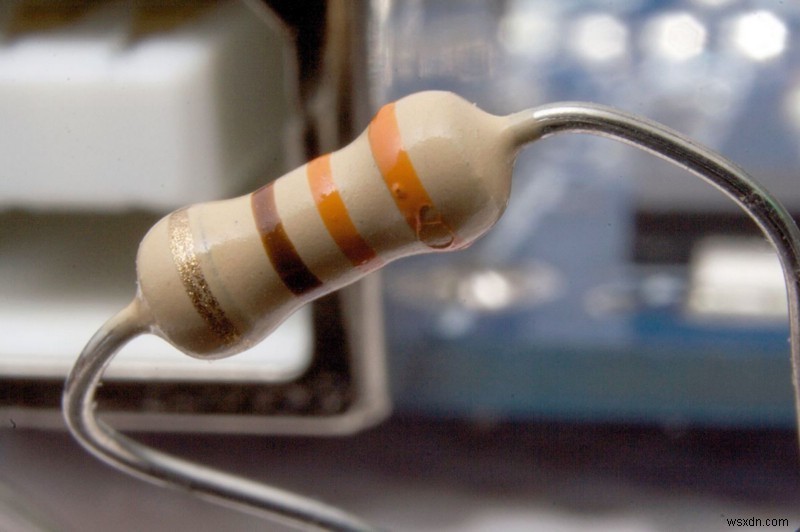

Đây là lúc điện trở xuất hiện. Để tránh mạch ngắn, cần thêm điện trở vào mạch. Điện trở giữ mọi thứ dưới kiểm soát.

Giải Thích Điện Trở Pull-Down & Pull-Up: Cơ Bản Phần Cứng Thiết Yếu

Điện đi theo đường kén nhỏ nhất. GPIO sẽ đọc 1 khi nhấn nút. Như sau:

Giải Thích Điện Trở Pull-Down & Pull-Up: Cơ Bản Phần Cứng Thiết Yếu

Giải Thích Điện Trở Pull-Down & Pull-Up: Cơ Bản Phần Cứng Thiết Yếu

Ura! Bây giờ đã có thứ hoạt động.

Bây giờ xem ngược lại: điện trở pull-up. Cái tương tự nhưng ngược. Khi nút không nhấn, GPIO đọc 1. Khi nhấn nút, GPIO thành 0.

Khi không nhấn, GPIO nối dương (VCC). Vậy dòng điện nào đó sẽ được kéo lên (pull-up) để GPIO đăng ký logic 1.

Giải Thích Điện Trở Pull-Down & Pull-Up: Cơ Bản Phần Cứng Thiết Yếu

Quan trọng: điện luôn muốn đi đến Ground. Vậy khi nhấn nút, dòng điện đang chảy sẽ chảy xuống Ground. Do đó, dòng điện nào sẽ đi đến GPIO đi theo, để GPIO ở logic 0.

Giải Thích Điện Trở Pull-Down & Pull-Up: Cơ Bản Phần Cứng Thiết Yếu

? Hết.

Tại Sao Tôi Viết Bài Này?

Tôi gia nhập Losant tháng 9/2016 без kinh nghiệm phần cứng. Mọi starter kit phần cứng cho nút bấm mà không giải thích khái niệm này. Hy vọng giúp "đèn" của bạn sáng lên. ?

Chỉ mới cào bề mặt. Muốn đào sâu, xem tài nguyên:

Pull-up Resistors - learn.sparkfun.com
_Điều khác cần lưu ý là điện trở pull-up càng lớn, chân phản ứng càng chậm…_learn.sparkfun.com

Tôi thích phản hồi. Hãy cho biết nếu có thể cải thiện. Nếu tôi hoàn toàn sai, hãy cho biết! Tôi muốn làm tốt hơn cho người khác.
