Gì tốt hơn làm việc với 1 màn hình? Làm việc với nhiều màn hình, đương nhiên. Mình đang dùng dual 32-inch 4K Dell, đặt trên bàn. Nhưng 2 màn hình "cướp" không gian bàn quý giá cho phụ kiện và đồ dùng làm việc.
Với lý do đó, mình tìm hiểu các loại ốp màn hình (monitor mount) để nâng màn hình lên và giành lại diện tích bàn.
Ốp Màn Hình Bàn (Desk Mount) vs Ốp Tường (Wall Mount)
Có 2 loại ốp màn hình cơ bản. Thứ nhất: ổp bàn không xâm lấn (clamp) – kẹp vào bàn. Thường rẻ nhất, lắp nhanh nhất. Không khoan tường → không để dấu vết khi tháo. Nhược: chiếm chút không gian bàn, cần bàn đủ chắc đỡ trọng lượng màn hình tại điểm kẹp.
Thứ hai: ổp tường (wall mount) – phức tạp hơn, cần công cụ khoan. Khoan lỗ tường – có thể không được nếu thuê nhà. Ưu: không gắn gì lên bàn, tiết kiệm diện tích bàn lớn, mõm tường (stud) cho điểm op rất chắc. Nhược: cấu hình 3 màn hình trở lên giá rất cao. Cần bàn sát tường – không phải môi trường nào cũng làm được.
Với ốp bàn, có nhiều cấu hình. Đơn giản nhất: ốp 1 màn hình. Thường xoay, góc, nghiêng tìm góc nhìn ergonomic. VD: Huanuo Single Monitor Mount $28.
Ngoài cấu hình side-by-side (chi tiết dưới với Mount Pro), có cấu hình 3x1: 3 màn hình ngang hàng, màn giữa được 2 bên bao quanh – VD: WALI Triple Monitor Mount $84 sau coupon Amazon.
Cấu hình 2x2: 2 màn hình ngang, 2 màn hình chồng lên trên – Vivo Quad $59.99. Hoặc 4x1, thậm chí 3x2 – Vivo Steel Hex $139.99. Có cấu hình ốp bàn phù hợp mọi nhu cầu. Nhưng lưu ý: giới hạn trọng lượng bàn, giới hạn trọng lượng ốp, và chuẩn VESA tại mặt sau màn hình.
Ốp tường cũng có nhiều cấu hình (ít hơn ốp bàn), từ cơ bản WALI Wall Mount $14.99 (hỗ trợ tilt/swivel). Hướng dẫn này chi tiết lắp Huanuo Dual Wall Monitor Mount 2x1 ($56.99). Giá tăng cao từ đó, 3x1 từ Displays2Go $229.
Lắp Đặt Ốp Màn Hình Bàn

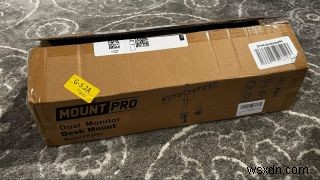

Mình chọn Mount Pro (Amazon) $32.99 (lúc mua có coupon $7 → $25.99). Spec: op 2 màn hình 13-32 inch, max 19.8 lbs (9kg) mỗi màn hình.
Dell U3223QE: 12.46 lbs (không stand) – đạt yêu cầu. Dell S3221QS: 16.31 lbs (không stand) – vẫn trong giới hạn.
Mount Pro làm từ thép không gỉ và nhôm, hỗ trợ VESA 75x75 hoặc 100x100. Xoay, nghiêng, góc – điều chỉnh gần như mọi vị trí ergonomic.
Hướng dẫn chính xác phụ thuộc model, nhưng dưới đây là quy trình chung:

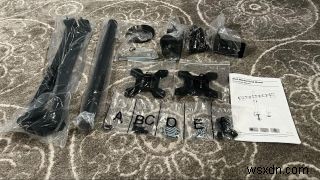

1. Lấy mọi thứ ra khỏi hộp kiểm tra linh kiện. May mắn Mount Pro các bộ phận chính được gói riêng, dán nhãn rõ ràng.
2. Lắp khung kẹp bàn. Khung kẹp Mount Pro 2 phần: nửa dưới (có nút vặn siết bàn) và nửa trên (vặn vào cột đứng). 2 nửa nối bằng 2 bu lông.
3. Với khung lắp xong, gắn cột đứng. Mount Pro cần 3 ốc vít.

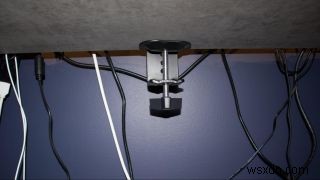

4. Gắn khung và cột lên bàn và siết chặt nút vặn kẹp, đảm bảo không dao động/lung lay.
5. Đảm bảo cánh tay ốp siết chắc vào cột đứng. Nếu không chắc, trọng lượng màn hình sẽ làm cánh tay trượt xuống.

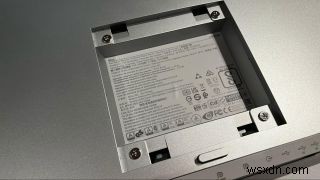

6. Tháo chân màn hình khỏi mặt sau. Dell: chân gốc tháo bằng nút bấm đơn giản. Sau khi tháo, thấy 4 ốc vít đã lắp sẵn, cần tháo ra. Mỗi hãng khác nhau, bước này tùy nhà sản xuất.

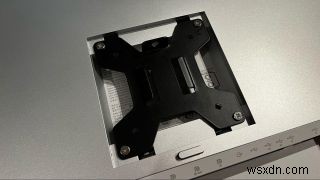

7. Gắn khung VESA (mounting bracket). Tùy màn hình, có kèm ốc hoặc tự mua.

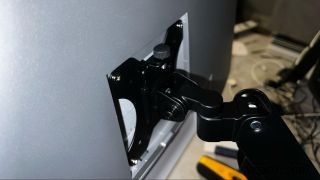

8. Gắn từng màn hình lên khung tương ứng trên cánh tay. Hầu hết ốp bàn: khung trượt từ trên xuống, siết 1 bu lông cố định.
9. Quản lý dây (cable management). Nhiều ốp bàn (kể cả Mount Pro) có kẹp dây tiện lợi, gọn dây nguồn và video dọc cánh tay và cột đứng.

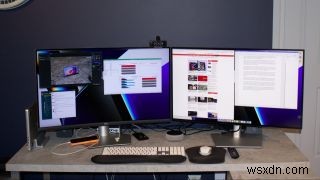

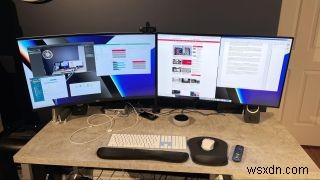

Nhìn thấy không gian bàn rộng ra nhờ bỏ chân màn hình to đùng (chứ không nói đến mớ dây ổ cứng ngoài, Echo, dock TB3, loa của mình).
Lắp Đặt Ốp Màn Hình Tường

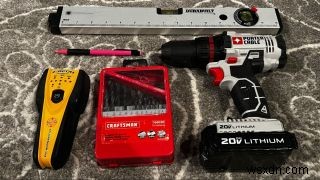

Lắp ốp tường tốn thời gian, chuẩn bị, kiên nhẫn hơn ốp bàn. Phải chấp nhận khoan tường "nguyên sơ". Cần vài công cụ – có thể đã có tại nhà. Dự án này: dò tường điện tử (stud finder), cân bằng (level), máy khoan không dây, mũi khoan, bút chì.

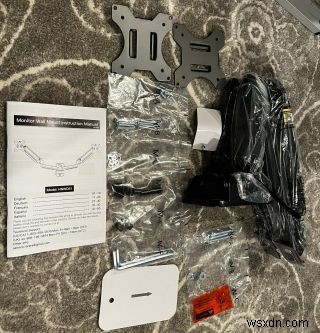

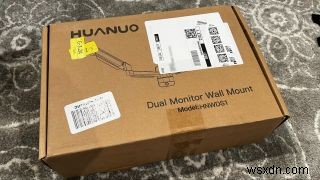

Ốp tường: Huanuo Dual Monitor Wall Mount ($56.99 - $5 coupon) từ Amazon. Cần dual mount cho 2 màn hình. Huanuo nhiều điều chỉnh cho vị trí ergonomic/visibility hoàn hảo. Giá cũng hợp lý.

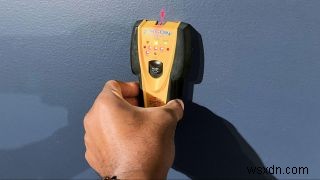

1. Tìm mõm tường (stud) sau tường khô (drywall) cho ốp. Dùng Zircon stud finder: bấm nút, quét chậm trên tường cho đến khi tìm thấy stud. Zircon này sáng khi tìm thấy trung tâm stud, cảnh báo nếu có dây điện gần (tránh cảm điện). Model khác nhưng nguyên lý giống nhau.
2. Đánh dấu trung tâm stud bằng bút chì (Zircon có bút tích hợp, đánh dấu dễ).

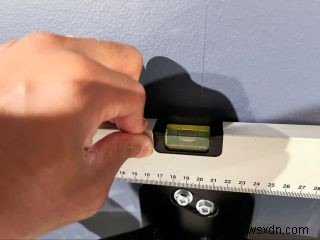

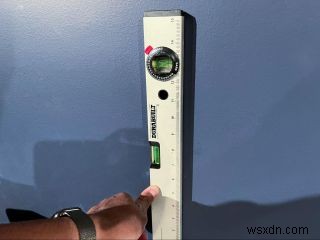

3. Dùng cân bằng vẽ đường thẳng dọc tường (từ điểm đánh dấu trên) tại khu vực lắp ốp.
4. Đánh dấu lỗ khoan. Huanuo kèm bản carton mẫu 3 lỗ khoan. Dùng cân bằng căn bản carton, đánh dấu lỗ bằng bút chì.

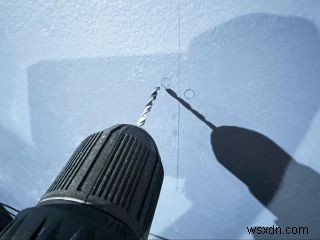

5. Khoan lỗ bằng máy khoan không dây. Huanuo yêu cầu mũi khoan 5/16 inch.
6. Vặn ốp vào tường. Trường hợp mình: gắn đai (washer) vào 3 ốc vít lag, vặn – nhưng chưa siết hết. Dùng cân bằng đảm bảo ốp còn cân trước khi siết chắc.
7. Siết chặt ốc vít hoàn toàn đảm bảo ốp bám chắc tường.
8. Gắn khung VESA lên mặt sau màn hình.
9. Móc màn hình lên khung cuối mỗi cánh tay. Cố định mỗi màn bằng ốc/bu lông theo yêu cầu ốp. Mình: ốp có ốc vặn tay (thumbscrew).
Giống ốp bàn, ốp tường cũng giải phóng không gian workspace lớn. Khác biệt: phần cứng ốp tường nằm hoàn toàn trên tường, không chiếm diện tích bàn.
