Để vẽ biểu đồ thanh có nhiều nhãn trong Matplotlib, chúng ta có thể thực hiện các bước sau -
-
Tạo một số tập dữ liệu cho men_means, men_std, women_means, và women_std .
-
Tạo các điểm dữ liệu chỉ mục bằng cách sử dụng numpy.
-
Khởi tạo chiều rộng của các thanh.
-
Sử dụng ô con () phương pháp tạo hình và tập hợp các ô con.
-
Tạo rects1 và rects2 thanh hình chữ nhật bằng cách sử dụng bar () phương pháp.
-
Sử dụng set_ylabel (), set_title () , set_xticks () và set_xticklabels () phương pháp.
-
Đặt một huyền thoại vào cốt truyện.
-
Thêm nhiều nhãn cho biểu đồ thanh bằng cách sử dụng autolabel () phương pháp.
-
Để hiển thị hình này, hãy sử dụng show () phương pháp.
Ví dụ
import matplotlib.pyplot as plt
import numpy as np
plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True
men_means, men_std = (20, 35, 30, 35, 27), (2, 3, 4, 1, 2)
women_means, women_std = (25, 32, 34, 20, 25), (3, 5, 2, 3, 3)
ind = np.arange(len(men_means)) # the x locations for the groups
width = 0.35 # the width of the bars
fig, ax = plt.subplots()
rects1 = ax.bar(ind - width/2, men_means, width, yerr=men_std, label='Men')
rects2 = ax.bar(ind + width/2, women_means, width, yerr=women_std, label='Women')
ax.set_ylabel('Scores')
ax.set_title('Scores by group and gender')
ax.set_xticks(ind)
ax.set_xticklabels(('G1', 'G2', 'G3', 'G4', 'G5'))
ax.legend()
def autolabel(rects, xpos='center'):
ha = {'center': 'center', 'right': 'left', 'left': 'right'}
offset = {'center': 0, 'right': 1, 'left': -1}
for rect in rects:
height = rect.get_height()
ax.annotate('{}'.format(height),
xy=(rect.get_x() + rect.get_width() / 2, height),
xytext=(offset[xpos]*3, 3), # use 3 points offset
textcoords="offset points", # in both directions
ha=ha[xpos], va='bottom')
autolabel(rects1, "left")
autolabel(rects2, "right")

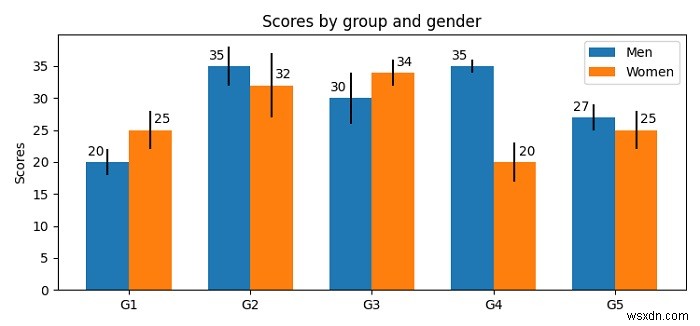

plt.show() Đầu ra
