Để vẽ một biểu đồ quang phổ giống như cách mà biểu đồ của pylab () thực hiện, chúng ta có thể thực hiện các bước sau -
- Đặt kích thước hình và điều chỉnh phần đệm giữa và xung quanh các ô phụ.
- Tạo t, s1, s2, nse, x, NEFT và Fs điểm dữ liệu bằng cách sử dụng numpy.
- Tạo một hình mới hoặc kích hoạt một hình hiện có bằng cách sử dụng subplots () phương thức với nrows =2 .
- Lô t và x điểm dữ liệu bằng cách sử dụng plot () phương pháp.
- Bố trí lưới theo kiểu đường thẳng hiện tại.
- Đặt lề trục X.
- Vẽ biểu đồ quang phổ bằng cách sử dụng specgram () phương pháp.
- Bố trí lưới theo kiểu đường hiện tại với kiểu đường chấm và một số thuộc tính khác.
- Để hiển thị hình này, hãy sử dụng show () phương pháp.
Ví dụ
import matplotlib.pyplot as plt import numpy as np plt.rcParams["figure.figsize"] = [7.50, 3.50] plt.rcParams["figure.autolayout"] = True dt = 0.0005 t = np.arange(0.0, 20.0, dt) s1 = np.sin(2 * np.pi * 100 * t) s2 = 2 * np.sin(2 * np.pi * 400 * t) s2[t <= 10] = s2[12 <= t] = 0 nse = 0.01 * np.random.random(size=len(t)) x = s1 + s2 + nse NFFT = 1024 Fs = int(1.0 / dt) fig, (ax1, ax2) = plt.subplots(nrows=2) ax1.plot(t, x) ax1.grid(axis="x", ls="dotted", lw=2, color="red") ax1.margins(x=0) Pxx, freqs, bins, im = ax2.specgram(x, NFFT=NFFT, Fs=Fs, noverlap=900) ax2.grid(axis="x", ls="dotted", lw=2, color="red") plt.show()

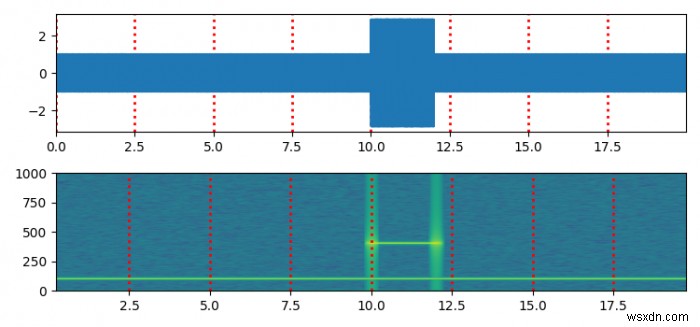

Đầu ra
