Sơ đồ flowchart vòng lặp while trong JavaScript

Logic while loop

Vòng lặp while kiểm tra điều kiện trước mỗi lần lặp:

1. Đánh giá condition.
2. Nếu true → thực thi body → quay lại bước 1.
3. Nếu false → thoát vòng lặp, chạy câu lệnh tiếp theo.

Sơ đồ flowchart (text)

   +-----------+
   |  START    |
   +-----------+
        |
        v
   +-----------+     True     +--------+
   | condition | -----------> |  body  |
   +-----------+              +--------+
        | False                    |
        |                          |
        v                          |
   +-----------+                  |
   |   END     | <----------------+
   +-----------+

Ví dụ code tương ứng

var count = 0;
while (count < 5) {  // condition
  console.log(count); // body
  count++;           // iteration (trong body)
}

Lưu ý vẽ flowchart

• Hình thoi (diamond) cho decision (condition).
• Hình chữ nhật cho process (body).
• Mũi tên True/False từ decision.
• Mũi tên quay lại từ body về condition.

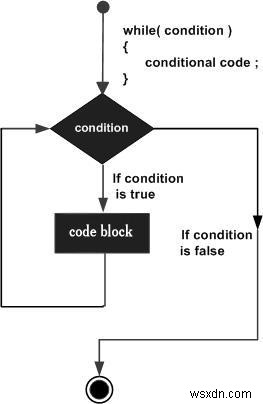

Hình ảnh minh họa tham khảo: https://vn.wsxdn.com/UploadFiles_2724/202203/2022033110054589.png
