Sơ đồ flowchart vòng lặp for trong JavaScript

Cấu trúc for loop (3 phần)

for (init; condition; iteration) {
  body;
}

Luồng thực thi

1. Init – chạy 1 lần đầu.
2. Condition – kiểm tra. True → body, False → End.
3. Body – thực thi.
4. Iteration – chạy sau body, quay lại bước 2.

Sơ đồ flowchart (text)

   +-----------+
   |   INIT    | (i=0)
   +-----------+
        |
        v
   +-----------+     True     +--------+
   | CONDITION | -----------> |  BODY  |
   +-----------+   (i<10)     +--------+
        | False              |
        |                    v
        |             +-----------+
        +------------ | ITERATION | (i++)
                      +-----------+
                           |
                           v
                      (back to CONDITION)

Ví dụ code

for (var count = 0; count < 10; count++) {
  document.write("Count: " + count + "<br>");
}

Lưu ý vẽ

• Init chỉ chạy 1 lần (hình chữ nhật hoặc oval).
• Condition là decision (hình thoi).
• Iteration là process riêng (chạy sau body).
• Mũi tên từ iteration quay về condition.

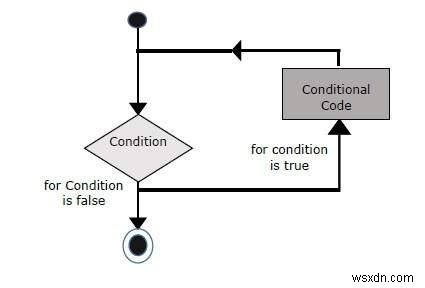

Hình ảnh tham khảo: https://vn.wsxdn.com/UploadFiles_2724/202203/2022033110054676.jpg
