Việc sửa chữa này liên quan đến bo mạch chính 486DX-2 cũ tốt của tôi, trong đó chip đồng hồ RTC bị hỏng do pin lithium bên trong sau nhiều năm không sao lưu được cài đặt thiết lập. Và máy tính không khởi động được nữa. Dẫn đến lỗi khởi động chặn “CMOS Battery LOW”.
Bạn có thể hỏi tại sao tôi vẫn sử dụng PC 486 cũ nhưng đáng tin cậy của mình? Đó là bởi vì tôi sử dụng máy kiểm tra IC bên ngoài, bộ lập trình GAL-/Eprom-/PAL- &Universal mà đơn giản là không hoạt động trên các bo mạch mới hơn nữa.
Một điều là vì cổng LPT trên mọi bo mạch chính mới hơn đã thay đổi nên nó sử dụng các địa chỉ cổng bên trong đã thay đổi và cổng LPT không còn được điều khiển trực tiếp bởi địa chỉ cổng ban đầu của nó nữa. Các bo mạch mới hơn đã thay đổi vì giờ đây chúng có tùy chọn đặt thành ECP, EPP, Hai chiều hoặc các cài đặt khác.
Do đó, không có thiết bị điều khiển LPT cũ nào của tôi hoạt động trên các bo mạch chính đó. Và lý do thứ hai là do các bo mạch mới hơn không còn hỗ trợ các khe cắm ISA hoặc VLB nội bộ. Và thẻ ISA Taskit Eprop Eprommer và ELV IC của tôi không hoạt động trên PCI hoặc bất kỳ khe cắm mở rộng nào mới hơn.

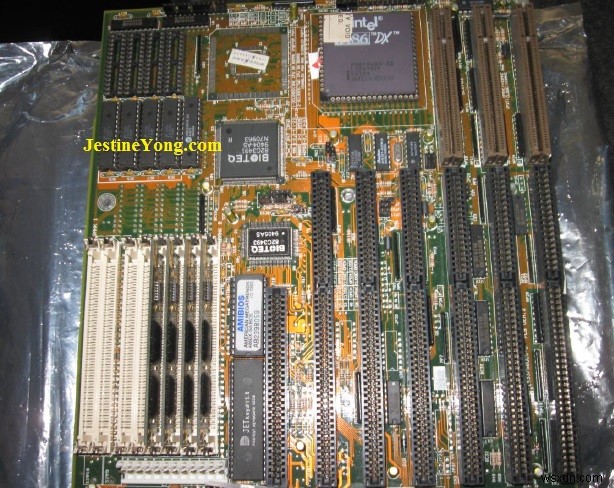

Trên bo mạch chủ MB1433 đầu tiên của tôi với bộ xử lý 486 DX-2 33 MHz và RAM 4 MB có thêm bộ nhớ Cache Ram trên bo mạch chính. 3x khe cắm mở rộng ISA VLB/8-16bit, 3x khe cắm mở rộng ISA 8-16bit và 1x khe cắm mở rộng ISA 8 bit.
Chắc hẳn tôi đã sửa chữa ít nhất 4 trong số 24 chân đó (không phải tất cả các chân đều được kết nối!) mô-đun chip RTC bằng cách thay pin lithium bên trong. Khi pin lithium 3V tích hợp cạn kiệt hoàn toàn sau tối đa 10 năm hoặc hơn, PC sẽ không hoạt động nữa và RTC sẽ cần sửa chữa này! Và quá trình thiết lập sẽ đưa ra thông báo lỗi “CMOS BATTERY LOW!” và sẽ không tiếp tục khởi động. Hiển thị các ảnh tiếp theo

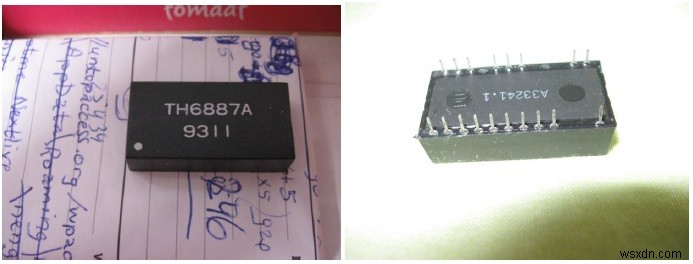

chế độ xem chân hàn và đỉnh chip TH6887A RTC hiện đang trống. Chip RTC này cũng tồn tại với các tên khác nhưng có cùng chức năng. Và tôi chưa có bất kỳ RTC pin nào không tương thích. Mọi con chip được sửa chữa đều hoạt động!

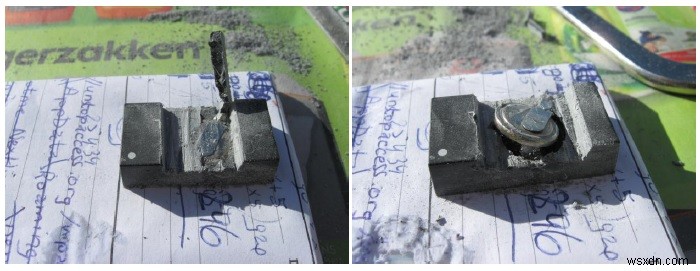

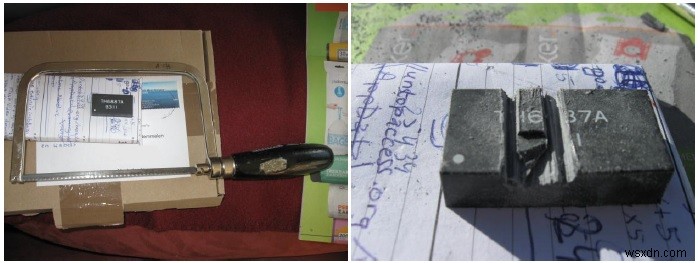

Bên dưới cái cưa tôi dùng để mở RTC. Đầu tiên, tôi đặt RTC vào bảng của người thí nghiệm có phủ giấy để tránh làm bẩn các điểm tiếp xúc. Cách này giúp bảo vệ các chốt RTC không bị gãy khi cưa.

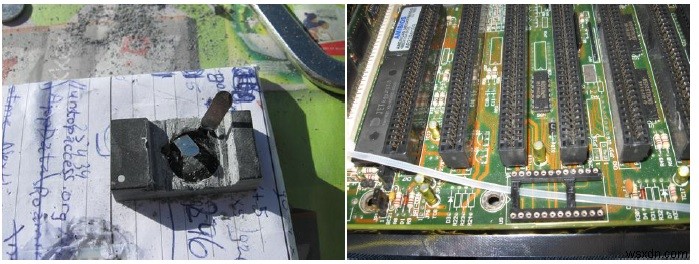

Ảnh trên bên phải cho thấy tôi gần như sắp khám phá ra pin lithium 3V bên trong hiện đã trống. Ảnh bên dưới hiển thị cực – của ô trống cũng được gắn vào chân 12 của RTC. Tôi đã đặt ổ cắm (máy) chất lượng cho mô-đun RTC sau khi loại bỏ mô-đun xấu.

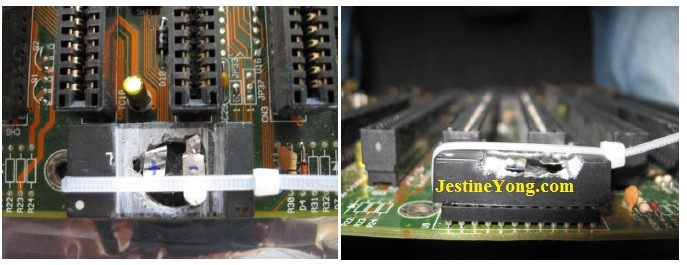

Sau khi tháo pin lithium 3V vô dụng, tôi lắp nó vào ổ cắm 24 chân và buộc nó bằng dây buộc để tránh nó bị lỏng, điều này sẽ khiến PC của tôi trở nên vô dụng nếu điều đó xảy ra.

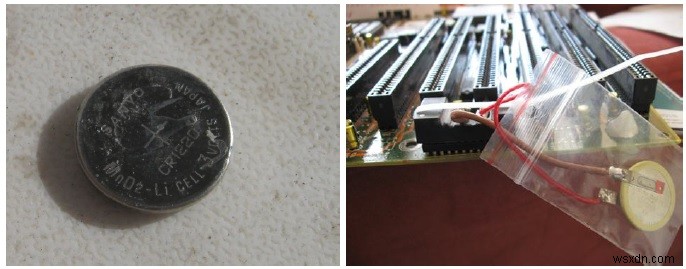

Pin lithium bị loại bỏ là pin CR1220 nhỏ. Tôi sẽ thay thế nó bằng một pin lithium 3V lớn hơn nhiều nhưng được gắn vào 2 dây linh hoạt. Bằng cách này, tôi cũng giữ chiều cao của chip RTC trong không gian dự định tối đa của nó để ngăn chip chặn các thẻ khe cắm ISA được lắp vào. Ảnh tiếp theo hiển thị tế bào CR1220 cũ. Và bức ảnh tiếp theo là kết quả sau khi tôi gắn nó vào một pin lithium mới lớn hơn.

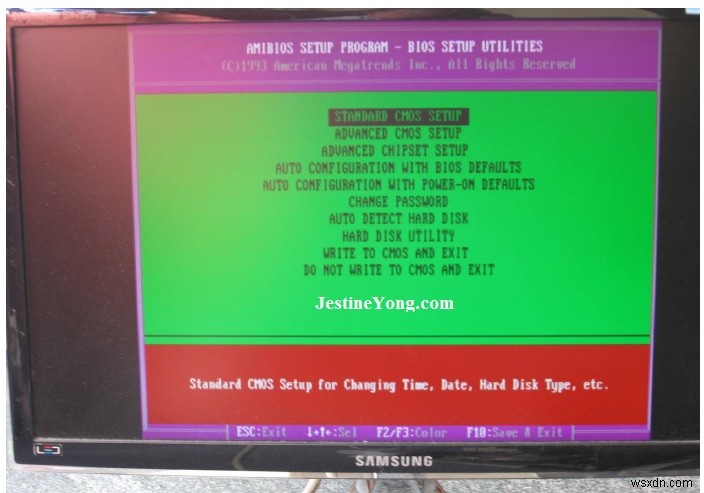

Bây giờ là lúc cho bo mạch chính 486DX-2 với chip RTC đã được sửa chữa chạy thử. Ở bức ảnh tiếp theo, màn hình thiết lập trên bo mạch chính cố định của tôi đang hoạt động trở lại và thông báo “CMOS PIN THẤP” đã biến mất!

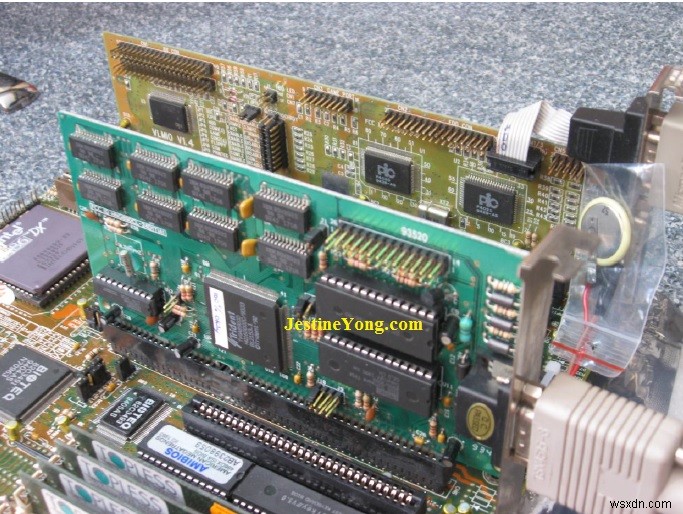

Ảnh trước cho thấy bo mạch chính đang được thử nghiệm với card video ISA VGA và card I/O VLB/ISA 8-16 bit được lắp vào. Sau khi sửa chữa mô-đun RTC này, chiếc 486DX-2 66 MHz cũ kỹ của tôi và chiếc MB1433 loại 486DX-2 33 MHz khác của tôi hoạt động trở lại như thể chúng đã hoạt động trong hơn 20 năm qua! Và có lẽ họ sẽ còn như vậy trong nhiều năm nữa.

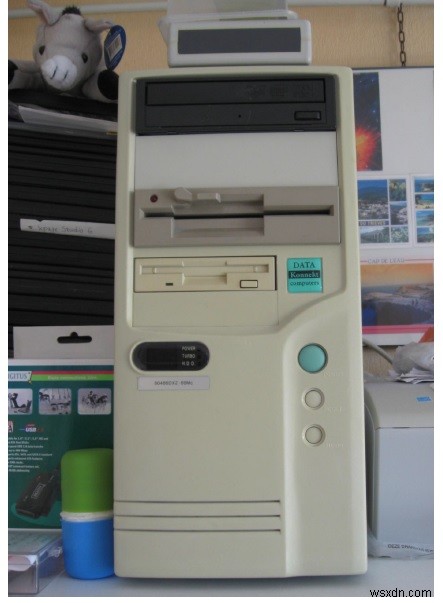

Ảnh tiếp theo Máy tính MB1433 DX-2 66 MHz của tôi.

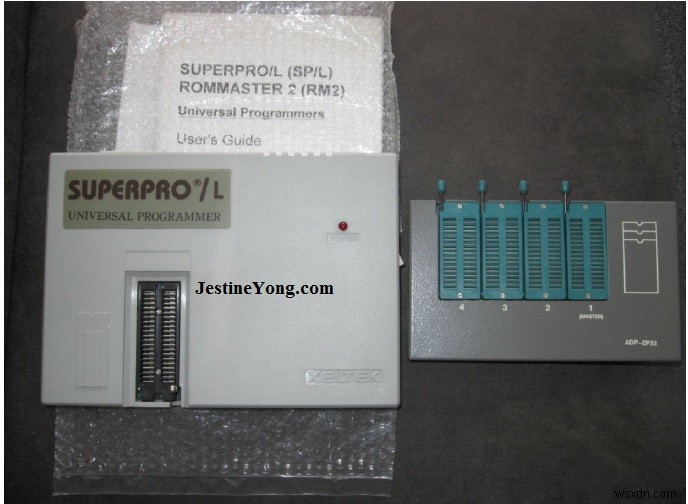

Bây giờ tôi sẽ chỉ ra lý do tại sao tôi cần giữ cho hệ thống PC đáng tin cậy của mình hoạt động tốt. Lập trình viên phổ thông Xeltek Superpro L khoảng 20 tuổi của tôi sẽ trở nên vô dụng nếu không có PC của tôi:

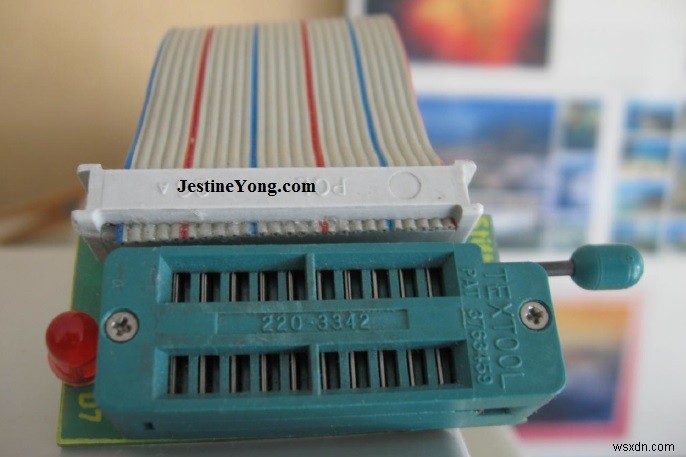

Superpro L hay SP/L ngắn của tôi có khả năng đọc chip PAL PLD và cũng có thể ghi IC PAL-CE. Điều mà hầu hết các lập trình viên phổ thông ngày nay không thể làm được!

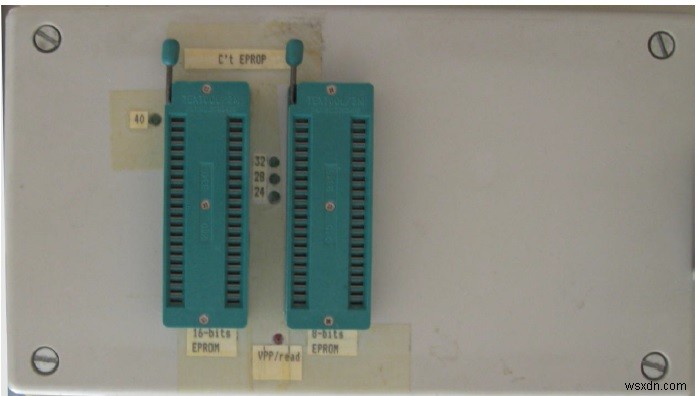

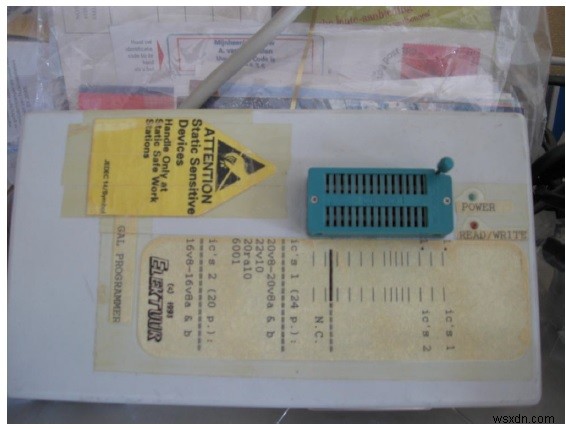

Xeltek SP/L hoạt động trên cổng LPT. Ngoài ra, lập trình viên Elektor GAL hoạt động hoàn hảo của tôi (1993) trong ảnh trên chỉ hoạt động trên cổng LPT của chiếc PC 486 cũ kỹ của tôi. Ảnh sau hiển thị Nhiệm vụ của tôi
(xuất bản trên tạp chí C’t của Đức) Thiết bị eprommer Eprop sử dụng thẻ điều khiển ISA riêng và do đó chỉ hoạt động trên các máy tính 486 cũ tốt của tôi.
Trên máy kiểm tra IC ELV của tôi cũng sử dụng thẻ điều khiển ISA. Nó có khả năng kiểm tra tối đa 20 chân của IC TTL/CMOS. Nhưng không phải thuật toán thử nghiệm hiện có nào cũng có thể được lập trình và thêm vào thư viện

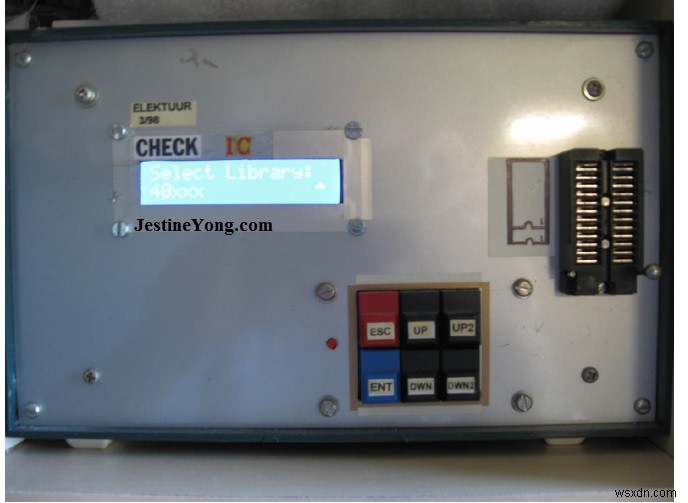

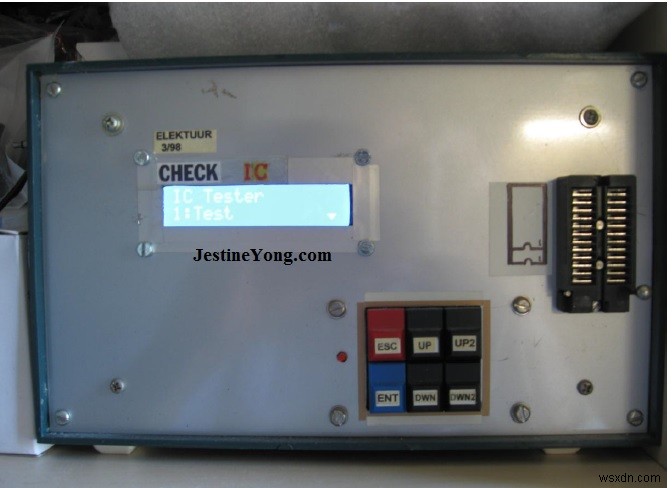

của nóthành phần. Tôi cũng có máy kiểm tra IC Elektor độc lập (3/'98) và đôi khi còn tốt hơn TL866 vì nó cũng kiểm tra một số loại TTL/CMOS nhất định mà TL866 không thể.
Trong những năm gần đây, tôi đã thêm một số máy thử nghiệm và đồng hồ đo kỹ thuật số vào thiết bị của mình nhưng vì tất cả chúng đều khác nhau và không có cái nào hoàn hảo nên chúng cùng nhau tiến đến gần nhau!

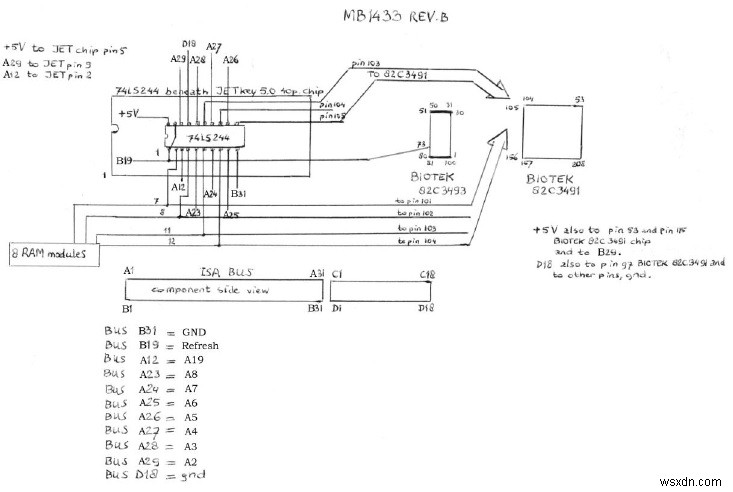

Sơ đồ tiếp theo tôi đã vẽ sau khi trước đó tôi cho rằng bo mạch chính của tôi bị lỗi bằng cách nào đó vì mọi thứ đều hoạt động nhưng 4 thiết bị bên ngoài của tôi thì không.
Sau khi thay ổ cứng bằng ổ lớn hơn, thay FDD 720KB bằng 1,44 MB và thay đầu phát CD-ROM bằng đầu DVD tốt hơn, có thể cài đặt cổng đã thay đổi đã sai. Và chúng chỉ có thể được thay đổi trong một số chương trình được sử dụng. Dù sao, PC của tôi vẫn hoạt động trở lại sau khi tôi lắp một thẻ I/O VLB khác và kiểm tra cũng như thay đổi lại cài đặt cổng. Sơ đồ sau đây có thể giúp ích nếu tìm thấy khiếm khuyết. Sau đó, tôi không tìm thấy bất kỳ vấn đề gì với bo mạch chính của mình nhưng đã lập sơ đồ bằng cách đo trên chip 74LS244 bên dưới chip BIOS bàn phím JETkey 5.0.
Không thể tìm thấy gì trên internet, ít nhất là không có sơ đồ hoặc hướng dẫn sử dụng về bo mạch chính MB1433 này. Điều này khá đáng chú ý vì chúng vẫn hoạt động hoàn hảo và có chất lượng rất tốt! Vì vậy, tôi hy vọng rằng sơ đồ này góp phần lấp đầy khoảng trống này. Các chip điều khiển trên bo mạch chính của tôi trong bài viết này là loại 82C3493 100 chân của BIOTEK và loại 208 chân 82C3491. Tôi hy vọng tôi không mắc lỗi nào nhưng nếu có, xin đừng bắt tôi phải chịu trách nhiệm về bất kỳ sai lầm nào đã mắc phải. Vì vậy vui lòng kiểm tra lại những phát hiện của tôi.
*Đừng nhầm lẫn giữa A từ bus ISA với A từ các dòng địa chỉ sơ đồ. Đó là điều không cố ý và cũng không thể tránh được.
Tôi hy vọng rằng bài viết này sẽ hữu ích cho những ai vẫn cần giữ lại những bo mạch chủ cũ này để duy trì hoạt động cho các thiết bị cũ nhưng đắt tiền của mình!
Albert van Bemmelen, Weert, Hà Lan.
