Mua một GPU mới từng là một chuyện đơn giản. Chọn một GPU có mức hiệu suất mong muốn và mua một mức bên dưới nó. Là một người đam mê, bạn luôn có thể ép xung nó để hoạt động tốt cũng như GPU trong cấp nâng cấp tiếp theo. Thật không may, những ngày này mọi thứ phức tạp hơn rất nhiều.
Cả Nvidia và AMD đều có các kho sản phẩm dày đặc, với các GPU cách nhau ít nhất là 30 đô la. Giả sử Nvidia đã không đạt được doanh thu 12 tỷ đô la trong năm 2018 bằng cách cho phép các nhà ép xung cắt giảm lợi nhuận của mình. Có một phương pháp dẫn đến sự điên rồ rõ ràng của Nvidia.

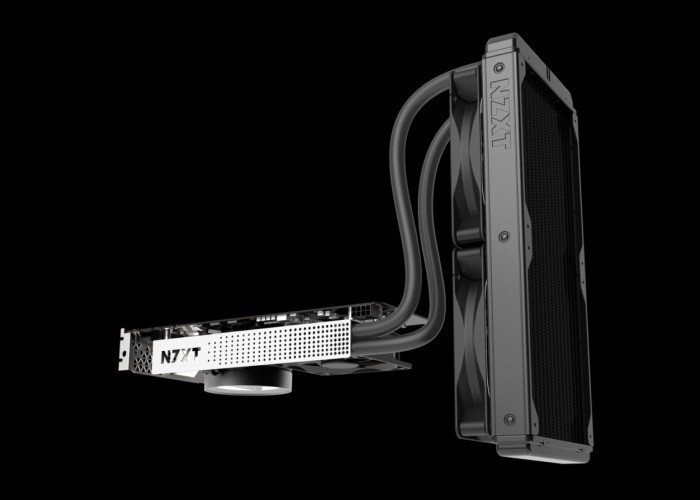

Tận dụng GPU Boost với làm mát bằng chất lỏng
Nhập Nvidia GPU Boost. Nhìn bề ngoài, nó mang lại những lợi ích của việc ép xung tự động cho đại chúng. Nó cũng ngăn cản những người ép xung một cách thuận tiện bằng cách hạn chế nghiêm ngặt việc kiểm soát các thông số ép xung quan trọng như điện áp và mức tiêu thụ điện. Điều đó làm cho tốc độ xung nhịp tối đa có thể đạt được với GPU Pascal (dòng GTX 10xx) và Turing (dòng RTX 20xx) phụ thuộc phần lớn vào khoảng không tản nhiệt có sẵn.
Nói tóm lại, việc ép xung thủ công đạt được một cách công phu của bạn sẽ không có vấn đề gì khi GPU Boost ra lệnh cho tốc độ đồng hồ dựa trên các thông số nhiệt của GPU. Đó chính xác là lý do tại sao Nvidia đủ can đảm để tung ra các card đồ họa Turing mà hầu như không có bất kỳ lợi thế hiệu suất nào so với người tiền nhiệm của họ. Nvidia GPU Boost đảm bảo rằng bạn không thể thu hẹp khoảng cách hiệu suất giữa hai thế hệ GPU chỉ bằng một lần ép xung đơn giản.
Tuy nhiên, nếu bạn sở hữu thẻ Nvidia Pascal thế hệ mới nhất, thì có một giải pháp thay thế rẻ hơn để nâng cấp hiệu suất mà không cần phải mua GPU Turing mới. Ý tưởng là cải thiện đáng kể khả năng làm mát của GPU để tận dụng xu hướng của Nvidia GPU Boost để cho phép tốc độ đồng hồ duy trì cao hơn khi có khoảng trống nhiệt. Điều này có thể đạt được bằng cách thêm bộ làm mát chất lỏng AIO chi phí thấp vào GPU.
Làm thế nào để âm thanh GPU nhanh hơn 20 phần trăm?
Thay vì mất tiền nâng cấp lên GPU Turing mới, tôi đã thêm bộ làm mát chất lỏng Corsair’s H80i v2 AIO vào GPU Nvidia GTX 1070 Ti Founders Edition cũ của tôi với sự trợ giúp của bộ gắn NZXT Kraken G12. Để tìm hiểu xem điều này có hiệu quả hay không, tôi đặt phiên bản gốc, được ép xung, làm mát bằng chất lỏng của cùng một GPU qua các bước sử dụng điểm chuẩn đồ họa 3D mark Time Spy. Kết quả thật đáng kinh ngạc.

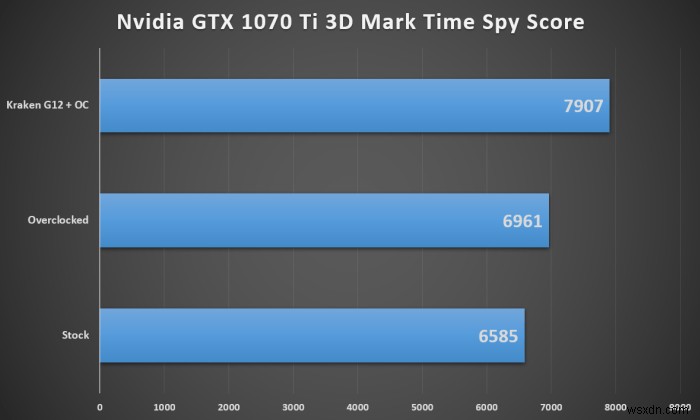

Ngay cả khi đã ép xung GPU lên hết mức, tôi chỉ có thể xoay sở để cải thiện hiệu suất 5,7% với thiết lập tản nhiệt gốc. Điều này là do Nvidia’s GPU Boost ngăn không cho GPU đạt được toàn bộ tiềm năng OC do các hạn chế nhiệt nghiêm ngặt. Tuy nhiên, mod tản nhiệt chất lỏng AIO đã cải thiện hiệu suất lớn 20% so với GPU gốc. Trên thực tế, điểm số của GPU 3D Mark Time Spy được sửa đổi là 7900 điểm đã xếp nó lên một hạng trên Nvidia RTX 2060 mới hơn với số điểm Time Spy tương đối đo được là 7600 điểm.
Có thể nói rằng có một động lực thực sự trong việc triển khai bản mod này. Điều này đặc biệt đúng khi bạn có thể đạt được hiệu suất tốt hơn RTX 2060 với một phần chi phí nâng cấp.
Những gì bạn cần:Những điều cần thiết
Trước khi chúng ta có thể bắt đầu, đây là danh sách mọi thứ bạn cần để làm mát thành công GPU của mình bằng bộ làm mát chất lỏng AIO hậu mãi. Xin lưu ý rằng hướng dẫn này yêu cầu người dùng có một số mức độ thành thạo và quen thuộc với việc lắp ráp và tháo gỡ PC. Nếu bạn không cảm thấy thoải mái khi lấy tuốc nơ vít vào GPU của mình, thì bản mod này không dành cho bạn.
- Bộ gắn NZXT Kraken G12
- Bộ làm mát chất lỏng AIO tương thích
- Tua vít đầu Phillips với các đầu / bit ở kích thước PH1 và PH00
- Trình điều khiển ổ cắm hex 4mm
- Khăn lau bằng cồn hoặc cồn isopropyl (độ tinh khiết tối thiểu là 70%. Ưu tiên 90 và 99%)
- Hợp chất nhiệt
- Khăn lau không xơ hoặc vải sợi nhỏ

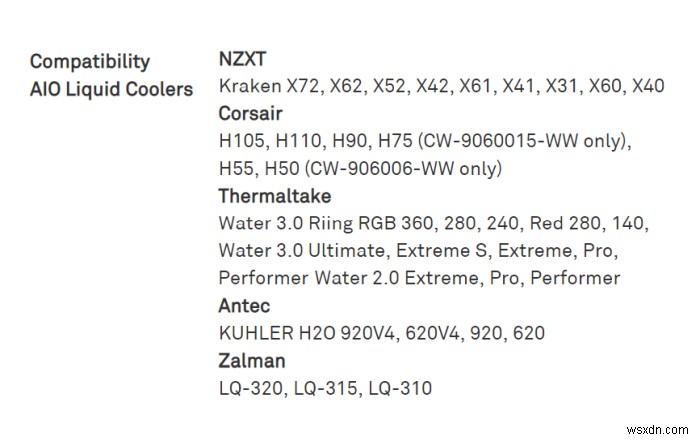

Bạn có thể chọn bộ làm mát chất lỏng AIO thuộc bất kỳ kiểu dáng, kiểu máy hoặc kích thước nào miễn là nó được liệt kê trong danh sách tương thích cho bộ gắn NZXT Kraken G12. Trên thực tế, bộ làm mát AIO từ các thương hiệu và kiểu máy không có trong danh sách tương thích chính thức cũng hoạt động, miễn là chúng sử dụng cùng một hệ thống lắp Asetek được tìm thấy trong dòng máy làm mát AIO NZXT Kraken X. Bộ làm mát chất lỏng Corsair H80i v2 được sử dụng trong hướng dẫn này không được hỗ trợ chính thức, nhưng nó hoạt động hoàn toàn tốt.
Tùy thuộc vào sản xuất và kiểu máy của bộ làm mát AIO của bạn, bạn có thể phải mua hoặc không phải mua riêng hợp chất tản nhiệt. Bạn có thể mua các đầu tuốc nơ vít Philips ở kích thước PH1 và PH00 cùng với trình điều khiển ổ cắm hình lục giác 4mm riêng biệt. Chúng cũng có sẵn cùng với các mũi truyền động hữu ích khác trong bộ tuốc nơ vít chính xác iFixit Mako.
Các tính năng bổ sung tùy chọn
Những phần này là tùy chọn nghiêm ngặt. Nếu bạn đang có ngân sách eo hẹp, bạn có thể yên tâm bỏ qua những thành phần này mà không cần lo lắng. Các tính năng bổ sung tùy chọn này chỉ được yêu cầu để cải thiện tính thẩm mỹ và mở rộng hơn nữa tiềm năng ép xung của GPU. Các đai ốc lục giác M2.5 sẽ rất hữu ích để giữ lại tấm nền GPU. Bộ điều hợp quạt GPU và cáp bộ chia Y là những thứ không thể thiếu nếu bạn muốn bộ tản nhiệt của bộ làm mát AIO cũng như quạt VRM được điều khiển bởi chính GPU. Nếu không, bạn có thể tiết kiệm tiền bằng cách kết nối những chiếc quạt này với đầu cắm quạt của bo mạch chủ.
- Đai ốc lục giác M2.5
- Bộ chia / bộ điều hợp quạt PWM 4 chân cho GPU
- Tản nhiệt VRAM (14mm x 12mm x 5.5mm)
- Tản nhiệt MOSFET (22mm x 8mm x 5mm)
- Tản nhiệt bộ điều khiển PWM (10mm x 10mm x 10mm)
- Keo tản nhiệt 3M 8810 hoặc epoxy tản nhiệt Bạc Bắc Cực
- Dây đeo cổ tay chống tĩnh điện
- Dây buộc
Tản nhiệt bộ điều khiển VRAM, MOSFET và PWM sẽ giúp bạn ép xung cao hơn nhiều. Có thể gắn các tấm tản nhiệt nhỏ này vào các thành phần VRM (hoặc phân phối điện) bằng băng dính nhiệt 3M’s 8810. Luôn có nguy cơ các bộ tản nhiệt dẫn điện này rơi ra khỏi GPU và rơi vào vỏ bằng băng keo tản nhiệt 3M. Điều này đặc biệt đúng nếu bạn chọn bộ tản nhiệt bằng đồng nặng hơn, hiệu quả hơn nhiều so với bộ tản nhiệt bằng nhôm nhẹ hơn.
Trong trường hợp đó, bạn nên cố định vĩnh viễn các bộ tản nhiệt lên các bộ phận bằng một loại epoxy tản nhiệt như Bạc Bắc Cực. Xin lưu ý bạn, một khi keo tản nhiệt epoxy vào card đồ họa của mình, bạn có thể tạm biệt bảo hành vì chúng sẽ không hoạt động. Đã từng.
Bây giờ chúng ta đã giải quyết được điều đó, chúng ta có thể chuyển sang quá trình sửa đổi thực tế.
Lưu ý :Đảm bảo rằng bạn đang sử dụng dây đeo cổ tay chống tĩnh điện được nối đất với vật liệu dẫn điện đủ lớn, chẳng hạn như vỏ PC. Tránh đứng trên thảm và làm việc bằng chân trần, nếu có thể, để tránh tích tụ tĩnh điện.
Các bước

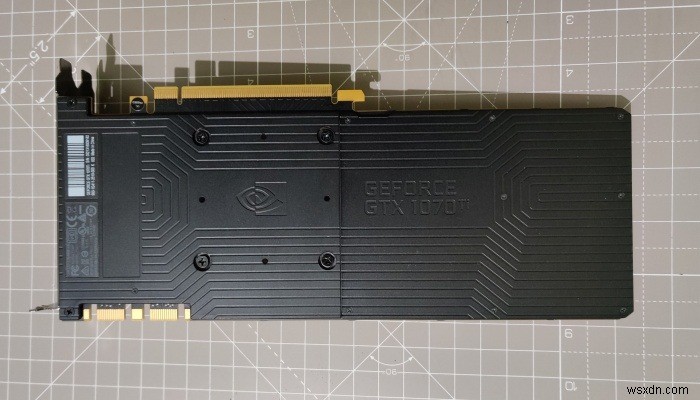

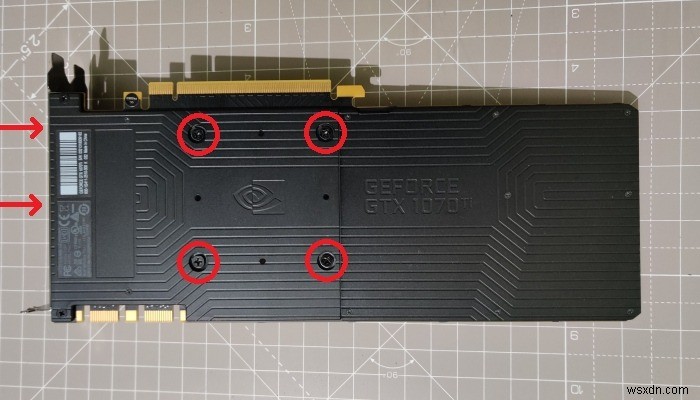

1. Sử dụng đầu tua vít PH00 để tháo từng con vít đang giữ tấm mặt sau. Tháo tấm ốp lưng và giữ nó an toàn cùng với các vít. Bạn sẽ cần những thứ này sau.
2. Chuyển sang đầu vặn vít PH1 để tháo các vít lớn hơn giữ bộ tản nhiệt gốc trên GPU. Đừng quên tháo hai vít đang giữ bộ tản nhiệt vào tấm chắn I / O phía sau được đánh dấu bằng các mũi tên.

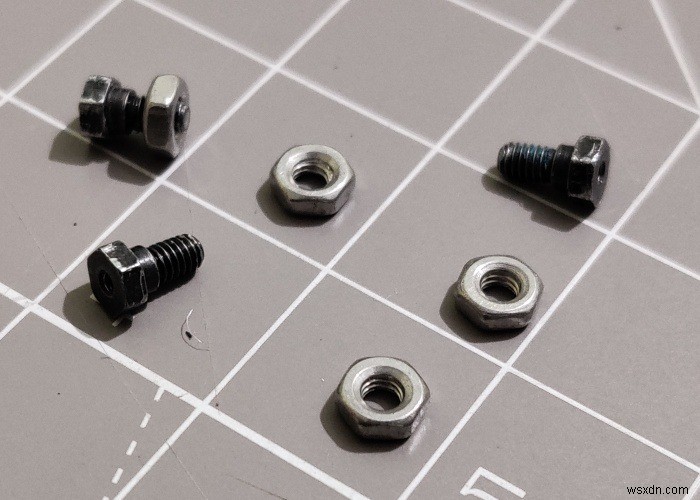

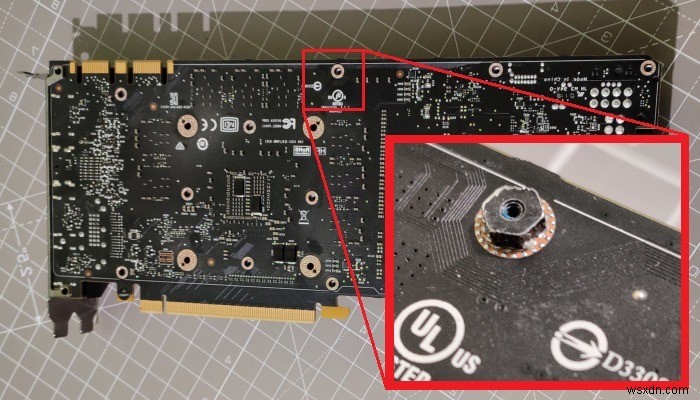

3. Bạn sẽ cần trình điều khiển ổ cắm hình lục giác 4mm để tháo các chân đế, chúng đóng vai trò là các điểm gắn mặt sau cũng như các vít giữ tản nhiệt vào PCB.

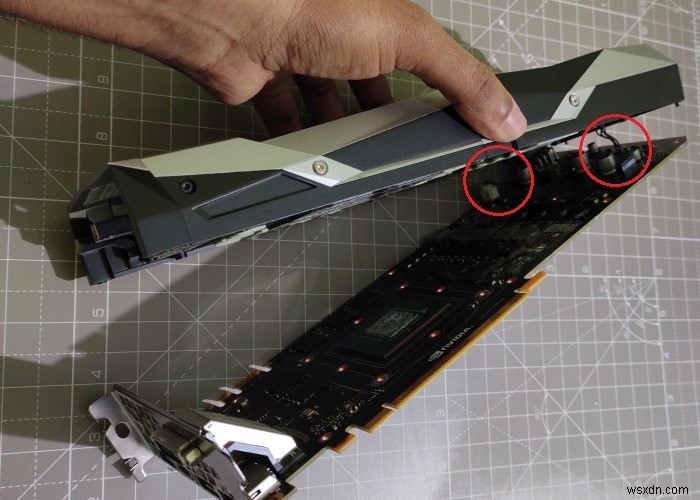

4. Cẩn thận tách bộ tản nhiệt gốc ra khỏi PCB. Đừng giật mạnh toàn bộ, nếu không bạn sẽ có nguy cơ làm hỏng quạt GPU và cáp LED biểu trưng. Nhẹ nhàng cạy cả hai dây cáp ra và tách bộ tản nhiệt ra khỏi PCB.
5. Chuyển sang bước tiếp theo nếu bạn không có ý định thêm bộ tản nhiệt hậu mãi vào mô-đun VRM và thay vào đó muốn dựa vào quạt làm mát VRM được cung cấp cùng với bộ gắn Kraken G12.

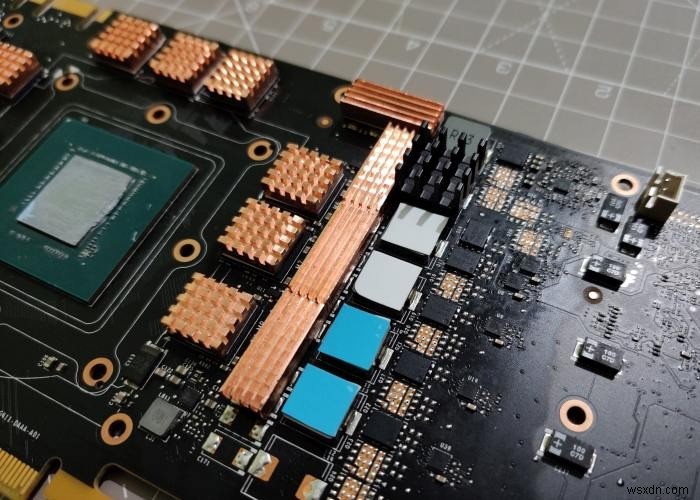

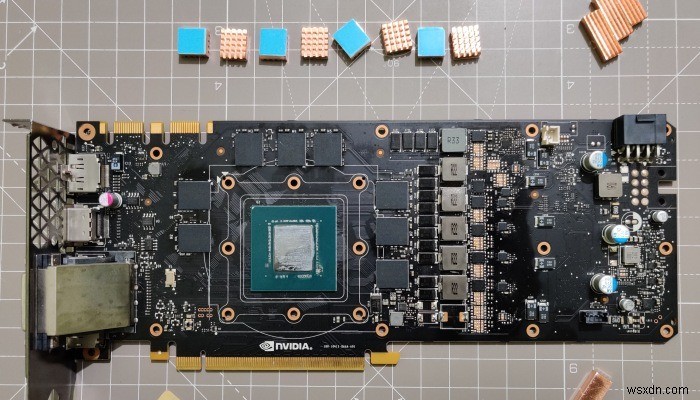

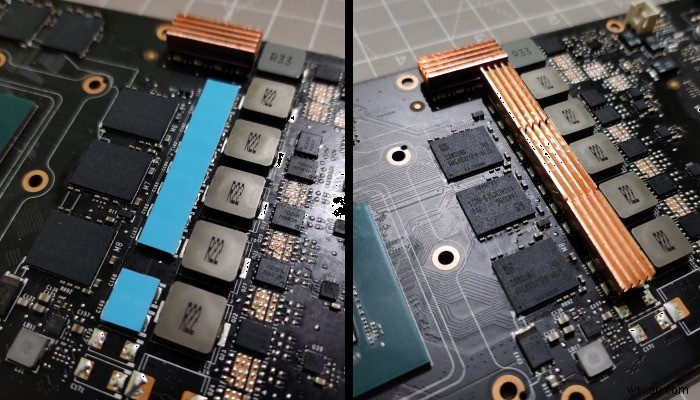

Việc gắn các tấm tản nhiệt VRM bằng keo tản nhiệt 3M 8810 là một vấn đề đơn giản chỉ cần cắt keo theo kích thước, đặt nó lên các mô-đun và ấn chặt các tấm tản nhiệt vào vị trí. Đảm bảo bạn làm sạch mọi bề mặt (bộ tản nhiệt và mô-đun VRM) bằng cồn isopropyl và đợi vài phút để nó bay hơi.

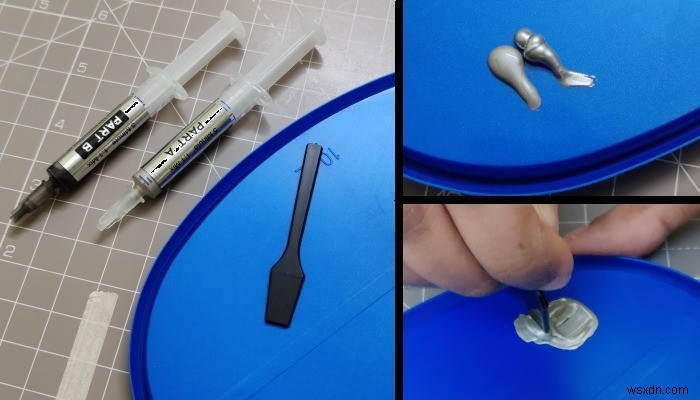

Sử dụng phương pháp lâu dài hơn như epoxy nhiệt Bạc Bắc Cực thì phức tạp hơn một chút. Cả hai hợp chất epoxy phải được trộn kỹ thành từng mẻ nhỏ và thi công nhanh chóng. Epoxy này đông cứng khá nhanh, vì vậy hãy chia toàn bộ quy trình thi công tản nhiệt thành nhiều đợt nhỏ hơn. Áp dụng một giọt epoxy nhỏ, cẩn thận để nó không tràn lên PCB và các thành phần ngắn.

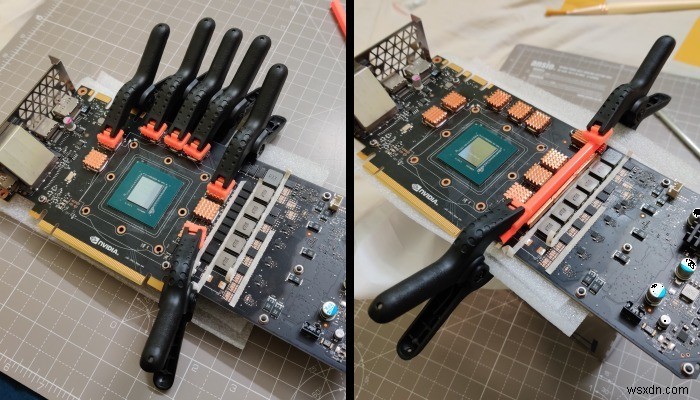

Các bộ tản nhiệt phải được ép vào mô-đun VRM trong vài phút để đảm bảo ứng dụng mỏng và hiệu quả về nhiệt. Bạn nên sử dụng kẹp để giữ chặt các tản nhiệt vào mô-đun VRM ít nhất trong 15 phút đầu tiên. Điều này đảm bảo độ bám dính tốt và tạo ra một lớp epoxy mỏng.
6. Bạn có thể bỏ qua bước này nếu không muốn cài đặt lại tấm nền GPU. Lấy các giá đỡ gắn ở mặt sau từ Bước 3. Chèn chúng từ mặt sau của PCB và cố định chúng từ mặt trước bằng đai ốc M2.5. Bây giờ bạn có thể gắn lại tấm nền vào PCB.
7. Vặn các giá đỡ NZXT Kraken G12 vào PCB bằng các vít có lò xo được cung cấp như trong ảnh.
Bây giờ là thời điểm thích hợp để làm sạch lớp keo tản nhiệt cũ bằng cồn isopropyl và khăn lau không xơ hoặc vải vi sợi. Áp dụng một giọt keo tản nhiệt nhỏ cỡ hạt gạo nếu bộ làm mát chất lỏng AIO của bạn không dán sẵn keo tản nhiệt vào khối GPU.

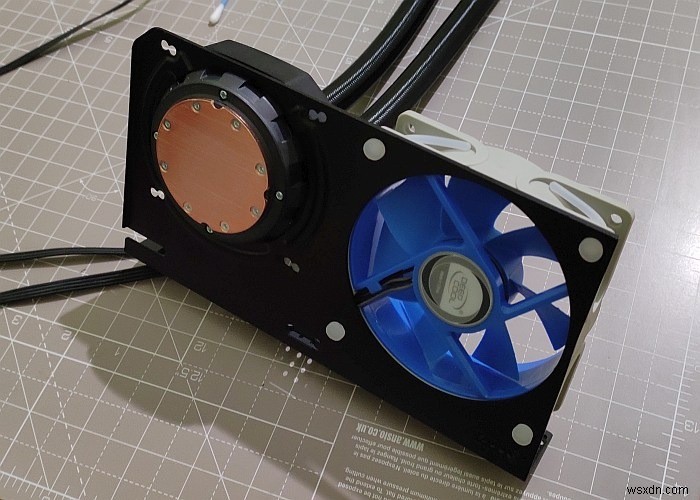

8. Vặn khối GPU làm mát bằng chất lỏng AIO vào đúng vị trí trên giá đỡ Kraken G12. Tùy thuộc vào thương hiệu và kiểu máy làm mát AIO của bạn, bạn có thể phải tháo một vài giá đỡ khỏi khối GPU của nó. Đề cập đến bộ làm mát AIO và hướng dẫn sử dụng NZXT Kraken G12 hẳn sẽ cho bạn một ý tưởng. Kraken G12 sẽ được trang bị quạt làm mát 92mm VRM.
9. Bây giờ sẽ là thời điểm tốt để gắn bộ điều hợp quạt PWM 4 chân cho GPU. Chia đầu cắm quạt này thành hai bằng cách sử dụng cáp quạt PWM của bộ chia Y. Điều này sẽ cho phép GPU kiểm soát tốc độ cho cả bộ tản nhiệt cũng như quạt làm mát VRM.
10. Căn chỉnh bốn lỗ gắn xung quanh khối GPU của bộ làm mát AIO trên giá đỡ Kraken G12 với các lỗ tương ứng trên giá đỡ mà chúng tôi đã lắp vào PCB ở bước 7. Đặt toàn bộ cụm xuống trên GPU. Khối GPU của bộ làm mát bằng chất lỏng AIO sẽ tiếp xúc với GPU chết nếu bạn làm đúng.
Giữ chặt cụm bằng cách sử dụng bốn vít ngón tay cái có lò xo tải xung quanh khối GPU. Không siết chặt các vít ngón cái. Chỉ mất thời gian chờ đợi cho bây giờ. Di chuyển theo đường chéo từ vít này sang vít tiếp theo, nhẹ nhàng siết chặt từng vít chỉ bằng các ngón tay; cẩn thận để không tạo ra một lượng mô-men xoắn không bằng nhau trên bốn vít. Tiếp tục siết chặt các vít đối diện theo đường chéo bằng ngón tay cho đến khi bạn không thể siết được nữa. Sử dụng tuốc nơ vít để siết chặt hơn nữa các vít trong khi đi theo cùng một đường chéo ngược lại.
Kết nối quạt làm mát 92mm VRM với một trong các đầu cắm quạt trên cáp quạt PWM của bộ chia Y mà chúng tôi đã lắp ở Bước 9. Bây giờ sẽ là thời điểm tốt để sử dụng một số dây buộc cáp để quản lý cáp theo cách hợp lý hơn. Nó cũng trả tiền để kiểm tra kỹ tất cả các kết nối của người hâm mộ trong khi bạn vẫn có thể làm được ở giai đoạn này.

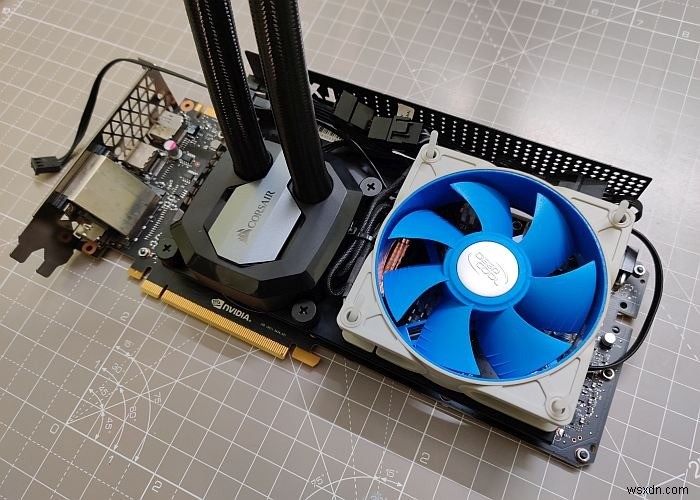

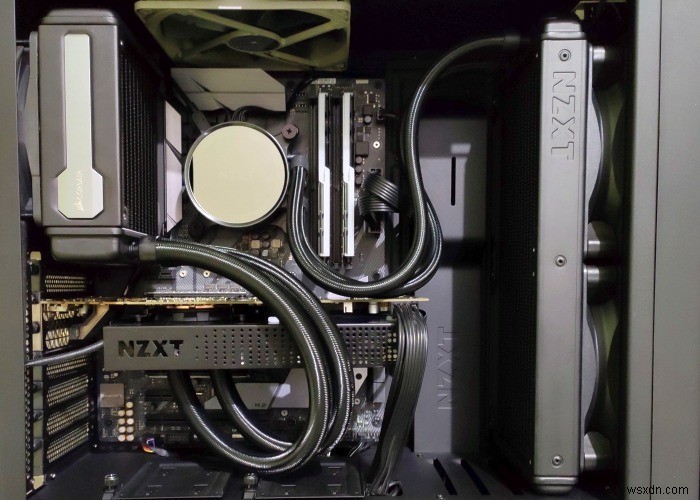

11. Lắp đặt GPU vào khe PCI-E x16 được chỉ định trên bo mạch chủ của bạn, sau đó lắp bộ tản nhiệt và quạt của bộ làm mát AIO vào khung PC. Đừng quên kết nối quạt tản nhiệt với đầu cắm quạt cuối cùng còn lại trên cáp quạt PWM của bộ chia Y. Ngoài ra, bạn có thể kết nối bộ tản nhiệt và quạt VRM với đầu cắm quạt của bo mạch chủ nếu bạn chọn không sử dụng tuyến bộ điều hợp quạt GPU. Kết nối cáp nguồn GPU và bạn đã hoàn tất.
Khai phá tiềm năng thực sự của GPU của bạn
Tôi đã có thể mở khóa hiệu suất bổ sung khổng lồ 20% so với phiên bản gốc của Nvidia GTX 1070 Ti với mod làm mát chất lỏng Kraken G12 AIO. Điều ấn tượng hơn là cách này vẫn nhanh hơn 13,5% so với mức ép xung tối đa có thể đạt được mà không có mod này.
Nhiệt độ GPU không vượt quá 50 ° C ngay cả sau vài giờ chơi game. Đó chính xác là lý do tại sao đồng hồ tăng cường GPU của tôi vẫn cao hơn 200MHz so với GPU gốc và cao hơn 180MHz so với mức ép xung có thể đạt được mà không có mod này. Điều này có thể dễ dàng phù hợp (hoặc thậm chí vượt quá trong trường hợp của tôi) cải thiện hiệu suất 10 đến 15 phần trăm được hứa hẹn bằng cách nâng cấp lên GPU Turing mới. Điều này không tồi chút nào đối với một bản mod có giá dưới 100 đô la.
