Vẽ biểu đồ mạng bằng networkX và Matplotlib

Để vẽ biểu đồ mạng bằng networkx và matplotlib, hãy làm ơn show () -

• Đặt kích thước hình và điều chỉnh phần đệm giữa và xung quanh các ô con.

• Tạo đối tượng cho khung dữ liệu bằng các phím, từ và đến .

• Nhận biểu đồ có chứa người theo chủ nghĩa giáo dục .

• Vẽ biểu đồ (Bước 3) bằng cách sử dụng draw () với một số thuộc tính nút.

• Để hiển thị hình này, hãy sử dụng show () phương pháp.

Ví dụ

import pandas as pd
import networkx as nx
from matplotlib import pyplot as plt
plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True
df = pd.DataFrame({'from': ['A', 'B', 'C', 'A'], 'to': ['D', 'A', 'E', 'C']})
G = nx.from_pandas_edgelist(df, 'from', 'to')
nx.draw(G, with_labels=True, node_size=100, alpha=1, linewidths=10)
plt.show()

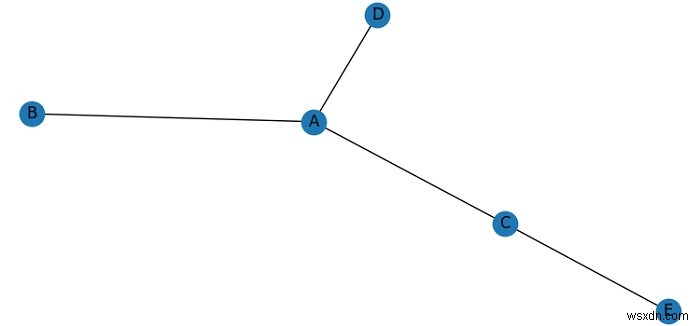

Đầu ra
