Cách tạo hoạt ảnh cho colorbar trong Matplotlib

Để tạo hoạt ảnh cho colorbar trong matplotlib, ta thực hiện:

• Thiết lập kích thước hình và điều chỉnh khoảng đệm giữa và xung quanh subplots.
• Tạo hình mới hoặc kích hoạt hình hiện có.
• Thêm '~.axes.Axes' vào hình như phần subplot.
• Khởi tạo Divider dựa trên trục hiện có (ax object) trả về axis locator mới cho ô chỉ định.
• Tạo trục tại *position* với cùng height (hoặc width) trục chính.
• Tạo dữ liệu ngẫu nhiên dùng numpy.
• Dùng imshow() vẽ dữ liệu ngẫu nhiên.
• Đặt tiêu đề đồ thị.
• Khởi tạo danh sách colormaps.
• Tạo hoạt ảnh colorbar dùng animate().
• Hiển thị hình dùng show().

Ví dụ

import numpy as np
import matplotlib.pyplot as plt
import matplotlib.animation as animation
from mpl_toolkits.axes_grid1 import make_axes_locatable

plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True

fig = plt.figure()
ax = fig.add_subplot(111)
div = make_axes_locatable(ax)
cax = div.append_axes('right', '5%', '5%')
data = np.random.rand(5, 5)
im = ax.imshow(data)
cb = fig.colorbar(im, cax=cax)
tx = ax.set_title('Frame 0')
cmap = ["copper", 'RdBu_r', 'Oranges', 'cividis', 'hot', 'plasma']

def animate(i):
    cax.cla()
    data = np.random.rand(5, 5)
    im = ax.imshow(data, cmap=cmap[i % len(cmap)])
    fig.colorbar(im, cax=cax)
    tx.set_text('Frame {0}'.format(i))

ani = animation.FuncAnimation(fig, animate, frames=10)
plt.show()

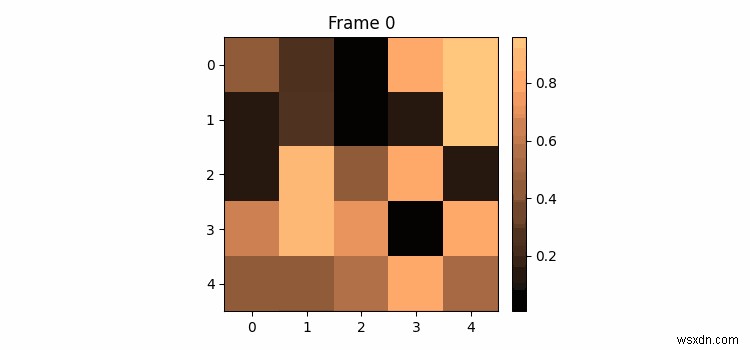

Kết quả
