Gán nhãn (label) cho patch trong Matplotlib

Để gán nhãn cho patch (hình chữ nhật, ellipse, polygon...) trong Matplotlib:

• Thiết lập kích thước figure và padding
• Khởi tạo tâm hình chữ nhật patch
• Tạo figure mới
• Thêm ax vào figure
• Thêm rectangle vào axes patches; trả về patch
• Đặt legend trên figure
• Hiển thị bằng show()

Ví dụ mã nguồn

import matplotlib.pyplot as plt
import matplotlib.patches as patches

plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True

x = y = 0.1
fig = plt.figure()
ax = fig.add_subplot(111)
patch = ax.add_patch(patches.Rectangle((x, y), 0.5, 0.5, alpha=0.5, facecolor='red', label='Rectangle'))
plt.legend(loc='upper right')
plt.show()

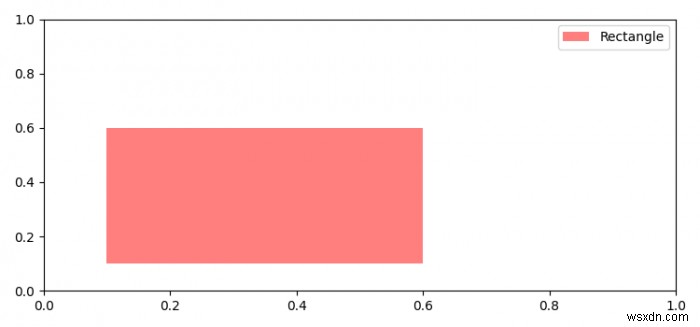

Kết quả

Hình chữ nhật đỏ bán trong suốt tại (0.1, 0.1) kích thước 0.5x0.5, legend hiển thị "Rectangle".

Các patch phổ biến: Rectangle, Circle, Ellipse, Polygon, Arrow, FancyBboxPatch. Tất cả đều hỗ trợ tham số label cho legend.
