Làm thế nào để hiển thị tên nút trong đồ thị Matplotlib bằng cách sử dụng networkx?

Để hiển thị tên nút trong biểu đồ bằng cách sử dụng networkx , chúng tôi có thể thực hiện các bước sau -

• Đặt kích thước hình và điều chỉnh phần đệm giữa và xung quanh các ô phụ.
• Khởi tạo một biểu đồ với các thuộc tính cạnh, tên hoặc biểu đồ.
• Thêm nhiều nút bằng cách sử dụng add_nodes_from () phương pháp.
• Thêm tất cả các cạnh bằng add_edge_from () phương pháp.
• Vẽ biểu đồ G bằng Matplotlib sử dụng draw () phương pháp. Đặt with_labels thành Đúng .
• Để hiển thị biểu đồ, chúng tôi có thể sử dụng show () phương pháp.

Ví dụ

import matplotlib.pylab as plt
import networkx as nx

plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True

G = nx.DiGraph()
G.add_nodes_from([1, 2, 3, 4])
G.add_edges_from([(1, 2), (2, 1), (2, 3), (1,4), (3,4)])
nx.draw(G, with_labels=True)

plt.show()

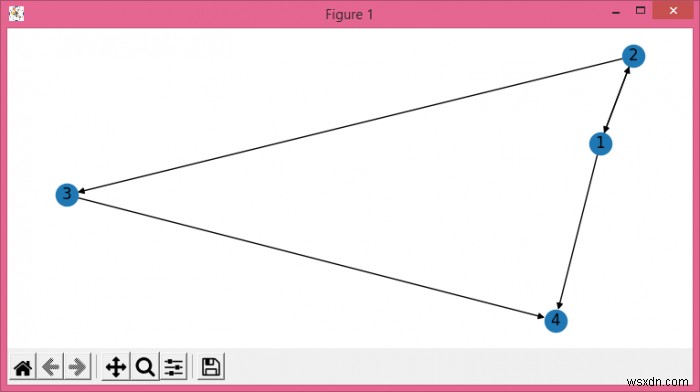

Đầu ra
