Bạn không thể tự làm bàn phím cơ tùy chỉnh nếu không biết bên trong có gì. Đó chính xác là nội dung phần trước của hướng dẫn này. Nếu bạn chưa đọc, bây giờ là lúc thích hợp. Trừ khi bạn định "YOLO" (thử vận may) qua quá trình mua linh kiện và làm bét mọi thứ. Dù sao, đã đến lúc bốc tay áo lắp ráp bàn phím cơ.
Mua linh kiện để tự làm bàn phím cơ tùy chỉnh không phải việc đơn giản. Bạn không thể vào Micro Center gần nhà hoặc đăng nhập Amazon. Đây là sở thích ngách. Bàn phím cơ tùy chỉnh là "thú hiếm" không sản xuất đại trà. Một cách mua kit DIY là qua các thương hiệu bàn phím cơ Trung Quốc.
Thương Hiệu Bàn Phím Tùy Chỉnh Trung Quốc
Một vài thương hiệu như KBDFans và KPRepublic hiện sản xuất kit bàn phím cơ từ nhôm và vàng máy gia công chính xác với giá khá "hạt dẻ" (tương đối nói). Khác với các nhà làm bàn phím boutique phương Tây thường tổ chức mua nhóm (group buy) giới hạn và đôi khi không thể dự đoán, bạn có thể mua kit từ hai web này đúng khi cần.
Tôi không biết bất kỳ người bán bàn phím cơ tùy chỉnh nào khác ngoài hai cái này tuân theo mô hình bán lẻ quen thuộc thay vì đường mua nhóm thông thường. Trong hai lựa chọn, tôi cá nhân đã chi khoảng $2000 mua linh kiện bàn phím từ KBDFans không gặp sự cố. Thương hiệu này được đánh giá cao trong cộng đồng bàn phím cơ tùy chỉnh. Bạn cũng có thể xem các lựa chọn tương tự trên AliExpress, nhưng kit bàn phím thực tế luôn xuất phát từ một trong hai nguồn này.
Cả hai web cung cấp nhiều lựa chọn giữa bàn phím 40%, 60%, 65%, 80%, 96% và cho bạn thêm chọn giữa nhiều vật liệu khung (plate) và vỏ (case) cũng như loại stabilizer. Dùng thông tin từ phần trước để chọn kit phù hợp. Bạn cũng có thể mua từng linh kiện riêng, nhưng tốn kém hơn và phải đặc biệt chú ý tương thích. Khi đã xong, chỉ còn chờ bưu điện viên.
Công Cụ Cần Thiết
- Kìm kim loại, hoặc đoạn dây hook-up hoặc ghim giấy
- Bộ tuýp cơ bản
- Dây đeo chống tĩnh điện (tùy chọn, nếu bạn thích mạo hiểm)
- Bàn hàn (tùy chọn cho PCB hot-swap)
- Bơm hút hàn (tùy chọn cho PCB hot-swap)
- Hàn rosin core 67/33 (tùy chọn cho PCB hot-swap)
- Hàn flux (tùy chọn cho PCB hot-swap)
Cảnh báo: Một số bước liên quan đến xử lý PCB trần, dễ hỏng do phóng điện tĩnh điện từ cơ thể. Đi chân trần là cách tốt nhất giảm tích lũy điện tĩnh. Tuy nhiên, không hiệu quả trên thảm, gỗ, hoặc sàn không dẫn điện. Dùng dây đeo chống tĩnh điện là cách an toàn nhất loại bỏ rủi ro phóng điện tĩnh điện.
1. Kiểm Tra PCB

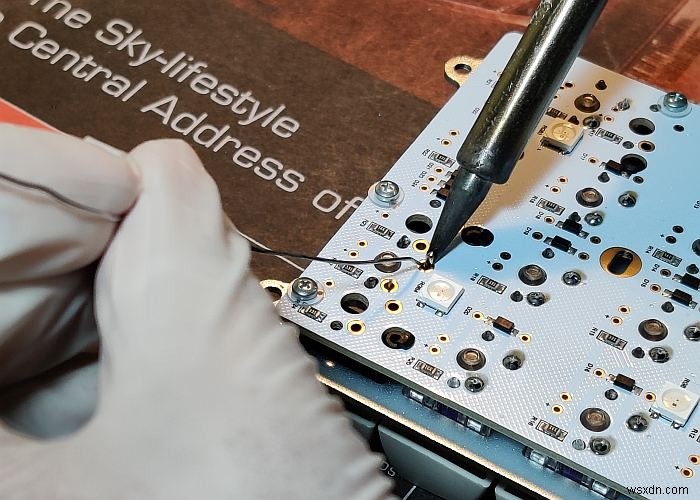

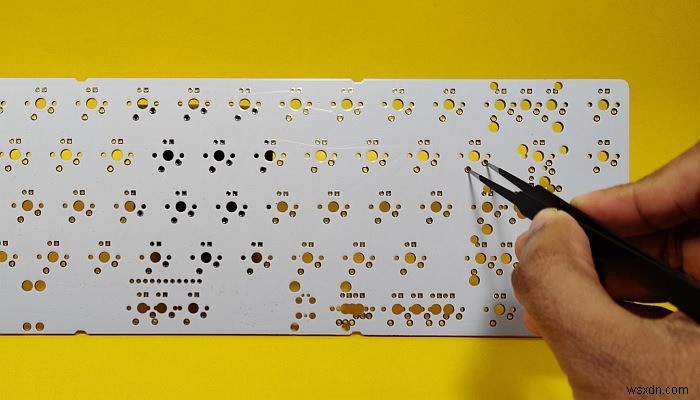

Bạn nên bắt đầu bằng kiểm tra PCB. Đó là xác định xem tất cả các terminal giao diện với switch có hoạt động không. Cắm PCB vào máy tính. Dùng kìm ngắn mạch các lỗ khoan mạ (điểm hàn) tương ứng với từng phím để đăng ký đầu vào. Dây hook-up đơn giản hoặc ghim giấy không cách điện có thể dùng thay thế nếu không có kìm.

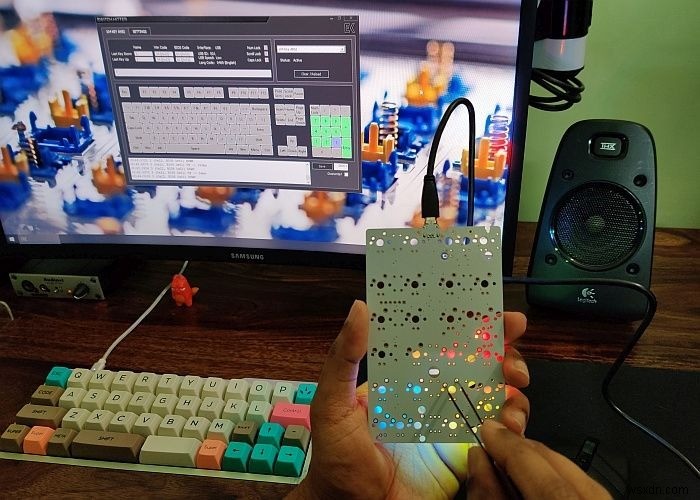

Công cụ trực tuyến như KeyboardTester.com và phần mềm chuyên dụng như Switch Hitter là trợ thủ đắc lực trực quan, giúp dễ dàng theo dõi các phím đã pass test. Xác thực mỗi phím bằng cách ngắn mạch terminal (lỗ khoan) trên PCB bằng dây dẫn, ghim giấy, hoặc kìm như hình ảnh.
PCB thường yêu cầu hàn dùng nhiều điểm hàn (lỗ khoan mạ) cho một số phím để phù hợp bố cục bàn phím thay thế. Tóm lại, đừng hoảng nếu nhiều terminal liền kề kích hoạt cùng một phím. Quy trình giống nhau cho PCB có socket hot-swap. Khác biệt duy nhất là terminal switch chỉ truy cập được từ mặt dưới PCB. Đó là mặt socket hot-swap được hàn lên PCB.
Nếu tất cả phím trên PCB đăng ký đầu vào — chúc mừng, bạn tiến đến bước tiếp theo. Nếu không, liên hệ người bán đổi mới nếu may mắn không may đưa cho bạn PCB lỗi.
2. Cách Stabilizer Hoạt Động
Gần như tất cả bàn phím cơ tùy chỉnh đi kèm stabilizer kiểu Cherry. Không có stabilizer, các phím dài như Spacebar, Shift, Enter, Backspace sẽ rất khó thao tác. Spacebar, ví dụ, chỉ được hỗ trợ bởi một switch lò xo ở giữa nếu không có stabilizer. Điều đó có thể hoạt động nếu bạn chỉ bấm chính giữa. Nhưng bấm đầu phím, nó sẽ xoay quanh switch như cái xích. Stabilizer cơ bản cho phép phím dài hoạt động tin cậy ngay khi bấm từ đầu.

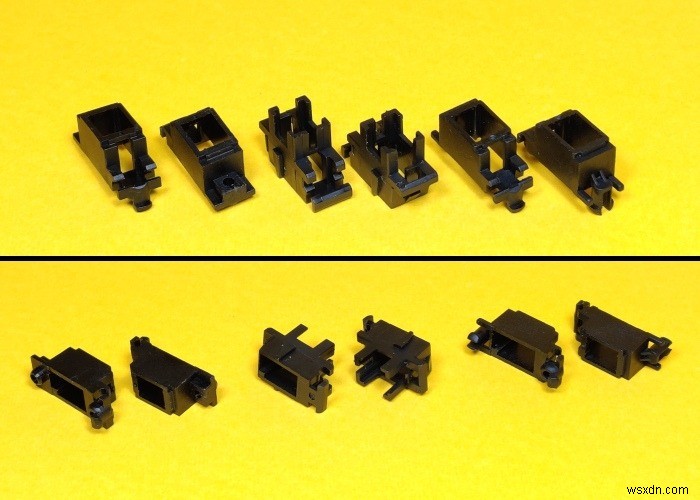

Stabilizer có hai loại chính: gắn khung (plate mount) và gắn PCB (PCB mount). Lựa chọn tùy thuộc vào tương thích của cả PCB và khung với từng loại stabilizer. Bạn không cần lo tương thích nếu mua kit DIY. Tuy nhiên, những bạn định mua linh kiện riêng, hãy kiểm tra kỹ tương thích.
Stabilizer gắn PCB thường được coi ưu việt hơn so với gắn khung vì rủi ro bật ra khỏi vị trí thấp hơn. Loại gắn PCB có hai biến thể: thường và vít (screw-in), trong đó loại vít tốt hơn khách quan về việc neo chắc vào PCB và loại bỏ độ rung.

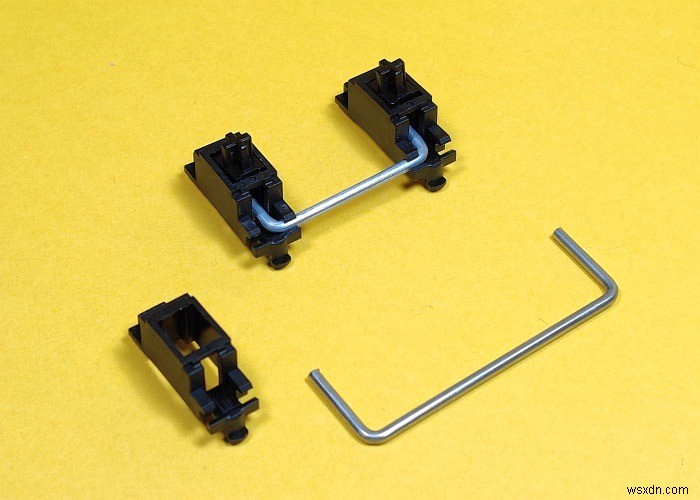

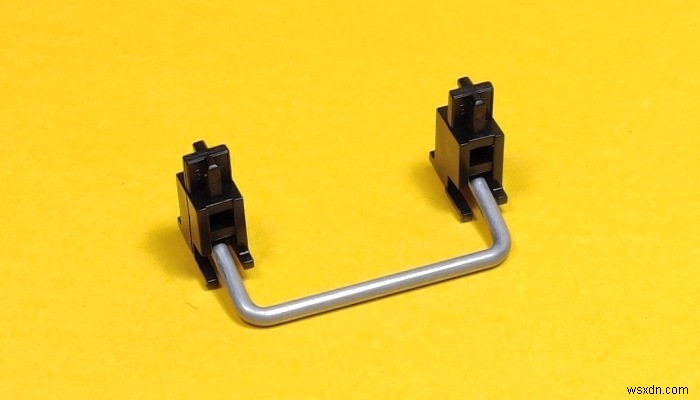

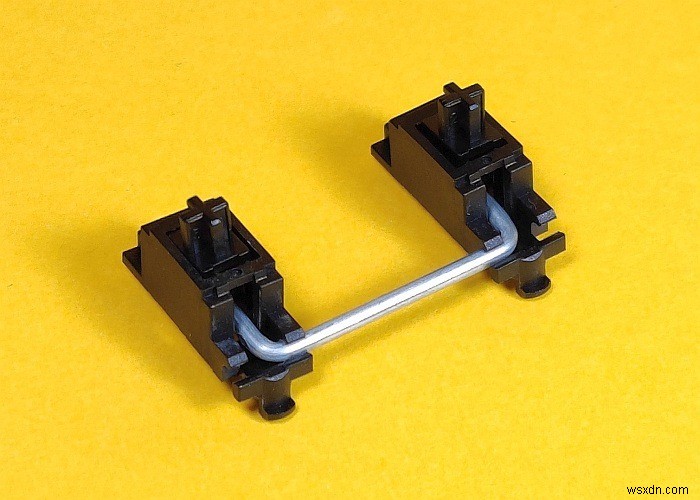

Cả ba loại stabilizer đều gồm chân (post), vỏ (housing), và dây thép. Chân là bộ phận nhỏ nhất với đầu lồi hình chữ thập giao diện với khe tương ứng trên keycap. Chân trượt lên xuống trong vỏ, dây thép kẹp vuông góc vào ổ trên chân. Đầu kia của dây kẹp vào cặp chân và vỏ thứ hai. Các cặp chân và vỏ nối bằng dây cùng tạo thành lắp ráp stabilizer.
3. Lắp Ráp Stabilizer
Stabilizer thường đến đã lắp sẵn. Ngay cả khi chưa, lắp ráp khá đơn giản và giống nhau cho mọi biến thể Cherry.

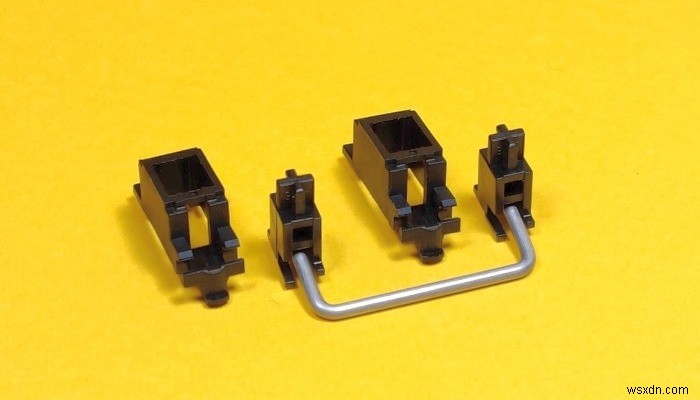

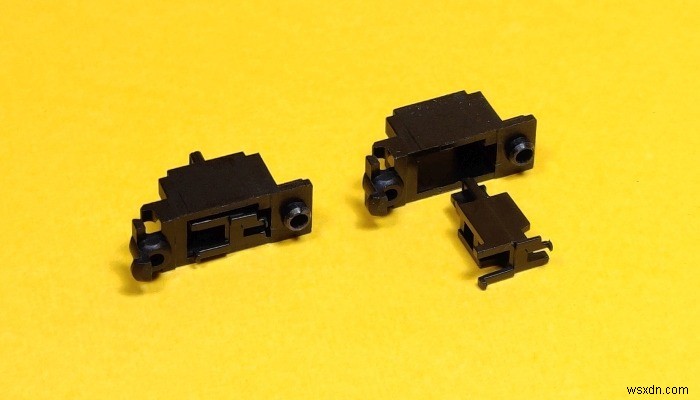

1. Chân stabilizer đi qua lỗ hở dưới vỏ với đầu hình chữ thập vào trước. Vỏ chứa dây stabilizer qua khe dọc được highlight trong hình.
2. Chân có một ổ chữ nhật lớn ở một mặt dọc, mặt kia có hai ổ vuông chồng lên nhau. Khi lồng chân vào vỏ, đảm bảo hai ổ vuông trên chân khớp với khe dọc trên vỏ.
3. Một đầu dây stabilizer giờ có thể lồng vào ổ vuông dưới chân. Nó phải đi qua khe dọc trên vỏ.
4. Kẹp dây vào rãnh ở mép vỏ. Điều này cho phép dây xoay quanh rãnh và di chuyển chân lên xuống khi nó quay trong rãnh.
5. Lặp lại bước tương tự cho lắp ráp ở đầu kia của dây. Stabilizer hoàn thành nên giống biến thể tương ứng trong hình.
6. Tùy form factor và bố cục bạn chọn, bạn cần một stabilizer dài (6.25 unit) cho spacebar và nhiều stabilizer ngắn hơn (2 unit) cho các phím ổn định còn lại. Chuẩn bị đúng số lượng stabilizer mà bố cục bàn phím yêu cầu.
4. Lắp Đặt Stabilizer Gắn PCB
Hướng dẫn này áp dụng cho cả stabilizer gắn PCB thường và vít. Bắt đầu bằng cách lắp stabilizer gắn PCB vít. Trước tiên, xác định mặt trên và mặt dưới của PCB. Mặt trên PCB trần và không có thành phần SMD như vi điều khiển, diode, nút reset, DIP switch. Đây là mặt bạn gắn stabilizer.

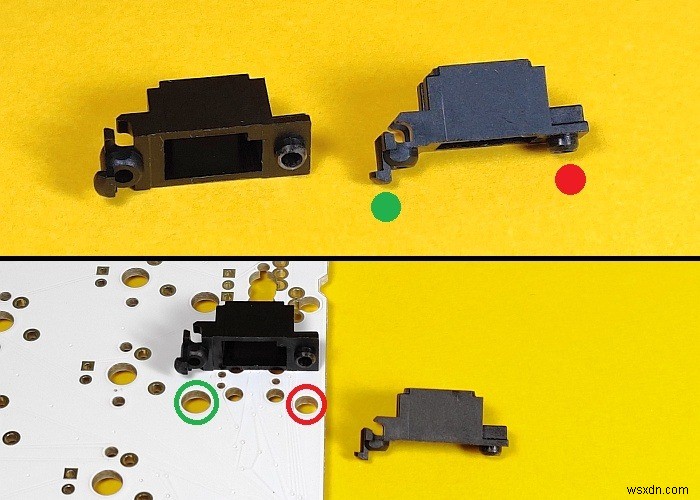

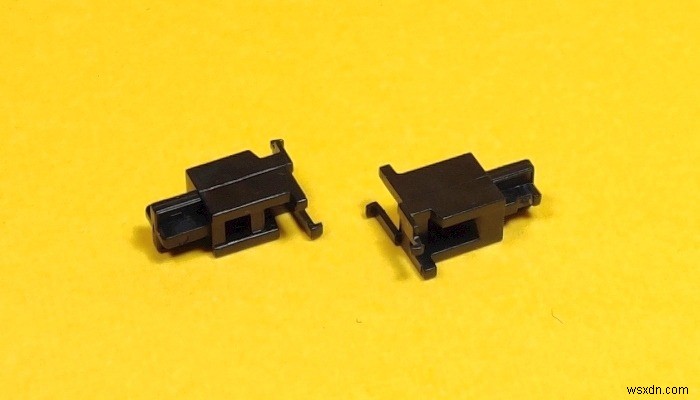

1. Quan sát dưới vỏ stabilizer. Bạn thấy tab giữ (retention tab) lồi ra dưới cùng gần dây stabilizer. Được chỉ bằng chấm xanh trong hình dưới. Cột vít (screw post) được đánh dấu chấm đỏ ở đầu đối diện của vỏ.
2. Chuyển sang PCB. Hình trên cho thấy lỗ tương ứng trên PCB được đánh dấu màu phù hợp. Lỗ lớn (xanh) chứa tab giữ, lỗ nhỏ (đỏ) nhận cột vít.

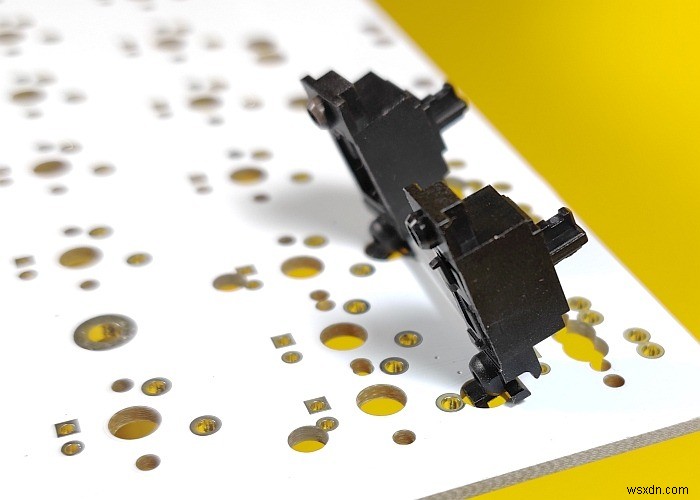

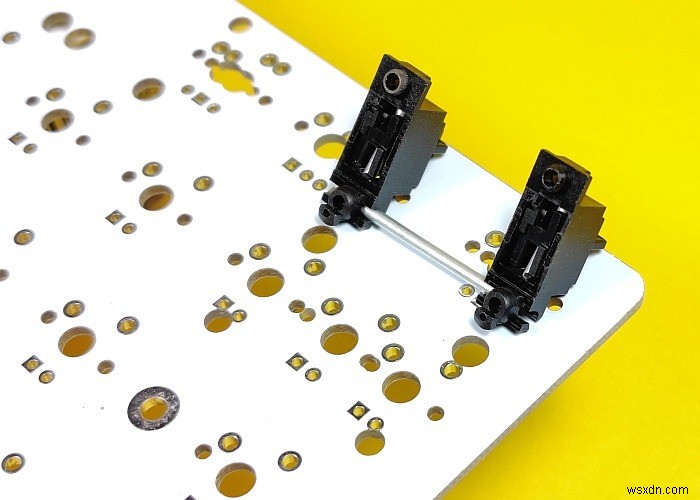

3. Lồng cả hai tab giữ của vỏ stabilizer vào lỗ lớn tương ứng trên PCB.

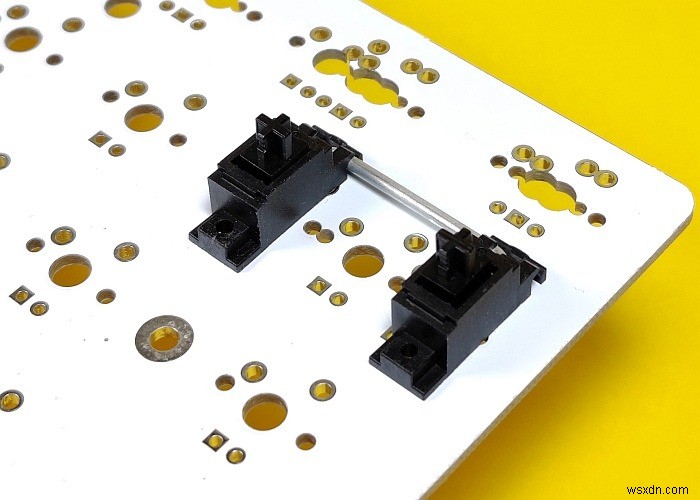

4. Nhẹ nhàng lồng cột vít vào lỗ nhỏ trên PCB. Đẩy đủ lực để cả hai vỏ stabilizer nằm phẳng trên PCB.

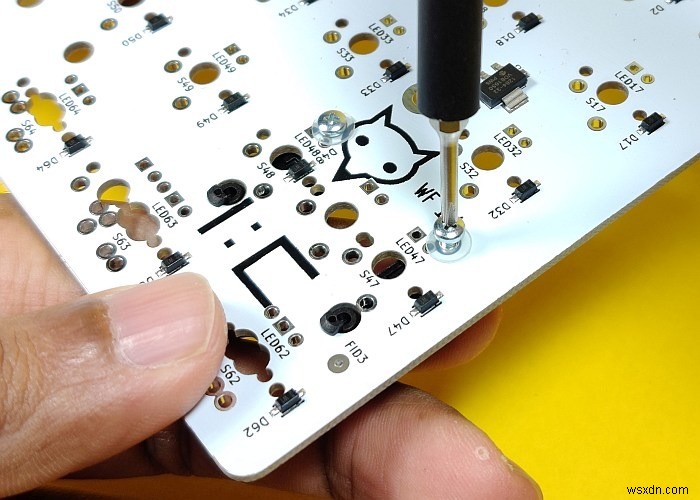

5. Lật PCB ngược lại và vít chắc như tên gọi. Tôi khuyên dùng vòng đệm nhựa để tránh việc vít kim loại gây ngắn mạch trên PCB.
6. Lắp stabilizer gắn PCB thường không vít không khác nhiều. Cột vít trong biến thể này được thay bằng cột kẹp (snap-in post). Thay vì vít neo stabilizer, các cột chỉ cần kẹp vào lỗ tương ứng trên PCB.
7. Stabilizer gắn khung lắp trực tiếp lên khung theo cách tương tự. Vỏ ngắn chứa dây stabilizer được lồng vào cạnh ngắn tương ứng của ổ xa nhất khỏi các mẻ cắt cho khóa dọc theo cạnh dài. Với cạnh này móc vào khung, bạn chỉ cần ấn xuống đầu kia của stabilizer để kẹp vào vị trí.
8. Lặp lại quy trình cho tất cả phím ổn định.
5. Gắn Khung Lên PCB
Có thể khó tin, nhưng phần khó nhất của hướng dẫn đã qua. Giống như PCB, bước đầu tiên là xác định định hướng đúng của khung.

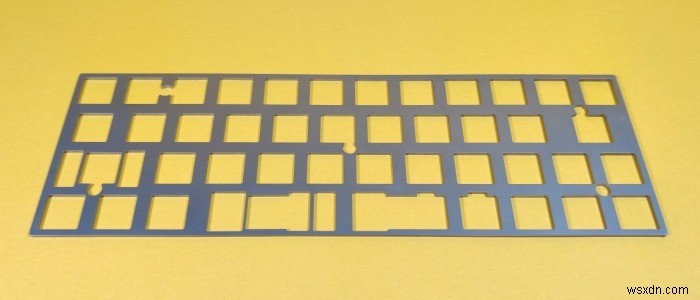

1. Đặt khung trên bàn làm việc. Có vẻ như mảng ổ hỗn loạn, nhưng chỉ đúng hướng dễ hơn vẻ ngoài. Chúng ta xử lý khung bàn phím 40% ở đây. Các form factor khác dễ nhận diện hơn, nên bạn ổn cả khi bàn phím không phải 40%.
Việc này đơn giản là xác định hướng dựa trên vị trí các phím dài ổn định. Vì chúng ta biết vị trí các phím dài trên bàn phím 40% này (tham khảo hình trên), chúng ta dùng chúng để giúp định hướng khung đúng.

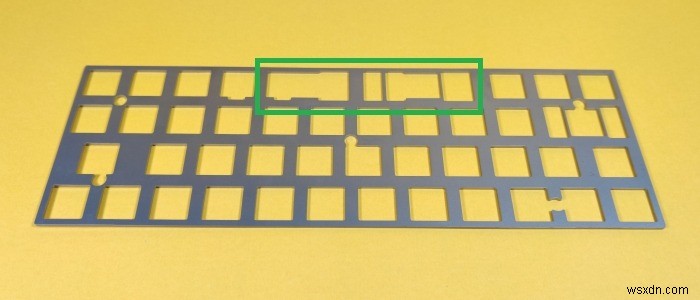

Tìm cạnh có lỗ rộng nhất trên khung. Đó là nơi Spacebar đặt. Vì biết Spacebar ở dưới bàn phím, bạn định hướng khung sao cho lỗ Spacebar ở dưới. Khung 40% này có khe cho hai Spacebar.

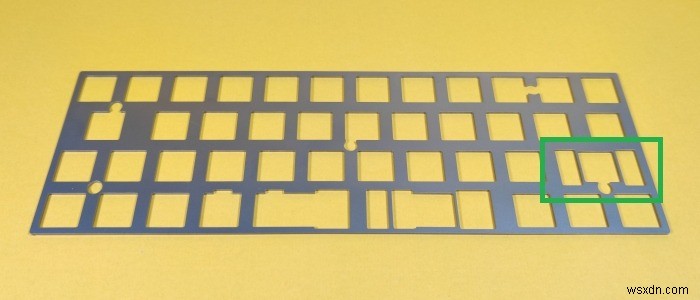

2. Chúng ta vẫn chưa thoát khỏi rừng. Giờ tập trung vào ổ đơn cho phím Shift. Ở hướng khung này, khe Shift (đánh dấu xanh) ở bên phải, sai. Vậy lật khung ngang. Đó là cách định hướng khung đúng. PCB sẽ giao diện với dưới khung, switch kẹp từ trên.

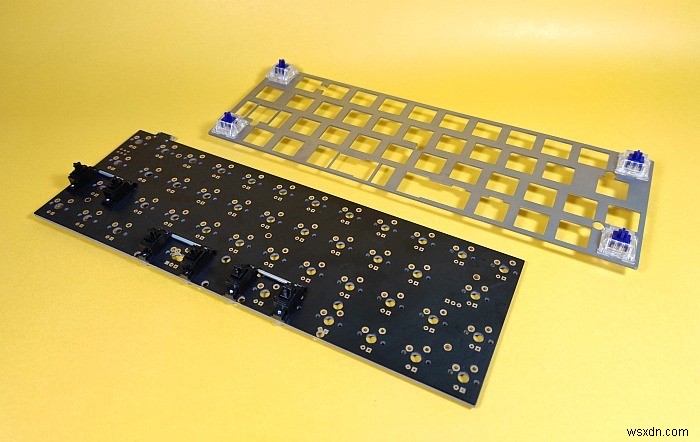

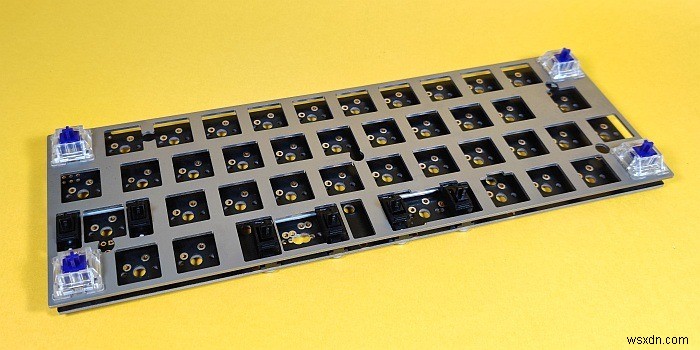

3. Vì khung gắn PCB nhờ switch, trước tiên gắn vài switch làm neo góc khung. Gắn không quá 4-6 switch ở viền khung. Chỉ lắp ổ 1u (một đơn vị). Ổ Esc, Ctrl, Right Arrow là ví dụ 1u, trong khi Shift và Spacebar là 2u và 6.25u. Dùng hình tham khảo, nhưng đừng gắn switch neo cho đến khi đọc hiểu bước tiếp theo.

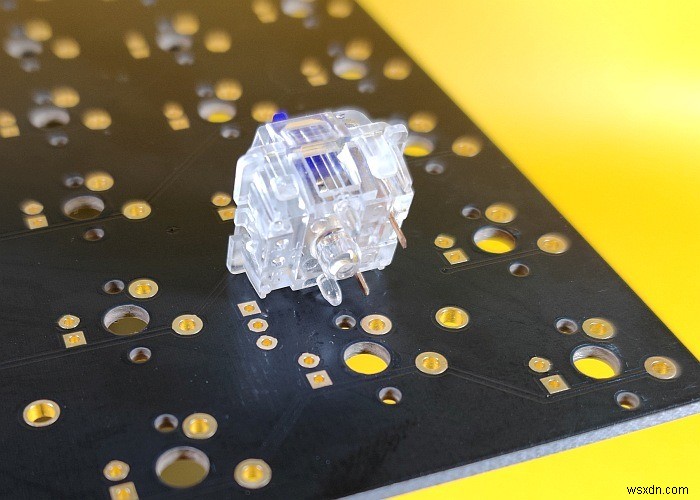

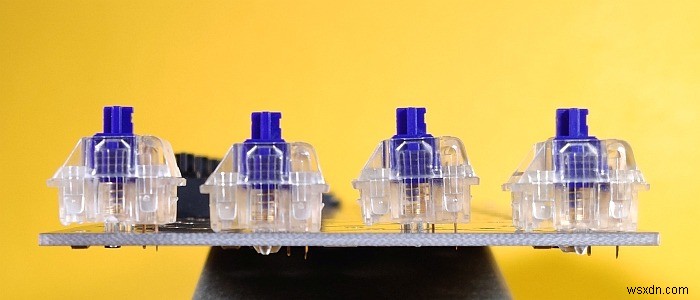

4. Chú ý hình ảnh đi kèm để xác định hướng đúng switch. Hai chân dẫn điện trên switch tương ứng với lỗ khoan mạ trên PCB. Tùy thiết kế PCB, chúng có thể hướng theo cạnh trên hoặc dưới PCB. Một số PCB hot-swap, chỉ một vài switch như Esc bị ngược để nhường chỗ cổng USB. Ghi nhớ mọi switch, hoặc bạn sẽ bẹp chân khi kẹp switch ngược vào PCB.
5. Trước khi ghép PCB với khung, kiểm tra lại chân switch thẳng, không cong góc lạ. Điều này khiến chúng trượt lỗ khoan mạ và bẹp trên PCB.

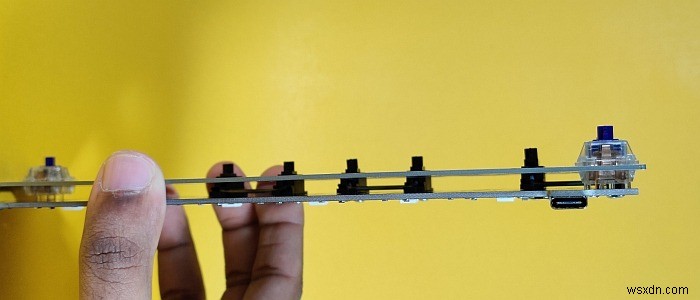

6. Căn chỉnh cẩn thận chân switch neo trên khung với lỗ khoan mạ trên PCB. Cặp chân nhựa gắn PCB trên switch cho phép PCB neo vào khung trước khi hàn. Các chân nhựa này (tham khảo hình) ma sát khóa vào lỗ tương ứng trên PCB, được thiết kế cung cấp căn chỉnh switch và ổn định cơ học chống rung.

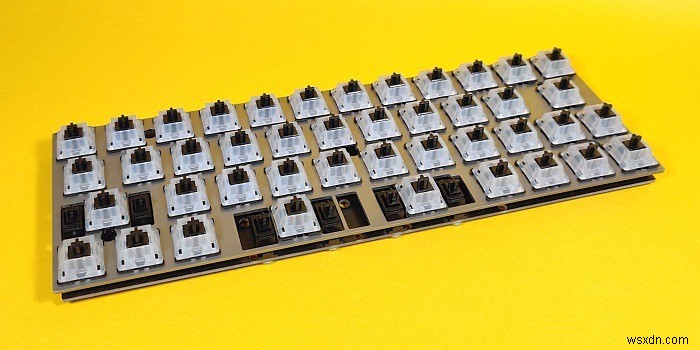

7. Lắp đầy các switch còn lại từng cái. Phím dài như Spacebar, Shift, Capslock, Backspace có thể có nhiều bộ lỗ khoan mạ cho bố cục khác nhau. Kẹp switch vào lỗ đúng hoàn toàn phụ thuộc bố cục cụ thể của bạn. Hãy ghi nhớ chi tiết nhỏ này.
Đừng lo lỗi ở giai đoạn này vì chúng ta sẽ xác định và sửa trong phần sau. Nhưng, yêu cầu thánh thót, lật PCB kiểm tra tất cả lỗ khoan mạ xem chân có lồi ra không. Nếu thiếu chân, đó là do switch không nên ở đó hoặc chân đã cong.
Kiểm tra chân cong bây giờ sẽ cứu bạn khỏi đau khổ phát hiện sau khi hàn xong. Tháo hàn toàn bộ bàn phím không vui chút nào.
6. Test Khô Stabilizer/Bố Cục và Khắc Phục Lỗi Thường Gặp
Trong thế giới hoàn hảo, bước tiếp theo là hàn switch lên PCB. Nhưng thế giới không hoàn hảo, người làm bàn phím lần đầu dễ mắc lỗi. Hãy xem các lỗi thường gặp ở giai đoạn này.

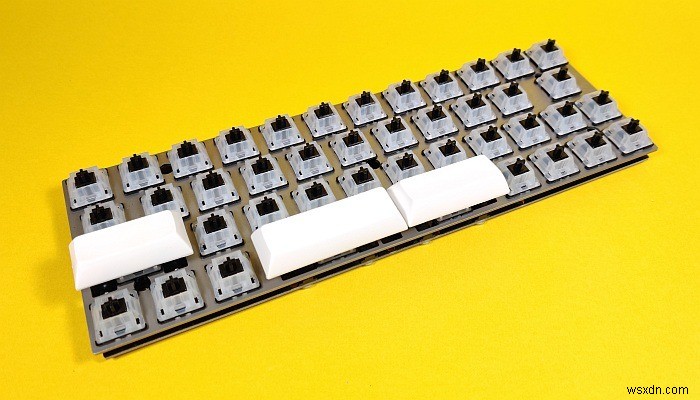

1. Đặt lắp ráp PCB/khung với switch hướng lên và quay lưng bàn. Lấy keycap gắn chỉ cho các phím ổn định. Chúng kẹp vào đúng ba điểm gắn: một trên switch, hai trên stabilizer. Ấn chắc theo ba điểm cho đến khi kẹp chắc. Lặp lại cho tất cả phím ổn định.
2. Test từng phím bằng cách bấm lặp lại cho đến khi chắc chắn hoạt động như mong đợi. Nếu có độ rung xích hay cản trở bấm, tháo keycap phím lỗi đặt trên mặt phẳng như gương hoặc kính bảng. Nên nằm phẳng hoàn toàn, không cong hay biến dạng. Nếu có vấn đề cấu trúc, thay keycap lỗi lý tưởng sẽ giải quyết.
3. Nếu keycap ổn, lỗi có thể do stabilizer. Tháo khung ra khỏi PCB và gỡ stabilizer lỗi. Kiểm tra dây stabilizer có bật ra khỏi rãnh cạnh vỏ không. Kẹp lại sẽ làm switch hoạt động hoàn hảo.
4. Nếu dây không bật ra, có thể bạn lồng chân stabilizer sai vào vỏ. Xác minh bằng cách nắm cả hai vỏ stabilizer một tay, dùng ngón cái và trỏ xoay dây stabilizer. Cả hai chân phải lên xuống tự do trong vỏ. Nếu không, tháo toàn bộ lắp ráp stabilizer và lặp lại tất cả bước phần 4 để lắp ráp lại và gắn stabilizer lên PCB.
5. Nếu không bước nào giúp, hợp lý giả định stabilizer lỗi sản xuất. Thay mới hoàn toàn là giải pháp duy nhất.

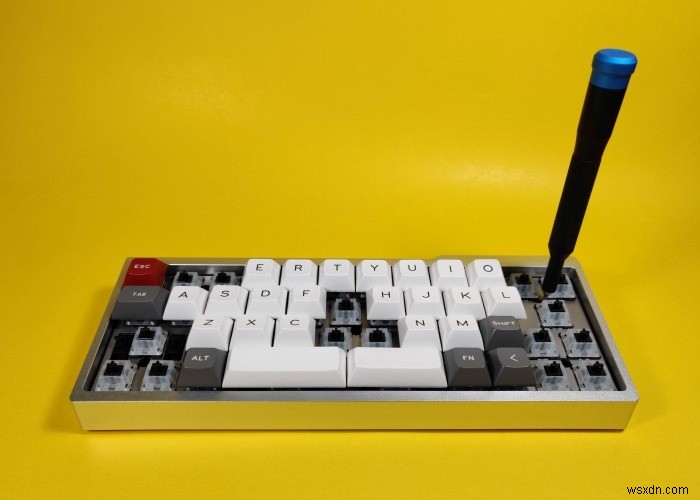

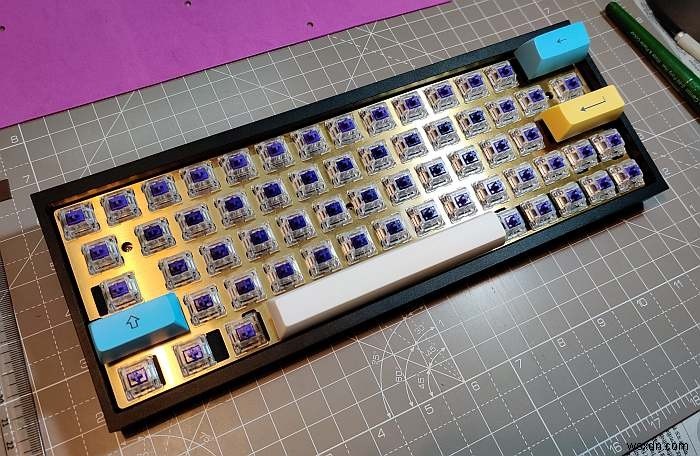

6. Lắp tất cả keycap còn lại. Nếu mọi keycap vừa vặn không khe hở hay vấn đề khoảng cách, tự tap lưng vì làm đúng lần đầu. Còn lại bạn sẽ thấy mọi vấn đề khoảng cách đều quay về phím dài với điểm gắn switch tùy chọn giải thích ở bước 5.6. Giờ bạn chọn đúng tùy chọn điểm gắn switch và điều chỉnh cần thiết sửa khoảng cách.
7. Hàn Switch Lên PCB
Bỏ qua phần này nếu bạn có PCB hot-swap, vì hàn chỉ áp dụng cho PCB thường. Bạn có thể chọn để keycap khi hàn hoặc tháo ra. Tháo ra là ý tưởng tốt nếu bàn làm việc bẩn hoặc dễ trầy/xước keycap.
Tham khảo Hướng Dẫn Thay Switch Bàn Phím và làm theo bước 7 đến 16 để học cách hàn và tháo hàn switch. Bạn sẽ chủ yếu dùng kỹ thuật hàn trong hướng dẫn đó để hàn tất cả switch lên PCB. Tuy nhiên, hướng dẫn tháo hàn trong đó sẽ hữu ích trong trường hợp hiếm bạn mắc lỗi cần thay một hai switch.
8. Đưa Tất Cả Vào Vỏ

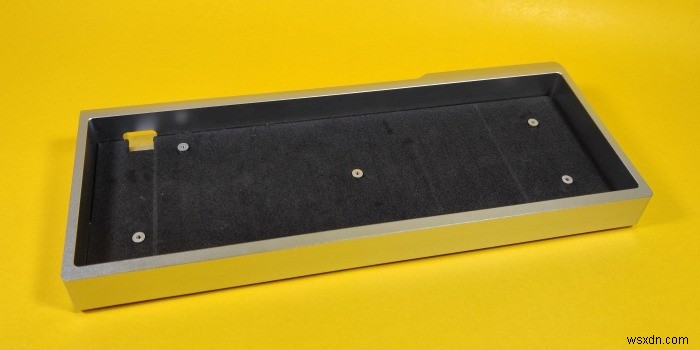

Với switch đã hàn và test xong, lắp lắp ráp PCB/khung vào vỏ là bước cuối. Khác với bàn phím cơ tiêu dùng, quy trình lắp vỏ bàn phím tùy chỉnh dễ dàng đến mức ngờ ngờ.
Đó chủ yếu vì nhà sản xuất bàn phím chính thống tập trung làm sản phẩm rẻ nhất, đồng thời cố tình làm khó tháo lắp. Đừng mong đợi tập đoàn lớn tôn trọng quyền tự sửa chữa của người tiêu dùng khi nó đối lập với lợi nhuận.
Đã nói vậy, các bước này áp dụng cho mọi loại vỏ bàn phím và kiểu gắn khung được đề cập trong phần trước.

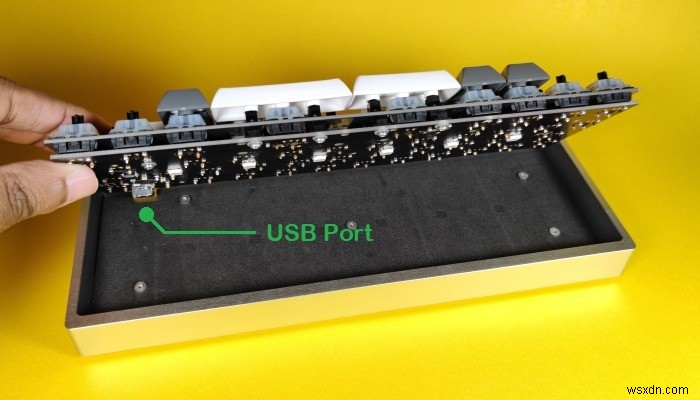

1. Lồng lắp ráp PCB/khung vào vỏ bắt đầu từ cạnh trên PCB chứa cổng USB. Điều này quan trọng vì cổng USB lồi ra khỏi PCB và phải nhẹ nhàng lồng vào lỗ tương ứng trên vỏ trước khi căn chỉnh lắp ráp PCB/khung vào đó. Vỏ top-mount yêu cầu khung vít lên khung trên trước khi chuyển bước tiếp theo.
2. Với vỏ tray-mount, vít chắc lắp ráp lên vỏ và xong. Vỏ bottom-mount yêu cầu khung vít lên nửa dưới vỏ, sau đó khung trên vít vào vị trí. Vỏ top-mount tương tự cần vít khung trên (chứa lắp ráp PCB/khung) vào nửa dưới vỏ. Vỏ gasket-mount chỉ cần lắp ráp PCB/khung kẹp giữa nửa trên và dưới vỏ với một vít bảo toàn ba phần.

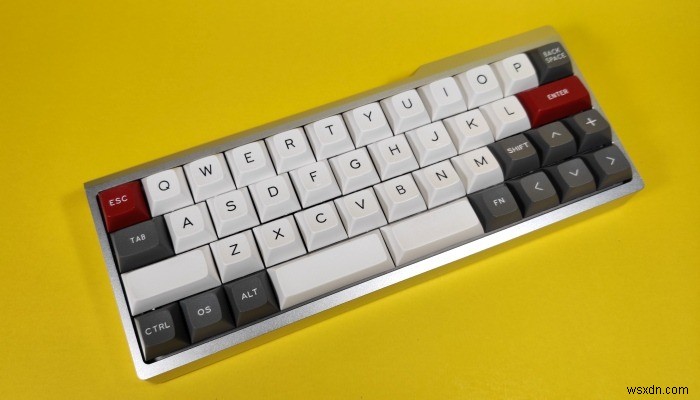

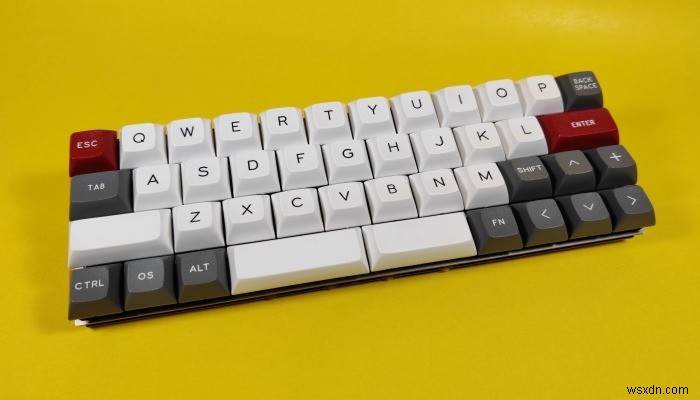

Đó là tất cả để tự làm bàn phím cơ tùy chỉnh của riêng bạn. Gắn keycap và cắm vào máy tính để trải nghiệm gõ tuyệt vời. Bạn có thể tùy chỉnh thêm bằng thay đổi bố cục qua firmware, nhưng tốt nhất dành cho hướng dẫn riêng. Hang bàn phím cơ tùy chỉnh sâu hơn bạn tưởng tượng lúc này. Nhưng bây giờ, bạn có thể tận hưởng sự hài lòng xây dựng thứ gì đó hiếm và đẹp bằng đôi tay mình.
