Nếu bạn đã tích lũy được một bộ sưu tập các thiết bị thông minh, cảm biến, thiết bị truyền động và nhiều tiện ích khác được kết nối Internet, làm cách nào để bạn biến các thành phần được kết nối Internet của mình thành dự án Internet vạn vật (IoT)?
Cayenne là một ứng dụng di động, dịch vụ trực tuyến và bảng điều khiển nhằm mục đích làm cho thế giới IoT dễ tiếp cận hơn. Sau khi bạn đã cài đặt Cayenne trên Raspberry Pi, bạn sẽ có thể xây dựng các dự án IoT chỉ bằng cách điều hướng các menu khác nhau và chọn các nút khác nhau.
Đối với những người mới đến, Cayenne mất rất nhiều sự phức tạp trong việc tạo IoT và các mạng tự động hóa gia đình, trong khi những người dùng có kinh nghiệm hơn sẽ có thể sử dụng Cayenne để bắt đầu các dự án của họ - cắt qua tất cả mã thiết lập và soạn sẵn nhàm chán đó, để đến thẳng công cụ tốt.
Bạn sẽ tìm hiểu cách khởi động và chạy Cayenne trên Raspberry Pi, đăng ký tất cả các cảm biến, bộ truyền động và thiết bị, sau đó tạo một bộ kích hoạt dựa trên nhiệt độ đơn giản trong bài viết này.
Cayenne là gì?
Cayenne bao gồm các thành phần sau:
- Phần mềm chạy trên Raspberry Pi của bạn và chịu trách nhiệm quản lý các lệnh, trình kích hoạt và cảnh báo. Bạn có thể cài đặt phần mềm này bằng ứng dụng Cayenne dành cho thiết bị di động hoặc bằng cách chạy các lệnh Terminal trực tiếp trên Raspberry Pi của mình. Cả hai phương pháp đều được đề cập trong hướng dẫn này.
- Đám mây Cayenne, xử lý và lưu trữ tất cả dữ liệu từ Raspberry Pi của bạn.
- Trang tổng quan trực tuyến, cung cấp môi trường đồ họa, nơi bạn có thể xây dựng các dự án IoT của mình và quản lý tất cả các thành phần bạn đã đăng ký với Cayenne.
Những gì bạn sẽ cần
Để hoàn thành hướng dẫn này, bạn cần:
- Raspberry Pi 4
- Thẻ SD
- Máy tính xách tay hoặc máy tính nơi bạn sẽ tải xuống hình ảnh hệ thống Raspbian
- Cáp nguồn tương thích với kiểu Raspberry Pi của bạn
- Cáp Ethernet nếu không kết nối qua Wi-Fi
Tùy thuộc vào phương pháp bạn sử dụng để cài đặt Cayenne, bạn cũng có thể cần:
- Bàn phím bên ngoài và cách gắn nó vào Raspberry Pi của bạn
- Cáp Micro HDMI
- Màn hình bên ngoài
- Điện thoại thông minh hoặc máy tính bảng sử dụng Android hoặc iOS
Sau khi có các công cụ của mình, bạn đã sẵn sàng thiết lập Cayenne.
Cài đặt hệ điều hành Raspbian
Để cài đặt hệ điều hành Raspbian:
1. Tải xuống phiên bản Raspbian mới nhất xuống máy tính xách tay hoặc máy tính của bạn.
2. Cắm thẻ SD vào máy tính hoặc máy tính xách tay của bạn.
3. Tải xuống và cài đặt Etcher nếu bạn chưa cài đặt.
4. Trong Etcher, nhấp vào “Chọn hình ảnh” và chọn tệp Raspbian bạn vừa tải xuống.
5. Nhấp vào “Chọn mục tiêu” và chọn thẻ SD của bạn.
6. Etcher bây giờ sẽ flash Raspbian vào thẻ SD của bạn. Tháo thẻ SD khỏi máy tính xách tay hoặc máy tính của bạn và lắp vào Raspberry Pi.
Các bước tiếp theo sẽ khác nhau, tùy thuộc vào việc bạn đang cài đặt Cayenne bằng ứng dụng dành cho thiết bị di động hay đang chạy các lệnh Terminal trực tiếp trên Raspberry Pi của mình.
Phương pháp 1:Sử dụng ứng dụng Cayenne dành cho thiết bị di động
Cài đặt Cayenne trên Raspberry Pi của bạn bằng ứng dụng Cayenne dành cho thiết bị di động:
1. Gắn cáp ethernet của bạn vào Raspberry Pi.
2. Cắm Raspberry Pi của bạn vào nguồn điện. Thiết bị sẽ tự động khởi động.
3. Tải Cayenne xuống thiết bị di động của bạn.
4. Cài đặt và khởi chạy ứng dụng.
5. Nhấn vào “Mở -> Tạo tài khoản miễn phí của tôi” và đăng ký với Cayenne.
6. Đăng nhập vào tài khoản Cayenne mới của bạn.
7. Nhấn vào nút “Tìm Raspberry Pis” để tìm Raspberry Pi của bạn.
8. Khi Raspberry Pi của bạn xuất hiện, hãy nhấn vào nó.
Cayenne sẽ cài đặt các thư viện và tác nhân vào Raspberry Pi của bạn, khởi động lại Raspberry Pi của bạn và cuối cùng là cài đặt phần mềm và trình điều khiển. Quá trình này có thể mất vài phút, vì vậy đây là thời điểm lý tưởng để đi uống cà phê!
Khi tất cả phần mềm cần thiết đã được cài đặt, Raspberry Pi của bạn sẽ xuất hiện trong bảng điều khiển Cayenne.
Phương pháp 2:Chạy lệnh Terminal
Ngoài ra, nếu bạn không muốn sử dụng ứng dụng dành cho thiết bị di động, hãy cài đặt Cayenne trên Raspberry Pi của bạn bằng các lệnh Terminal:
1. Gắn màn hình ngoài, bàn phím và cáp ethernet tùy chọn vào Raspberry Pi của bạn.
2. Gắn cáp nguồn và Raspberry Pi của bạn sẽ tự động khởi động.
3. Hoàn thành cấu hình thông thường, bao gồm cả kết nối với Wi-Fi nếu bạn không sử dụng cáp ethernet.
4. Truy cập trang web Cayenne và tạo tài khoản miễn phí của bạn.

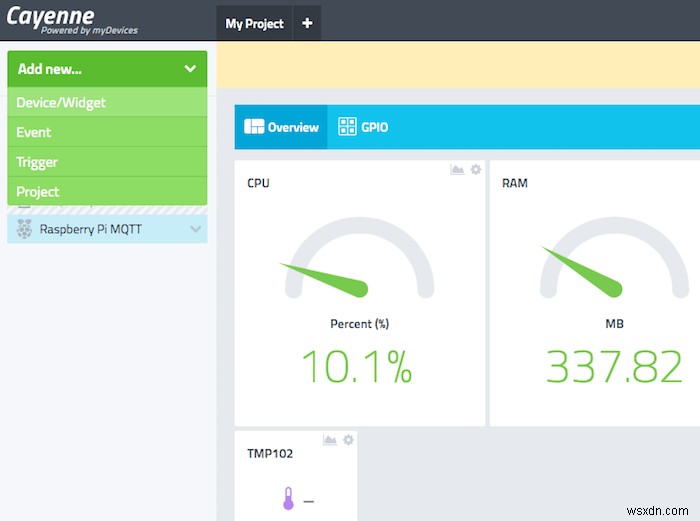

5. Sau khi bạn đã đăng nhập vào tài khoản của mình, hãy chọn “Thêm mới -> Thiết bị / Tiện ích.”

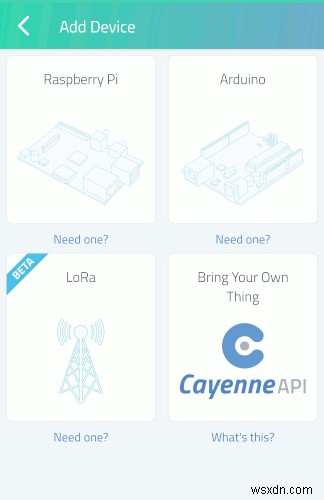

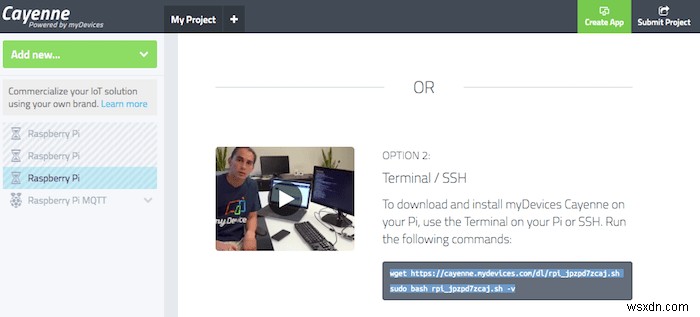

6. Chọn “Raspberry Pi.” Bảng điều khiển Cayenne sẽ tạo một tập lệnh trình cài đặt mà bạn có thể sử dụng để tải tất cả phần mềm cần thiết xuống Raspberry Pi của mình.
7. Trên Raspberry Pi của bạn, mở cửa sổ Terminal bằng cách nhấp vào biểu tượng Terminal trên thanh công cụ.
8. Nhập tập lệnh cài đặt Cayenne vào Terminal và nhấn phím Enter trên bàn phím của bạn. Raspbian bây giờ sẽ tải xuống tất cả phần mềm cần thiết cho Raspberry Pi của bạn.
Sau khi cài đặt, Raspberry Pi của bạn sẽ tự động khởi động lại. Sau khi khởi động lại thành công, Raspberry Pi của bạn sẽ xuất hiện trong bảng điều khiển Cayenne.
Khắc phục sự cố:Cayenne không thể tìm thấy Raspberry Pi của tôi!
Nếu Cayenne đang gặp khó khăn trong việc xác định vị trí Raspberry Pi của bạn, thì hãy:
1. Kiểm tra mạng của bạn
Cayenne chỉ có thể phát hiện Raspberry Pi được kết nối với cùng một mạng. Bất kể bạn đang sử dụng Cayenne cho Android, iOS hay qua trình duyệt web, hãy kiểm tra xem bạn đang ở trên cùng một mạng với Raspberry Pi của mình.
2. Tìm kiếm dựa trên địa chỉ IP

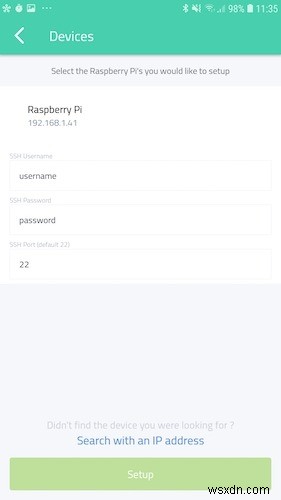

Bất cứ khi nào bạn quét tìm thiết bị, bạn sẽ thấy tùy chọn “Tìm kiếm bằng địa chỉ IP”.
Nếu Cayenne đang gặp khó khăn trong việc xác định vị trí Raspberry Pi của bạn, thì bạn có thể nhận được kết quả khả quan bằng cách nhấp vào liên kết này và nhập địa chỉ IP của Raspberry Pi.
Bạn có thể truy xuất địa chỉ IP này bằng cách khởi chạy Raspbian Terminal và chạy lệnh sau:
hostname -I
Giám sát Raspberry Pi của bạn với Cayenne

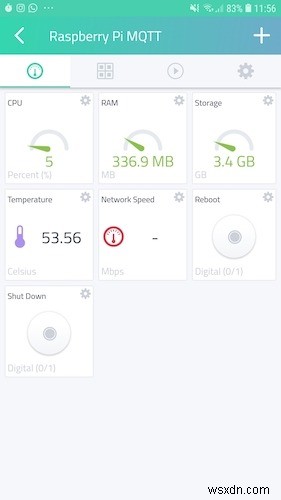

Sử dụng bảng điều khiển Cayenne để xem một số thống kê về Raspberry Pi của bạn, bao gồm CPU, RAM và nhiệt độ của nó.
Bạn cũng có thể nhấn vào bất kỳ số liệu thống kê nào trong số này để xem dữ liệu mà Cayenne đã ghi lại theo thời gian, điều này có thể giúp bạn xác định xu hướng về sức khỏe và hiệu suất của thiết bị.
Xây dựng mạng IoT của bạn:thêm cảm biến và thiết bị truyền động
Nếu bạn có bất kỳ cảm biến hoặc thiết bị truyền động nào trên mạng của mình, bạn có thể thêm các thành phần này vào Cayenne, tại thời điểm đó, bạn sẽ có thể theo dõi và tương tác với các thành phần này từ bảng điều khiển Cayenne. Lưu ý rằng các bước sau được thực hiện thông qua ứng dụng dành cho thiết bị di động, vì vậy giao diện người dùng có thể hơi khác nếu bạn đang truy cập trang tổng quan qua trình duyệt web.
1. Trong ứng dụng Cayenne, hãy chọn thiết bị Raspberry Pi của bạn.
2. Chọn biểu tượng đồng hồ tốc độ nhỏ trên thanh công cụ.
3. Nhấn vào biểu tượng “+’ nhỏ ở góc trên bên phải.
4. Tìm cảm biến hoặc thiết bị truyền động mà bạn muốn thêm và nhấn vào nó.
5. Hoàn thành biểu mẫu tiếp theo, sau đó nhấn vào “Thêm cảm biến” hoặc “Thêm thiết bị truyền động.”
Bây giờ bạn có thể làm việc với thành phần này.
Tạo bộ kích hoạt nhiệt độ
Có nhiều tác vụ khác nhau mà bạn có thể thực hiện từ bảng điều khiển Cayenne, nhưng chúng tôi đang tạo một trình kích hoạt nhiệt độ đơn giản. Trong quy trình làm việc này, Cayenne sẽ tạo thông báo bất cứ khi nào thành phần này vượt quá ngưỡng nhiệt độ nhất định, điều này có thể hữu ích để đảm bảo các bộ phận không bị quá nóng hoặc để kích hoạt quy trình tự động hóa gia đình rộng hơn, chẳng hạn như bật và tắt hệ thống sưởi của bạn.
Trong ứng dụng Cayenne:
1. Chọn thiết bị Raspberry Pi mà bạn muốn làm việc.
2. Nhấn vào nút “Phát” nhỏ trên thanh công cụ, sau đó nhấn vào biểu tượng “+” ở góc trên bên phải.

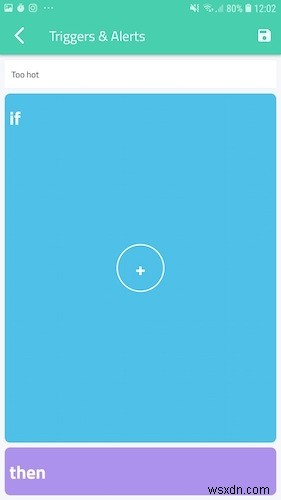

3. Đặt tên cho trình kích hoạt này, chẳng hạn như “Quá nóng” được sử dụng ở đây.
4. Nhấn vào nút “+” màu xanh lam.
5. Tìm cảm biến hoặc thiết bị truyền động mà bạn muốn theo dõi và nhấn vào nút “Nhiệt độ” đi kèm của nó.
6. Chọn ngưỡng nhiệt độ.
7. Đảm bảo rằng “Cảm biến ở trên” được chọn.
8. Nhấn vào “then -> +”
9. Chọn cách bạn muốn nhận thông báo của mình, qua email hoặc SMS. Nhập thông tin cần thiết, sau đó nhấn vào “Xong”.
10. Khi bạn hài lòng với thông tin mình đã nhập, hãy nhấn vào biểu tượng “Lưu” ở góc trên bên phải.
11. Để kích hoạt trình kích hoạt của bạn, hãy đảm bảo đã chọn nút “Phát” và đẩy thanh trượt sang vị trí “Bật”.
Giờ đây, bạn sẽ nhận được thông báo mỗi khi thành phần này vượt quá ngưỡng nhiệt độ đã chỉ định.
Bây giờ bạn đã thiết lập Cayenne và tự làm quen với quy trình làm việc thiết yếu của Cayenne, bạn có thể tiếp tục thêm các thiết bị, cảm biến và bộ truyền động, đồng thời sử dụng Cayenne để tạo các trình kích hoạt và quy tắc cho tất cả các thành phần IoT của bạn hoặc tốt hơn nữa là biến Raspberry Pi của bạn vào một cửa ngõ cạnh.
