Để vẽ viền bao quanh subplot, ta sử dụng patch Rectangle trên axes của subplot.
Các bước
- Thiết lập figure size và autolayout.
- Thêm subplot đầu tiên bằng subplot(121).
- Lấy giới hạn trục của subplot.
- Tạo hình chữ nhật Rectangle dựa trên giới hạn trục, thêm padding.
- Thêm patch vào subplot bằng add_patch().
- Tắt clipping để viền hiển thị ngoài vùng axes.
- Thêm subplot thứ hai subplot(122) để so sánh.
- Hiển thị bằng show().
Ví dụ
from matplotlib import pyplot as plt
plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True
sub = plt.subplot(121)
ax = sub.axis()
rec = plt.Rectangle((ax[0] - 0.7, ax[2] - 0.2), (ax[1] - ax[0]) + 1, (ax[3] - ax[2]) + 0.4, fill=False, lw=2, linestyle="dotted")
rec = sub.add_patch(rec)
rec.set_clip_on(False)
plt.title("with border")
sub = plt.subplot(122)
plt.title("without border")
plt.show()

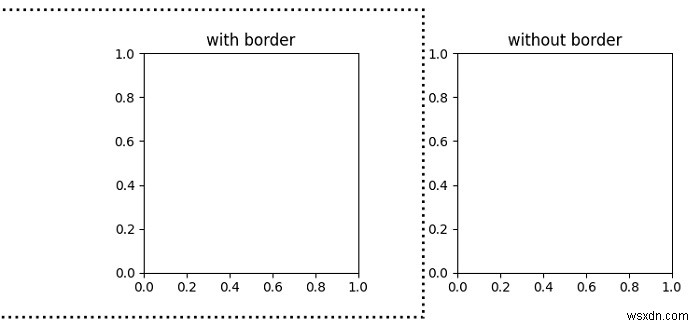

Kết quả
