Một mô hình ER cho trước có thể chuyển đổi thành mô hình quan hệ. Mô hình quan hệ bao gồm Quan hệ (Relations), Tuple, Thuộc tính (Attributes), Khóa (Keys) và Khóa ngoại (Foreign keys).
- Quan hệ là bảng được tạo từ các tuple.
- Tuple là một hàng dữ liệu.
- Thuộc tính là đặc điểm của quan hệ.
Có ánh xạ trực tiếp giữa mô hình ER và mô hình quan hệ.

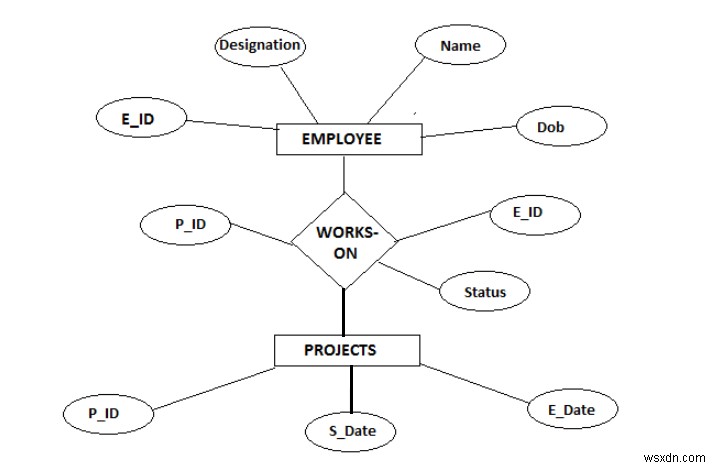

Xét ví dụ sau:
Quy tắc chuyển đổi mô hình ER sang mô hình quan hệ:
- Loại thực thể (Entity type) chuyển thành bảng quan hệ (Relation table).
- Loại quan hệ 1:1 hoặc 1:N chuyển thành khóa ngoại.
- Loại quan hệ M:N chuyển thành quan hệ với hai khóa ngoại.
- Thuộc tính đơn giản (Simple attribute) chuyển thành thuộc tính.
- Tập giá trị (Value set) chuyển thành miền (domain).
- Thuộc tính khóa (Key attribute) chuyển thành khóa chính.
Bây giờ, cho ví dụ trên, chúng ta có thể tạo ba quan hệ:
- Nhân viên (Employee)
- Làm_việc_trên (Works_On)
- Dự_án (Projects)
Chuyển đổi thuộc tính thành trường:
- Employee sẽ có E_ID, Name, Designation, Dob.
- Works_On sẽ có E_ID, Status, P_ID.
- Projects sẽ có P_ID, S_Date, E_Date.
Bây giờ chúng ta có thể tạo bảng trong DBMS.

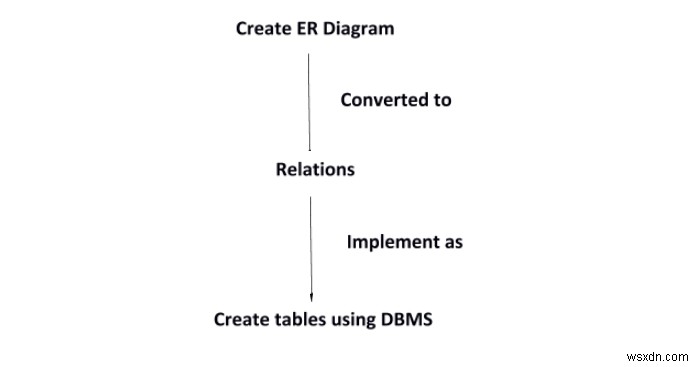

Tóm tắt chuyển đổi tổng thể:
